Реферат



235682

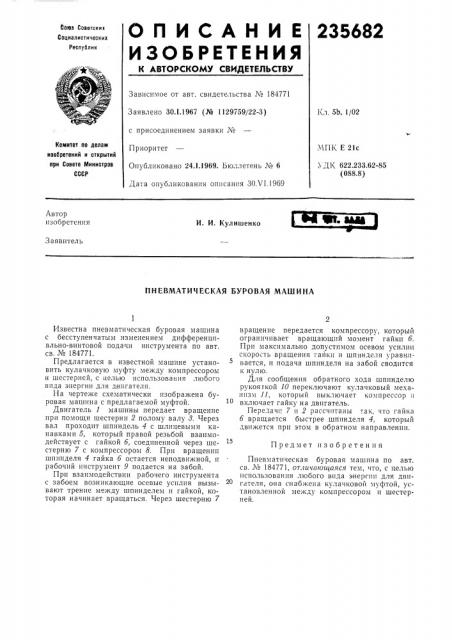

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ бойз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 184771

Заявлено 30.1.1967 (№ 1129759/22-3) Кл. 5Ь, 1/02

Комитет по делам изобретений и открытий ври Совете Министров

СССР

Я((К Е 21с

Приоритет

Опубликовано 24 1.1969. Бюллетень № 6

Дата опубликования описания ЗОХ1.1969

УДК 622.233.62-85 (088.8) Автор изобретения

И. И. Кулишенко

3 аявитель

ПНЕВМАТИЧЕСКАЯ БУРОВАЯ МАШИНА

15 с присоединением заявки №

Известна пневматическая буровая машина с бесступенчатым изменением дифференциально-винтовой подачи инструмента по авт. св. № 184771.

Предлагается в известной машине установить кулачковую муфту между компрессором и шестерней, с целью использования любого вида энергии для двигателя.

На чертеже схематически изображена буровая машина с предлагаемой муфтой.

Двигатель 1 машины передает вращение при помощи шестерни 2 полому валу. 8. Через вал проходит шпиндель 4 с шлицевыми канавками 5, который правой резьбой взаимодействует с гайкой 6, соединенной через шестерню 7 с компрессором 8. При вращении шпинделя 4 гайка 6 остается неподвижной, и рабочий инструмент 9 подается на забой.

При взаимодействии рабочего инструмента с забоем возникающие осевые усилия вызывают трение между шпинделем и гайкой, которая начинает вращаться. Через шестерню 7 вращение передается компрессору, который ограничивает вращающий момент гайки 6.

При максимально допустимом осевом усилии скорость вращения ганки и шпинделя уравнивается, и подача шпинделя на забой сводится к нулю.

Для сообщения обратного хода шпинделю рукояткой 10 переключают кулачковый механизм 11, который выключает компрессор и включает гайку на двигатель.

Передачи 7 и 2 рассчитаны так, что гайка

6 вращается быстрее шпинделя 4, который движется при этом в обратном направлении.

Предмет изобретения

Пневматическая буровая машина по авт. св. ¹ 184771, отлича ощаяся тем, что, с целью использования любого вида энергии для двигателя, она снабжена кулачковой муфтой, установленной между компрессором и шестерней.

235682

Составитель И. Крючков

Г- спектор В. Кузнецов Текред Л. А. Камышникова Корректор С. М. Сигал

Заказ 805/2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и огкрытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
