Установка для очистки внутренней поверхности труб
Иллюстрации
Показать всеРеферат

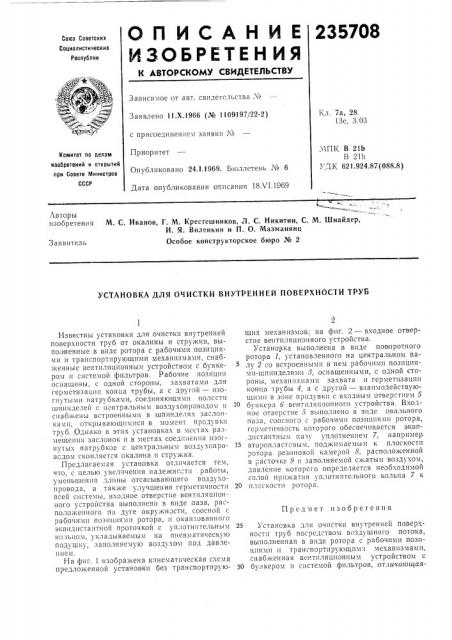

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
235708
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 7а, 28 !
Зе, Зг03
Заявлено 11.Х.1966 (¹ 1109197/22-2) с присоединением заявки №
Приоритет
Опубликовано 24.1.1969. Бюллетень № 6
Дата опубликования описания 18Х1.1969
;11ПК В 21Ь
В 21h
УДК 621.924.87(088.8) Намитет по делам
Изобретеиий и открытий при Совете 1т1инистрав
СССР
Авторы изобретения
М. С. Иванов, Г. М. Крестешников, Л. С. Никитин, С. М. Шнайдер, И. Я. Виленкин и П. О. Мазманянц
Особое конструкторское бюро № 2
Заявитель
УСТАНОВКА ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБ
Предмет изобретения
Известны установки для очистки внутренней поверхности труб от окалины и стружки, выполненные в виде ротора с рабочими позициями и транспортирующими механизмами, снабженные вентиляционным устройством с бункером и системой фильтров. Рабочие позиции оснащены, с одной стороны, захватами для герметизации конца трубы, а с другой — изогнутыми патрубками, соединяющими полс сти шпинделей с центральным воздухопроводом и снабжены встроенными в шпинделях заслонками, открывающимися в момент продувки труб. Однако в этих установках в мссзах ра;мещеши заслонок и в местах соедш1ения изогну 1ых патрубков с центральным воздухопровсдом скопляется окалина и стружка.
Предлагаемая установка отличается тем, что, с целью увеличения надежности работы, уменьшения длины отсасывающего воздухопровода, а также улучшения герметичности всей системы, входное отверстие вентиляционного устройства выполнено в виде паза, расположенного по дуге окружности, соосной с рабочими позициями ротора, и окантованного эквидистаитной проточкой с уплотнительным кольцом, укладываемым на пневматическу1о подушку, заполняемую воздухом под давлеи и ел(.
На фиг. 1 изображена кинематическая схема предложенной установки без транспортирующих механизмов; на фиг, 2 — входное отверстие вентиляционного устройства.
Установка выполнена в виде поворотного ротора I, установленного на центральном валу 2 со встроенными в нем рабочими позициями-шпинделями 8, оснащенными, с одной стороны, механизмами захвата и герметизации конца трубы 4, а с другой — взаимодействующими в зоне продувки с входным отверстием 5 бункера 6 вентиляционного устройства. Входное отверстие 5 выполнено в виде овального паза, соосиого с рабочими позициями ротора, гсрмети ность которого обеспечивается эквидистаитиым пазу уплотнением 7, например
15 второпластовым. поджимаемым к плоскости ротора резиновой камерой 8, расположенной в расточке 9 и заполняемой сжатым воздухом, давление которого определяется необходимой си.1ои и рижатия nfl,10òH11òe.1üíÎÃÎ ко,1ьца 7 к
20 плоскости ротора, 25 Установка для очистки внутренней поверхности труб посредством воздушного потока, выполненная в виде ротора с рабочими позициями и транспортируюгцими механизмами, снабженная вентиляционным устройством с
30 бункером и системой фильтров, от.тичатои ая235708 ся тем, что, с целью увеличения надежности работы, уменьшения длины отсасываюгцего воздуховода, а также улучшения герметичности системы, вентиляционное у стройство выполнено с входным отверстием в в >pe паза, расположенного по дуге окружности, соосной с ротором, и окантованного эквидистантной проточкой с уплотнительным кольцом на пневматической подушке, заполняемой воздухом
5 под давлением.
