№ 23575

Класс 35-Ь 2

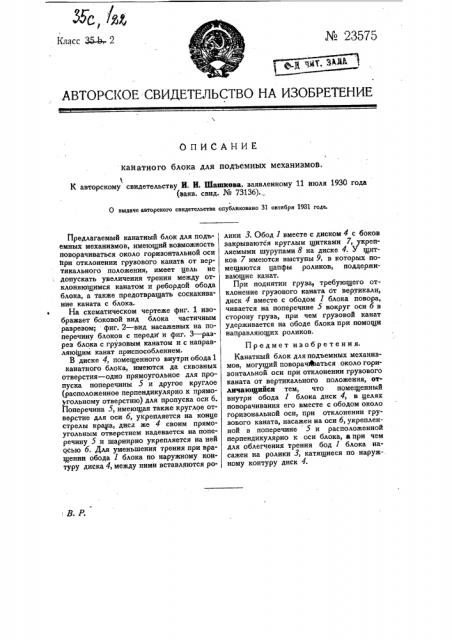

ABTOPCKOE СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ канатного блока для подъемных механизмов.

К авторскому свидетельству И. И. Шашкова, заявленному 11 июля 1930 года (заяв. свид. № 73136)..

О выдаче авторского свидетельетва опубликовано 31 октября 1931 года.. 8. P.

Предлагаемый канатный блок для подьемных механизмов, имеющий возможность поворачиваться около горизонтальной оси йри отклонении грузового каната от вертикального положения, имеет цель не допускать увеличения трения между отклоняющимся канатом и ребордой обода блока, а также предотвращать соскакивание каната с блока.

На схематическом чертеже фиг. 1 изображает боковой вид блока частичным разрезом; фиг. 2 †в насаженых на поперечину блоков с переди и фиг. 3 †разрез блока с грузовым канатом и с направляющим канат приспособлением.

8 диске 4, помещенного внутри обода1 канатного блока, имеются да сквозных отверстия — одно прямоугольное для пропуска поперечины 5 и другое круглое (расположенное перпендикулярно к прямоугольному отверстию) для пропуска оси б.

Поперечина 5, имеющая также круглое отверстие для оси 6, укрепляется на конце стрелы крана, дис.< же 4 своим прямоугольным отверстием надевается на поперечину 5 и шарнирно укрепляется на ней осью 6. Для уменьшения трения при вращении обода 1 блока по наружному контуру диска 4, между ними вставляются ролики 3. Обод 1 вместе с диском 4 с боков закрываются круглым щитками 7, укрепляемыми шурупами 8 на диске 4. У щитков 7 имеются выступы 9, в которых помещаются цапфы роликов, поддерживающие канат.

При поднятии груза, требующего отклонение грузового каната от вертикали, диск 4 вместе с ободом 1 блока повора, чивается на поперечине 5 вокруг оси 6 в сторону груза, при чем грузовой канат удерживается на ободе блока при помощи направляющих роликов.

Предмет изобретения.

Канатный блок для подъемных механизмов, могущий поворачЯЬаться около горизонтальной оси при отклонении грузового каната от вертикального положения, отличающийся тем, что помещенный внутри обода 1 блока диск 4, в целях поворачивания его вместе с ободом около горизональной оси, при отклонении грузового каната, насажен на оси б, укрепленной в поперечине 5 и расположенной перпендикулярно к оси блока, а при чем для облегчения трения бод 1 блока насажен на ролики 3, катящиеся по наруж-. ному контуру диск 4.
