Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к видеотелефонной системе, автономной базовой станции, телевизионной абонентской приставке и способу видеотелефонной связи, в которых возможность передачи и приема на базовую станцию радиосвязи движущихся изображений, которые визуализируются, обеспечивается использованием терминала мобильной связи такого, как мобильный телефон, терминал системы PHS (система персональной телефонной связи, японский стандарт беспроводной связи) или PDA (персональный цифровой ассистент, ПЦА).

Уровень техники

В последние годы получили широкое распространение терминалы мобильной связи такие, как мобильные телефоны и терминалы PHS, способные представлять движущиеся изображения, предоставляющие возможность так называемой видеотелефонной связи посредством передачи и приема движущихся изображений и выполнения телефонного разговора одновременно (например, как описано в японской опубликованной заявке на патент за номером №2004-7537).

Такая видеотелефонная связь выполняется посредством ввода изображения пользователя с помощью камеры, которая реализована внутри терминала мобильной связи, передачи и приема речевых данных и данных движущихся изображений через сервер ретрансляции (пересылки) в соответствии с заранее установленным протоколом между базовой станцией радиосвязи и терминалом мобильной связи, и отображения принятых движущихся изображений на обеспеченном в рамках терминала мобильной связи мониторе, например жидкокристаллическом дисплее.

Раскрытие изобретения

Однако поскольку портативность становится более важной в терминале мобильной связи, имеется проблема, заключающаяся в том, что является трудным реализовать высококачественные изображения для видеотелефонной связи вследствие ограничений разрешающей способности и размера монитора.

С другой стороны, в последние годы услуги телефонной связи на основе протокола IP, использующие так называемую технологию VOIP (передача речи поверх протокола IP), были широко распространены, и эти услуги IP-телефонной связи становятся дешевыми или бесплатными. Однако, в случае когда видеотелефонная связь реализована с использованием технологии VOIP, если функциональность VOIP является осуществленной в рамках терминала мобильной связи, сложность и размер системы имеют тенденцию увеличиваться, так что себестоимость системы может увеличиваться.

Кроме того, вообще говоря, терминал мобильной связи должен периодически повторно заряжаться, например, путем установки терминала мобильной связи в зарядное устройство аккумуляторной батареи, так что оно не может быть переносимым в течение зарядки, и таким образом мобильность не является важной для использования в течение зарядки, так что возможно разработать систему, использовав периферийное устройство.

Соответственно, принимая во внимание вышеупомянутые обстоятельства, задача, решаемая настоящим изобретением, заключается в том, чтобы обеспечить видеотелефонную систему, устройство базовой станции, телевизионную абонентскую приставку и способ видеотелефонной связи, в которых видеотелефонная связь через посредство высококачественных изображений может выполняться с использованием (видео)камеры, которой оснащен терминал мобильной связи такой, как мобильный телефон, PHS или PDA.

Для решения описанной выше задачи настоящее изобретение содержит: терминал мобильной связи, способный выполнять прием и передачу на базовую станцию радиосвязи введенных движущихся изображений и переговоров; автономную базовую станцию, выполненную с возможностью приема и передачи на основе протокола связи, который используется между базовой станцией радиосвязи и терминалом мобильной связи движущихся изображений, передаваемых на базовую станцию радиосвязи; и монитор, выполненный с возможностью отображения движущихся изображений, принятых автономной базовой станцией.

В соответствии с настоящим изобретением, как описано выше, является возможным выводить на телевизионный приемник или монитор персонального компьютера и подобное через автономную базовую станцию движущиеся изображения, передаваемые и принимаемые между терминалом мобильной связи и базовой станцией радиосвязи, и реализовывать видеотелефонную систему с высококачественным и большим по размеру экраном посредством отображения изображений на мониторе. В дополнение к этому, в случае настоящего изобретения, поскольку автономная базовая станция использует одинаковый с базовой станцией радиосвязи протокол (например, протокол PHS) для выполнения передачи и приема движущихся изображений с помощью терминала мобильной связи, пользователь может выполнять операцию видеотелефонной связи не зная, какая станция (базовая станция радиосвязи или автономная базовая станция) используется для маршрутизации передач информации.

В случае настоящего изобретения, наряду с тем, что используется такой же протокол, как в базовой станции радиосвязи, является возможным, в соответствии с потребностями пользователя, обеспечивать возможность передачи и приема движущихся изображений на основе протокола (например, протокола беспроводной LAN), отличающегося от используемого в базовой станции радиосвязи.

В случае вышеупомянутого изобретения, является предпочтительным обеспечить зарядное устройство аккумуляторной батареи, действующее, чтобы удерживать терминал мобильной связи на мониторе и заряжать терминал мобильной связи. В этом случае является возможным удерживать терминал мобильной связи на мониторе и выполнять видеотелефонную связь в течение зарядки терминала мобильной связи.

В случае вышеупомянутого изобретения является предпочтительным дополнительно обеспечивать сервер содержимого, располагаемый в сети связи, которая создается посредством межсоединений линий связи, и действующий, чтобы доставлять данные содержимого, включая движущиеся изображения; телевизионную абонентскую приставку, действующую, чтобы принимать данные содержимого, доставляемые сервером содержимого через сеть связи; и блок коммутации, действующий, чтобы избирательно выводить на монитор движущиеся изображения, принятые автономной базовой станцией и телевизионной абонентской приставкой. В этом случае является возможным использовать функцию телевизионной абонентской приставки, предназначенную для вывода и отображения содержимого, чтобы осуществлять видеотелефонную систему так, чтобы более не требовалось обеспечивать множество систем с наличием избыточных функций, и таким образом может быть реализована малогабаритная структура.

В случае вышеупомянутого изобретения является предпочтительным дополнительно обеспечивать блок обработки соединений, действующий, чтобы выполнять передачу и прием речевых данных с помощью терминала мобильной связи на основе протокола связи, который используется между базовой станцией радиосвязи и терминалом мобильной связи, и блок обработки сигналов, действующий, чтобы речевые данные, переданные и принятые блоком обработки соединений, преобразовывать в IP-пакеты и обратно, и передавать и принимать IP-пакеты через сеть связи, которая создается посредством межсоединений линий связи. В этом случае является возможным использовать дешевую услугу IP-телефонной связи через IP-сеть в дополнение к радиосвязи через базовую станцию радиосвязи, и посредством этого стоимость связи для видеотелефонной связи может быть снижена.

Видеотелефонная система в соответствии с вышеупомянутым изобретением предпочтительно является оснащенной сервером ретрансляции, действующим, чтобы пересылать передаваемые и принимаемые IP-пакеты между терминалом мобильной связи и другим терминалом мобильной связи, при этом когда данные принимаются и от автономной базовой станции и от базовой станции радиосвязи, сервер ретрансляции выбирает одну из автономной базовой станции и базовой станции радиосвязи на основе идентификатора и данных таблицы, в которых зарегистрирован приоритетный порядок для автономной базовой станции и базовой станции радиосвязи, и соединяет выбранное устройство с другим терминалом мобильной связи. В этом случае является возможным автоматически устанавливать произвольный маршрут передачи информации на основе установочных параметров пользователя в случае, когда и базовая станция радиосвязи, и автономная базовая станция являются доступными для связи.

Краткое описание чертежей

Фиг.1 иллюстрирует полную конфигурацию системы связи в соответствии с вариантом осуществления.

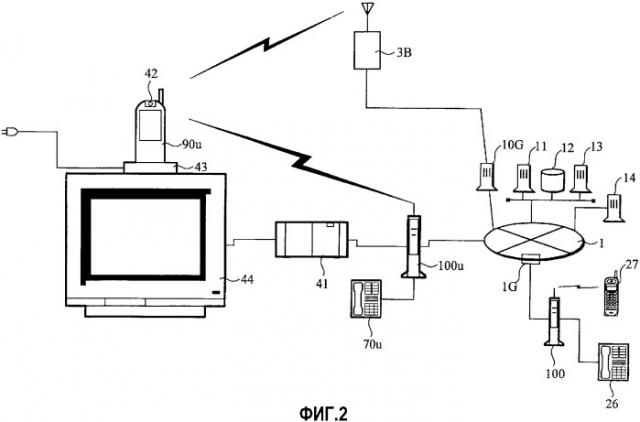

Фиг.2 иллюстрирует полную конфигурацию видеотелефонной системы в соответствии с вариантом осуществления.

Фиг.3 иллюстрирует функциональную блок-схему терминала мобильной связи и автономной базовой станции в соответствии с вариантом осуществления.

Фиг.4 иллюстрирует структуру данных для таблицы телефонных номеров в соответствии с вариантом осуществления.

Фиг.5 иллюстрирует структуру данных для таблицы телефонных номеров в соответствии с вариантом осуществления.

Фиг.6 иллюстрирует структуру данных для таблицы телефонных номеров, как усовершенствовано в соответствии с вариантом осуществления.

Фиг.7 иллюстрирует схему последовательности для показа действия системы связи в соответствии с вариантом осуществления.

Фиг.8 иллюстрирует блок-схему последовательности операций для показа действия, когда вызов принимается видеотелефонной системой в соответствии с настоящим изобретением.

Фиг.9 иллюстрирует блок-схему последовательности операций для показа действия, когда вызов передается видеотелефонной системой в соответствии с настоящим изобретением.

Осуществление изобретения

(Полная конфигурация сети связи)

Вариант осуществления настоящего изобретения будет пояснен со ссылкой на чертежи. В случае данного варианта осуществления предполагается, что сеть связи включает в себя мобильные телефоны, и IP-телефоны, и видеотелефонная система согласно настоящему изобретению осуществлена в рамках этой сети связи. Фиг.1 иллюстрирует полную конфигурацию системы связи в соответствии с данным вариантом осуществления. Как показано на фиг.1, в случае данного варианта осуществления, соединение в IP-сети 1 осуществляется посредством радиообмена терминала 90u мобильной связи через базовую станцию 3В радиосвязи или автономную базовую станцию 100u.

IP-сеть 1 является сетью связи, которая создается посредством межсоединения линий связи таких, как проводная и/или беспроводная телефонная линия(и), выделенная(ые) линия (и) и подобное, включая сеть(и) LAN. IP-сеть 1 также соединяется с компьютером 80u, в котором установлено программное приложение, предназначенное для выполнения процесса соединения вызова, терминалы 70u и 26 IP-телефона, которые соединены с автономной базовой станцией 100u и способны выполнять процессы такие, как процесс цифрового кодирования сигналов речевой полосы частот, и т.д.

Терминал 70u IP-телефона установлен в доме 20 пользователя, который является постоянным местом жительства для пользователя U, и для него назначен телефонный номер [050-хххх-]. Кроме того, терминал 26 IP-телефона установлен в доме 25 пользователя, являющемся постоянным местом жительства другого пользователя, и для него назначен телефонный номер [050-уууу-] и IP-адрес [у.у.у.у].

Кроме того, в случае данного варианта осуществления, IP-сеть 1 соединена с сетью 2 PSTN (коммутируемая телефонная сеть общего пользования, КТСОП), которая обеспечивает телефонную связь, используя систему коммутации линий, через шлюз 1G для выполнения преобразования заранее установленных сигналов. Для передачи и приема сигналов речевой полосы частот телефонный аппарат 31 стационарной линии соединяется с PSTN 2. Телефонный аппарат 31 стационарной линии устанавливается в учреждении 30 пользователя U, и для него назначен телефонный номер [03-хххх-]. Кроме того, в случае данного варианта осуществления, IP-сеть 1 соединена через шлюз 1G с сетью 3 мобильной телефонной связи для обеспечения услуг мобильной телефонной связи. Терминалы 90u и 52 мобильной связи соединяются с сетью 3 мобильной телефонной связи через базовую станцию 3В радиосвязи.

Терминал 90u мобильной связи является носимым пользователем U и может быть использован для осуществления мобильной связи, и для него назначен телефонный номер [070-хххх-]. Кроме того, терминал 52 мобильного телефона является мобильным телефонным аппаратом, который используется другим пользователем, соответствующему дому 25 пользователя, в котором размещен терминал 26 IP-телефона, и для него назначен телефонный номер [090-уууу-].

Находясь вне помещения, терминал 90u мобильной связи используется, чтобы выполнять обмен информацией с базовой 3В станцией радиосвязи в соответствии с протоколом PHS, тогда как к IP-сети 1 можно осуществлять доступ через базовую станцию 3В радиосвязи посредством сети 3 мобильной телефонной связи, так что является возможным выполнять разговор с использованием IP-телефона через IP-сеть 1 на основе технологии VOIP. В дополнение к этому, движущиеся изображения передаются на другой терминал 27 мобильной связи и принимаются от него и подобного через базовую станцию 3В радиосвязи в течение телефонного разговора, чтобы обеспечивать функциональность так называемой видеотелефонной связи.

Таким образом, в случае терминала 90u мобильной связи, хотя радиосвязь с автономной базовой станцией 100u может быть выполнена при помощи PHS-протокола, который является таким же протоколом, как используется в базовой станции 3В радиосвязи, в доме 20 пользователя через IP-сеть 1 может быть осуществлена IP-телефонная связь посредством доступа к IP-сети 1 через автономную базовую станцию 100u. Кроме того, терминал 90u мобильной связи может использоваться, чтобы соединяться с автономной базовой станцией 100u также через беспроводную LAN такую, как основанную на стандарте IEEE (Институт инженеров по электротехнике и радиоэлектронике, ИИЭР) 802.11, и IP-телефонная связь может быть выполнена через эту беспроводную LAN. Соединение с PHS или с беспроводной LAN переключается автоматически в соответствии со средой связи (состоянием электромагнитных волн) или вручную под управлением пользователя. Следует отметить, что хотя для обмена информацией с базовой станцией радиосвязи в примерном варианте настоящего осуществления используется протокол PHS, является возможным использовать любой из разнообразия способов таких, как способ FDMA (множественный доступ с частотным разделением, МДЧР), способ TDMA (множественный доступ с временным разделением, МДВР), способ CDMA (множественный доступ с кодовым разделением каналов, МДКР) или способ W-CDMA (широкополосный множественный доступ с кодовым разделением каналов, Ш-МДКР).

Автономная базовая станция 100u является модемным устройством, которое разработано путем добавления функций автономной базовой станции на основе протокола PHS и функций беспроводной LAN выделенному адаптеру терминала или терминалу IP-телефона, и для него назначается IP-адрес [х.х.х.х], так что IP-телефонная связь может быть выполнена с помощью соединенного для этого терминала 70u IP-телефона. В дополнение автономная базовая станция 100u используется в качестве терминала приемника движущихся изображений для приема движущихся изображений, передаваемых и принимаемых между терминалом 90u мобильной связи и базовой станцией 3В радиосвязи, используя протокол связи, который является таким же протоколом, который используется между базовой станцией радиосвязи 3В и терминалом 90u мобильной связи, и IP-телефонная связь может быть выполнена с помощью терминала 90u мобильной связи через автономную базовую станцию 100u. Другими словами, в случае данного варианта осуществления автономная базовая станция 100u используется, чтобы выполнять функции, эквивалентные базовой станции 3В радиосвязи в заранее установленной области, в которой могут приниматься электромагнитные волны, реализующие беспроводную связь, и таким образом пользователь U может выполнять связь на основе PHS через автономную базовую станцию 100u даже в местоположении, в которое не могут доходить электромагнитные волны от базовой станции 3В радиосвязи.

В случае данного варианта осуществления, сервер соединения вызова реализован на IP-сети 1 посредством сервера 11 SIP, сервера 12 базы данных и агента 13 вызова.

Сервер 11 SIP является устройством, предназначенным для выполнения процесса соединения вызова терминала 90u мобильной связи и т.д. В дополнение к этому, сервер 11 SIP используется, чтобы получать информацию такую, как IP-адрес, требуемый для соединения вызова, и передавать информацию на сервер 12 базы данных, когда терминал 90u мобильной связи соединяется с сетью IP 1 через автономную базовую станцию 100u или компьютер 80u.

Сервер 12 базы данных является устройством, предназначенным для хранения адресов назначения (IP-адресов, протокольных сетевых адресов) во взаимосвязи с информацией о пользователях услуги IP-телефонной связи, абоненте телефонных номеров. Агент 13 вызова является устройством, предназначенным для выполнения процесса соединения вызова на основе информации, хранимой в сервере 12 базы данных. Следует отметить, что в случае вызова на терминал 90u мобильной связи, который соединен с сетью IP 1 через автономную базовую станцию или компьютер 80u, агент 13 вызова может передавать на сервер 11 SIP информацию такую, как IP-адрес, требуемый для соединения вызова. Также следует отметить, что соответствующие функции, обеспечиваемые сервером 11 SIP, сервером 12 базы данных и агентом 13 вызова, могут быть также осуществлены посредством интегрированной аппаратной структуры.

Кроме того, IP-сеть 1 оснащена сервером 10G ретрансляции, предназначенным для пересылки передаваемых и принимаемых IP-пакетов между терминалом 90u мобильной связи и другим, поддерживающим VOIP устройством через сеть 3 мобильной телефонной связи, и этот сервер 10G ретрансляции обеспечен возможностью преобразования между IP-пакетами и речевыми данными, передаваемыми и принимаемыми между терминалом 90u мобильной связи и базовой станцией 3В радиосвязи и предоставления услуги IP-телефонной связи через IP-сеть 1.

Этот сервер 10G ретрансляции принимает от терминала 90u мобильной связи идентификатор, чтобы идентифицировать автономную базовую станцию 100u и/или базовую станцию 3В радиосвязи, и, если он принят и от автономной базовой станции 100u, и от базовой станции 3В радиосвязи, сервер 10G ретрансляции выбирает одну из автономной базовой станции 100u и базовой станции 3В радиосвязи на основе принятого идентификатора и данных таблицы, хранимых в сервере 12 базы данных, и соединяет выбранное устройство с другим поддерживающим VOIP устройством.

Следует отметить, что сервер 10G ретрансляции согласно данному варианту осуществления обеспечен возможностью уведомлять базовую станцию 3В радиосвязи о команде отсоединения терминала 90u мобильной связи, когда данные принимаются и от автономной базовой станции 100u, и от базовой станции 3В радиосвязи, и выбранной является автономная базовая станция 100u, тогда как базовая станция 3В радиосвязи аннулирует соединение с терминалом 90u мобильной связи в ответ на это уведомление. Согласно этой конфигурации терминал 90u мобильной связи может преференциально (по приоритетам) использовать соединение через автономную базовую станцию 100u для IP-телефонного разговора.

(Конфигурация видеотелефонной системы)

В дополнение к этому, в доме 20 пользователя имеется видеотелефонная система. Как иллюстрировано на фиг.2, эта видеотелефонная система включает в себя терминал 90u мобильной связи, автономную базовую станцию 100u, как описано выше, и монитор 44 для отображения движущихся изображений, которые принимаются автономной базовой станцией 100u. Терминал 90u мобильной связи оснащен камерой 42 в дополнение к тому, что описано выше, и делает возможным выполнение так называемой видеотелефонной связи посредством передачи движущихся изображений, записанных этой камерой.

Автономная базовая станция 100u выполняет передачу и прием речевых данных с помощью терминала мобильной связи согласно использованию протокола связи, который используется между базовой станцией радиосвязи и терминалом мобильной связи, выполняет преобразование между IP-пакетами и речевыми данными, как переданы и приняты, и выполняет передачу и прием IP-пакета через IP-сеть 1. С другой стороны, телевизионная абонентская приставка 41 является устройством приема содержимого, которое выводит движущееся изображение, передаваемое от терминалов 90u мобильной связи и IP-сети 1, избирательно на монитор 44.

Монитор 44 может быть телевизионным приемником, монитором персонального компьютера и подобным, и оснащенным блоком настройки для приема спутникового вещания и радиосигналов ближней связи, и в случае данного варианта осуществления монитор 44 соединен с автономной базовой станцией 100u через телевизионную абонентскую приставку 41 и обеспечен возможностью вывода видеосодержимого, которое доставляется от сервера 14 содержимого, расположенного в IP-сети 1, и принимается и накапливается телевизионной абонентской приставкой 41. В дополнение к этому, видеотелефонная система в соответствии с данным вариантом осуществления оснащена зарядным устройством 43 аккумуляторной: батареи, чтобы заряжать терминал 90u мобильной связи и устойчиво удерживать терминал 90u мобильной связи на мониторе 44. Это зарядное устройство 43 является размещаемым, например, на верхней поверхности монитора 44 и питается электроэнергией от бытовой стенной розетки, чтобы осуществлять зарядку аккумуляторной батареи терминала 90u мобильной связи. Терминал 90u мобильной связи является съемно устанавливаемым на зарядном устройстве 43 аккумуляторной батареи и обеспечивается возможностью разрешения разговоров без поднятия трубки в установочном состоянии, в котором терминал 90u мобильной связи является заряжаемым.

Кроме того, видеотелефонная система в соответствии с данным вариантом осуществления оснащена телевизионной абонентской приставкой 41 для приема и накапливания данных содержимого, доставляемых от сервера 14 содержимого через IP-сеть 1.

Затем со ссылкой на фиг.3 будут пояснены конфигурации функциональных блоков терминала 90u мобильной связи и функциональных блоков автономной базовой станции 100u в соответствии с данным вариантом осуществления.

Как проиллюстрировано на фиг.3, терминал 90u мобильной связи оснащен блоком 91 ввода с клавиатуры, блоком 92 отображения, блоком 93 ввода/вывода речевых сигналов, блоком 94 обработки сигналов, блоком 99 обработки соединений и камерой 42.

Блок 91 ввода с клавиатуры используется, чтобы вводить цифры, такие как телефонные номера, и требуемые символы. Данные цифр и символов, как введены через блок 91 ввода с клавиатуры, передаются на блок 94 обработки сигналов. Этот блок 94 обработки сигналов соединен также с камерой 42, и движущиеся изображения, записанные камерой 42, передаются на блок 94 обработки сигналов.

Блок 91 ввода с клавиатуры используется, чтобы вводить цифры, такие как телефонные номера, и требуемые символы, и, как введены, сигналы затем являются вводимыми на блок 94 обработки сигналов. Блок 92 отображения используется, чтобы отображать на экране содержимое данных, являющихся вводимыми через блок 91 ввода с клавиатуры, телефонный номер вызывающего, движущиеся изображения, как приняты от партнера по разговору и т.д., и соединен с блоком 94 обработки сигналов. Блок 93 ввода/вывода речевых сигналов оснащен микрофоном и громкоговорителем и используется, чтобы передавать и принимать сигналы речевой полосы частот на блок 94 обработки сигналов и от него.

Блок 94 обработки сигналов используется, чтобы выполнять преобразование между цифровыми сигналами в соответствии с заранее установленными стандартом и речевой полосой частот и сигналами изображения, которые принимаются от блока 93 ввода/вывода речевых сигналов, блока 92 отображения и камеры 42 и передаются на них. Также блок 94 обработки сигналов соединен с блоком 91 ввода с клавиатуры и блоком 92 отображения, чтобы передавать и принимать данные, такие как телефонные номера. Например, блок 94 обработки сигналов может быть осуществлен с помощью кодека в соответствии со стандартами ITU-TG 729а/b (Международный союз электросвязи, МСЭ, сектор телекоммуникаций).

Блок 99 обработки соединений является модулем, предназначенным для выполнения связи с сервером 11 SIP при соединении непосредственно с базовой 3В станцией радиосвязи через блок 97 PHS. Говоря более конкретно, блок 104 обработки соединений передает на основе протокола SIP (протокол инициации сессии) на сервер 11 SIP идентификатор (ID) терминала [U1234-5678], IP-адрес [х'.х'.х'.х'], ID пользователя [user_a] (пользователь_а) и пароль, как описано выше. Кроме того, при соединении непосредственно с базовой станцией 3В радиосвязи, блок 99 обработки соединений выполняет процесс соединения вызова между сервером 11 SIP и терминалом 90u мобильной связи на основе SIP (протокол инициации сессии), то есть обработку соединения вызова по телефонному номеру [070-хххх-], используемому пользователем U. Кроме того, терминал 90u мобильной связи обеспечен блоком 95а передачи регистрационной информации, блоком 95b хранения пользовательской информации и блоком 95с хранения идентификатора (ID) терминала.

Блок 95b хранения пользовательской информации используется, чтобы хранить ID пользователя для идентификации пользователя U и пароль, связанный с ID пользователя. В случае данного варианта осуществления хранимыми являются ID пользователя [user_a] для пользователя U и пароль, связанный с этим ID пользователя. Также ID пользователя и пароль сохраняются в сервере 12 базы данных во взаимосвязи с телефонным номером [070-хххх-], используемым пользователем U. Когда терминал 90u мобильной связи соединяется с сетью IP 1, ID пользователя и пароль, хранимые в блоке 95b хранения пользовательской информации, автоматически передаются на сервер 11 SIP вместе с ID терминала, и посредством этого является возможным избежать недостаток, что пользователь U должен вводить информацию, такую как ID пользователя, всякий раз, когда осуществляется соединение.

Когда терминал 90u мобильной связи соединяется с сетью IP 1, которая может использоваться для связи с сервером 11 SIP, блок 95а передачи регистрационной информации передает на сервер 11 SIP идентификатор терминала для идентификации терминала 90u мобильной связи и адрес для идентификации местоположения терминала в IP-сети 1, то есть телефонный номер и IP-адрес для идентификации местоположения терминала 90u мобильной связи, соединенного с сетью IP 1.

В дополнение к этому, блок 95а передачи регистрационной информации может дополнительно передавать на сервер 11 SIP идентификатор пользователя и пароль, соответствующие пользователю U. В этом случае в соответствии с требуемым уровнем защиты определяется, переданы ли ID пользователя и пароль в дополнение к ID терминала и IP-адресу. Блок 95с хранения ID терминала используется в качестве запоминающего блока, от которого ID терминала (идентификатор терминала), назначенный терминалу 90u мобильной связи, передается на блок 95а передачи регистрационной информации. В этом случае ID терминала, назначенный терминалу 90u мобильной связи, является идентификатором, уникальным для терминала 90u мобильной связи. В случае данного варианта осуществления используется порядковый номер в форме [Uxxxx-xxxx], и терминалу 90u мобильной связи назначается [U1234-5678]. Тем временем, ID терминала хранится в сервере 12 базы данных во взаимосвязи с телефонным номером [070-хххх-], используемым пользователем U. В качестве альтернативы, вместо порядкового номера в форме [Uxxxx-xxxx] может использоваться МАС-адрес (управление доступом к среде передачи, УДС, MAC) терминала 90u мобильной связи в качестве ID терминала.

Порядковый номер записывается во флэш-память и подобное, чтобы он не мог быть повторно записанным с целью незаконного использования услуги IP-телефонной связи. Соответственно, является трудным изменить порядковый номер, и таким образом защита от незаконного использования услуги IP-телефонной связи может быть усовершенствована.

Кроме того, терминал 90u мобильной связи оснащен блоком 97 PHS, который является коммуникационным интерфейсом для радиосвязи согласно использованию протокола связи на основе системы PHS, блоком 98 беспроводной LAN, который является коммуникационным интерфейсом для локальной связи, такой как беспроводная LAN, и блоком 96 коммутации, предназначенным для переключения между блоком 97 PHS и блоком 98 беспроводной LAN.

Блок 97 PHS является модулем, предназначенным для выполнения радиосвязи, согласно использованию протокола PHS, с базовой станцией 3В радиосвязи или блоком 106 обеспечения автономного PHS, обеспеченным в автономной базовой станции 100u. Блок 98 беспроводной LAN является модулем, предназначенным для выполнения радиосвязи в соответствии с IEEE 802.11 и т.д. с блоком 107 беспроводной LAN, обеспеченным в автономной базовой станции 100u. Блок 96 коммутации соединений является коммутационным переключателем, предназначенным для избирательного соединения блока 97 PHS или блока 98 беспроводной LAN с блоком 94 обработки сигналов на основе пользовательского манипулирования через блок 91 ввода с клавиатуры и мощности принятых радиоволн, определяемой блоком 94 обработки сигналов.

С другой стороны, автономная базовая станция 100u оснащена блоком 102 обработки сигналов, блоком 104 обработки соединений и блоком 105 IP-сети. Блок 102 обработки сигналов является модулем, предназначенным для выполнения преобразования между IP-пакетами и сигналами речи и изображения и вывода их в случае, когда соединенный терминал (терминал 70u IP-телефона или терминал 90u мобильной связи) не оснащен возможностью преобразования согласно VOIP. Блок 104 обработки соединений является модулем, предназначенным для обмена информацией с сервером 11 SIP через блок 105 IP-сети. Говоря более конкретно, блок 104 обработки соединений передает на сервер 11 SIP идентификатор терминала [U1234-5678] для терминала 90u мобильной связи, как описано выше, ID пользователя [user_a], пароль и уникальный IP-адрес [х'.х'.х'.х'] автономной базовой станции 100u, на основе SIP (протокол инициации сессии). Кроме того, когда IP-адрес [х'.х'.х'.х'] в качестве передаваемого зарегистрирован в сервере 12 базы данных, блок 104 обработки соединений принимает от сервера 11 SIP информацию (параметр "expires" (срок истечения) заголовка SIP), указывающую регистрационный срок действия IP-адреса. Также блок 104 обработки соединений снова передает на сервер 11 SIP IP-адрес, ID пользователя и пароль перед истечением регистрационного срока действия на основе информации о регистрационном сроке действия IP-адреса в качестве принятого, чтобы снова зарегистрировать IP-адрес в сервере 12 базы данных.

Кроме того, блок 104 обработки соединений выполняет процесс соединения вызова между сервером 11 SIP и терминалом 90u мобильной связи, то есть обработку соединения вызова по телефонному номеру [070-хххх], используемому пользователем U на основе SIP (протокол инициации сессии). Помимо этого, блок 104 обработки соединений периодически определяет, соединен ли терминал 90u мобильной связи с автономной базовой станцией 100u. Если терминал 90u мобильной связи отсоединен от автономной базовой станции 100u, блок 104 обработки соединений уведомляет об этом факте сервер 11 SIP.

Блок 105 интерфейса (IF) сети оснащен интерфейсом, соединяемым с IP-сетью 1. Например, блок 105 интерфейса сети может быть осуществлен с наличием интерфейса LAN, такого как 100BASE-TX (реализация физического уровня стандарта 100BaseT), в соответствии с IEEE 802.3u. Между прочим, модем ADSL (асимметричная цифровая абонентская линия, АЦАЛ) также может использоваться, чтобы осуществлять соединение между IP-сетью 1 и автономной базовой станцией 100u в зависимости от типа линии связи, используемой для доступа к IP-сети 1. Также блок 105 интерфейса сети обеспечен возможностью соединения с сервером 14 содержимого в ответ на запрос от телевизионной абонентской приставки 41, приема данных содержимого, которые доставляются от сервера 14 содержимого, и вывода их на телевизионную абонентскую приставку 41 через блок 108 коммутации.

Кроме того, автономная базовая станция оснащена блоком 106 обеспечения автономного PHS, который является коммуникационным интерфейсом для радиосвязи согласно использованию протокола связи на основе системы PHS, блоком 107 беспроводной LAN, который является коммуникационным интерфейсом для локальной связи, такой как беспроводная LAN, и блока 108 коммутации для переключения между блоком 106 обеспечения автономного PHS и блоком 107 беспроводной LAN. Блок 106 обеспечения автономного PHS является модулем, предназначенным для выполнения радиосвязи, согласно использованию протокола PHS, с блоком 97 PHS, обеспеченным в терминале 90u мобильной связи. Блок 107 беспроводной LAN является модулем, предназначенным для выполнения беспроводной связи в соответствии со стандартом IEEE 802.11 и т.д. с блоком 98 беспроводной LAN, обеспеченным в терминале 90u мобильной связи. Блок 108 коммутации является коммутационным переключателем, предназначенным для избирательного соединения блока 106 обеспечения автономного PHS или блока 107 беспроводной LAN с блоком 104 обработки соединений и блоком 105 интерфейса сети на основе пользовательского манипулирования через переключатель 101а и мощности принятых радиоволн, определенной блоком 106 обеспечения автономного PHS или блоком 107 беспроводной LAN. С другой стороны, блок 108 коммутации соединений обеспечен возможностью соединения терминала 70u IP-телефона с блоком 104 обработки соединений и блоком 102 обработки сигналов, если имеется событие посылки или приема в автономной базовой станции 100u, когда терминал 90u мобильной связи не является соединенным с автономной базовой станцией 100u. Кроме того, блок 108 коммутации соединений обеспечен возможностью переключения между движущимися изображениями, принятыми от терминала 90u мобильной связи, и движущимися изображениями, доставленными от сервера 14 содержимого, в ответ на запрос от телевизионной абонентской приставки 41 и выводит их на телевизионную абонентскую приставку 41.

(Схема действия системы связи)

Следующей со ссылкой на фиг.1 будет пояснена общая схема системы связи в соответствии с данным вариантом осуществления, как описано выше.

Например, в случае, когда пользователь из дома 25 другого пользователя осуществляет вызов с терминала 26 IP-телефона на терминал 70u IP-телефона, используемый пользователем U и размещенный в доме 25 пользователя, сначала агент 13 вызова принимает от терминала 26 IP-телефона телефонный номер [050-хххх], назначенный терминалу 70u IP-телефона, вместе с IP-адресом [у.у.у.у]. Затем агент 13 вызова обращается к серверу 12 базы данных на основе телефонного номера [050-хххх-] в качестве принятого.

В этом случае, например, сервер 12 базы данных хранит информацию, как показано в таблицах 125а и 125b телефонных номеров по фиг.4. Агент 13 вызова получает IP-адрес [х.х.х.х], который является элементом "Destination address (Priority 1)" (адрес назначения (приоритет 1)) в таблице 125а телефонных номеров, соответствующим [050-хххх-], который является элементом "Assigned Telephone Number" (назначенный телефонный номер). Агент 13 вызова соединяет терминал 26 IP-телефона и терминал 70u IP-телефона на основе IP-адреса [х.х.х.х], полученного от сервера 12 базы данных, и IP-адреса [y.y.y.y], принятого от терминала 26 IP-телефона.

В дополнение к этому, сервер 12 базы данных согласно данному варианту осуществления может хранить телефонные номера для адресов пересылки, на которые передаются вызовы на заранее установленные телефонные номера. Например, в таблице 125а телефонных номеров назначенный телефонный номер [050-хххх-] связан с IP-адресом [х.х.х.х], хранимым в виде элемента "Destination address (Priority 1)", как описано выше, а также с телефонным номером [070-хххх-] терминала 90u мобильной связи, носимого пользователем U, в виде элемента "Destination address (Priority 3)" (адрес назначения (приоритет 3)).

В случае данного варианта осуществления, как проиллюстрировано на фиг.5, эта таблица 125а телефонных номеров составлена в виде многослойной структуры, включающей данные 125с таблицы более низкого уровня, соответствующие назначенному телефонному номеру [070-хххх-], и данные 125с таблицы более низкого уровня содержат IP-адреса автономных базовых станций 100u, соединяемых с терминалом 90u мобильной связи. Например, IP-адрес [x1.x1.x1.x1] размещенной в учреждении 30 автономной базовой станц
