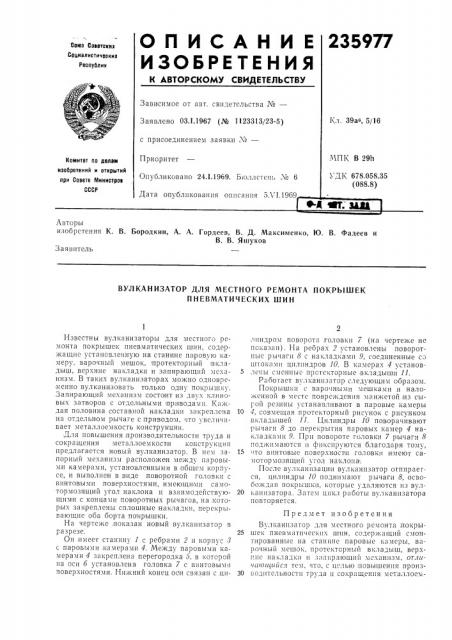

О П И С А Н И Е Союз Советскик

Сокизлистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 03.|.1967 (№ 1123313/23-5) с присоединением заявки ¹â€”

Приоритет

Опубликовано 24.1.1969. В оллетсиь ¹ 6

Дата опубликования описания 5Х|.1969

Кл. 39ас 5116

МПК В 29h

УДК 678,058.35 (088.8) Комитет по делам изобретений и открытий при Сосете Министров

СССР

° -4 мт. aa3i

Авторы изобретения К. В. Бородкин, A. A. Гордеев, В. Д. Максименко, Ю. В, Фадеев и

В. В. Яшуков

Заявитель

ВУЛКАНИЗАТОР ДЛЯ МЕСТНОГО РЕМОНТА ПОКРЪ|ШЕК

ПНЕВМАТИЧЕСКИХ ШИН

Известны вулканизаторы для местного ремонта покрышек пневматических шин, содержащие установленную на станине паровую камеру, нарочный мешок, протекторный вкладыш, верхние накладки и запирающий механизм. В таких вулканизаторах можно одновременно ByëêàíèçoBàòb только одну покрышку.

Запирающий механизм cocTQIHT из дву.; клиновых затворов с отдельными приводами. Каждая половина составной накладки закрсплсча на отдельном рычаге с,приводом, ITQ увеличивает металлоемкость конструкции.

Для повышения, производительности труда и сокращения металлоемкост и конструкции предлагается новый вулканизатор. В нем запорный механизм расположен между паровыми камерами, установленными в общем корпусе, и выполнен в виде поворотной головки с винтовыми поверхностями, имеющими самотормозящий угол наклона и взаимодействующим|и с концами IIQBopoTHblx рычагов, на,которых закреплены сплошные накладки, перекрывающие ооа борта покрышки.

На чертеже, показан новый вулканизатор в разрезе.

Он имеет станину (с ребрами 2 и корпус 8 с паровыми камерами 4. Между паровыми камерами 4 закреплена перегородка 5, в которой иа оси б установлена головка 7 с винтовым.1 поверхностями. Нижний конец оси связан с ци. индром поворота .головки 7 (на чертеже нс показан). На ребрах 2 установлены, поворотные рычаги 8 с накладка»ll 9, соединенные со цпоками цилиндров 10. B камерах 4 установ5 лены смснныс прстскторные вкладыши 11.

Раоотает вулканизатор следующим образом.

Покрышки с варочными .;1сшками и HB;Ioжснной B мсcTc 110Bpc?Ii+cHIIII манжетой IH3 cblрой резины устанавливают в паровые камеры

10 4, совмещая протскторный рисунок с рисунком ,вкладышей 11. Цилиндры 10 поворачивают рычаги 8 до перекрытия паровых камер 4 накладками 9. При повороте головки 7 рычаги 8 поджимаются и фиксируются благодаря тому, 15 1то винтовые поверхности головки имеют самотормозящий угол наклона.

После вулканизации вулканизатор отпирается, цилиндры 10 поднимают рычаги 8, освооо?кдая покрышки, 1 оторыс удяляются 113 Вул20 канизатора. Затем цикл pllooTbl Bl л1 анизатора повторяется.

Предмет изобретения

Вулканизатор для местного ремонта;покры25 шек пневматических шин, содержащий смонтированные на станине паровые камеры, нарочный мешок, протекторный вкладыш, BepxIl1c накладки и запирающий мс;анизм, отличи1о цийc÷ тем. что, с целью повышения произ30 водитсльности труда и сокращения мсталлоем235977

1 с —, Составитель В. Сысоев

Род< ктор С. Лазарева Тскрсд А. А. Кв.иышпикова 1;оррскто1ры: A. Николаева

А. (;. Аорамова

Подписное

ЦПИ11ПИ 1,омптсг!! ио лсл; ii n! ìðë.ип1, и сокрытии при Совете Министров СССР. 1оския, 1де пр, ир. Сером., д. 4

TIIi!()i.1>д(17пи Ip Саиупови, 2 кости констр кцип, запорным меканизм располо>кен 31c)liI паровы31и камсра 1и, 1 cTBIIGBлепными в общем корпусе, и выполнен 13 виде

l7013OPOTHOH C070BKH C BI3HTOI3hllIH i7OBCPXHOCTSI:!:и, имс10щими самоторм0311щиЙ уГОл наклОна и взаимоцейству1ощими с концами поворотны.; ры1агов, на которык закреплены сплошные нак,.1адк11, перекрывающие ооа борта покрышки.
