Прибор для демонстрации перепада давления
Иллюстрации
Реферат
Сок|а Советскик
Социалистическик
Реслу0лик

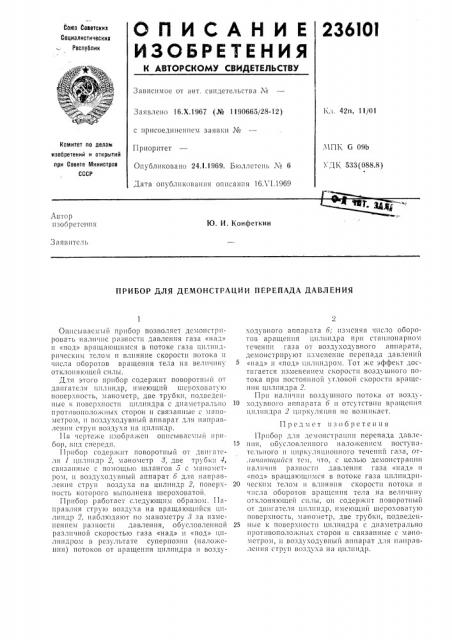

О П И С А Н И Е 236IOI
И ЗОБ РЕ ТЕ Н И Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Кл. 42п, 11/01
Заявлено 16.Х.1967 (№ 1190665/28-12) с присоединением заявки №
Приоритет
Опубликовано 24.1.1969. Б оллстснь № 6
Дата опубликования описания 16Л 1.1969
Ко|литет по делаи| изооретений и открытий лри Совете Министров
СССР
ЧПК G 09Ь
;5 ДК 533(088.8) Ав | ор
1!300РСТСИИЛ
Ю. И. Конфеткин
3 а51витс 7I>
ПРИБОР ДЛЯ ДЕМОНСТРАЦИИ ПЕРЕПАДА ДАВЛЕНИЯ
Описываемый прибор позволяе7 дсмонстри(10вать наличие разности давления газа «над» и «под» вращающи|мся в потоке газа ци71111дрическим телом и влияние скорости потока и числа оборотов вращения тела на велич|шу 5
OTK.1ОИЯ ЮЩСИ СИЛЫ.
Для этого прибор содержит поворотный от двигателя |шлиндр, имеющий шероковату|о иоьсркиость, манометр, две трубки, подведенные к г|овсркиости цилиндра с диаметрально 10
ПРОтИВОИОЛОжиЫК СТОРОН И СВЯзаНИЫС С AIHIIOметром, и воздукодувный аппарат для направ.лен llil cTPI ll ИОЗДУха на Ци lllllI! Р.
П а icpTOIIic 11300 pà lie!I ог|ис|л вас ill |й бор, вид спереди.
I!рибор содсрж|п поворотный от IIIIII ITсля 1 цилиндр 2, манометр 8, две труоки 4, связаииыс с помощью шлангов 5 с манометром, и возду.;одувиый аппарат С7 для направления струи возду.,а на цилиндр 2, попер;- 20 ность которого выполнена шероковатой.
Прибор работает следующим образом. I Iaправлял струю воздука на вращающийся цилиндр 2, набл|ода|от по манометру Л 3а изменением разности давления, обусловленной 25 различной скоростью газа «над» и «под» цилиндром в результате суперпозии (наложения) потоков от вращения цилиндра и воздукодувиого аппарата 6; изменял число оборотов вращения цилиндра при ста|и|онариом течении газа от воздукодувного аппарата, демонстрируют изменение перепада давлений
«над» и «под» ци.ишдром. Tol жс эффект достигается изменением скорости воздушного потока при постоянной угловой скорости вращения цилиндра 2.
При наличии воздуишого потока от воздукодувиого аппарата 6 и отсутствии вра|цсиил цилиндра 2 циркуляция 110 возникает.
Предмет изобретения
Пр||бор длл дсмонс1рации перепада давлсI!IIII, обусловленного наложением постуг|атсlbllolo и циркуляцио|шого течений газа, оТ.1икаю!цп!!Ся тем, что, с целью демонстрации наличия разности давления газа «иад»
«под» враща|ощимсл в потоке газа ци.1индричсским телом ii влияния скорости потока и |ела оборотов вращения тела на величину отклоняющей силы, он содержит поворотный от дьч|гателя цилиндр, имеющий шероковату|о повсркность, манометр, две трубки, подведенные к поверя ости цилиндра с диаметрально иротивоположиык сторон и связанные с манометром, и воздукодувный аппарат для иаирав,1сиия cTpb ll 803 7vxa на ии,lиндр. редактор В. Сорокин
CocTtlt;ItTt. ль С. Либерман
Тскрсд Т. П, Курилко
Корректорвк Л. Корогод и М. И. Коробова
Заказ 802.1 Тирани 480 Подписное
1)НИИПИ Комитета по делам изобретений tt откоытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
TtIt1îграс1п н, пр. Сапунова, 2
