Контейнер для жидкости, система подачи жидкости и монтажная плата для контейнера для жидкости

Контейнер для жидкости, система подачи жидкости и монтажная плата для контейнера для жидкости

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к контейнеру для жидкости, системе подачи жидкости, содержащей контейнер, способу изготовления контейнера, монтажной плате для контейнера и картриджу, вмещающему жидкость. Более конкретно, настоящее изобретение относится к контейнеру для жидкости, который используется с записью данных о количестве чернил для струйной печати и который обеспечивает уведомление о состоянии контейнера для жидкости, например как оставшееся количество чернил в контейнере для чернил, посредством светоизлучающего средства, такого как LED; к системе подачи жидкости, содержащей контейнер; к способу изготовления контейнера; к монтажной плате для контейнера и к картриджу, вмещающему жидкость, содержащему контейнер.

Уровень техники

Благодаря все большему использованию цифровых камер в последнее время возрастает спрос на печать с помощью цифровой камеры, непосредственно соединенной с принтером (печатающим устройством), т.е. печать без ПЭВМ (персонального компьютера). Также возрастает спрос на печать посредством установки запоминающего информационного носителя типа карт, съемно крепящегося к цифровой камере, непосредственно в принтер, чтобы передавать данные и печатать их (еще одна печать без ПЭВМ). Обычно оставшееся количество чернил в контейнере для чернил проверяется на дисплее посредством персонального компьютера (вычислительной машины). В случае печати без ПЭВМ это невозможно. Тем не менее, возможность проверки оставшегося количества чернил в контейнере для чернил требуется даже при печати без ПЭВМ. Это обусловлено тем, что, если пользователь знает о том, что оставшееся количество чернил в контейнере для чернил небольшое, пользователь может заменить контейнер для чернил на новый до начала операции печати, так чтобы не допустить ошибки печати в ходе операции печати на листе.

Традиционным является уведомление пользователя о состоянии контейнера для чернил с помощью дисплейного элемента, такого как LED. Например, в выложенной патентной заявке Японии Hei 4-275156 раскрыто, что контейнер для чернил, который является неразъемным с печатающей головкой, снабжен двумя LED-элементами, которые включаются в зависимости от оставшегося количества чернил в два этапа. В патентной заявке Японии 2002-301829 также раскрыто то, что контейнер для чернил снабжен индикатором, который включается в зависимости от оставшегося количества чернил, при этом четыре контейнера для чернил, используемых с одним печатающим устройством, также снабжены упомянутыми индикаторами.

Кроме этого, чтобы удовлетворить спрос на высокое качество изображений, кроме чернил традиционных четырех цветов (черного, желтого, пурпурного и голубого), используются светло-пурпурные чернила, светло-голубые чернила и т.п. Более того, также предлагается использовать специальные цветные чернила, такие как красные чернила или синие чернила. В этом случае контейнеры для семи-восьми цветных чернил используются по отдельности в струйном принтере. В таком случае требуется механизм недопущения установки контейнеров для чернил в некорректных позициях. В патенте US 6302535 раскрыто, что зацепляющие конфигурации между кареткой и контейнерами для чернил выполнены отличающимися друг от друга. За счет этого не допускается ошибочная установка (некорректная позиция), когда контейнеры для чернил устанавливаются на каретке.

Даже когда контейнер для чернил оснащен индикатором, как описано выше, вспомогательный контроллер главного модуля должен идентифицировать контейнер для чернил, который обнаруживается как содержащий небольшое количество чернил. Для этого необходимо идентифицировать контейнер для чернил, для которого горит сигнал правильного индикатора. Если, например, контейнер для чернил установлен в неправильной позиции, есть опасность того, что небольшое оставшееся количество чернил отображается для другого контейнера для чернил, который содержит достаточное количество чернил. Следовательно, средство контроля излучения для дисплейного устройства, такого как индикатор, должно иметь корректную информацию о позициях, занимаемых контейнерами для чернил.

Что касается структуры, обеспечивающей корректные позиции контейнеров для чернил, предусмотрена структура, в которой взаимные конфигурационные связи между несущими элементами и связанными контейнерами для чернил выполнены отличающимися в зависимости от несущих позиций. Тем не менее, в этом случае необходимо изготавливать контейнеры для чернил, которые отличаются в зависимости от цвета и/или вида чернил, что приводит к снижению производительности и/или увеличению стоимости изготовления

В качестве еще одной структуры для достижения этого практически независимо для каждой из несущих позиций предусмотрена, сигнальная линия схемы, которая замыкается посредством соединения между электрическим контактом контейнера для чернил и вспомогательным электрическим контактом главного модуля в несущей позиции каретки и т.п. Например, для каждой из несущих позиций предусмотрена сигнальная линия для считывания информации о цвете чернил в контейнере для чернил из контейнера для чернил для управления активированием LED. С помощью этой структуры определяется ошибочная установка контейнера для чернил, если считанная информация о цвете не удовлетворяет несущей позиции.

Тем не менее, эта структура приводит к повышению числа сигнальных линий. Как упоминалось выше, последние струйные принтеры и т.п. используют большее число видов чернил, чтобы повысить качество печати. Увеличение числа сигнальных линий значительно повышает стоимость таких принтеров. С другой стороны, для того чтобы снизить число проводных выводов, эффективно использовать так называемую общую сигнальную линию, использующую шинное соединение, но просто использование этой общей сигнальной линии в качестве шинного соединения не позволяет определять контейнеры для чернил или несущие позиции контейнеров для чернил.

Сущность изобретения

Технической задачей настоящего изобретения является создание контейнера для жидкости, системы подачи жидкости, содержащей контейнер, способа изготовления контейнера, монтажной платы для контейнера и картриджа, вмещающего жидкость, в котором управление излучением света дисплейных устройств, таких как LED, осуществляется посредством бесконтактной связи с помощью общей антенны для множества несущих позиций контейнеров для чернил.

Согласно другому аспекту настоящего изобретения предложен контейнер для жидкости, система подачи жидкости, содержащая контейнер, способ изготовления контейнера, монтажная плата для контейнера и картридж, вмещающий жидкость, в котором управление излучением света для дисплейных устройств осуществляется на основе определения несущих позиций контейнеров для чернил.

Согласно другому аспекту настоящего изобретения предложен контейнер для жидкости, съемно крепящийся к печатающему устройству, к которому съемно крепится множество контейнеров для жидкости, при этом печатающее устройство содержит антенну устройства и средство фоторецептора, контейнер для жидкости содержит антенну контейнера, взаимодействующую с антенной устройства без физического контакта между ними, при этом узел хранения информации обеспечивает сохранение, по меньшей мере, индивидуальной информации контейнера для жидкости, узел излучения света и контроллер для управления излучением света узла излучения света в ответ на соответствие между сигналом, указывающим индивидуальную информацию, предоставляемую через антенну устройства, и информацией, сохраненной в узле хранения информации.

Согласно другому аспекту настоящего изобретения предусмотрен контейнер для жидкости, съемно крепящийся к печатающему устройству, к которому съемно крепится множество контейнеров для жидкости, при этом печатающее устройство содержит антенну устройства и средство фоторецептора, причем контейнер для жидкости содержит антенну контейнера, взаимодействующую с антенной устройства без физического контакта между ними, узел хранения информации, допускающий сохранение, по меньшей мере, индивидуальной информации контейнера для жидкости, узел излучения света для излучения света в направлении средства фоторецептора и контроллер для управления излучением света узла излучения света, когда информация, показываемая посредством сигнала, указывающего индивидуальную информацию, предоставляемую через антенну устройства, и информация, сохраненная в узле хранения информации, совпадают.

С помощью этой структуры излучение света узлом излучения света может управляться как на основе сигнала, вводимого посредством антенны контейнера для чернил (контейнера для жидкости), взаимодействующего с антенной, предусмотренной в печатающем устройстве, так и на основе информации из контейнера для чернил. Даже если переносимые контейнеры для чернил принимают одинаковый сигнал посредством беспроводной связи с помощью антенны главного модуля, только контейнер для чернил, который отвечает этой информации, может осуществлять управление излучением света. За счет этого управление излучением узла излучения света возможно только для конкретно определенного контейнера для чернил. Например, когда каретка, переносящая множество контейнеров для чернил, перемещается, узел изучения света активируется в предварительно определенной позиции последовательно. При этом излучение света обнаруживается в предварительно определенной позиции. Затем контейнер для чернил, для которого излучение света не обнаружено, распознается как установленный в неправильной позиции. Посредством этого пользователю может быть предложено переустановить контейнер для чернил в правильную позицию и, таким образом, соответствующие занимаемые позиции контейнеров для чернил могут быть определены.

В результате управление излучением света для дисплейного устройства, такого как LED, посредством беспроводной связи между общей антенной главного модуля для занимаемых позиций котейнеров для чернил, а также управление излучением света дисплейного устройства может осуществляться для контейнера для чернил, позиция которого определяется.

Краткое описание чертежей

Эти и другие цели, признаки и преимущества настоящего изобретения будут более очевидны из последующего описания предпочтительных вариантов осуществления со ссылками на прилагаемые чертежи, на которых:

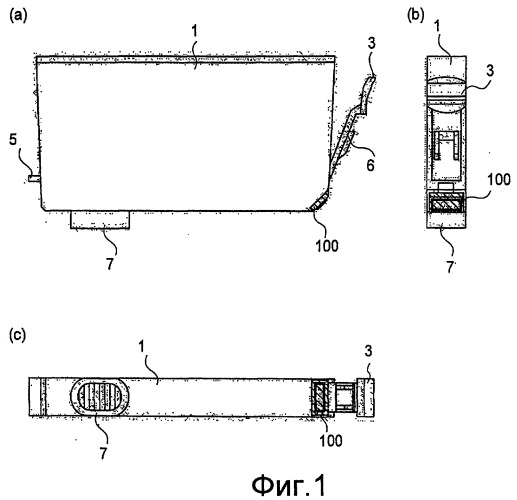

Фиг.1 - вид сбоку (a), вид спереди (b) и вид снизу (c) контейнера для чернил согласно первому варианту осуществления настоящего изобретения;

Фиг.2 - вид сбоку в разрезе контейнера для чернил согласно первому варианту осуществления настоящего изобретения;

Фиг.3a, b - схематичные виды сбоку контейнера для чернил, иллюстрирующие функцию подложки, предусмотренной на контейнере для чернил, согласно первому варианту осуществления настоящего изобретения;

Фиг.4a - вид основной части контейнера для чернил, показанного на Фиг.3, согласно изобретению IVb.

Фиг.4b - разрез по линии IVb - IVb на Фиг.4a согласно изобретению;

Фиг.5 - вид сбоку (a) и вид спереди (b) примера подложки контроллера, установленной на контейнере для чернил, согласно первому варианту осуществления;

Фиг.6 - вид сбоку (a) и вид спереди (b) модифицированного примера подложки контроллера, установленной на контейнере для чернил, согласно первому варианту осуществления;

Фиг.7 - вид сбоку (a) и вид спереди (b) другого модифицированного примера подложки контроллера, установленной на контейнере для чернил, согласно первому варианту осуществления;

Фиг.8 - вид сбоку контейнера для чернил, иллюстрирующий использование подложки контроллера по Фиг.7, согласно изобретению;

Фиг.9 - вид сбоку, иллюстрирующий другой пример использования подложки контроллера по Фиг.7, согласно изобретению;

Фиг.10 - вид сбоку (a) и вид спереди (b) дополнительного модифицированного примера подложки контроллера, установленной на контейнере для чернил, согласно первому варианту осуществления;

Фиг.11 - вид сбоку, иллюстрирующий использование подложки контроллера по Фиг.10, предусмотренной в контейнере для чернил, согласно изобретению;

Фиг.12 - вид сбоку, иллюстрирующий другой пример структуры и работы основной части контейнера для чернил, согласно первому варианту осуществления настоящего изобретения;

Фиг.13 - вид сбоку (a) и вид спереди (b) дополнительного примера подложки контроллера, установленной на контейнере для чернил, согласно изобретению;

Фиг.14 - общий вид примера печатающей головки, имеющей держатель, к которому крепится контейнер для чернил, согласно первому варианту осуществления;

Фиг.15a,b,c - виды сборку, иллюстрирующие операцию крепления и снятия контейнера для чернил с держателя на Фиг.14, согласно изобретению;

Фиг.16a,b, - общие виды другого примера крепежного узла контейнера для чернил согласно первому варианту осуществления настоящего изобретения;

Фиг.17 - общий вид струйного принтера, к которому крепится контейнер для чернил, согласно первому варианту осуществления;

Фиг.18 - общий вид принтера с открытой крышкой главного модуля по Фиг.17 согласно изобретению;

Фиг.19 - блок-схема системы управления струйного принтера согласно изобретению;

Фиг.20 - структура проводки сигнальной линии для передачи сигналов между контейнером для чернил и гибким кабелем струйного принтера в отношении подложки контейнера для чернил согласно изобретению;

Фиг.21 - подробная принципиальная схема подложки, имеющей контроллер и т.п. согласно изобретению;

Фиг.22 - принципиальная схема модифицированного примера подложки по Фиг.21 согласно изобретению;

Фиг.23 - временная схема, иллюстрирующая операции записи и считывания данных в и из матрицы запоминающего устройства подложки согласно изобретению;

Фиг.24 - временная схема, иллюстрирующая активирование и деактивирование LED 101, согласно изобретению;

Фиг.25 - блок-схема последовательности операций способа, иллюстрирующая процесс управления, связанный с креплением и снятием контейнера для чернил, согласно первому варианту осуществления настоящего изобретения;

Фиг.26 - блок-схема последовательности операций способа для процесса крепления и снятия контейнера для чернил на Фиг.25 согласно изобретению;

Фиг.27 - блок-схема последовательности операций способа, подробно иллюстрирующая управление подтверждением крепления на Фиг.26, согласно изобретению;

Фиг.28а - состояние, в котором все контейнеры для чернил правильно установлены в корректных позициях и, следовательно, LED включены соответственно в процессе управления установкой и снятием контейнеров для чернил;

Фиг.28b - перемещение каретки в позицию проверки правильности, которая выполняется с помощью света (световая проверка правильности) после того, как крышка главного модуля закрывается после загорания LED, согласно изобретению;

Фиг.29a,b,c,d - процесс световой проверки правильности согласно изобретению;

Фиг.30a,b,c,d - процесс световой проверки правильности согласно изобретению;

Фиг.31 - блок-схема последовательности операций способа, иллюстрирующая процесс печати согласно варианту осуществления настоящего изобретения;

Фиг.32a,b,c - структуры контейнера для чернил и его крепежного узла, а также его операции установки согласно другому варианту осуществления настоящего изобретения;

Фиг.33 - общий вид, иллюстрирующий модифицированный пример структуры по Фиг.32, согласно изобретению;

Фиг.34 - общий вид принтера, в котором имеется контейнер для чернил, согласно другому варианту осуществления настоящего изобретения;

Фиг.35 - вид сбоку(a) и вид спереди (b) контейнера для чернил согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.36 - вид сбоку модифицированного примера структуры по Фиг.35 согласно изобретению;

Фиг.37 - вид сбоку модифицированного примера структуры по Фиг.35 согласно изобретению;

Фиг.38 - общий вид принтера, имеющего структуру, согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.39 - принципиальная схема подложки, имеющей контроллер и т.п., согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.40 - временная диаграмма работы в структуре согласно варианту осуществления;

Фиг.41 - вид сбоку (a) и вид спереди (b) дополнительного примера подложки контроллера, установленной на контейнере для чернил, согласно изобретению;

Фиг.42 - вид сбоку (a), вид спереди (b) и вид снизу (c) контейнера для чернил согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.43 - принципиальная схема, иллюстрирующая детали подложки, включающей в себя контроллер для контейнера для чернил, согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.44 - принципиальная схема, иллюстрирующая детали подложки, включающей в себя контроллер для контейнера для чернил, согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.45 - вид сбоку (a), вид спереди (b) и вид снизу (c) контейнера для чернил согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.46 - вид сбоку (a), вид спереди (b) подложки контроллера, установленной на контейнере для чернил, согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.47 - принципиальная схема, иллюстрирующая детали подложки, включающей в себя контроллер для контейнера для чернил, согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.48 - принципиальная схема, иллюстрирующая детали подложки, включающей в себя контроллер для контейнера для чернил, согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.49 - вид сбоку (a) и вид спереди (b) дополнительного примера подложки контроллера, установленной на контейнере для чернил, согласно изобретению;

Фиг.50 - принципиальная схема, иллюстрирующая детали подложки, включающей в себя контроллер для контейнера для чернил, согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.51 - принципиальная схема, иллюстрирующая детали подложки, включающей в себя контроллер для контейнера для чернил, согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.52 - вид сверху (a), вид сбоку (b), вид спереди (c) и вид снизу (d) контейнера для чернил согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.53 - общий вид главного модуля струйного принтера со снятой крышкой, в который загружен контейнер для чернил, согласно дополнительному варианту осуществления настоящего изобретения;

Фиг.54 - блок-схема, иллюстрирующая систему управления струйным принтером для использования с контейнером для чернил, согласно дополнительному варианту осуществления.

Оптимальный режим осуществления изобретения

Далее приводится описание вариантов осуществления настоящего изобретения.

1. Механическая структура

1.1. Контейнер для чернил (Фиг.1 - Фиг.5)

На Фиг.1 показан вид сбоку (a), вид спереди (b) и вид снизу (c) контейнера для чернил согласно первому варианту осуществления настоящего изобретения, Фиг.2 - это вид сбоку в разрезе контейнера для чернил согласно первому варианту осуществления настоящего изобретения. В последующем описании передняя сторона контейнера для чернил - это сторона, которая обращена лицом к пользователю, который выполняет действия с контейнером для чернил (операцию установки и снятия контейнера для чернил), которая предоставляет информацию пользователю (посредством излучения света LED, который описан ниже).

Контейнер 1 для чернил этого варианта осуществления содержит поддерживающий элемент 3, поддерживаемый с нижней части на передней стороне. Поддерживающий элемент 3 изготовлен из полимерного материала, неразъемно формованного с внешним кожухом контейнера 1 для чернил, и контейнер 1 для чернил вынимается с возможностью отсоединения относительно узла контейнера для чернил, который должен поддерживаться, когда контейнер 1 для чернил установлен в держатель контейнера. Контейнер 1 для чернил снабжен на задней стороне и передней стороне первым зацепляющим узлом 5 и вторым зацепляющим узлом 6 соответственно, которые зацепляются с помощью фиксирующих узлов, предусмотренных в держателе контейнера. В этом варианте осуществления они являются неразъемными с поддерживающим элементом 3. Посредством зацепления зацепляющего узла 5 и зацепляющего узла 6 с фиксирующими узлами контейнер 1 для чернил надежно устанавливается в держателе контейнера 1 для чернил. Работа при установке описывается ниже со ссылкой на Фиг.15.

На нижней поверхности контейнера 1 для чернил выполнен канал 7 для подачи чернил, причем этот канал соединяется с проходом подведения чернил печатающей головки, которая описывается ниже, посредством установки контейнера 1 для чернил в держатель контейнера. Базовый элемент предусмотрен на нижней стороне поддерживающего узла поддерживающего элемента 3 в позиции, где нижняя сторона и передняя сторона пересекаются друг с другом. Базовый элемент может иметь форму кристалла или пластины. В последующем описании он называется "подложкой" 100.

На Фиг.2 показан вид сбоку в разрезе контейнера 1 для чернил. Внутренняя часть контейнера 1 для чернил разделена на отсек 11 резервуара с чернилами, который предусмотрен рядом с передней стороной, где предусмотрены поддерживающий элемент 3 и подложка 100 и отсек 12 для помещения элемента создания разрежения, который предусмотрен рядом с задней стороной и который поддерживает обмен текучей средой с каналом 7 подачи чернил. Отсек 11 резервуара с чернилами и отсек 12 для помещения элемента создания разрежения поддерживают обмен текучей средой посредством соединительного канала 13. Отсек 11 резервуара с чернилами содержит только чернила в этом варианте осуществления, тогда как в отсеке 12 для помещения элемента создания разрежения размещен материал 15 поглощения чернил (элемент создания разрежения, который является пористым элементом в этом варианте осуществления), изготовленный из губчатого волокнистого заполнителя и т.п. для вмещения чернил посредством пропитки. Пористый элемент 15 выполнен с возможностью создавать такое разрежение, которое достаточно для того, чтобы предоставлять баланс с силой мениска, сформированного в насадке выбрасывания чернил печатающей головки, чтобы не допускать утечку чернил из узла выбрасывания чернил наружу и предоставлять возможность выбрасывания чернил посредством активирования печатающей головки.

Верхняя поверхность отсека 12 для размещения элемента создания разрежения снабжена вентиляционным каналом 12A для введения атмосферного воздуха, чтобы упростить повышение разрежения с подачей чернил из печатающей головки, тем самым поддерживая разрежение в рамках предварительно заданного предпочтительного диапазона.

Контейнер 1 для чернил, показанный на Фиг.2, может быть изготовлен посредством подготовки основного корпуса контейнера 1 для чернил, оснащенного подложкой, и посредством подведения чернил в контейнер 1 для чернил. Канал впрыскивания чернил может быть сформирован в верхней части отсека 11 резервуара с чернилами. После впрыскивания чернил канал впрыскивания закупоривается посредством закупорочного элемента 11A.

Что касается случая, при котором использование контейнера 1 для чернил начато и чернила поданы наружу, возможно следующее. Например, в определенной точке после того, как чернила израсходованы после начала применения контейнера 1 для чернил, т.е. когда оставшееся количество чернил в контейнере становится практически нулевым, закупорочный элемент 11A может быть снят или может быть сломан, чтобы повторно сформировать канал впрыскивания, и чернила впрыскиваются с помощью шприца-инжектора, а затем повторно сформированный канал впрыскивания может быть повторно закупорен посредством закупорочного элемента 11A или сменного элемента, при необходимости. Вместо использования исходного канала впрыскивания может быть сформирован проход в верхней поверхности отсека 11 резервуара с чернилами, и чернила могут впрыскиваться через проход, а затем проход может закупориваться. Варианты осуществления способа изготовления контейнера для чернил охватывают такие способы изготовления, при которых чернила вмещаются в контейнер для чернил, содержащий некоторое надежное нулевое количество чернил.

Закупорочный элемент 7A устанавливается съемно, чтобы не допустить утечки чернил в ходе транспортировки или хранения изготовленного контейнера 1 для чернил. Может быть использован закупорочный элемент 7A любого типа, такой как закупоривающий или заклеивающий элемент и т.п., если предусмотрено предварительно определенное закупоривающее свойство, и является съемным, когда контейнер для чернил устанавливается в печатающую головку. В случае, если контейнер для чернил снимается с печатающей головки после начала применения, закупорочный элемент 7A и сменный элемент могут быть использованы для того, чтобы закупоривать канал 7 подачи чернил.

Внутренняя структура контейнера 1 для чернил не ограничена такой секционированной структурой, в которой внутренняя часть секционирована на отсек для помещения пористого элемента и резервуар, содержащий только чернила. В другом примере пористый элемент может занимать практически всю внутреннюю поверхность контейнера для чернил. Средство создания разрежения не ограничено средством, использующим пористый элемент. В другом примере только чернила содержатся в пузырчатом элементе, изготовленном из эластичного материала, такого как резина и т.д., который создает натяжение в направлении расширения своего объема. В этом случае разрежение создается посредством натяжения в пузырчатом элементе, чтобы удерживать чернила.

В дополнительном примере, по меньшей мере, часть пространства для вмещения чернил составлена посредством гибкого элемента, и только чернила помещаются в пространстве, при этом сила пружины применяется к гибкому элементу, посредством которого формируется разрежение. В этих случаях контейнер для чернил может быть изготовлен путем впрыскивания чернил вышеописанным способом. Впрыскивание чернил может осуществляться с помощью узла с вентиляционным каналом, который предусмотрен для того, чтобы обеспечить подачу атмосферного давления, чтобы разрежение не повышалось с подачей чернил в печатающую головку, а также чтобы сохранять разрежение в рамках предварительно заданного предпочтительного диапазона, как описано выше. С помощью этой структуры узел с вентиляционным каналом может быть использован для того, чтобы впрыскивать чернила.

Нижний узел отсека 11 резервуара с чернилами оснащен узлом 17, который должен быть установлен напротив датчика обнаружения оставшегося количества чернил (который описывается далее), предусмотренного в устройстве, когда контейнер 1 для чернил установлен в устройство. В этом варианте осуществления датчик обнаружения оставшегося количества чернил имеет форму фотодатчика, содержащего узел излучения света и узел приема света. Узел 17, который должен быть обнаружен, изготовлен из прозрачного или полупрозрачного материала, и, когда чернила отсутствуют, свет из узла излучения света надлежащим образом отражается к узлу приема света (который описывается ниже) посредством призматического элемента, включающего в себя часть с наклонной поверхностью, имеющую конфигурацию, угол и т.п. для этой цели.

Со ссылкой на Фиг.3-5 ниже приводится описание структуры и функции подложки 100. Фиг.3 - это схематичные виды сбоку ((a) и (b)) подложки, предусмотренной на контейнере для чернил. Фиг.4 - это вид (a) основной части контейнера для чернил, показанного на Фиг.3, и вид (b) в направлении IVb. Фиг.5 - это вид сбоку (a), вид спереди (b) и вид снизу (c) подложки контроллера, установленной на контейнере для чернил, к которому применимо настоящее изобретение.

Контейнер 1 для чернил надежно устанавливается или крепится к держателю 150, который является неразъемным с узлом 105 печатающей головки, имеющим печатающую головку 105, посредством зацепления первого зацепляющего узла 5 и второго зацепляющего узла 6 контейнера 1 для чернил с первым фиксирующим узлом 155 и вторым фиксирующим узлом 156 держателя 150 соответственно. За счет этого контейнер 1 для чернил надежно устанавливается на держателе 150. Антенна 102 (Фиг.5b) в форме петли, предусмотренной посредством схемы разводки на боковой стороне подложки 100 контейнера для чернил, противостоящего напротив, размещается рядом с подложкой 152 антенны, предусмотренной на держателе 150, так что обеспечивается беспроводная связь.

Обращенная внутрь сторона подложки 100 оснащена узлом 101 излучения света, излучающим видимый свет, таким как LED, и элементом 103 управления для управления узлом излучения света. Элемент 103 управления управляет излучением света первого узла 101 излучения света посредством электрического сигнала, подаваемого через антенну 102 контейнера для чернил из подложки 152 антенны. На Фиг.5a показан режим, в котором после того как элемент 103 управления расположен на подложке 100, он покрывается защитным герметиком. Когда используется запоминающий элемент для хранения информации, такой как цвет чернил в контейнере и/или оставшееся количество чернил, содержащихся в контейнере для чернил, он устанавливается в том же месте, т.е. покрывается герметиком.

При этом, как описано выше, подложка 100 размещается в нижней части поддерживающего узла поддерживающего элемента 3 рядом с узлом, где стороны контейнера 1 для чернил, составляющие нижнюю часть и переднюю часть, пересекаются друг с другом. В этой позиции предусмотрена наклонная поверхность между нижней и передней стороной контейнера 1 для чернил. Следовательно, когда первый узел 101 излучения света излучает свет, часть света излучается наружу из передней стороны контейнера 1 для чернил по наклонной поверхности.

Посредством такого размещения подложки 100 информация, связанная с контейнером 1 для чернил, может предоставляться напрямую не только в печатающее устройство (и в узловое устройство, такое как вычислительная машина, соединенная с ним), но также пользователю, только посредством первого узла 101 излучения света. Как показано на Фиг.3a, узел приема света размещается в позиции для приема света, излучаемого в направлении вправо вверх на чертеже рядом с концом диапазона сканирования каретки для перенесения держателя 150. В период времени, когда каретка возвращается на место, излучение света первого узла 101 излучения света управляется, посредством чего печатающее устройство может получать предварительно заданную информацию, связанную с контейнером 1 для чернил, на основе содержания света, принимаемого посредством узла приема света. Помимо этого, посредством управления излучением света первого узла 101 излучения света при каретке, размещенной в центральной зоне диапазона сканирования, как показано на Фиг.3b, пользователь визуально информируется о состоянии излучения света, так что пользователю может предоставляться предварительно определенная информация, связанная с контейнером 1 для чернил.

При этом предварительно определенная информация контейнера 1 для чернил (контейнера для жидкости) включает в себя, по меньшей мере, одно из свойств состояния установки контейнера 1 для чернил (т.е. завершена установка или нет), корректность позиции установки контейнера 1 для чернил (т.е. установлен или нет контейнер 1 для чернил в корректной позиции в держателе, которая определяется согласно цвету чернил) (мигание и т.п.). Предварительно определенная информация дополнительно может включать в себя достаточность оставшегося количества чернил (т.е. достаточно или нет оставшегося количества чернил). Информация, связанная с этим, может предоставляться посредством излучения или неизлучения света и/или режимов излучения света (например, мигание или нет). Управление излучением света, способы предоставления информации описываются далее при описании структуры системы управления.

На Фиг.4 (a) и (b) показаны предпочтительные примеры размещения и работа подложки 100 и первого узла 101 излучения света. С позиции плавного прохождения света, излучаемого из первого узла 101 излучения света, в поле зрения первого узла 210 приема света или пользователя, предпочтительно, чтобы этот узел контейнера 1 для чернил был напротив поверхности подложки 100, имеющей первый узел 101 излучения света и узел 103 управления, имея пространство, по меньшей мере, вдоль оптической оси, как указано стрелкой. Для той же цели компоновка и конфигурация поддерживающего элемента 3 выбираются таким образом, чтобы оптическая ось не блокировалась. Помимо этого, держатель 150 оснащен отверстием (или узлом прохождения света) 150H, чтобы гарантировать неблокирование оптической оси.

1.2. Модифицированный пример (Фиг.6 - Фиг.13)

Вышеописанные конструкции могут быть модифицированы в рамках, в которых предварительно определенная информация, связанная с контейнером 1 для чернил, может быть предоставлена в печатающее устройство и пользователю первого узла 101 излучения света. Приводится описание некоторых модифицированных примеров.

На Фиг.6 показан вид сбоку (a) и вид спереди (b) модифицированного примера подложки контроллера, установленной на контейнере для чернил согласно первому варианту осуществления. В этом примере направленность предоставляется таким образом, что свет направляется конкретно к первому узлу 210 приема света и к глазам пользователя. Чтобы добиться этого, позиция первого узла 101 излучения света надлежащим образом определяется и может быть использован элемент (линзы и т.п.) для обеспечения направленности.

В примере (a) и (b) на фиг.7 поверхность подложки 100, обращенная внутрь контейнера 1 для чернил, снабжена только первым узлом 101 приема света, а поверхность подложки 100, обращенная наружу, снабжена элементом 103 управления и антенной 102. С помощью этой структуры свет, излучаемый из первого узла 101 излучения света, не блокируется посредством элемента 103 управления, так что свет направляется не только в наклонном направлении вверх, но также в наклонном направлении вниз вдоль поверхности подложки 100.

На Фиг.8 показан вид сбоку контейнера для чернил, иллюстрирующий применение подложки контроллера по Фиг.7. Первый узел 101 излучения света направляет свет не только в направлении вправо вверх к визуальному контролю пользователя, но также в направлении влево вниз. В этой компоновке первый узел 210 приема света размещается вдоль оптической оси, идущей влево вниз, так что печатающее устройство может принимать предварительно определенную информацию, связанную с контейнером 1 для чернил.

На Фиг.9 показан вид сбоку, иллюстрирующий другой пример использования подложки контроллера по Фиг.7. Этот пример подходит к случаю, когда датчик 117 в форме фотодатчика размещен в устройстве напротив детектируемого оставшегося количества чернил, в узле 17, имеет форму призмы, когда контейнер 1 для чернил установлен в устройстве. Более конкретно, датчик 117 для обнаружения оставшегося количества чернил содержит узел 117A излучения света и узел 117B приема света. Когда оставшееся количество чернил в отсеке 11 для чернил мало, свет из узла 117A излучения света отражается посредством призматического узла 17, который должен быть обнаружен, и возвращается в узел 117B приема света, так что устройство может обнаруживать нехватку чернил. В этом варианте осуществления узел 117B приема света также используется в качестве фоторецептора для приема света из первого узла 101 приема света, чтобы устройство могло обнаруживать наличие или отсутствие и/или корректность установки контейнера 1 для чернил.

В примере, показанном на Фиг.10 a и b, поверхность подложки 100, обращенная внутрь контейнера 1 для чернил, снабжена элементом 103 управления, при этом первый узел 101 для излучения света и электродная площадка 102 размещаются на поверхности подложки 100, обращенной наружу. С помощью этой структуры свет, излучаемый из первого узла 101 излучения света, идет также в направлении наружу от поверхности подложки 100.

На Фиг.11 показан вид сбоку контейнера для чернил, имеющего подложку контроллера. Пе
