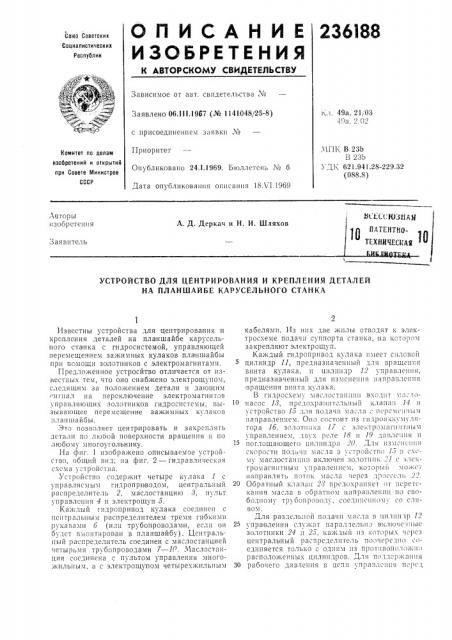

ОПИСАНИЕ 236188

ИЗОЬГЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

9 9 т фз=-.1 б

Зависимое от авт. свидетельства ¹

К,i. 49а, 21 ОЗ

-19а, 2 02

Заявлено 06.111.1967 (№ 1141048(25-8) с присоединением заявки Х

Приоритет

Опубликовано 24.1,1969. Ь!оллетень № 6

Дата опубликоваш!я описания 18Л 1.1969 !1ПК В 23Ь

В 2317

У." К 621.941.28-229.32 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы

Ii300P 0T0II i!St т-1;1;т.. ЮЖАН

А. Д. Деркач и Н. И. Ш.пяхов

Заявитель

УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ И КРЕПЛЕНИЯ ДЕТАЛЕЙ

НА ПЛАНШАЙБЕ КАРУСЕЛЪНОГО СТАНКА

Известны устройства для центрирования и крепления,деталей на планшайбе карусельного станка с гидросистемой, управляющей перемещением зажимных кулаков планшайбы при помощи золотников с электромагнитами.

Предложенное устросйтво отличается от известных тем, что оно снабжено электрощупом, следящим за положением детали и дающим снтпаЛ На ПЕРСКЛЮЧЕНИЕ ЭЛЕКТРОХ!аГНИТОВ управляющих золотников гидросистсмы, вызывающее перез!Сщение зажимных кулаков планшайбы, Это позволяет центрировать и закреплять детали по люоой поверхности вращения и Ilo любому многоугольнику.

На фиг, 1 изображено описываемое устройство, общий вид; на фиг. 2 — гидравлическая схема ст170йствя.

Устройство содержит четыре ку.7ака 1 с управлясмым гидропри!водок!, центральный распределитель 2, маслостанцию 8, пульт управления 4 и электрощуп 5.

Каждый гидропривод кулака соединен с центральным распределителем тремя гибкими рукавами 6 (или трубопроводами, если он будет в.!Онтирован в планшайбу). Центральный распределитель соединен с маслостанцией четырьмя трубопроводами 7 — 1(), Маслостянция соединена с пультом управления многожильным, а с электрощупом четырехжилы1ь!х! кабелями. Из них дВе жилы ОтВОзят к электросхеме подачи суппорта станка, на котором закрепляют электрощуп.

Каждый гидропривод кулака имеет силовой цилиндр 11, предназначеьп ый для вращения винта кулака, и цилиндр 12 управления, предназначенный для изменения няпраьлснця вращения ви! та кулака.

В гидросхему мас.7останц!1и вхо Iii T маг. 10насос 18, пре Io Ypaliiirелы1ый клана:! 11 устройство 15 для подачи масла Срез!сн1!ым направле1!исм. ОИО сОс гоит из гидрос1кк х!М.!я тора,16, золоти!!ка 17 с элсктромагн Тlli III управлением, двух реле 18 и 19 дявлс11ня и поглощающего цилиндра 2(). Д711 Измене!1н!! скOрости пода 11! х!ас:!а В Oтpollство 15 в схему маслостанцц I включен золоти!!к "1 с элскт110х!агнитным уilp337с1!иск!, который 310ж! направлять поток ма 7а через дросссль

20 Обратный клапан Ч прсдoх17;!И>1cг от перетекания масла в обратном направлении пo свободному труоопроводу, соединенному со сливом.

Для разделы.ой подачи масла в цилиндр 12

25 упра!Вления служат парал.7ельно включс:i:iûñ золотни1:.и 24 и 25, кажаbil! 113 кОтОрых че17сз центральный распределитель поочсрсдн О соединяется только с одним 13 протцвоположllO расположенных цилиндров. Для поллсрхканн!!

30 рабочего дав7ения в цспп управления перс 1

236188

1 сдактор А. Бер

Закан 799,20 Тираж 480 Подписное

Ц!11111ПИ Комитета по делам изобретений п открытий при Совете М:и1нстров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель Л. Шестова

Текред Л. В. Куклина

Корректоры: В. Петрова и Е. Ласточкина
