Реферат

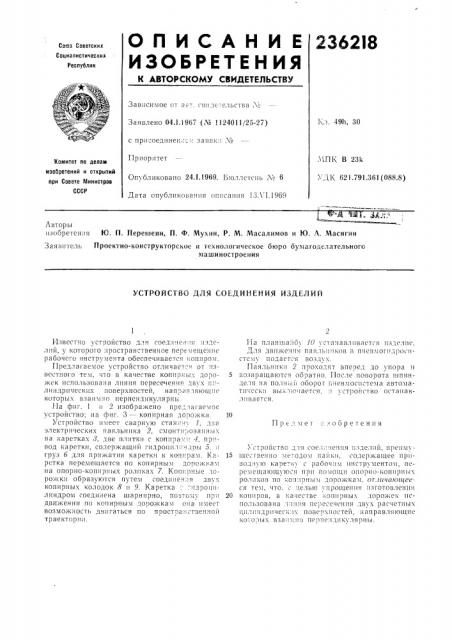

ОПИСЛНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2362IS

Союз Соаетскик

Социалистических

Ресоублин

Зав симое от a=-г. сви te-.ельства №

Кл. 49h, 30

Заявлено 04.1.196! (¹ 1124011/25-27) с присоединен:.: заявк Ле

Приоритет

Опубликовано 24.1.1969. Ьюллстснь ¹ 6

:i П К В 23k

УДК 621.791.361(088.8) Комитет AO делам изобретений и открытий лри Совете 1т1ииистрое

СССР

Дата опубликования оп»сания 13.% 1.1969 з. 3А. ;, т

Лвторы изобретения Ю. П. Перешеин, П, Ф. Мухин, Р. М. Масалимов и Ю. Л. Масягин

Заявитель Проектно-конструкторское и технологическое бюро бумагоделательного машиностроения

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ИЗДЕЛИЙ

Г1 р е .—. м е т I 3 о о р е т е н и я

Известно устройство для соедпне! чя изделий, у которого пространственное перемещение рабочего инструмента обеспечивается копиром.

Предлагаемое устройство отличает " . от известного тем, что в качестве копирных доро- 5 жек использована линия пересечения двух иилиндрических поверхностен, направляющие которых взаимно перпендикулярнь:.

Иа фиг, 1 и 2 изображено пре лагаемое устройство; на фиг. 3 — копирная дорожка. 10

Устройство имеет сварную станину 1, два злектрических паяльника 2, смонти;>она lilt>lx иа каретках 8, две плитки с копира.,-": 1, пр!*.— вод каретки, содер>кащий гидроиил: ндры 5, груз 6 для при>катия каретки к копирам. Ка- 15 ретка перемещается по копирным дорожкам

1а опорно-копириых роликах 7. Копирчые дорожки образуются путем соединения двуx копириых колодок 8 и 9. Каретка .-идроиилиндром соединена шарнирно, позтому при 20

itâè>êåíèè по копирным дорожкам она iiмеет возмо>к ость двигаться по пространственной траектории, ha планшайм 10 уста:. авливается изделие.

Для дви>кени>1 паяльников в пнсвмогидросистсму подастся воздух.

Паяльники 2 проходят вперед до упора и ьозвращаются обратно. После поворота шпинделя ча полный оборот пневмосистема автоматически вы .-.io tàtòñë, и устройство останавливается.! стройство дзя сое:t::.: ения из1елий, преимущс:твенно ме-.одом пайки, содержащее призодну10 каре-.ю> с раоочпм инструментом. перемещающуюся при помощи опорно-копирных

po, i!i!:.ot> Tl0 ко:т:! pH hl hi до1>ож нам, оТ.l!l !п>оп1ееся тем, что.; . iелью упрощения II31oTOBëåíè t кодиров, в качестве копирных дорожек использована -i:t>t.!я пересечения двух расчетных дилиндрическ:1х поверхностей, направля1ощие ко-о;>ых взаимно перпендикулярны,
