Реферат



23623!

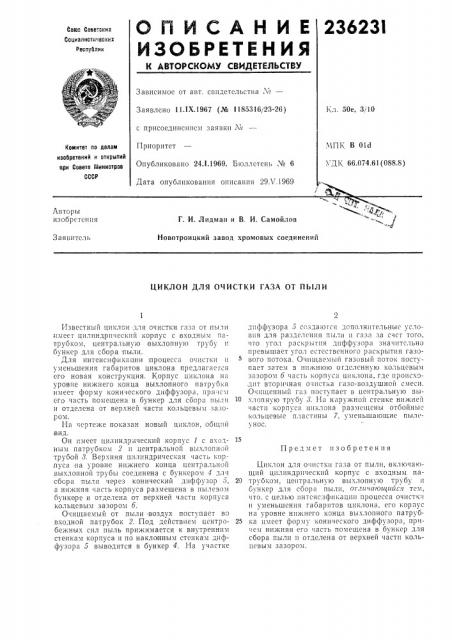

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1ов Советскии

Социалистически11

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 11.IX.1967 (№ 1185316/23-26) с присоединением заявки М

Приоритет

Опубликовано 24Л.1969. Бюллетень № 6

Дата опубликования описания 29Л .1969

Кл. 50е, 3110

МПК В Old

УД1 66.074.61(088.8) Комитет по делам изобретений и открытий при Совета Министров

СССР

Авторы изобрстсгп1я

Г. И. Лидман и В. И. Самойлов

Заявитель

Новотроицкий завод хромовых соединений

ЦИКЛОН ДЛЯ ОЧИСТКИ ГАЗА ОТ ПЫЛИ

Извсстны11 циклон для очистки газа от .пыли имеет цилиндричсск11й корп c с Входным патрубком, центральную выхлопную трубу и бункер для сбора пыли.

Для интенсификации процесса очистки и уменьшения габаритов циклона предлагаегся его новая конструкция. Корпус циклона на уровне нижнего конца выхлопного патруока имеет форму кони 1еского диффузора, при-1см его часть помещена в бункер для сбора пыли и отделена от верхней части кольцевым зазором.

На чертеже показан новый циклон, общ;1й вид.

Он имеет цилиндр 1ческпй корпус 1 с входным патрубком 2 и центральной выхлопной трубой 8. Верхняя цилиндрическая 1асть кор,пуса на уровне нижнего конца центральной вы c.foïíîé трубы соединена с бункером 4 для сбора пыли через коническии диффузор б, а нижняя часть корпуса размещена в пь1левом бункере и отделена от верхней части корпуса .кольцевым зазором б.

Очищаемый от пыли воздух поступает во входной патрубок 2. Под действием центробежных сил пыль прижимается к внутренним стенкам корпуса и по наклонным стенкам диффузора б выводится в бункер 4. На участке диффузора б создаются дополнительныс условия для разделения пыли и газа за счет того, что угол раскрытия диффузора значительно превышает угол естественного раскрытия газового потока. О IIIII

Очищенный газ поступает в центральну1о вых,лопну ю Tpl of У. На Hаружно11 стенке нижней части корпуса циклона размещены отбойные кольцевые пластины 7, уменьшающие пыле нос.

Предмет изобретения

Циклон для очистки газа от пыли, вкл1очающий цилиндрическ1гй корпус с входным па20 трубком, центральную выхлопную трубу и бункер для сбора пыли, отличающийся тем, что, с целью интсHc:Iôèêàöèö процесса очистк.f и уменьшения габаритов циклона, его корпус на уровне нижнего конца выхлопного патруб25 ка имеет форму конического диффузора, прием нижняя его часть помещена в бункер для сбора пыли и отделена от верхней части кольцевым зазором.
