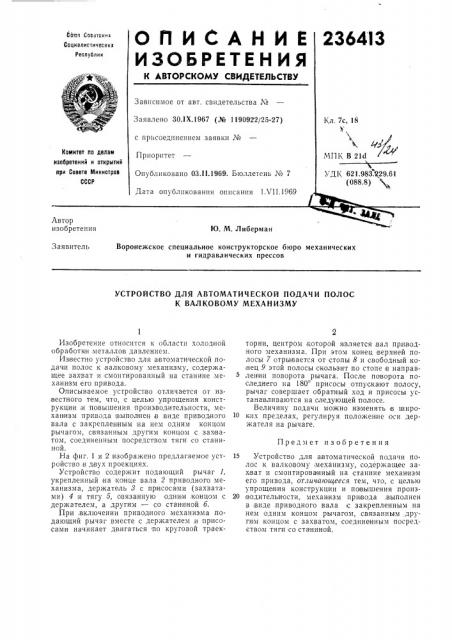

СПИСАНИЕ 2364l3

Со.ст Советских

Социалистичесних

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 30.1Х.1967 (№ 1190922/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 03.11.1969. Бюллетень ¹ 7

Дата опубликования описания 1 VII.1969

Кл. 7с, 18 У, МПК В 21с1 — Г

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 621.983 229 61 (088,8) Автор изобретения

Ю. М. Либерман

Заявитель

Воронежское специальное конструкторское бюро механических и гидравлических прессов

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ ПОЛОС

К ВАЛКОВОМУ МЕХАНИЗМУ

Предмет изобретения

Изобретение относится к области холодной обработками металлов давлением.

Из|вестно устройство для автоматической подачи полос к валковому механизму, содержащее захват и смонтированный на станине механизм его привода.

Описываемое устройство отличается от из вестного тем, что, с целью упрощения конструкции и повышения произ водительности, механ изм привода IBbIIIOJI HBH в виде приводного вала с закрепленным на нем одним концом рычагом, связанным другим концом с захватом, соединенным посредством тяги со станиной.

На фиг. 1 и 2 изображено предлагаемое устройство в двух проекциях, Устройство содержит подающий рычаг 1, укрепленный на KoiHIjе вала 2 приводного механизма, держатель 8 с пр исосами (захватами) 4 и тягу 5, связанную одним, концом с держателем, а другим — со станиной б.

При включении приводного механизма подающий рычаг вместе с держателем .и присосами начинает двигаться по круговой траекторин, центром которой является,вал приводного механизма. При этом конец верхней полосы 7 отрывается от стопы 8 и свободный конец 9 этой полосы скользит по стопе в направлен ни поворота рычага. После поворота последнего на 180 присосы отпускают полосу, рычаг совершает обратный ход и присосы устанавливаются на следующей полосе.

Величину подачи можно изменять в широ10 ких пределах, регулируя положение оси,держателя «а рычаге.

15 Устройство для а втовтатической подачи полос к валковому механизму, содержащее захват и смонтирова|нный на станине механизм

его привода, отличающееся тем, что, с целью упрощения конструкции и повышения произ20 водительности, механизм при вода,выполнен

B виде,приводного вала с закрепленным на нем одним концом рычагом, связанным другим концом с захватом, соединенным посредством тяги со станиной, 236413
