Реферат

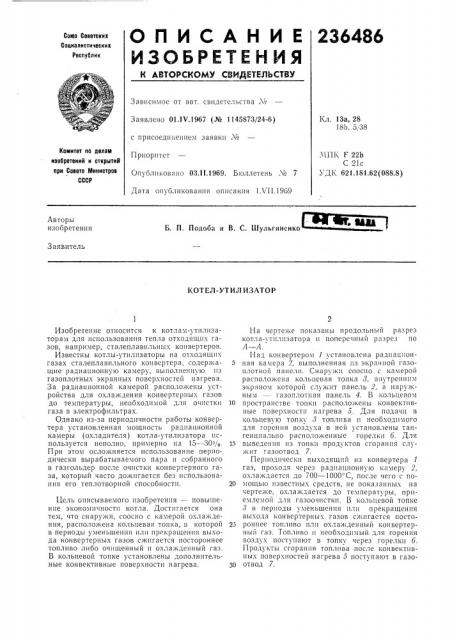

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимос от авт. свидетельства Хо

Кл. 13а, 28

18Ь, 5,.38

Заявлено 01.IV.1967 (№ 1145873/24-6) с присоединением заявки 1Ъ

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 22Ь

С 21с

УДК 621.181.62 (088.8) Приоритет

Опубликовано ОЗ.I I.1969. Бюллетень ¹ 7

Дата опубликования описания 1 VII.1909 в Ифф

Б. П. Подоба и В. С. Шульгиненко

Авторы изобретения

Заявитель

КОТЕЛ-УТИЛ ИЗАТОР

Изобретение относится к котлам-утилизаторам для использования тепла отходящих газов, например, сталеплавильных конвертеров.

Известны котлы-утилизаторы на отходящих газах сталеплавильного конвертера, содержащие радиационную камеру, выполненную из газоплотных экранных поверхностен нагрева.

За радиационной камерой расположены устройства для охлаждения коивертерных газов до температуры, необходимой для очистки газа в электрофильтрах.

Однако из-за периодичности работы конвертера установленная мощность радиационной камеры (охладителя) котла-утилизатора используется неполно, примерно на 15 — 30 iо.

При этом осложняется использование периодически вырабатываемого пара и собранного в газгольдер после очистки конвертерного газа, который часто дожигается без использования его теплотворной способности.

Цель описываемого изобретения — повышение экономичности котла. Достигается она тем, что снаружи, соосно с камерой охлаждения, расположена кольцевая топка, в которой в периоды уменьшения или прекращения выхода конвертерных газов сжигается постороннее топливо либо очищенный и охлажденный газ.

В кольцевой топке установлены дополнительные конвективные поверхности нагрева.

На чертеже показаны продольный разрез котла-утилизатора и поперечный разрез по

1 — Л.

Над конвертером 1 установлена радиацион5 ная камера ?, выполненная из экранной газоплотной панели. Снаружи соосно с камерой расположена кольцевая топка, 3, внутренним экраном которой служит панель 2, а наружным — газоплотная панель 4. В кольцевом

10 пространстве топки расположены конвективные поверхности нагрева 5. Для подачи в кольцевую топку 8 топлива и необходимого для горения воздуха в ней установлены тангенциа lbíо расположенные горелки 6. Для

15 выведения из топки продуктов сгорания служит газоотвод 7.

Периодически выходящий из конвертера 1 газ, проходя через радиационную камеру 2, охлаждается до 700 — 1000 С, после чего с по20 мощью известных средств, не показанных на чертеже, охлаждается до температуры, приемлемой для газоочистки. В кольцевой топке

8 в периоды уменьшения или прекращения выхода конвертериых газов сжигается посто25 рониее топливо или охлажденный конвертерный газ. Топливо )l необходимый для горения воздух поступают в топку через горелки 6.

Продукты сгорания топлива после конвективных поверхностей нагрева 5 поступают в газо30 отвод 7.

236486

Предмет изобретения

Составитель В, Богородский

Редактор Б. Б. Федотов Техред Л. Я. Левина Корректор Г. И. Плешакова

Заказ 1173/! Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

1. Котел-утилизатор на отходящих газах, например, сталеплавильного конвертера, содержащий радиационную камеру, выполненную из газоплотных экранных поверхностей нагрева, отличающийся тем, что, с целью повышения экономичности, снаружи соосно с камерой расположена кольцевая топка.

2. Котел-утилизатор по п. 1, от,ги гагощийся

5 тем, что в кольцевом пространстве топки установлены конвектнвные поверхности нагрева.
