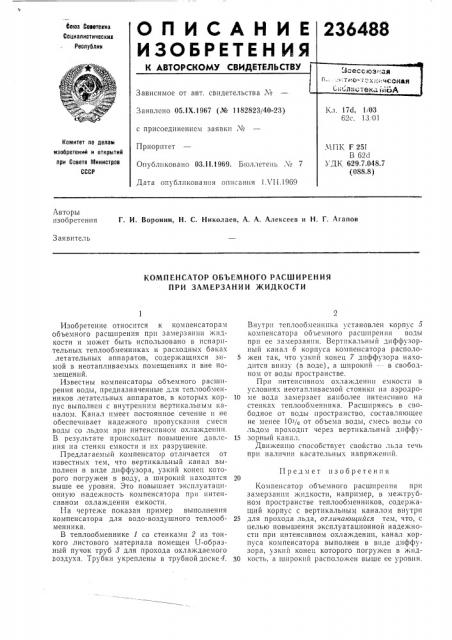

Авторы изобретения Г. И. Воронин, Н. С. Николаев, A. А. Апексеев и Н. Г. Агапов

Заявитель

КОМПЕНСАТОР ОБЪЕМНОГО РАСШИРЕНИЯ

ПРИ ЗАМЕРЗАНИИ ЖИДКОСТИ

Предмет изобретения

Изобретение относится к компенсаторам объемного расширения при замерзании жидкости и может быть использовано в испарительных теплообменниках и расходных баках летательных аппаратов, содержащихся зимой в неотапливаемых помещениях и вне помещений.

Известны компенсаторы объемного расширения воды, предназначенные для теплообменников летательных аппаратов, в которых корпус выполнен с внутренним вертикальным каналом. Канал имеет постоянное сечение и не обеспечивает надежного пропускания смеси воды со льдом при интенсивном охлаждении.

В результате происходит повышение давления на стенки емкости и их разрушение.

Предлагаемый компенсатор отличается от известных тем, что вертикальный канал выполнен в виде диффузора, узкий конец которого погружен в воду, а широкий находится выше ее уровня. Это повышает эксплуатациoHII) надежность компенсатора при интенсивном охлаждении емкости.

На чертеже показан пример выполнения компенсатора для водо-воздушного теплообменника.

В теплообменнике 1 со стенками 2 из тонкого листового материала помещен U-образный пучок труб 8 для прохода охла>кдаемого воздуха. Трубки укреплены в трубной доске4.

Внутри теплообменника установлен корпус 5 компенсатора объемного расширения воды при ее замерзании. Вертикальный диффузорный канал б корпуса компенсатора располо5 >кен так. что узкий конец 7 диффузора находится внизу (в воде), а широкии — — в свободном от воды пространстве.

При интенсивном охлаждении емкости в условиях неотапливаемой стоянки на аэродро10 ме вода замерзает наиболее интенсивно на стенках теплообменника. Расширяясь в свободное от воды пространство, составляющес не менее 10> о от объема воды, смесь воды со льдом проходит через вертикальный диффу15 зорный канал.

Движению способствует свойство льда течь при наличии касательных напряжен й.

Компенсатор объемного расширения при замерзании жидкости, например, в межтрубном пространстве теплообменников, содержащий корпус с вертикальным каналом внутри

25 для прохода льда, orëè÷àþùïéñÿ тем, что, с целью повышения эксплуатационной надежности при интенсивном охлаждении, канал корпуса компенсатора выполнен в виде диффузора, узкий конец которого погружен в жид30 кость, а широкий расположен выше ее уровня.
