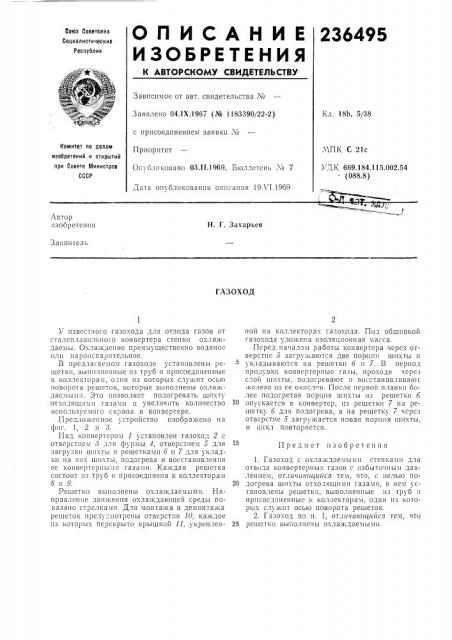

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

236495

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 04,1Х.1967 (№ 1183390/22-2) с присоединением заявки №

Приоритет

Опубли!ковано 03.11,1969. Бюллетень ¹ 7

Кл. 18Ъ, 5/38

Комитет по делам изобретений и открытий при Сонете Министров

СССР,ЧПК С 21с

УД К 669.184.115.002.54 (088.8) Дата опубликования описания 19.Л.1969

Лвтор изобретения

H. Г. Захарьев

За яви ель

ГАЗОХОД

:>т известного газохода для отзода газов от ста:Iсгlлзlви;попого конвертера cTcHKII oxлаж" даемы. Охл аж.1ен ие п реях!уществе>!но водяное или пароиспарительное.

В прсдла1асмом газоходе установлены решетки, выполненные из труб и присоединенные к коллекторам, олин из которых служит осью поворота рсшеток, которые выполнены охлаждасмыми, Зто позволяет подогревать шихту отходягцю1и газами и увеличить количество используемого скрапа,в конвертере.

Предложс1:ное устройство изображено на фиг, 1, 2 и 3.

1-1ад конвертером 1 установлен газоход 2 с отверстием > для фурмы 4, отверстием 5 для загрузки шихты и решетками 6 и 7 для укладки на них шихты, подогрева и восстановления ее конвсртерны:11! газами. Каждая решетка состоит из труб и присоединена к коллекторам

8 и 9.

Решетки выполнены охла>кдаемыми. Направл Illlp. Движения oxла>кда!Ощей среды Iloказано стрелками. Для монтажа н демонтажа решеток предусмотрены отвсрстия 10, каждое из которых перскрыто крышкой 11, укрепленной на кол IPKTopBx газохода. Под обшивкой газохода уложена изоляционная масса.

Перед началом работы конвертера через отверстие 5 загружаются две порции шихты и укладываются на решетки 6 и 7. В период продувки конвертерные газы, проходя через слой шихты, подогревают и восстанавливают железо из се Окисл в. После первой плавки более подогретая порция шихты из решетки 6

10 опускается в конвертер, из решетки 7 на решетку 6 для подогрева, а на решетку 7 чсрсз отверстие 5 загружается новая порция IIIIIxTII, И ИИКЛ IIOBTOP>IPTCß.

Предмет изобретения

1. Газоход с охлаждаемыми стенками для отвода конвертерных газов с избыточным давлением, отличатощи!1ся тем, что, с целью по20 догрева шихты отходящими газами, в нем установлены решетки, выполненные из труо

ПРИСОСДИНСННЫС K КОЛЛЕКтОРаМ, ОДИН 113 KOTOрых служит осью поворота решеток.

2. Газоход по п. 1, от !и!а!Ощи!1ся тем, что

25 решетки выголнсны охлаждаемыми.

236495

Узел Р ри2 3
