Устройство связи с несколькими несущими, система связи с несколькими несущими и способ управления мощностью передачи

Устройство связи с несколькими несущими, система связи с несколькими несущими и способ управления мощностью передачи

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству связи с несколькими несущими (устройству многочастотной связи), системе связи с несколькими несущими (системе многочастотной связи) и способу управления мощностью передачи, и, в частности, к устройству многочастотной связи, системе многочастотной связи и способу управления мощностью передачи, предназначенным для индивидуального управления мощностью передачи множества поднесущих.

Уровень техники

В последние годы широкое распространение получила передача по каналам мобильной связи информации различных видов, помимо голосовых данных, такая как передача изображения и данных и т.д. Это означает, что повысились требования по обеспечению высокой надежности и передачи с высокой скоростью. Однако в случае передачи с высокой скоростью по каналу мобильной связи нельзя игнорировать влияние задержки волны из-за многолучевого распространения, а также ухудшения характеристик передачи по причине частотно-избирательного замирания.

Считается, что преодолеть частотно-избирательное замирание можно с помощью технологии связи с несколькими несущими (многочастотной связи), типичным представителем которой являются способы OFDM (МОЧР, мультиплексирование с ортогональным частотным разделением сигналов). Многочастотная связь представляет собой технологию, предназначенную для выполнения передачи с высокой скоростью, путем передачи данных с использованием множества поднесущих, скорость передачи на которых подавляют до величины, при которой не возникает избирательное по частоте замирание. В частности, при использовании способов OFDM, частоты множества поднесущих, по которым передают данные, установлены взаимно ортогонально. Поэтому при многочастотной передаче обеспечивается самая высокая эффективность использования частоты, и такая связь может быть осуществлена с использованием относительно простых аппаратных средств. По этой причине способы OFDM считаются способом связи - кандидатом для использования в мобильной системе связи четвертого поколения и в настоящее время подвергаются различным проверкам.

Например, в непатентном документе 1 исследуется возможность использования обычного способа управления мощностью передачи, применяемого в системе CDMA (МДКР, многостанционный доступ с кодовым разделением каналов), для связи с применением способов OFDM. В непатентном документе 1 описана технология индивидуального управления мощностью передачи множества поднесущих.

Работа с индивидуальным управлением мощностью передачи поднесущих описана на конкретном примере со ссылкой на фиг. 1A и фиг. 1B.

На фиг. 1A представлена мощность каждой поднесущей до выполнения управления мощностью передачи. Здесь приведено описание случая управления мощностью передачи шести взаимно ортогональных поднесущих с частотами от f1 до f6.

Мощность каждой поднесущей принята, например, равной 10 для поднесущей с частотой f_1, 8 для поднесущей с частотой f₂, 6 для поднесущей с частотой f₃, 5 для поднесущей c частотой f₄, 3 для поднесущей с частотой f₅ и 2 для поднесущей c частотой f₆. Дополнительно предполагается, что передаваемые данные модулируют с использованием способа QPSK (ФМКС, квадратурная фазовая манипуляция).

В описанных выше условиях в приемном устройстве, если значение целевой мощности передачи на бит для получения требуемого SIR (ОСП, отношение сигнал/помеха) принять равным 3, целевая мощность передачи для одного символа (то есть двух битов) будет равна 6, поскольку передаваемые данные модулируют с использованием способа QPSK. Такая целевая мощность передачи может быть определена как в передающем устройстве, так в приемном устройстве.

В случае, когда принимают решение использовать передающее устройство, значение принимаемой приемным устройством мощности для поднесущих на всех частотах от f₁ до f₆ передают в передающее устройство по каналам обратной связи и целевую мощность передачи определяют на основе этих принятых значений мощности, учитывая потери в канале передачи.

С другой стороны, в случае, когда принимают решение использовать приемное устройство, целевую мощность передачи в передающем устройстве определяют по принимаемой мощности в приемном устройстве, и команды управления мощностью передачи (ниже сокращенно обозначаются "TPC" (КУМ)), относящиеся к соответствующим поднесущим, передают по каналу обратной связи в передающее устройство таким образом, что мощность передачи каждой поднесущей становится целевой мощностью передачи.

Как показано на фиг. 1B, передающее устройство осуществляет управление таким образом, что мощность передачи на каждой поднесущей становится целевой мощностью передачи, равной 6, в соответствии с целевой мощностью передачи, определенной соответствующим устройством или командами TPC для каждой поднесущей, передаваемой по каналу обратной связи из приемного устройства.

В частности, мощность поднесущей на частоте f₁ уменьшают на 4, мощность поднесущей на частоте f₂ уменьшают на 2, мощность поднесущей на частоте f₃ остается без изменения, мощность поднесущей на частоте f₄ увеличивают на 1, мощность поднесущей на частоте f₅ увеличивают на 3 и мощность поднесущей на частоте f₆ увеличивают на 4.

Затем возможно подавлять генерирование пиковой мощности, специфичной для многочастотной связи, путем управления мощностью передачи и при этом возможно обеспечить требуемое значение SIR в приемном устройстве (Непатентный документ 1) Yoshiki, Sanpei, Morinaga: "Characteristics during application of multilevel transmission power control in OFDM subcarrier adaptive modulation systems", Technical Report of IEICE. SSE2000-71, RCS2000-60 (2000-07), pp. 63-68.

Сущность изобретения

Проблемы, решаемые изобретением

Однако в случае индивидуального управления мощностью передачи каждой поднесущей приемное устройство должно передавать по каналам обратной связи значение принятой мощности для каждой поднесущей или команды TPC, относящиеся к каждой поднесущей, и поэтому увеличивается нагрузка на пропускную способность каналов передачи от приемного устройства в передающее устройство. В частности, в случае, когда количество поднесущих велико, количество информации, которая должна быть передана по каналам обратной связи, становится чрезвычайно большим.

Кроме того, при таком управлении мощностью передачи, как описано выше, управление осуществляют таким образом, что, например, мощность поднесущей на частоте f₁ уменьшают на 4, и мощность поднесущей на частоте f₆ увеличивают на 4, так, что мощность каждой поднесущей становится целевой мощностью передачи. При этом в случае существенной флуктуации частотно-избирательного замирания и т.д. диапазон флуктуаций мощности каждой поднесущей при управлении мощностью передачи становится значительным, что, например, требует использовать усилители и т.д. с большим динамическим диапазоном.

Кроме того, в случае управления мощностью передачи с использованием команд TPC мощность передачи увеличивают или уменьшают для диапазона управления каждой команды TPC. Когда диапазон флуктуаций от целевого значения мощности передачи является существенным, требуется значительный период времени для того, чтобы привести значение мощности передачи к целевому значению мощности передачи.

Для решения описанных выше проблем настоящее изобретение направлено на устройство связи с несколькими несущими (устройство многочастотной связи), систему связи с несколькими несущими (систему многочастотной связи) и способ управления передачей, состоящий в уменьшении количества информации, требуемой для обратной связи, что уменьшает диапазон флуктуации мощности передачи и обеспечивает быстрое приведение к целевому значению мощности передачи.

Средство решения проблемы

В устройстве связи с несколькими несущими (устройстве многочастотной связи) в соответствии с настоящим изобретением используется конфигурация, состоящая из секции наложения, которая выполняет наложение соответствующих передаваемых символов на группы поднесущих, составляющих множество поднесущих, объединенных вместе в заданном количестве, секцию управления, выполняющую управление объединенной мощностью передачи групп поднесущих, на которые наложены передаваемые символы, и секцию передачи, выполняющую передачу сигналов с несколькими несущими (многочастотных сигналов), полученных путем управления объединенной мощностью передачи. А именно, в настоящем изобретении множество поднесущих, содержащихся в многочастотном сигнале, разделяют на небольшие группы поднесущих, при этом управляют объединенной мощностью каждой группы поднесущих, и обеспечивают то, что мощность передачи на бит передаваемых данных, наложенных на эти поднесущие, становится целевой мощностью передачи.

Предпочтительный эффект изобретения

В соответствии с настоящим изобретением уменьшается количество информации, требуемой для обратной связи, диапазон флуктуаций мощности передачи становится небольшим и становится возможным быстрое приведение к целевой мощности передачи.

Краткое описание чертежей

На фиг. 1A представлен пример работы при управлении мощностью передачи в соответствии с предшествующим уровнем техники;

На фиг. 1B представлен еще один пример работы при управлении мощностью передачи в соответствии с предшествующим уровнем техники;

На фиг. 2 показана блок-схема, представляющая существенные части конфигурации приемного устройства в соответствии с первым вариантом выполнения;

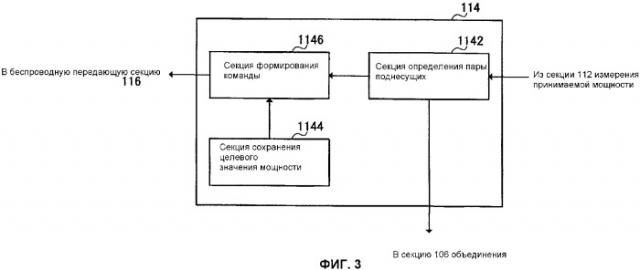

На фиг. 3 показана блок-схема, представляющая внутреннюю конфигурацию секции генерирования сигнала управления в соответствии с первым вариантом выполнения;

На фиг. 4 показана блок-схема, изображающая существенные части конфигурации передающего устройства в соответствии с первым вариантом выполнения;

На фиг. 5A представлен пример работы при управлении мощностью передачи в соответствии с первым вариантом выполнения;

На фиг. 5B показан дополнительный пример работы при управлении мощностью передачи в соответствии с первым вариантом выполнения;

На фиг. 6 показана блок-схема, изображающая существенные части конфигурации передающего устройства в соответствии со вторым вариантом выполнения; и

На фиг. 7 показана блок-схема, изображающая внутреннюю конфигурацию секции разнесения модуляции, в соответствии со вторым вариантом выполнения.

Подробное описание предпочтительного варианта осуществления

Ниже со ссылкой на чертежи приведено подробное описание предпочтительных вариантов выполнения настоящего изобретения.

(Первый вариант выполнения)

На фиг. 2 показана блок-схема, изображающая существенные части конфигурации приемного устройства в соответствии с первым вариантом выполнения настоящего изобретения. Приемное устройство, показанное на фиг. 2, состоит из беспроводной приемной секции 100, секции 102 удаления GI (ЗИ, защитного интервала), секции 104 FFT (БПФ, быстрого преобразования Фурье), секции 106 объединения, секции 108 демодуляции, секции 110 декодирования, секции 112 измерения принимаемой мощности, секции 114 генерирования сигнала управления и беспроводной передающей секции 116.

Беспроводная приемная секция 100 принимает сигналы через антенну и подвергает принимаемые сигналы заданной обработке беспроводного приема (преобразование с понижением частоты, А/Ц преобразование и т.д.).

Секция 102 удаления GI удаляет защитный интервал, введенный в принимаемые сигналы. "Защитный интервал" представляет собой секцию каждого символа многочастотного сигнала, когда конечную секцию символа дублируют в заголовке.

Секция 104 FFT выполняет быстрое преобразование Фурье принимаемого сигнала и разделяет данные по каждой из поднесущих.

Секция 106 объединения комбинирует пары, составляющие поднесущие, в соответствии с информацией, относящейся к паре поднесущих, описанных ниже, и передает их в секцию 108 демодуляции.

Секция 108 демодуляции демодулирует пары объединенных поднесущих и передает демодулированные данные в секцию 110 декодирования.

Секция 110 декодирования затем декодирует демодулированные данные и выводит эти декодированные данные.

Секция 112 измерения принимаемой мощности измеряет принимаемую мощность каждой поднесущей принимаемого сигнала и выводит результаты измерения в секцию 114 генерирования сигнала управления.

Секция 114 генерирования сигнала управления генерирует сигнал управления, предназначенный для управления мощностью передачи передающего устройства, описанного ниже, в соответствии с результатами измерения принимаемой мощности для каждой поднесущей, приводя таким образом принимаемую мощность в данном устройстве к целевой принимаемой мощности.

В частности, секция 114 генерирования сигнала управления состоит из секции 1142 определения пар поднесущих, секции 1144 сохранения целевого значения мощности и секции 1146 формирования команды, как показано на фиг. 3.

Секция 1142 определения пар поднесущих размещает множество поднесущих, содержащихся в многочастотном сигнале, на пары, уведомляет секцию 106 объединения об информации, относящейся к этим парам поднесущих, комбинирует принимаемую мощность каждой пары поднесущих и выводит полученную объединенную принимаемую мощность в секцию 1146 формирования команды.

Предпочтительно, чтобы частоты поднесущих в парах поднесущих существенно отличались друг от друга. Благодаря использованию пар поднесущих с существенно отличающимися частотами в случае, когда происходит существенное ухудшение одной поднесущей из-за частотно-избирательного замирания, сохраняется вероятность того, что другая поднесущая не будет ухудшена в такой же степени.

Кроме того, в данном варианте выполнения предполагается, что пары поднесущих уже определены в соответствии с частотой, но это определение также возможно производить вместе с регулировкой в соответствии с принимаемой мощностью каждой поднесущей, измеряемой секцией 112 измерения принимаемой мощности. Когда пары поднесущих являются переменными, передающее устройство, описанное позже, уведомляют об определенных парах поднесущих.

Секция 1144 сохранения целевого значения мощности сохраняет целевое значение мощности для принимаемой мощности таким образом, чтобы SIR собственного устройства становилось равным требуемому значению SIR. Например, в качестве целевой мощности сохраняют значение принимаемой мощности на бит. Если затем используют способ модуляции QPSK, поскольку два бита включены в один символ, целевое значение принимаемой мощности для одного символа будет равно удвоенному целевому значению мощности, сохраненному в секции 1144 сохранения целевого значения мощности. Аналогично, если используют способ модуляции 16QAM, тогда в один символ будут включены 4 бита. Целевое значение принимаемой мощности для одного символа в этом случае составляет 4-кратное значение целевого значения мощности, сохраненное в секции 1144 сохранения целевого значения мощности. Целевое значение принимаемой мощности для одного символа поэтому представляет собой целевое значение принимаемой мощности для одной поднесущей. Кроме того, целевое значение принимаемой мощности для пары поднесущих является вдвое большим, чем целевое значение принимаемой мощности для одной поднесущей.

Секция 1146 формирования команды выполняет сравнение объединенной принимаемой мощности для соответствующих пар поднесущих и целевого значения принимаемой мощности, формирует команду, указывающую разность мощности этих двух значений принимаемой мощности, и генерирует сигнал управления, содержащий сформированную команду. Разность мощности, указанная этой командой, указывает необходимую величину увеличения или уменьшения для объединенной мощности передачи каждой пары поднесущих так, что в случае, если объединенная мощность передачи для каждой пары поднесущих увеличивается или уменьшается на эту разность мощности, тогда объединенная принимаемая мощность для пар поднесущих, принимаемых в соответствующем устройстве, становится равной целевому значению принимаемой мощности сигнала.

Это означает, что требуется суммарное количество команд только для половины всего количества поднесущих, что соответствует парам поднесущих.

И снова, как показано на фиг. 2, беспроводная передающая секция 116, показанная на фиг. 2, подвергает сигнал управления, поступающий из секции 114 генерирования сигнала управления, заданной обработке беспроводной передачи (преобразование Ц/А, преобразование с повышением частоты и т.д.) для передачи через антенну.

На фиг. 4 показана блок-схема, представляющая существенные части конфигурации передающего устройства в соответствии с этим вариантом выполнения. Передающее устройство, показанное на фиг. 4, состоит из секции 200 кодирования, секции 202 повторения, секции 204 модуляции, мультиплексора 206, преобразователя 208 S/P (П/П), секции 210 IFFT (ОБПФ, обратное быстрое преобразования Фурье), секции 212 управления мощностью передачи, секции 214 введения GI, беспроводной передающей секции 216, беспроводной приемной секции 218 и секции 220 декодирования сигнала управления.

Секция 200 кодирования кодирует передаваемые данные и передает полученные кодированные данные в секцию 202 повторения. Секция 202 повторения дублирует (повторяет) каждый бит, составляющий кодированные данные, и передает закодированные данные, которые имеют удвоенную длину, в секцию 204 модуляции.

Секция 204 модуляции модулирует кодированные данные, передаваемые секцией 202 повторения, и выводит полученные кодированные данные в мультиплексор 206. В данном варианте выполнения в секции 204 модуляции в качестве способа модуляции используют 16QAM. Поэтому четыре бита составляют один символ. Однако в результате того, что выполняется повторение в секции 202 повторения, получают два символа для каждого символа, и количество информации, которую можно передать за единицу времени, будет таким же, как и в случае использования QPSK в качестве способа модуляции.

Мультиплексор 206 мультиплексирует модулированные данные, выводимые секцией 204 модуляции, и существующие данные пилот-сигнала и передает полученный мультиплексированный символ в преобразователь 208 S/P.

Преобразователь 208 S/P подвергает мультиплексированные символы последовательно/параллельному преобразованию и выводит мультиплексированные символы в виде множества последовательностей в секцию 210 IFFT. Преобразователь 208 S/P выполняет последовательно/параллельное преобразование таким образом, что два одинаковых символа, полученных в результате повторения, накладываются на одну и ту же пару поднесущих.

Секция 210 IFFT подвергает множество последовательностей мультиплексированных символов, поступающих с выхода преобразователя 208 S/P, обратному быстрому преобразованию Фурье для наложения на множество поднесущих. В это время секция 210 IFFT накладывает одинаковые мультиплексированные символы на пару поднесущих, как описано выше.

Секция 212 управления мощностью управляет мощностью передачи каждой поднесущей в соответствии с командами управления мощностью передачи, содержащимися в сигналах управления, переданных приемным устройством, и выводит многочастотные сигналы, содержащие эти поднесущие, в секцию 214 ввода GI. В частности, секция 212 управления мощностью передачи рассчитывает объединенную мощность для пар поднесущих и увеличивает или уменьшает рассчитанную объединенную мощность на разность мощности, указанную командой, содержащейся в сигнале управления. А именно в случае, когда, например, команда указывает увеличение мощности на 4, секция 212 управления мощностью передачи увеличивает на 2 мощность каждой из поднесущих, составляющих пару.

Секция 214 ввода GI вводит защитные интервалы путем дублирования битов на концевом участке многочастотного сигнала для добавления к заголовку.

После ввода защитных интервалов беспроводная передающая секция 216 подвергает многочастотный сигнал заданной обработке беспроводной передачи (преобразование Ц/А, преобразование с повышением частоты и т.д.) для передачи его через антенну.

Беспроводная приемная секция 218 принимает сигналы управления, передаваемые приемным устройством, и подвергает эти сигналы заданной обработке беспроводного приема (преобразование с понижением частоты, А/Ц преобразование и т.д.).

Секция 220 декодирования сигнала управления декодирует принимаемые сигналы управления и выводит команды для управления мощностью передачи, содержащиеся в этих сигналах управления, в секцию 212 управления мощностью передачи.

Далее приведено описание конкретного примера работы при управлении мощностью передачи в приемном устройстве и передающем устройстве в соответствии с вариантом выполнения описанной выше конфигурации.

Вначале принимают многочастотный сигнал с помощью беспроводной приемной секции 100 приемного устройства в соответствии с данным вариантом выполнения, который показан на фиг. 2, и выполняют заданную обработку беспроводного приема (преобразование с понижением частоты, А/Ц преобразование и т.д.). Защитные интервалы затем удаляют из многочастотного сигнала в секции 102 удаления GI, сигнал подвергают быстрому преобразованию Фурье в секции 104 FFT и разделяют на множество поднесущих.

Множество поднесущих затем комбинируют по парам поднесущих в секции 106 объединения в соответствии с уведомлением из секции 1142 определения пары поднесущих, находящейся в секции 114 генерирования сигнала управления. Поскольку одни и те же символы наложены друг на друга в парах поднесущих, обеспечивается возможность компенсировать влияние замирания, возникающего в чередующихся поднесущих. Пары объединенных поднесущих затем демодулируют в секции 108 демодуляции, декодируют в секции 110 декодирования и получают декодированные данные.

С другой стороны, принимаемую мощность для множества поднесущих измеряют в секции 112 измерения принимаемой мощности. Измеренное значение принимаемой мощности каждой из поднесущих затем выводят в секцию 1142 определения пар поднесущих в секции 114 генерирования сигнала управления.

Объединенную принимаемую мощность заранее определенных пар поднесущих затем рассчитывают в секции 1142 определения пар поднесущих и выводят в секцию 1146 формирования команды. После этого в секцию 106 объединения передают информацию о парах поднесущих.

Объединенную принимаемую мощность пар поднесущих затем сравнивают с целевой принимаемой мощностью, сохраненной в секции 1144 сохранения целевой мощности, с использованием секции 1146 формирования команды и получают команду, указывающую разность мощности объединенной принимаемой мощности и целевого значения принимаемой мощности. Целевое значение принимаемой мощности представляет собой принимаемую мощность, обеспечивающую значение SIR в приемном устройстве, равное требуемому значению SIR. Принимаемая мощность может быть затем увеличена или уменьшена путем увеличения или уменьшения мощности передачи в передающем устройстве в соответствии со сформированной командой, в результате чего реализуется требуемое значение SIR.

После ввода сигнала управления команду, сформированную секцией 1146 формирования команды, подвергают заданной обработке беспроводной передачи (преобразование Ц/А, преобразование с повышением частоты и т.д.), выполняемой беспроводной передающей секцией 116, и передают через антенну.

Команды сформированы таким образом, чтобы они соответствовали парам поднесущих. Это означает, что количество команд, равное половине количества поднесущих, передают по каналу обратной связи вместо передачи информации обратной связи для управления мощностью передачи каждой из поднесущих. Поэтому обеспечивается возможность уменьшить количество информации обратной связи для управления мощностью передачи.

Кроме того, в данном варианте выполнения для пар поднесущих сравнивают объединенную принимаемую мощность и целевое значение принимаемой мощности. Однако поднесущие не обязательно должны быть разбиты на пары, но также могут быть разбиты на группы по три или больше, при этом сравнивают объединенную принимаемую мощность и целевое значение принимаемой мощности. В случае групп, состоящих из трех или больше поднесущих, одну команду формируют для каждой группы поднесущих. Это обеспечивает возможность дополнительно уменьшить количество информации, требуемой для обратной связи.

Сигнал управления, передаваемый приемным устройством, в соответствии с данным вариантом выполнения принимают в беспроводной приемной секции 218 передающего устройства в соответствии с данным вариантом выполнения, показанным на фиг. 4, и при этом выполняют заданную обработку беспроводного приема (преобразование с понижением частоты, А/Ц преобразование и т.д.). Такой сигнал управления затем декодируют в секции 220 декодирования сигнала управления, и команду, содержащуюся в сигнале управления, выводят в секцию 212 управления мощностью передачи.

С другой стороны, передаваемые данные, передаваемые с помощью такого передающего устройства, кодируют в секции 200 кодирования и при этом выполняют повторение в секции 202 повторения. Повторение, выполняемое в секции 202 повторения, осуществляют таким образом, чтобы удвоить каждый бит кодированных передаваемых данных. В результате выполнения такого повторения обеспечивается возможность взаимного наложения одного и того же бита на обе поднесущие, составляющие пару. А именно в данном варианте выполнения секция 202 повторения дублирует каждый бит, так что обеспечивается дублирование для управления мощностью передачи пар поднесущих. Однако в случае управления мощностью передачи с использованием групп из трех поднесущих секция 202 повторения повторяет каждый бит три раза.

Передаваемые данные, подвергаемые повторению, модулируют с помощью секции 204 модуляции с использованием способа 16QAM. А именно биты кодируют таким образом, что каждые четыре бита составляют один символ. При этом один и тот же бит модулируют два раза одновременно, поскольку было выполнено повторение в секции 202 повторения. Из-за этого один и тот же символ выводят по два раза одновременно из секции 204 модуляции. Поэтому количество информации, которую может передавать секция 204 модуляции за единицу времени, при выполнении модуляции с использованием способа 16QAM будет таким же, как и в случае выполнения модуляции по способу QPSK.

Кроме того, в случае, когда в секции 204 модуляции выполняют модуляцию 64QAM во время управления передаваемой мощностью с использованием трех поднесущих в качестве группы вместо пар поднесущих, количество информации, которую возможно передать за единицу времени, будет таким же, как и в случае выполнения модуляции, с использованием способа QPSK.

Данные модуляции, полученные в результате модуляции, мультиплексируют с данными пилот-сигнала с помощью мультиплексора 206, и мультиплексированные символы передают в преобразователь 208 S/P. Мультиплексированные символы преобразуют в последовательно/параллельную форму в преобразователе 208 S/P, и множество мультиплексированных символов параллельно передают в секцию 210 IFFT.

Последовательное/параллельное преобразование в преобразователе 208 S/P выполняют таким образом, что два одинаковых мультиплексированных символа соответственно накладывают друг на друга на пары поднесущих. А именно из мультиплексора 206 выводят два одинаковых мультиплексированных символа в результате повторения. Однако вместо выполнения последовательного/параллельного преобразования таким образом, что одинаковые мультиплексированные символы накладывают на поднесущие, расположенные на соседних частотах, преобразователь 208 S/P выполняет преобразование так, что пары поднесущих с существенно отличающимися частотами накладывают друг на друга.

Мультиплексированные символы, выводимые параллельно из преобразователя 208 S/P, подвергают обратному быстрому преобразованию Фурье в секции 210 IFFT для наложения множества поднесущих. При этом одинаковые мультиплексированные символы накладывают на пары поднесущих. Поднесущие, на которые были наложены мультиплексированные символы, затем выводят в секцию 212 управления мощностью передачи и выполняют управление мощностью передачи.

Далее будет приведено описание конкретного примера управления мощностью передачи секции 212 управления мощностью передачи.

На фиг. 5A показан пример мощности поднесущих на выходе секции 210 IFFT. Здесь выводят шесть поднесущих от № 1 до № 6 для частот от f₁ до f₆ и при этом задают мощность поднесущей № 1, равную 10, мощность поднесущей № 2, равную 8, мощность поднесущей № 3, равную 6, мощность поднесущей № 4, равную 5, мощность поднесущей № 5, равную 3, и мощность поднесущей № 6, равную 2. Здесь поднесущая № 1 и поднесущая № 4, поднесущая № 2 и поднесущая № 5 и поднесущая № 3 и поднесущая № 6 соответственно составляют пары поднесущих. Как описано выше, на пары поднесущих налагают одинаковые мультиплексированные символы.

Для сравнения с предшествующим уровнем техники, который был непосредственно описан выше, в соответствии с данным вариантом выполнения предполагается, что в приемном устройстве формируют команду для уменьшения на 3 объединенной мощности передачи для пар поднесущей № 1 и поднесущей № 4, формируют команду для увеличения на 1 объединенной мощности передачи для пары поднесущей № 2 и поднесущей № 5 и формируют команду для увеличения на 4 объединенной мощности передачи для пары поднесущей № 3 и поднесущей № 6. А именно из приемного устройства передают команды для обеспечения объединенной мощности передачи для каждой поднесущей, равной 12, другими словами, передают команду для приведения мощности передачи на одну поднесущую, равной 6.

В данном варианте выполнения, поскольку объединенная мощность передачи поднесущей № 1 и поднесущей № 4 принята равной 12, мощность передачи поднесущей № 1 уменьшают до 8,5 и мощность передачи поднесущей № 4 уменьшают до 3,5. А именно из приемного устройства передают команду, указывающую уменьшение объединенной мощности передачи на 3 для пары поднесущих. Мощность передачи для пары поднесущая № 1 и поднесущая № 4 затем уменьшают на 1,5 для каждой из них.

Точно так же, поскольку объединенная мощность передачи поднесущей № 2 и поднесущей № 5 принята равной 12, мощность передачи поднесущей № 2 увеличивают до 8,5 и мощность передачи поднесущей № 5 увеличивают до 3,5. А именно из приемного устройства для пары поднесущих передают команду, указывающую увеличение объединенной мощности передачи на 1. Мощность передачи пары поднесущая № 2 и поднесущая № 5 затем увеличивается на 0,5 для каждой из них.

Кроме того, поскольку объединенная мощность передачи поднесущей № 3 и поднесущей № 6 принята равной 12, мощность передачи поднесущей № 3 увеличивают до 8 и мощность передачи поднесущей № 6 увеличивают до 4. А именно команду, указывающую, что объединенная мощность передачи должна быть увеличена на 4, передают из приемного устройства для этой пары поднесущих. Мощность передачи пары поднесущая № 3 и поднесущая № 6 затем увеличивают на 2 для каждой из них.

В результате мощность передачи каждой из поднесущих № 1 - № 6 становится такой, как показано на фиг. 5B. При сравнении фиг. 5B с фиг. 1B можно видеть, что мощность передачи каждой из поднесущей на фиг. 1B равна 6, а мощность передачи каждой из поднесущей на фиг. 5B отличается друг от друга.

Однако на фиг. 5B объединенная мощность передачи для пар поднесущая № 1 и поднесущая № 4, поднесущая № 2 и поднесущая № 5 и поднесущая № 3 и поднесущая № 6 все равны 12. Поскольку одни и те же мультиплексированные символы наложены на поднесущие каждой из пар, суммарная мощность передачи на 1 бит передаваемых данных будет одинаковой, как в случае, показанном на фиг. 5B, так и в случае, показанном на фиг. 1B.

С другой стороны, в предшествующем уровне техники мощность передачи поднесущих делают одинаковой и равной 6 и поэтому необходимо увеличивать или уменьшать мощность передачи поднесущих (поднесущие с частотой f₁ и частотой f₆) максимум на 4. В этом отношении в соответствии с данным вариантом выполнения достаточно увеличить мощность передачи поднесущей № 3 и поднесущей № 6 не больше чем на 2 соответственно. Поэтому при управлении объединенной мощностью передачи в результате разбиения поднесущих на пары необходимый диапазон флуктуаций мощности передачи может быть меньшим.

В многочастотный сигнал, содержащий поднесущие, мощностью передачи которых управляют, вводят защитные интервалы в секцию 214 ввода GI, которая дублирует оконечные участки, добавляя их к верхнему участку, затем его подвергают заданной обработке беспроводной передачи (Ц/А преобразование, преобразование с повышением частоты и т.д.) в беспроводной передающей секции 216 и передают через антенну.

Переданный многочастотный сигнал принимают с помощью приемного устройства в соответствии с данным вариантом выполнения в виде поднесущих, объединенных в пары, и демодулируют и декодируют.

В соответствии с данным вариантом выполнения приемное устройство передает в передающее устройство команду обратной связи, обозначающую разность мощности между объединенной принимаемой мощностью для пар поднесущих. Передающее устройство затем увеличивает или уменьшает объединенную мощность передачи каждой пары поднесущих на величину разности мощности, указанную в команде обратной связи. Количество информации, которую необходимо передавать по каналу обратной связи, поэтому уменьшается, диапазон флуктуации мощности передачи становится меньшим и становится возможным быстрое приведение к целевому значению мощности передачи по сравнению со случаем флуктуации мощности передачи для каждой из поднесущих в направлении к отдельному целевому значению мощности передачи.

(Второй вариант выполнения)

Свойство второго варианта выполнения настоящего изобретения состоит во взаимном наложении на соответствующие пары поднесущих, состоящих из синфазного компонента (ниже обозначается как компонент I (синфазный компонент)) и квадратурного компонента (ниже обозначается как компонент Q (квадратурный)), разделенных во время разнесения модуляции.

Конфигурация приемного устройства в соответствии с данным вариантом выполнения используется такая же, как и для приемного устройства, в соответствии с первым вариантом выполнения и поэтому не описана.

На фиг. 6 показана блок-схема, представляющая существенные части конфигурации передающего устройства, в соответствии с данным вариантом выполнения. На этом чертеже части, которые совпадают с представленными на фиг. 4, обозначены теми же ссылочными позициями и не описаны. Передающее устройство в соответствии с данным вариантом выполнения имеет конфигурацию передающего устройства в соответствии с первым вариантом выполнения, при этом секция 202 повторения удалена и добавлена секция 300 разнесения модуляции.

Секция 300 разнесения модуляции разделяет символы, полученные в результате демодуляции в секции 204 демодуляции, на компоненты I и компоненты Q, комбинирует путем замены одного из этих компонентов компонентом другого символа и выводит результат.

В частности, как показано на фиг. 7, секция 300 разнесения модуляции состоит из секции 3001 поворота, секции 3002 разделения IQ, буфера 3003, буфера 3004, перемежителя 3005 и секции 3006 объединения.

Секция 3001 поворота поворачивает символы, модулированные с использованием способа QPSK в секции 204 модуляции, на 26,6 градусов в плоскости IQ. В результате положение символа затем перемещают в некоторую точку при размещении точки сигнала 16QAM. Затем благодаря выполнению такого перемещения становится возможным определить положение символа только по одному из компонента I или компонента Q символа.

Секция 3002 разделения IQ разделяет компонент I и компонент Q символа после разделения.

В буфере 3003 временно сохраняются разделенные I-компоненты символов.

В буфере 3004 временно сохраняются разделенные Q-компоненты символов.

Перемежитель 3005 чередует Q-компонент, сохраненный в буфере 3004, принимает решение в отношении Q-компонента, который должен быть скомбинирован с I-компонентом, поступающим
