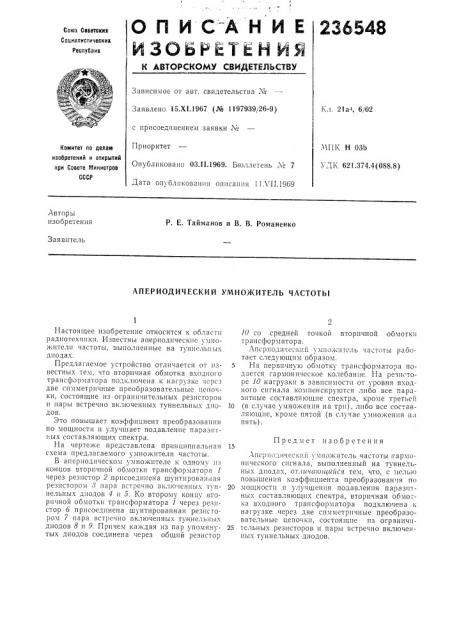

О П И С А Н И Е 236548

ИЗОЬРETi:Н ИЯ

Со1оз Свввтскив

Социалистическив

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 21а.1, 6/02

Заявлено 15.Х1.1967 (№ 1197939;26-9) с присоединением заявки М

МПК Н 03Ь

УДК 621.374.4(088.8) Приоритет

Опубликовано 03.1 I.1969. Бюллетень ¹ 7

Дата опубликования описания 11Х11.1969

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

P. Е. Тайманов и В. В. Романенко

Заявитель

АПЕРИОДИЧЕСКИЙ УМНОЖИТЕЛЬ ЧАСТОТЫ

Предмет изобретения

Настоящее изобретение относится к области радиотехники. Известны апериодическис умно>кители частоты, выпоги1енные на туннельны.; диодах.

Предлагаемое устройство отличается от известных тем, что вторичная обмотка входного трансформатора подключена к нагрузке черсз две симметричные преобразовательные IIeIIo Iки, состоящие из ограничительных резисторов и пары встречно включенных туннельны., диодов.

Это повышает коэффициент преобразования по мощности и улучшает подавление паразитI-:I u составляющих спектра.

На чертеже представлена принципиальная схема предлагаемого умножителя частоты.

В апериодическом умножителе к одному иs концов вторичной обмотки трансформатора через резистор 2 присоединена шунтированная резистором,3 пара встречно включенных туинельных диодов 4 и 5. Ко второму концу вторичной обмотки трансформатора 1 через резистор 6 присоединена шунтированная резистором 7 пара встречно включенных туннельных диодов 8 и 9. Причем каждая из пар упомянутых диодов соединена через общий резистор

10 со средней точкой вторичной обмотки трансформатора.

Ап(срио ди 1сский 3 миоясит1 ль 1астоты ра100тает следующим образом.

5 На первичную обмотку трансформатора подается гармоническое колебание. На резисторе 10 нагрузки в зависимости от уровня входного сигнала компенсируются либо все паразитные составляющие спектра, кроме третьей

10 (в случае умножения на три), либо все составляющие, кроме пятой (в случае умножения и,1 пять) .

Апсриодический умножитель частоты гармонического сигнала, выполненный на туннельных диодах, отличающийся тем, что, с целью повышения коэффшп1ента преобразован 1я по

20 мощности и улучшения подавления паразитных составляющих спектра, вторичная обмотка Входного трансфорзIатора подключена к нагрузке через две симметричные преобразовательные цепочки, состоящие из ограничи25 тельных резисторов и пары встречно включенных туннельных диодов.
