Реферат

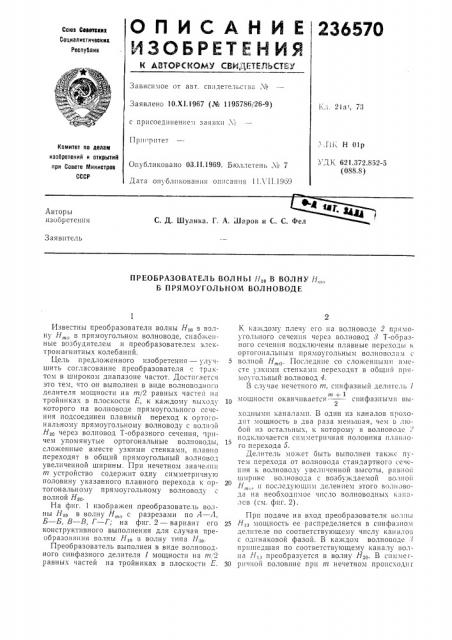

ОПИСАНИЕ

ИЗОБРЕТЕК ИЯ

К АВТОРСКОМУ НЕЙДЕТЕ,ЛЬСТЕЦУ

Свита Свавтаюа

Социалистических

Республик

Зависимое от авт, свидетельства Хо

Заявлено 10.Х1.1967 (№ 1195786/26-9) 1iл. 2ia, 73 с присоединение.; заявки X

Приоритет г11 Н

Комитет по делам изобретений и открытий при Савете Министров

СССР

УД 1<, 621.372.852-5 (088.8) Опубликовано 03.11.1969. Бюллетень ¹ 7

Дата опублнкования описания 11Л 11.1959

Авторы изобретения

С. Д. Шулика. Г. А. Шаров и С. С. Фел

Заявитель

ПРЕОБРАЗОВАТЕЛЬ BOJIHhl Нтс В ВОЛНУ Н„„, В ПРЯМОУГОЛЬНОМ ВОЛНОВОДЕ

Известны преобразователи волны Н„в волну Н„„в прямоугольном волноводе, снабженные возбудителем и преобразователем электромагнитных колебаний.

Цель предложенного изобретения — улучшить согласование преобразователя с тр,<ктом в широком диапазоне частот. Достигается это тем, что он выполнен в виде волноводно"<> делителя мощности на т/2 равных частей на тройниках в плоскости Е, к каждому выходу которого на волиоводе прямоугольного сечения подсоединен плавный переход к ортогональному прямоугольному волноводу с волной

Нзс через волновод T-образного сечения, причем упомянутые ортогональные вол»оводы, сложенные вместе узкими стенками, плавно переходят в общий прямоугольный волновод увеличенной ширины. При нечетном значении т устройство содержит одну симметричную половину. указанного плавного перехода к ортогональному прямоугольному волноводу волнои Нес.

На фиг. 1 изображен преобразователь волны Н» в волну Н„„с разрезами по А — Л, Б — Б,  — В, à — Г; на фиг. 2 — вариант его конструктивного выполнения для случая преобразования волны Нтс в волну типа Нзp

Преобразователь выполнен в виде волноводного синфазного делителя 1 мощности на m." 2 равных частей на тройниках в плоскости Е.

K каждому плечу его иа волноводе 2 прямоугольного сечения через волновод 8 Т-образного сечения подключены плавные переходы к ортогональным прямоугольным волноводати с

5 волной Н„„,. Последние со cëîæåí»ûì, J3мссте узкими стенками переходят в общий пр»моугольный волновод 4.

В случае нечетного ттт, синфазный делипгсль 1

1)2 + 1 мощности оканчивается синфазпыми вы2 ходными каналами. В один из каналов проходит мощность в два раза меньшая, чем в,любой из остальных, и которому в волноводе подключается симметричная половина п13<3iloго перехода 5.

Делитель может быть выполнен также путем перехода от волновода стандартного сечения к волноводу увеличенной высоты, рав ой ш«рине волновода с возбуждаемой волной

Н„„„и последующим делением этого волновода на необходимое число волноводных «H»àлсв (см. фиг. 2).

При подаче на вход преобразователя волны

25 Н<с мощность ее РаспРеделЯетсЯ в синфазном делителе по соответствующему числу каналов с одинаковой фазой. В каждом волноводе 4 пришедшая по соответствующему каналу волна Н„преобразуется в волну Н,, В симмегЗО ри шой половине при лг нечетном происходит
