Реферат

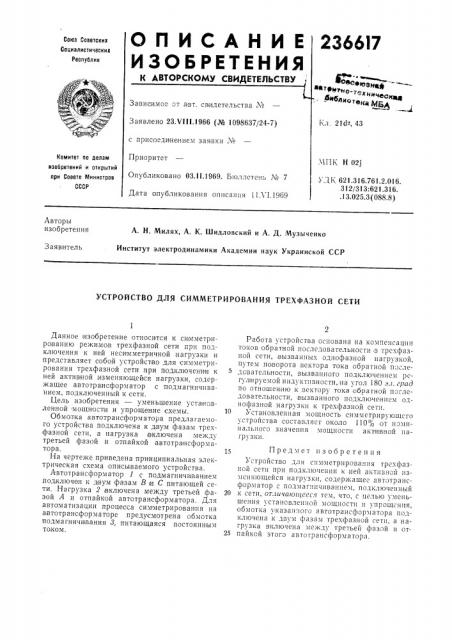

Союз Советских

Социалистических

Республик

k е т- евс тез.т,т у " втетФтегно-т „ тэх иич,ео„ пиРтввт ц Qg Ь

Кл. 21d-, 43

МПК Н 02j

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД К 621.316.761.2.016.

312/313:621.316. .13.025.3(088.8) Авторы изобретения

А. Н. Милях, А. К. Шидловский и А. Д. Музыченко

Институт электродинамики Академии наук Украинской ССР

Заявитель

УСТРОЙСТВО ДЛЯ СИММЕТРИРОВАНИЯ ТРЕХФАЗНОЙ СЕТИ

Данное изобретение относится к симметриро ванию режимов трехфазной сети при подключения к ней несимметричной нагрузки и представляет собой устройство для симметрирования трехфазной сети при подключении к ней активной изменяющейся нагрузки, содержащее автотрансформатор с подмагничиванием, подключенный к сети.

Цель изобретения — уменьшение установленной мощности и упрощение схемы. 10

Обмотка автотрансформатора предлагаемого устройства подключена к двум фазам трехфазной сети, а нагрузка включена,между третьей фазой и отпайкой автотра нсфорзтатора. 15

На чертеже пр иведена принципиальная электрическая схема описываемого устройства.

Автотрансформатор 1 с подмагничиванием подключен к двум фазам В m С питающей сети. Нагрузка 2 включена между третьей фа- 20 зой А и отпайкой автотрансформатора. Для автоматизации процесса симметрирования на автотрансформаторе предусмотрена обмотка подмагничивания 8, питающаяся постоянным током. 25

Работа устройства основана на компенсации токов обратной последовательности в трехфазной сети, вызванных однофазной нагрузкой, путем поворота вектора гока обратной последовательности, вызванного подключением регулируемой индуктивности, на угол 180 эл. град по отношению к .вектору гока обратной последовательности, вызванного подключением однофазной нагрузки к трехфазной сеги.

Установленная мощность симметрируюшего устройства составляет около 110 0 от номинального значения мощности акгивной нагрузки.

Предмет изобретения

Устройство для сим,метрирования трехфазной сети при подключении к ней активной изменяющейся нагрузки, содержащее автотрансформатор с подмагничиванием, подключенный к сети, отличаютцееся тем, что, с целью уменьшения установленной мощности и упрощения, обмотка указанного автотрансформатора подключена к двум фазам трехфазной сети, а нагрузка включена между третьей фазой и отпайкой этого автотрансформатора.
