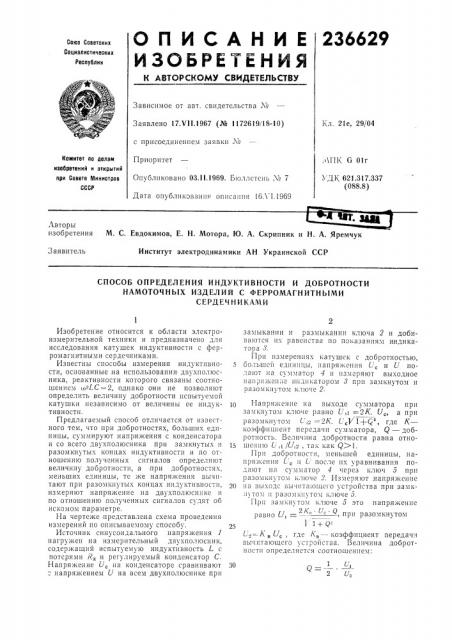

О П И С А Н И Е 236629

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

1;л. 21е, 29/04

Заявлено 17.VII.1967 (№ 1172619/18-10) с присоединением заявки ¹

Приоритет

Опубликовано ОЗ.I I.1969. Б1оллстснь ¹ 7

Дата опубликования описания 1бЛ 1.19б9

;!1ПЕ 6 Оlг

УДIi 621,317.337 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

М. С. Евдокимов, Е. Н. Мотора, Ю. А. Скрипник и H. А. Яремчук

Институт электродинамики АН Украинской ССР

Заявитель

СПОСОБ ОПРЕДЕЛЕНИЯ ИНДУКТИВНОСТИ И ДОБРОТНОСТИ

НАМОТОЧНЫХ ИЗДЕЛИЙ С ФЕРРОМАГНИТНЫМИ

СЕРДЕЧ Н ИКАМИ

1 U

q 2 с„

Изобретение относится к области электроизмерительной техники и предназначено для исследования катушек индуктивности с ферромагнитными сердечниками.

Известны способы измерения индуктпвности, основанные на использовании двухполюсника, реактивности которого связаны соотношением I.>2LC =2, однако они не позволяют определить величину добротности испытуемой катушки независимо от величины ее индуктивности.

Предлагаемый способ отличается от известного тем, что при добротностях, больших единицы, суммируют напряжения с конденсатора и со всего двухполюсника при замкнутых и разомкнутых концах индуктивностп и по отношению полученных сигналов определяют величину добротности, а при добротностях, меньших единицы, тс >ке напряжения Вычитают при разомкнутых концах индуктивности, измеряют напряжение на двухполюснике н по отношению полученных сигналов судят об искомом параметре.

На чертеже представлена схема проведения измерений по описываемому способу.

Источник синусоидального напряжения 1 нагружен на измерительный двухполюсник, содержащий испытуемую индуктивность L c потерями )7, и регулируемый конденсатор С.

Напряжение U, на конденсаторе сравнивают

" напряжением С на всем двухполюснике при замыкании и размыкании ключа 2 и добива1отся их равенства по показаниям индикатора > .

Прн измерениях. катушек с добротностью, 5 большей единицы, напря)кения U, и 1/ пода!от на сумматор 4 и измеряют выходное напр!!жеп 1с Iiiiä!1кятором 8 при зях!Кнутом и разомкнутом ключе 2.

Напряжение на выходе сумматора при замкнутом ключе равно U.I =2К. U, а при разомкнутом 1- -2 =2K с,3 1+Q, где К— коэффициент передачи сумматора, Q — добротность. Величина добротности равна отно15 шс. 11!Iо Ь -I /U:2, та! как Q)1.

Пр11 добротности, меньшей единицы, напряжсння с, и С после пх уравнивания подают на сумматор 4 через кл1оч 5 прп разомкнутом кл!очс 2. Измеряют напряжение

20 на выходс вычнтаюшсго устройства при замк:!утом и разомкнутом ключе 5.

Прн замкнутом ключе 5 это напряжение равно 1 °, при разомкнутом

2К„Uc Q

25 +

1 = K, U,, где 1(, — коэффициент передачи вычитаютцсго устройства. Величина добротности определястся соотношением:

236629

Предмет изобрстсния

Составитель B. Фетина

Гсдактор Е. Мельникова Тсхрсд Л. К. Малова

Корректор T. д. Чунаева

Заказ 1153, 2 Тира>к 480 Подписное

ЦНИИПИ комитета по делам изоорстс||ив и открыгий при Совете Министров CCCP

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Способ определения индуктивности и добротности намотоkklk>kx изделии с ферромагнитными сердечниками, основанный на испо Ib30ванин дв хпол10сника, реактивностll кОтОрО

lo связаны соотношением (;) - J.C =- 2, отличаюи|ийся тс»|, что, с целью независимого от индуктивности определения добротности, при добротностях, больших единицы, суммируют напряжения с конденсатора и со всего двухполюсника при замкнутых и разомкнутых концах индуктивности и по отношеншо полученных сигналов определяют величину доо5 ротности, а при добротностях, меньших единицы, те же напряжения вычитают при разомкнутых концах индуктивности, измеряют напрюкение на двухполюснике и по отношению полученных сигналов судят 00 искомом

10 параметре.
