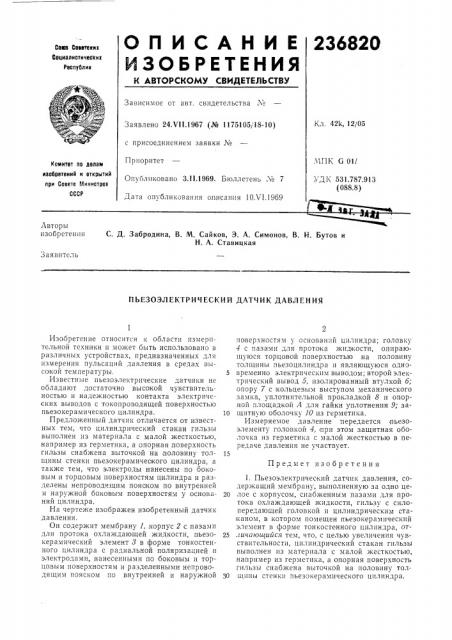

О П И С А Н И Е 236820
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Секта Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 42k, 12/05
Заявлено 24Х1!.1967 (№ 1175105 18-10) с присоединением заявки №
Приоритет
Опубликовано 3,11.1969. Бюллетень ¹ 7
Дата опубликования описания 10Л 1.1969,ЧПК 6 О1!
УДК 531.787.913 (088.8) комитет по делам изобретений и открытий при Совете тсинистров
СССР
Авторы изобретения С. Д. Забродина, В. М. Сайков, Э. А. Симонов, В. И. Бутов и
Н. А. Ставицкая
Заявитель
ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ДАТЧИК ДАВЛЕНИЯ
Предмет изобретения
Изобретение относится к области измерительной техники и может быть использовано в различных устройствах, предназначенных для измерения пульсаций давления в средах высокой температуры.
Известные пьезоэлектрические датчики не обладают достаточно высо кой чувствительностью и надежностью контакта электрических выводов с токопроводящей поверхностью пьезокерамического цилиндра.
Предложенный датчик отличается от известных тем, что цилиндрический стакан гильзы выполнен из материала с малой жесткостью, например из герметика, а опорная, поверхность гильзы снабжена выточкой на половину толщины стенки пьезокерамичеокого цилиндра, а также тем, что электроды нанесены по боковым и торцовым поверхностям цилиндра и разделены непроводящим пояском по внутренней и наружной боковьсм поверхностям у оснований цилиндра.
На чертеже изображен изобретенный датчик да вл ения.
Он содержит мембрану 1, .корпус 2 с пазами для протока охлаждающей жидкости, пьезокерамический элемент 8 в форме тонкостенного цилиндра с радиальной поляризацией и электродами, нанесенными по боковым и торцовым поверхностям и разделенными непроводящим пояском по внутренней и наружной поверхностям у оснований цилиндра; головку
4 с пазами для проточка жидкости, опирающуюся торцовой поверхностью на половину толщины пьезоцилиндра и являющуюся одно5 временно электрическим выводом; второй электрический вывод 5, изолированный втулкой 6; опору 7 с кольцевым выступом механического замка, уплотнптельной прокладкой 8 и опорной площадкой А для гайки уплотнения 9; за10 щитную оболочку 10 из герметика.
Измеряемое давление передается пьезоэлементу головкой 4, при этом защитная оболочка из герметика с малой жесткостью в передаче давления не участвует.
1. Пьезоэлектрический датчик давления, содержащий мембрану, выполненную за одно це20 лое с корпусом, снабженным пазами для протока охлаждающей жидкости, гильзу с силопередающей головкой и цилиндрическим ста каном, в котором помещен пьезокерамический элемент в форме тонкостенного цилиндра, от25 питающийся тем, что, с целью увеличения чувствительности, цилиндрический стакан гильзы выполнен из материала с малой жесткостью, например из герметика, а опорная поверхность гильзы снабжена выточкой на половину тол.
30 щины стенки пьезокерамического цилиндра, 236820
Составитель Г. Н. Невская
1 едактор Е. Мельникова Техред Л. Я. Левина Корректор А, П. Васильева
Заказ 1168,16 Тираж 480 Подписное
ЦНИИПИ Комитета Iio делам изовретепий и открытий при Совете Ми(гисipoB СС(.P !!1осква, 11еil i p, J/1). Сеоова, д 4
Типографии, пр (.HIIIII0B;I, 2
2. Датчик по и. 1, от.гичающийся тем, что, с целью повышения надежности контакта электрическик выводов с токопроводящей поверхностью !!ьеяокерамического !Гилиидр(1, эле!с.(ро,!ы нанесены по боковым и торцовым пои(р. иост!1м ци I I!;(p;I и ряяделен(,! непроводя-! I l,!1 110 !(око,! 1! о 13 и треII IIc Й !I I! !Lp l ж но!! бок ои1ч 11овеpxlloc тим у основан!!й Iillcièí;(ð((.
