Способ повышения виброустойчивости скважинного инклинометра и инклинометр, в котором реализован данный способ

Способ повышения виброустойчивости скважинного инклинометра и инклинометр, в котором реализован данный способ

Иллюстрации

Показать все

Реферат

Изобретение относится к области геофизических измерений, в частности к скважинной инклинометрии.

Известен способ повышения виброустойчивости приборов для измерения ускорений, заключающийся в том, что для измерения используют акселерометры, измерительный диапазон которых превышает амплитуду возможных вибраций, а выходные сигналы акселерометров сглаживают [Ковшов Г.Н., Алимбеков Р.И., Жибер А.В. Инклинометры. (Основы теории и проектирования). Уфа, Гилем, 1998, стр.188].

Недостатком этого способа является уменьшение точности измерения ускорения при отсутствии вибрации, так как при этом используют только часть измерительного диапазона акселерометров.

Известен способ повышения виброустойчивости инклинометра, заключающийся в том, что зенитный и апсидальный углы измеряют с помощью акселерометров, установленных на амортизированное относительно корпуса инклинометра основание [Исаченко В.Х. Инклинометрия скважин. М., Недра, 1987, стр.58, 72, 73].

Недостатком этого способа является уменьшение при вибрации точности измерения проекций ускорения силы тяжести на оси, связанные с корпусом инклинометра, и уменьшение вследствие этого точности измерения углов.

Предлагаемый способ направлен на повышение виброустойчивости инклинометра при сохранении точности измерения углов в области малых вибрационных воздействий и при их отсутствии. Это достигается тем, что проекции ускорения силы тяжести, используемые для вычисления зенитного и апсидального углов, измеряют двумя триадами акселерометров: с большим и с меньшим измерительным диапазоном, для вычисления углов автоматически выбирают сигналы от акселерометров с меньшим измерительным диапазоном, если измеренное значение модуля ускорения силы тяжести больше или равно минимальному значению ускорения силы тяжести на Земле (9,78 м/с²), и от акселерометров с большим измерительным диапазоном, если измеренное значение модуля ускорения силы тяжести меньше минимального значения ускорения силы тяжести на Земле, причем измеряют значение модуля ускорения силы тяжести по осредненным показаниям акселерометров с меньшим измерительным диапазоном.

Ускорение, действующее на акселерометр, складывается из ускорения силы тяжести и ускорения переносного движения. При работе инклинометра в составе буровой компоновки последнее вызвано вибрацией буровых агрегатов и носит знакопеременный характер. Пока суммарное ускорение силы тяжести и вибраций укладывается в измерительный диапазон акселерометров, оно измеряется без искажений (с точностью, определяемой нелинейностью характеристики преобразования акселерометра). В этом случае средняя величина измеренного модуля ускорения равна ускорению силы тяжести в месте измерений. Если суммарное ускорение превышает измерительный диапазон акселерометров, происходит "срезание" тех участков измеряемого ускорения, которые выходят за пределы измерительного диапазона. При этом средняя величина измеренного модуля ускорения уменьшается и становится меньше величины ускорения силы тяжести в месте измерения.

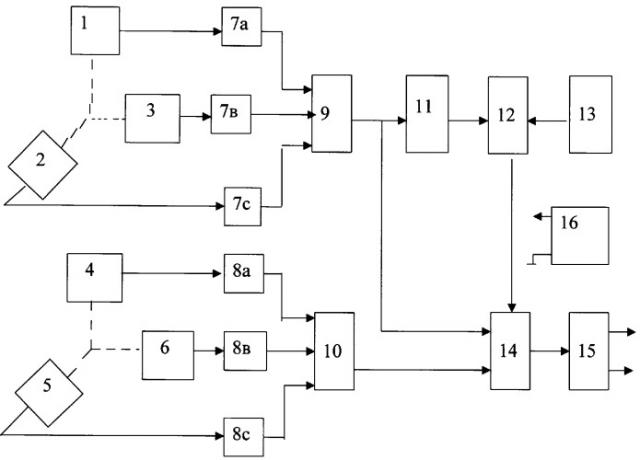

Предлагаемый способ реализуется в устройстве, показанном на чертеже, на котором приняты следующие обозначения:

1, 2, 3 - акселерометры с меньшим измерительным диапазоном и образующие первую триаду акселерометров (триада «точного» отсчета);

4, 5, 6 - акселерометры с большим измерительным диапазоном, и образующие вторую триаду акселерометров (триада «грубого отсчета»);

7a, 7b, 7c, 8а, 8b, 8с - блоки согласования сигналов акселерометров;

9, 10 - аналого-цифровые преобразователи (АЦП);

11 - блок вычисления модуля ускорения;

12 - компаратор;

13 - блок выработки минимального значения ускорения силы тяжести;

14 - коммутатор;

15 - вычислитель;

16 - блок электропитания.

Инклинометр содержит корпус, размещенные в нем триаду акселерометров 1, 2, 3 с меньшим измерительным диапазоном и с ортогональными осями чувствительности, параллельную им вторую триаду акселерометров 4, 5, 6 с большим измерительным диапазоном, блоки 7а, 7b, 7с и 8а, 8b, 8с согласования сигналов акселерометров, аналого-цифровые преобразователи (АЦП) 9 и 10, блок 11 вычисления модуля ускорения, компаратор 12, блок 13 выработки величины минимального значения ускорения силы тяжести, коммутатор 14, вычислитель 15 и блок электропитания 16. Электрические выходы акселерометров 1, 2, 3 через соответственно блоки 7а, 7b, 7с согласования сигналов соединены с входами АЦП 9, электрические выходы акселерометров 4, 5, 6 через соответственно блоки 8а, 8b, 8с согласования сигналов соединены со входами АЦП 10. Выходы АЦП 9 и 10 соединены с двумя входами коммутатора 14, одновременно выход АЦП 9 соединен со входом блока 11 вычисления модуля ускорения, выход которого соединен с одним из входов компаратора 12, второй вход которого соединен с выходом блока 13 выработки величины минимального значения ускорения силы тяжести на Земле. Выход компаратора 12 соединен с управляющим входом коммутатора 14, выход которого соединен с входом вычислителя 15. Все блоки устройства питаются от блока электропитания 16. На чертеже электрические связи блока электропитания 16 с другими блоками не показаны.

Устройство функционирует следующим образом. Сигналы а^т _х, а^т _у, a^т _z первой триады акселерометров 1, 2, 3 "точного" отсчета, измерительный диапазон которых незначительно превосходит максимальную величину ускорения силы тяжести на Земле (9,83 м/с²), проходя через блоки согласования 7а, 7b, 7с, поступают на АЦП 9. Сигналы а^г _х, а^г _у, a^г _z второй триады акселерометров 4, 5, 6 "грубого" отсчета, измерительный диапазон которых превосходит сумму максимального ускорения вибраций и ускорения силы тяжести, проходя через блоки согласования 8а, 8b, 8с, поступают на АЦП 10. Блоки согласования 7а, 7b, 7с и 8а, 8b, 8с сглаживают сигналы акселерометров и масштабируют их для согласования с входами АЦП 9 и 10. Цифровые сигналы с выхода АЦП 9, пропорциональные проекциям а^т _х, а^т _у, a^т _z, поступают на блок 11 вычисления модуля ускорения IaI, в котором сигналы осредняются и по их осредненным значениям , , вычисляется величина IaI по формуле

По каждой акселерометрической измерительной оси составляющая ускорения представляет сумму проекции ускорения силы тяжести и проекции вибрационного ускорения. Пока это суммарное ускорение лежит в пределах измерительного диапазона акселерометров 1, 2, 3 "точного" отсчета, его средняя величина равна проекции ускорения силы тяжести на измерительную ось. Если суммарная проекция ускорения силы тяжести и вибрационного ускорения на измерительную ось любого из акселерометров 1, 2, 3 выходит за пределы измерительного диапазона, то в связи с ограничением выходного сигнала, его средняя величина падает тем больше, чем больше ограничивается по амплитуде выходной сигнал. Таким образом, если вычисленная величина IaI равна ускорению g силы тяжести, то все акселерометры 1, 2, 3 триады "точного" отсчета работают в пределах своего измерительного диапазона, если же вычисленная величина IaI меньше ускорения силы тяжести g, то хотя бы по одной из измерительных осей триады акселерометров 1, 2, 3 суммарное ускорение превосходит измерительный диапазон. В этом случае для измерения зенитного и апсидального углов используются сигналы триады акселерометров 4, 5, 6 "грубого" отсчета.

Для автоматического переключения акселерометров "точного" и "грубого" отсчета сигнал, пропорциональный величине IaI, с выхода блока 11 поступает на компаратор 12, где сравнивается с поступающим на его второй вход из блока 13 сигналом, пропорциональным минимальной величине ускорения силы тяжести на Земле g_min=9,78 м/с². Результат сравнения поступает на управляющий вход коммутатора 14, на сигнальные входы которого поступают сигналы акселерометров "точного" и "грубого" отсчетов, прошедшие через АЦП 9 и 10. Если IaI≥g_min, то через коммутатор 14 на вычислитель 15 поступают из АЦП 9 сигналы акселерометров 1, 2, 3 "точного " отсчета. Если IaI<g_min, то через коммутатор 14 на вычислитель 15 поступают из АЦП 10 сигналы акселерометров 4, 5, 6 "грубого" отсчета. В вычислителе 15 по акселерометрическим сигналам вычисляются зенитный угол (ЗУ) и апсидальный угол (АУ) по известным формулам [Ковшов Г.Н., Алимбеков Р.И., Жибер А.В. Инклинометры (Основы теории и проектирования). Уфа, Гилем, 1998, стр.57]:

Заявленная совокупность признаков достаточна для решения поставленной задачи и реализована в действующем макете.

1. Способ повышения виброустойчивости скважинного инклинометра, заключающийся в том, что проекции вектора ускорения силы тяжести, используемые для вычисления зенитного и апсидального углов, измеряют двумя триадами акселерометров соответственно с большим и меньшим измерительными диапазонами, отличающийся тем, что для вычисления углов автоматически выбирают сигналы от акселерометров с меньшим измерительным диапазоном, если измеренное значение модуля ускорения больше или равно минимальной величине ускорения силы тяжести на Земле, и от акселерометров с большим измерительным диапазоном, если измеренное значение модуля ускорения меньше минимальной величины ускорения силы тяжести на Земле, причем измеряют значение модуля ускорения по осредненным показаниям акселерометров с меньшим измерительным диапазоном.

2. Скважинный инклинометр с повышенной виброустойчивостью, содержащий корпус, размещенные в нем триаду акселерометров с меньшим измерительным диапазоном, триаду акселерометров с большим измерительным диапазоном, устройства согласования сигналов, аналого-цифровые преобразователи, вычислитель и блок питания, отличающийся тем, что в его состав введены блок вычисления модуля ускорения, компаратор, блок выработки величины минимального значения ускорения силы тяжести, коммутатор, при этом вход блока вычисления модуля ускорения через аналого-цифровой преобразователь соединен с выходами акселерометров с меньшим измерительным диапазоном, выход блока вычисления модуля ускорения соединен с первым входом компаратора, второй вход которого соединен с выходом блока выработки величины минимального ускорения силы тяжести, выход компаратора соединен с управляющим входом коммутатора, сигнальные входы которого соединены через аналогоцифровые преобразователи с выходами акселерометров с меньшим и с большим измерительными диапазонами, а выход коммутатора подключен к вычислителю.
