Устройство беспроводной передачи, устройство беспроводного приема и способ упорядочения символов

Иллюстрации

Показать все

Устройство беспроводной передачи, выполненное с возможностью улучшения характеристики частоты ошибок в приемнике путем получения по меньшей мере одного из частотного разнесения и временного разнесения для поддержания помехоустойчивости, полученной в результате рассеяния. В этом устройстве передачи модуль (101) модуляции модулирует данные для создания модулированного символа, имеющего синфазные компоненты и квадратурные компоненты. Модуль (102) индивидуального IQ-расширения размещает кодовые элементы рассеяния, которые получают путем расширения символа модуляции, синфазных компонентов и квадратурных компонентов, в областях, продолжающихся в областях рассеяния установленных индивидуально для синфазных компонентов и квадратурных компонентов. Модуль (103) IQ-комбинирования комбинирует размещенные кодовые элементы расширения синфазных компонентов и квадратурных компонентов. 3 н. и 9 з.п. ф-лы, 24 ил., 1 табл.

Реферат

Область техники

Настоящее изобретение относится к устройству беспроводной передачи, устройству беспроводного приема и к способу упорядочения символов, используемому при передаче и приеме символов модуляции с расширением.

Уровень техники

В последние годы в мобильной связи, в которой используются радиоволны, целью передачи данных, помимо голосовых данных, стала различная информация, такая как данные изображения, и данные движущегося изображения, и т.д. В соответствии с этим также осуществляется поиск возможности высокоскоростной беспроводной передачи данных с высокой пропускной способностью. Известно, что, когда в мобильной связи выполняется высокоскоростная передача данных, нельзя игнорировать задержку волны, обусловленную многолучевым распространением радиоволн, и что частотно-селективное замирание может привести к ухудшению рабочих характеристик при приеме.

Схема OFDM (Мультиплексирование с ортогональным частотным разделением сигналов) привлекла внимание в связи с проблемой частотно-селективного замирания, в связи с чем были проведены различные исследования схем множественного доступа с кодовым разделением каналов с множеством несущих (МС-CDMA), также называемых "схемами OFCDM" (Мультиплексирование с ортогональным частотным и кодовым разделением каналов), которые представляют собой комбинацию со схемой CDMA. Схемы MC-CDMA, в основном, классифицируют на схемы с расширением во временной области и схемы с расширением в частотной области (далее совместно называются "одномерным расширением") (например, см. непатентный документ 1). На фиг. 1A показано типичное отображение расширенного символа в частотной области, и на фиг. 1B показано типичное отображение расширенного символа во временной области.

В способе беспроводной передачи, в котором используется расширение в частотной области, множество элементарных сигналов, генерируемых в результате расширения символов модуляции, размещают на разных поднесущих частотах одновременно. С другой стороны, в способе беспроводной передачи, в котором используется расширение во временной области, множество элементарных сигналов, генерируемых путем расширения символов модуляции, размещаются в разных символах OFDM на одной частоте.

Непатентный документ: A study on time domain spreading for OFCDM, Technical Report of IEICE, RCS2001-179.

Сущность изобретения

Задачи, решаемые изобретением

Хотя в способах беспроводной передачи данных, в которых используется расширение в частотной области, может быть получен эффект разнесения по частоте, в них не может быть получен эффект разнесения по времени. При использовании способов беспроводной передачи данных, в которых применяется расширение во временной области, хотя достигается эффект разнесения по времени, в них не может быть получен эффект разнесения по частоте.

По этой причине существуют случаи использования так называемого двумерного расширения, при котором одновременно выполняют расширение для символов модуляции, как в частотной области, так и расширение во временной области. Когда способы беспроводной передачи данных выполняют с использованием двумерного расширения, множество кодовых элементов, генерируемых путем расширения, упорядочиваются в широком диапазоне двумерной области, и, по меньшей мере, при этом может быть получен один из эффекта разнесения в частотной области и эффекта разнесения во временной области.

Предположим, что такое двумерное расширение используется для беспроводной передачи данных, когда сигнал для множества пользователей мультиплексирован с кодовым разделением, и для обработки расширения используется ортогональный код. В этом случае, при расширении во временной области, в условиях высокой мобильности приемников, наблюдаются быстрые флуктуации чувствительности приема во временной области. Кроме того, при расширении в частотной области, в случае значительного расширения задержки, корреляция с соседними поднесущими низкая из-за влияния частотно-селективного замирания. А именно, когда кодовые элементы расширения упорядочиваются в широком диапазоне в двумерной области, поддержание ортогональности перестает быть простой задачей и, следовательно, требуется ограничить коэффициент расширения. Поэтому больше невозможно непосредственно повышать получаемую в результате расширения помехоустойчивость до практического уровня.

Исходя из вышеизложенного, цель настоящего изобретения состоит в создании устройства беспроводной передачи данных, устройства беспроводного приема и способа размещения символа, при использовании которых поддерживается помехоустойчивость и улучшается характеристика частоты ошибок приема в приемнике за счет эффекта частотного разнесения и/или эффекта временного разнесения.

Средства решения задачи

В связи с этим в устройстве беспроводной передачи в соответствии с настоящим изобретением используется конфигурация, имеющая блок модуляции, который модулирует данные и генерирует символ модуляции, состоящий из канала синфазного компонента и канала квадратурного компонента, блок размещения, который размещает кодовый элемент расширения в канале синфазного компонента и кодовый элемент расширения в канале квадратурного компонента, полученные в результате расширения символа модуляции, в областях расширения, установленных индивидуально для синфазного компонента и для квадратурного компонента, и блок комбинирования, который комбинирует размещенный кодовый элемент расширения синфазного компонента и кодовый элемент расширения квадратурного компонента.

В устройстве беспроводного приема в соответствии с настоящим изобретением применяется конфигурация, имеющая блок разделения, который отделяет кодовый элемент расширения синфазного компонента и кодовый элемент расширения квадратурного компонента от сигнала, содержащего кодовый элемент расширения синфазного компонента и кодовый элемент расширения квадратурного компонента, причем в этом сигнале кодовый элемент расширения синфазного компонента и кодовый элемент расширения квадратурного компонента индивидуально размещены в областях расширения, установленных для синфазного компонента и квадратурного компонента; блок обнаружения, который обнаруживает символ модуляции из кодового элемента расширения синфазного компонента и кодового элемента расширения квадратурного компонента; и блок демодуляции, который демодулирует данные из полученного символа модуляции.

Таким образом, способ упорядочения символов в соответствии с настоящим изобретением представляет собой способ упорядочения символов, состоящий в размещении символа модуляции, состоящего из синфазного компонента и квадратурного компонента, и размещении кодового элемента расширения синфазного компонента и кодового элемента расширения квадратурного компонента, полученных индивидуально в результате расширения символа модуляции в областях расширения, установленных для синфазного компонента и для квадратурного компонента.

Технический результат изобретения

В соответствии с настоящим изобретением обеспечивается поддержание помехоустойчивости и улучшение характеристики частоты ошибок в приемнике путем получения эффекта частотного разнесения и/или эффекта временного разнесения.

Краткое описание чертежей

На фиг. 1A показано расширение в частотной области в соответствии с предшествующим уровнем техники;

на фиг. 1B показано расширение во временной области в соответствии с предшествующим уровнем техники;

на фиг. 2A показана блок-схема, представляющая конфигурацию устройства беспроводной передачи, в соответствии с вариантом 1 выполнения настоящего изобретения;

на фиг. 2B показана блок-схема, представляющая конфигурацию устройства беспроводного приема, в соответствии с вариантом 1 выполнения настоящего изобретения;

на фиг. 3A представлена совокупность сигналов для QPSK (квадратурная, фазовая манипуляция) без поворота фазы;

на фиг. 3B представлена совокупность сигналов для 16QAM (КАМ, квадратурная амплитудная манипуляция) без поворота фазы;

на фиг. 4A показана совокупность сигналов для QPSK с поворотом фазы;

на фиг. 4B показана совокупность сигналов для 16QAM с поворотом фазы;

на фиг. 5 показана блок-схема последовательности операций, представляющая обработку установки порогового значения для принятия решения в отношении области расширения в соответствии с вариантом выполнения 1 настоящего изобретения;

на фиг. 6 показана таблица принятия решения в отношении области расширения в соответствии с вариантом выполнения 1 настоящего изобретения;

на фиг. 7 иллюстрируются операции расширения с разделением на синфазный (I) компонент и квадратурный (Q) компонент в соответствии с вариантом выполнения 1 настоящего изобретения;

на фиг. 8 представлен пример расширения с разделением на IQ-компоненты в соответствии с вариантом выполнения 1 настоящего изобретения;

на фиг. 9 показан пример двумерного расширения без разделения на IQ-компоненты, используемый при сравнении с примером IQ-разделения по фиг. 8;

на фиг. 10 показан пример условия пути распространения для иллюстрации сравнения с примером IQ-расширения с разделением на IQ-компоненты по фиг. 8 и с примером двумерного расширения по фиг. 9;

на фиг. 11 показан вид, представляющий степень флуктуаций совокупности сигналов приема в примере расширения с разделением на IQ-компоненты по фиг. 8;

на фиг. 12 показан вид, представляющий степень флуктуаций совокупности сигналов приема в примере двумерного расширения по фиг. 9;

на фиг. 13 показан другой пример IQ-расширения с IQ-разделением в соответствии с вариантом выполнения 1 настоящего изобретения;

на фиг. 14A показана блок-схема, представляющая конфигурацию устройства беспроводной передачи в соответствии с вариантом 2 выполнения настоящего изобретения;

на фиг. 14B показана блок-схема, представляющая конфигурацию устройства беспроводного приема в соответствии с вариантом 2 выполнения настоящего изобретения;

на фиг. 15 показан вид, иллюстрирующий операцию расширения с IQ-разделением в соответствии с вариантом 2 выполнения настоящего изобретения;

на фиг. 16A показана блок-схема, представляющая конфигурацию устройства беспроводной передачи в соответствии с вариантом 3 выполнения настоящего изобретения;

на фиг. 16B показана блок-схема, представляющая конфигурацию устройства беспроводного приема в соответствии с вариантом 3 выполнения настоящего изобретения;

на фиг. 17 показан вид, иллюстрирующий операцию назначения области расширения в соответствии с вариантом 3 выполнения настоящего изобретения; и

на фиг. 18 показана блок-схема, представляющая конфигурацию устройства беспроводного приема в соответствии с вариантом 4 выполнения настоящего изобретения.

Подробное описание предпочтительных вариантов осуществления

Ниже подробно описаны варианты выполнения настоящего изобретения со ссылкой на прилагаемые чертежи.

Вариант 1 выполнения

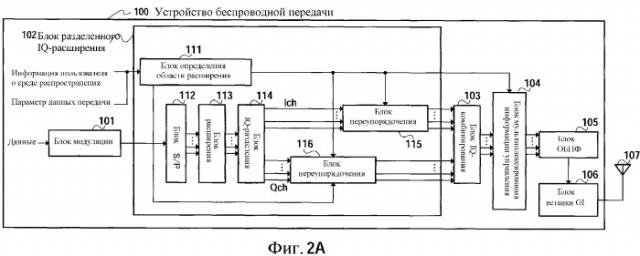

На фиг. 2A и фиг. 2B показаны блок-схемы, соответственно, представляющие устройство беспроводной передачи и устройство беспроводного приема, построенные по схеме MC-CDMA в соответствии с вариантом 1 выполнения настоящего изобретения. Устройство беспроводной передачи используется как устройство базовой станции в мобильной системе связи. Кроме того, устройство беспроводного приема используется как устройство мобильного терминала в мобильной системе связи. А именно, устройство беспроводной передачи и устройство беспроводного приема используются при передаче данных по нисходящему каналу связи. Устройство беспроводной передачи и устройство беспроводного приема можно использовать для передачи данных по восходящему каналу связи в качестве устройства мобильного терминала и устройства базовой станции, соответственно.

Устройство 100 беспроводной передачи, показанное на фиг. 2A, имеет: блок 101 модуляции, который модулирует пользовательские данные (устройство 150 беспроводного приема) и генерирует символы модуляции, состоящие из синфазного компонента (Ich-компонента) и квадратурного компонента (Qch-компонента); блок 102 расширения с IQ-разделением, который получает кодовый элемент расширения Ich-компонента (ниже называется " кодовый элемент Ich-расширения") и кодовый элемент расширения Qch-компонента (ниже называется "кодовый элемент Qch-расширения") из сгенерированных символов модуляции, и индивидуально размещает кодовый элемент Ich-расширения и кодовый элемент Qch-расширения в двумерной области, имеющей временную область и частотную область; блок 103 IQ-комбинирования, который комбинирует размещенные кодовый элемент Ich-расширения и кодовый элемент Qch-расширения; блок 104 мультиплексирования информации управления, который мультиплексирует информацию управления (описана ниже) с результатами комбинирования (ниже символы модуляции после комбинирования называются "данными передачи"), блок 105 обратного быстрого преобразования Фурье (ОБПФ), который выполняет ОБПФ передаваемых данных после мультиплексирования; блок 106 вставки защитных интервалов (GI), который вставляет защитные интервалы в заданные положения передаваемых данных после ОБПФ; и антенну 107, которая передает передаваемые данные после заданной обработки беспроводной передачи, выполненной в блоке беспроводной передачи (не показан) после вставки защитных интервалов.

Блок 101 модуляции модулирует данные, используя схему модуляции, выбранную в соответствии с условием пути распространения для устройства 150 беспроводного приема. В качестве схемы модуляции используют, например, схему QPSK и схему 16QAM. Блок 101 модуляции затем выполняет модуляцию данных путем отображения данных на совокупность сигналов, соответствующую выбранной схеме модуляции.

В данном варианте выполнения используют совокупность сигналов с поворотом фазы на заданную величину по сравнению с типичной совокупностью сигналов, соответствующей схеме модуляции. Например, типичные совокупности сигналов для схемы QPSK и схемы 16QAM показаны на фиг. 3A и фиг. 3B, соответственно. В соответствии с этим, совокупности сигналов для схемы QPSK и схемы 16QAM, используемые в данном варианте выполнения, показаны на фиг. 4A и фиг. 4B, соответственно. В используемой совокупности сигналов заранее определена величина θ поворота фазы. Предпочтительно, определен угол, с которым информация о точке совокупности сигналов может индивидуально содержаться в одномерном сигнале (Ich-компонент и Qch-компонент) после IQ-разделения. Например, 26,6 градусов для схемы QPSK и 14,0 градусов для схемы 16QAM. При использовании такой совокупности сигналов, в которой выполнен поворот фазы, становится возможной точная демодуляция данных с использованием только правильно принятых компонентов, даже если один из Ich-компонента и Qch-компонента невозможно правильно принять в устройстве 150 беспроводного приема, в результате чего существенно улучшаются характеристики приема.

В данном варианте выполнения описан пример, в котором используется совокупность сигналов с поворотом фазы. Однако, если, например, используются совокупности сигналов без поворота фазы, как показано на фиг. 3A и фиг. 3B, обеспечивается возможность поддерживать помехоустойчивость, получаемую в результате расширения, что улучшает характеристику частоты ошибок в приемнике за счет, по меньшей мере, одного из эффекта частотного разнесения и эффекта временного разнесения.

Блок 102 расширения с IQ-разделением представляет собой блок упорядочения, который размещает кодовый элемент Ich-расширения и кодовый элемент Qch-расширения, получаемые в результате расширения символов модуляции в области расширения, индивидуально установленной для Ich-компонента и Qch-компонента, и имеет блок 111 декодирования области расширения, блок 112 последовательно/параллельного (S/P) преобразования, блок 113 расширения, блок 114 IQ-разделения и блоки 115 и 116 переупорядочения.

В блоке 111 принятия решения об области расширения принимается решение в отношении области расширения кодового элемента Ich-расширения и кодового элемента Qch-расширения, то есть индивидуально и переменно в двумерной области упорядочение кодовых элементов расширения, в соответствии с параметрами передаваемых данных и условиями пути распространения. Затем блок 111 принятия решения о направлении расширения определяет положение размещения кодового элемента Ich-расширения и кодового элемента Qch-расширения в двумерной области. Информация, относящаяся к определенной области расширения и положению размещения, выдается в блоки 115 и 116 переупорядочения и в блок 104 мультиплексирования информации управления в качестве информации управления.

В качестве параметров данных передачи включены, например, схема модуляции и кодирования, степень расширения и число кодов, мультиплексированных для данных передачи. Это зависит, например, от запроса пользователя на получение данных принимаемого сигнала и объема передаваемых данных от устройства базовой станции. Например, для пользователя, который желает принять сообщение электронной почты, достаточно использовать небольшой объем информации, и поэтому используется манипуляция QPSK, которая имеет меньшее М-ичное число, чем 16QAM. С другой стороны, для пользователя, который запрашивает видеоданные, требуется большой объем информации, и поэтому используется манипуляция 16QAM с большим М-ичным числом, чем в QPSK. Настройка области расширения выполняется на основе этих параметров передаваемых данных. Например, приоритет между расширением во временной области и расширением в частотной области изменяется в соответствии с изменением М-ичного числа. В частности, когда используется схема модуляции, имеющая M-ичное число, равное или большее, чем заданное значение, настройка выполняется таким образом, что повышается приоритет расширения во временной области (другими словами, снижается приоритет расширения в частотной области), и активно используется расширение во временной области.

Кроме того, например, включается информация, обозначающая условия пути распространения, информация о среде распространения (включающая в себя, например, расширение задержки и доплеровскую частоту) сигналов, принимаемых пользователем. Эта информация, в зависимости от местоположения, в котором находится пользователь, включает в себя, например, расстояние от устройства базовой станции, условие прямой видимости или условие затенения, край ячейки или условия быстрого передвижения и наличие сигналов обратной связи от пользователя. Настройка направления расширения выполняется на основе этой информации, указывающей условия пути распространения. Например, приоритет между расширением во временной области и расширением в частотной области изменяется в соответствии с изменениями расширения задержки или доплеровской частоты. В частности, когда расширение задержки равно или больше, чем заданное значение, с большей вероятностью разрушение ортогональности происходит при расширении в частотной области, чем при расширении во временной области. Поэтому настройку выполняют таким образом, что повышается приоритет расширения во временной области (другими словами, снижается приоритет расширения в частотной области), и активно используется расширение во временной области. Затем, когда доплеровская частота равна или больше, чем заданное значение, более вероятно происходит разрушение ортогональности при расширении во временной области, чем при расширении в частотной области. Поэтому выполняют такую настройку, что повышается приоритет расширения в частотной области (другими словами, снижается приоритет расширения во временной области), и активно используется расширение в частотной области.

В случае начала передачи данных, когда отсутствует полученная от пользователя информация обратной связи, или когда информация обратной связи не может быть принята, невозможно получить информацию об условиях распространения. Однако, даже в этом случае, также можно принять решение в отношении параметров данных передачи по нисходящему каналу, и поэтому становится возможным выполнить настройку в отношении области расширения.

В частности, в соответствии, например, с блок-схемой последовательности выполнения операций, представленной на фиг. 5, принимается решение об области расширения с использованием блока 111 принятия решения об области расширения. На фиг. 5 показана блок-схема последовательности операций, иллюстрирующая обработку по установке двух пороговых значений α и β, используемых для принятия решения об области расширения. Пороговые значения α и β сравниваются со значением, полученным в результате деления числа, мультиплексированных кодов на коэффициент расширения. В примере обработки установки, показанном на фиг. 5, пороговые значения α и β устанавливают в соответствии с тем, является ли схема модуляции схемой QPSK или схемой 16QAM (этап S100), равно ли или превышает расширение задержки 200 нс (этап S200), и равна ли доплеровская частота (FD) 500 Гц или превышает это значение (этап S300).

Например, если схема модуляции представляет собой схему QPSK, расширение задержки меньше, чем 200 нс, и если FD меньше, чем 500 Гц, то установки пороговых значений α и β составляют α = 0,8 и β = 0,5. Если схема модуляции представляет собой схему QPSK, расширение задержки меньше, чем 200 нс, и FD равна или больше, чем 500 Гц, то установки пороговых значений α и β представляют собой α = 0,9 и β = 0,5. Если схема модуляции представляет собой схему QPSK, расширение задержки равно или больше, чем 200 нс, и FD меньше, чем 500 Гц, то установки пороговых значений α и β составляют α = 0,8 и β = 0,3. Если схема модуляции представляет собой схему QPSK, расширение задержки равно или больше, чем 200 нс, и FD равна или больше, чем 500 Гц, то установки пороговых значений α и β составляют α = 0,9 и β = 0,3. Если схема модуляции представляет собой схему 16QAM, расширение задержки меньше, чем 200 нс, и FD меньше, чем 500 Гц, то установки пороговых α и β составляют α = 0,5 и β = 0,4. Если схема модуляции представляет собой схему 16QAM, расширение задержки меньше, чем 200 нс, и FD равна или больше, чем 500 Гц, то установки пороговых значений α и β составляют α = 0,8 и β = 0,4. Если схема модуляции представляет собой схему 16QAM, расширение задержки равно или больше, чем 200 нс, и FD меньше, чем 500 Гц, то установки пороговых значений α и β составляют α = 0,5 и β = 0,2. Если схема модуляции представляет собой схему 16QAM, расширение задержки равно или больше, чем 200 нс, и FD равна или больше, чем 500 Гц, то установки пороговых значений α и β составляют α = 0,8 и β = 0,2.

Пороговые значения α и β, установленные в соответствии с описанной ниже блок-схемой последовательности операций, например, назначаются в виде показанной на фиг. 6 таблицы принятия решения в отношении направления расширения. В соответствии с таблицей, показанной на фиг. 6, когда число мультиплексированных кодов/коэффициент расширения равно или больше, чем пороговое значение α, принимается решение не выполнять расширение с IQ-разделением в обеих областях (принимается решение выполнять расширение с IQ-разделением в одной области) и предполагается, что область расширения для кодового элемента Ich-расширения и кодового элемента Qch-расширения представляет собой временную область. А именно, в этом случае как результаты расширения с IQ-разделением кодовый элемент Ich-расширения и кодовый элемент Qch-расширения в области времени, соответственно, размещаются в первой области и во второй области в разных положениях в области частот.

Кроме того, когда число мультиплексированных кодов/коэффициент расширения равно или больше, чем β, и меньше, чем пороговое значение α, принимается решение выполнять расширение с IQ-разделением в обеих областях, и предполагается, что область расширения кодового элемента Ich-расширения представляет собой временную область, а область расширения кодового элемента Qch-расширения, представляет собой частотную область, или область расширения кодового элемента Ich-расширения представляет собой частотную область, а область расширения кодового элемента Qch-расширения представляет собой временную область. А именно, в этом случае, как результаты расширения с IQ-разделением, кодовый элемент Ich-расширения и кодовый элемент Qch-расширения, соответственно, размещаются в первой области и во второй области, которые продолжаются в разных областях между областью времени и областью частот.

Кроме того, когда число мультиплексированных кодов/коэффициент расширения меньше, чем пороговое значение β, принимается решение не выполнять расширение с IQ-разделением в обеих областях (принимается решение выполнять расширение с IQ-разделением в одной области) и предполагается, что область расширения как для кодового элемента Ich-расширения, так и для кодового элемента Qch-расширения представляет собой частотную область. А именно, в этом случае, в качестве результатов расширения с IQ-разделением, кодовый элемент Ich-расширения и кодовый элемент Qch-расширения, соответственно, размещаются в первой области и во второй области так, что они оба продолжаются в частотной области и имеют разные положения во временной области.

Таким образом, поскольку решения по направлениям расширения компонентов принимаются индивидуально и изменяются в соответствии с, например, условиями пути распространения и схемой модуляции и кодирования, становится возможным адаптивно выбирать область расширения, в которой обеспечивается более существенный эффект разнесения.

Кроме того, установка области расширения кодового элемента Ich-расширения и области расширения кодового элемента Qch-расширения в одной области или установки области расширения кодового элемента Ich-расширения и области расширения кодового элемента Qch-расширения в разных областях выбираются так, что становится возможным выбрать между получением одинакового эффекта разнесения для Ich-компонента и Qch-компонента, или получить разный эффект разнесения для Ich-компонента и Qch-компонента.

Кроме того, когда выполняется установка области расширения с использованием порогового значения, которое изменяется только в области расширения кодового элемента Ich-расширения и области расширения кодового элемента Qch-расширения, становится возможным поддерживать эффект разнесения, получаемый для Ich-компонента или Qch-компонента, и изменять эффект разнесения, получаемый для другого.

В этом варианте выполнения для параметра "число мультиплексированных кодов/коэффициент расширения" в описанной выше таблице, предполагается, что мощность передачи будет одинаковой для каждого мультиплексированного кода, и что коэффициент расширения будет одинаковым для каждого мультиплексированного кода. Эту же таблицу также можно использовать, даже когда мощность передачи и коэффициент расширения являются разными для каждого кода. В этом случае параметр "число мультиплексированных кодов/коэффициента расширения" представляется результатами расчетов по следующему уравнению (1)

… (1)

Кроме того, последовательность выполнения операций по установке порогового значения не ограничивается описанным выше. Например, в случае, когда используется другая схема модуляции, и в случае, когда используется код коррекции ошибки и существуют схемы модуляция и кодирования, имеющие разную скорость кодирования, соответственно, используется соответствующая схема последовательности операций, и с ее помощью можно использовать описанную выше таблицу.

Блок 111 определения области расширения также может определять область расширения в соответствии с количеством повторных передач символов модуляции. Например, если во время первой передачи определенного символа модуляции будет определена область расширения кодового элемента Ich-расширения в направлении частот, а область расширения кодового элемента Qch-расширения будет определена как находящаяся во временной области, во время повторной передачи этого символа модуляции, направление расширения кодового элемента Ich-расширения определяется, как временная область, а направление расширения кодового элемента Qch-расширения определяется, как частотная область. Если затем происходит повторная передача, можно снова изменить область расширения. Путем выполнения управления такого рода становится возможным усреднить величину помехи Ich-компонента и Qch-компонента, которая индивидуально воздействует на каждый из них.

Блок 112 S/P затем преобразует символ модуляции, сгенерированный блоком 101 модуляции, из последовательного в параллельный.

Блок 113 расширения затем расширяет символ модуляции, преобразованный из последовательного в параллельный в блоке 112 S/P, с заданным коэффициентом расширения. При этом генерируются кодовые элементы расширения в количестве, соответствующем коэффициенту расширения. В результате такой обработки расширения кодовые элементы расширения, составляющие такой символ модуляции, размещаются в двумерной области. Здесь, хотя на практике коэффициент расширения может представлять собой фиксированное значение или переменное значение, в данном варианте выполнения, для упрощения описания предполагается, что он имеет фиксированное значение.

Блок 114 IQ-разделения выполняет IQ разделение в отношении кодовых элементов расширения, составляющих символы модуляции, расширенные в блоке 113 расширения. Более конкретно, синфазный компонент кодового элемента расширения, составляющий символ модуляции, представляет собой кодовый элемент Ich-расширения, и квадратурный компонент кодового элемента расширения, составляющий символ модуляции, представляет собой кодовый элемент Qch-расширения. Таким образом, можно получить кодовый элемент Ich-расширения и кодовый элемент Qch-расширения. Кодовый элемент Ich-расширения затем выводится в блок 115 перестановки, и кодовый элемент Qch-расширения выводится в блок 116 переупорядочения.

Блок 115 переупорядочения получает информацию управления. Кодовый элемент Ich-расширения, подаваемый на вход в соответствии с информацией управления, переупорядочивается в двумерной области. В частности, обработка переупорядочения выполняется путем изменения областей размещения кодового элемента Ich-расширения, в соответствии с информацией области расширения, содержащейся в информации управления. При выполнении обработки переупорядочения выполняется обращение к информации упорядочения положения, содержащейся в информации управления. Блок 115 переупорядочения выполняет обработку переупорядочения для перемещения кодового элемента Ich-расширения, который представляет собой цель обработки, в область, для которой расстояние разделения (взаимное расстояние разделения) от кодового элемента Qch-расширения, принадлежащего тому же символу модуляции, что и кодовый элемент Ich-расширения, представляющий собой цель обработки, больше. Такого рода обработка переупорядочения выполняется в соответствии с информацией упорядочения положения, содержащейся в информации управления. Кроме того, также может выполняться перемежение кодовых элементов, для случайного размещения кодового элемента Ich-расширения в двумерной области, в зависимости от полученной информации управления. В этом случае можно получить больший выигрыш от разнесения за счет расширения. Кроме того, также существуют случаи, когда обработка переупорядочения в блоке 115 переупорядочения не выполняется, в зависимости от полученной информации управления. Как описано выше, если обработка переупорядочения выполняется для увеличения взаимного расстояния разделения кодового элемента Ich-расширения и кодового элемента Qch-расширения, или если переупорядочение кодовых элементов выполняется для обеспечения случайного размещения кодового элемента Ich-расширения, то можно увеличить взаимную независимость между кодовым элементом Ich-расширения и кодовым элементом Qch-расширения, чтобы Ich-компонент и Qch-компонент подвергались замиранию в разной степени.

В данном варианте выполнения положение размещения кодового элемента Ich-расширения определяется как результат обработки в блоке 112 S/P, блоке 113 расширения и блоке 115 переупорядочения. Кодовый элемент Ich-расширения после переупорядочения выводится в блок 103 IQ-комбинирования.

Блок 116 переупорядочения получает информацию управления. Также можно выполнить переупорядочение в двумерной области для кодового элемента Qch-расширения, вводимого в соответствии с информацией управления. В частности, обработка переупорядочения выполняется путем изменения области размещения кодового элемента Qch-расширения, в соответствии с информацией области расширения, содержащейся в информации управления. Кроме того, при выполнении обработки переупорядочения выполняется обращение к информации упорядочения положения, содержащейся в информации управления. Кроме того, блок 116 переупорядочения также выполняет обработку переупорядочения для перемещения целевого кодового элемента Qch-расширения в область, для которой расстояние разделения от кодового элемента Ich-расширения, принадлежащего тому же символу модуляции, что и целевой кодовый элемент Qch-расширения, больше. А именно кодовый элемент Ich-расширения и кодовый элемент Qch-расширения размещаются в более удаленных областях. Обработка переупорядочения такого рода также выполняется в соответствии с информацией упорядочения положения, содержащейся в информации управления. Кроме того, также возможно выполнить переупорядочение для случайного размещения кодового элемента Qch-расширения в двумерной области, в зависимости от полученной информации управления. В таком случае также можно получить больший выигрыш от разнесения за счет расширения. Кроме того, также бывают случаи, когда обработка переупорядочения в блоке 116 перестановки не выполняется в зависимости от полученной информации управления. Как описано выше, когда выполняется обработка переупорядочения для увеличения взаимного расстояния разделения кодового элемента Ich-расширения и кодового элемента Qch-расширения, или когда выполняется перемежение кодовых элементов для случайного размещения кодового элемента Ich-расширения, можно увеличить взаимную независимость между кодовым элементом Ich-расширения и кодовым элементом Qch-расширения, чтобы Ich-компонент и Qch-компонент подвергались замиранию в разной степени.

В данном варианте выполнения положение размещения кодового элемента Qch-расширения определяется как результат обработки в блоке 112 S/P, блоке 113 расширения и в блоке 116 переупорядочения. Кодовый элемент Qch-расширения после переупорядочения выводится в блок 103 IQ-комбинирования.

С другой стороны, устройство 150 беспроводного приема, показанное на фиг. 2B, имеет антенну 151, которая принимает беспроводные сигналы, содержащие данные (принимаемые данные) для соответствующего устройства, передаваемые из устройства 100 беспроводной передачи; блок 152 удаления запретных интервалов (GI), который удаляет GI, вставленные в заданных положениях, из принятых данных, подвергнутых заданной обработке беспроводного приема; блок 153 БПФ, который выполняет БПФ (быстрое преобразование Фурье) для принятых данных после удаления GI; блок 154 оценки канала, который выполняет оценку канала, используя принимаемые данные после БПФ, и назначает весовые коэффициенты для принятых данных после БПФ для каждой поднесущей, блок 155 выделения информации управления, который выделяет информацию управления из принятых данных (после БПФ и назначения весовых коэффициентов в данном варианте выполнения) после БПФ; блок 156 IQ-разделения, который разделяет принятые данные после выделения информации управления на кодовый элемент Ich-расширения и кодовый элемент Qch-расширения; блок 157 сжатия разделенного IQ-расширения, который получает символы модуляции из кодового элемента Ich-расширения и кодового элемента Qch-расширения после IQ-разделения на основе информации управления; и блок 158 демодуляции, который демодулирует данные из полученных символов модуляции путем выполнения отображения, учитывая поворот фазы, выполненный в устройстве 100 беспроводной передачи.

Блок 157 сжатия разделенного IQ-расширения имеет блок 161 определения
