Устройство комбинирования изображений и способ и программа управления им

Устройство комбинирования изображений и способ и программа управления им

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к устройству комбинирования изображений для комбинирования данных фотоизображения, поступивших от средства ввода изображений, и данных, считанных с рукописного оригинала (рукописи).

Предшествующий уровень техники

Наряду с современным распространением и техническими усовершенствованиями устройств ввода фотографических изображений, таких как цифровой фотоаппарат и цветной сканер, и устройств вывода изображений, таких как цветной принтер, в отношении цифровых фотоизображений предлагаются различные способы использования.

Такие изображения не только захватываются и печатаются на печатном носителе, но часто используются совместно с различными видами обработки и редактирования различными способами. Например, предлагается посылать фотографию с надписанным сообщением в качестве письма и также вставлять в альбом фотографию с надписанным заголовком или иллюстрацией.

Для добавления рукописного сообщения или иллюстрации к фотоизображению, введенному от устройства ввода изображений, опубликованная заявка №S63-040933 на патент Японии раскрывает способ отображения введенного фотоизображения на устройстве отображения, таком как панель на жидких кристаллах, и ввода рукописного изображения через устройство ввода с сенсорного экрана, обеспеченного в устройстве отображения, таким образом объединяя (комбинируя) фотоизображение и рукописное изображение.

Также опубликованная заявка №H09-139832 на патент Японии раскрывает способ, в котором рукописный оригинал, написанный на бумажном листе, отличном от входного фотоизображения, считывается считывающим устройством и объединяется с этим фотоизображением.

Также устройство печати все в большей степени обеспечивается не только функцией печати со сложными функциями, такими как функцией считывания изображения и разъемом (слотом) для карточки с памятью для вставки карточки с памятью, опубликованная заявка №H05-122496 на патент Японии раскрывает в таком устройстве печати способ объединения и печати фотоизображения в карточке с памятью и данных, считанных в модуле считывания.

Также такое комбинирование (объединение) изображения не ограничивается данными фотоизображения и рукописным изображением, но данные, совмещенные (наложенные) с фотоизображением, также включают в себя фотокадр или сообщение заранее определенного образца.

Однако в случае рисования сообщения или иллюстрации на фотоизображении посредством выбора фоновой области, отличной от той, где человек осуществил запись, в качестве основного объекта известные способы включают следующие ограничения.

Способ с использованием сенсорного экрана, упомянутый выше, позволяет рисовать рукописный символ или иллюстрацию непосредственно на фотоизображение, в то же время наблюдая это фотоизображение, но требует устройства отображения и устройства ввода с сенсорного экрана, что приводит к высокой стоимости аппаратуры, и способность выражения неизбежно ограничивается, поскольку разрешение изображения рукописного ввода ограничено разрешающей способностью устройства отображения или сенсорного экрана.

С другой стороны, способ считывания оригинала, упомянутый выше, имеет те преимущества, что рукописный оригинал может быть подготовлен простым и легким способом и что различные выражения возможны в зависимости от типа принадлежности для записи, но включает в себя недостаток, заключающийся в том, что поскольку рукописный оригинал написан на исходном листе отдельно от фотоизображения, позиционное соотношение для совмещения рукописного изображения с фотоизображением не может быть подтверждено точно при подготовке рукописного оригинала.

Также с увеличением объема данных, которые должны быть объединены, таких как данные фотоизображения, написанные пользователем данные, фотокадр и т.д., объединение должно быть выполнено множество раз в отношении данных с множественным содержимым, таким образом приводя к большим затратам ресурсов, используемых для объединения, а также к длительному времени обработки.

Также во время операции объединения изображения невозможно знать, как содержимое, которое должно быть объединено, и содержимое, написанное пользователем, будут расположены после объединения (комбинирования) изображений.

Сущность изобретения

Задача настоящего изобретения заключается в том, чтобы обеспечить устройство комбинирования изображений, которое позволяет рисовать рукописный оригинал, в то же время подтверждая во время операции вырисовывания рукописного оригинала на листе позиционное соотношение того, как рукописный оригинал должен быть скомбинирован по отношению к целевому фотоизображению, и способ управления и программу для этого.

Другой задачей настоящего изобретения является обеспечение устройства комбинирования изображений, которое не влечет использование больших накладных расходов на ресурсы, требуемых для объединения изображений, ни длительного времени обработки даже при большем количестве данных, которые должны быть объединены, таких как данные фотоизображения, данные, записанные пользователем, фотокадр и т.д., и способ обработки изображений и программу для этого.

Краткое описание чертежей

Фиг.1 изображает блок-схему устройства 100 комбинирования изображений, составляющего вариант осуществления 1 настоящего изобретения;

Фиг.2 представляет вид, показывающий оригинальный лист SH1 в варианте осуществления 1;

Фиг.3 изображает последовательность операций, иллюстрирующую в варианте осуществления 1 процесс, выполняемый ЦП 2 устройства 100 комбинирования изображений для печати оригинального листа SH1;

Фиг.4 изображает последовательность операций, иллюстрирующую в варианте осуществления 1 процесс, выполняемый ЦП 2 при считывании оригинального листа SH1, содержащего рукописное изображение, и комбинировании и печати эталонного изображения 41 и рукописного изображения 51;

Фиг.5 представляет вид, показывающий пример объединенного вывода 70 в варианте осуществления 1;

Фиг.6 представляет вид, показывающий конфигурацию оригинального листа SH2 в варианте осуществления 2 настоящего изобретения;

Фиг.7 представляет вид, показывающий пример комбинированного вывода в варианте осуществления 2 в случае, если пользователем выбрано размещение в половине области;

Фиг.8 представляет вид, показывающий конфигурацию оригинального листа SH3 в варианте осуществления 3 настоящего изобретения;

Фиг.9 представляет вид, показывающий конкретный пример операционной панели 16 в устройстве 100 комбинирования изображений;

Фиг.10-1 и 10-2 представляют виды, показывающие конфигурацию оригинального листа SH4, который должен быть надписан пользователем в варианте осуществления 6 настоящего изобретения;

Фиг.11-1 и 11-2 представляют виды, иллюстрирующие операции, показывающие выбор фотоизображения PI и выбор шрифта/иллюстрации (напечатанное изображение 52 для комбинирования) для печати оригинального листа SH4;

Фиг.12 изображает последовательность операций, иллюстрирующую в варианте осуществления 6 процесс печати оригинального листа SH4;

Фиг.13 изображает последовательность операций, иллюстрирующую операции печати оригинального листа SH4 в варианте осуществления 6;

Фиг.14 изображает последовательность операций, иллюстрирующую процесс считывания напечатанного оригинального листа SH4 и выполнения процесса комбинирования в варианте осуществления 6;

Фиг.15 изображает последовательность операций, иллюстрирующую процесс, в варианте осуществления 6 анализа оригинального листа SH4;

Фиг.16-1 и 16-2 представляют виды, показывающие конфигурацию оригинального листа SH5 в варианте осуществления 7 настоящего изобретения;

Фиг.17 изображает последовательность операций, иллюстрирующую процесс, в варианте осуществления 7 печати оригинального листа SH5;

Фиг.18-1 и 18-2 представляют виды, показывающие в варианте осуществления 8 оригинальный лист SH6, несущий напечатанное изображение 52 для комбинирования, соответствующее шрифту/иллюстрации FI, в качестве эталонного изображения 41; и

Фиг.19 изображает последовательность операций, иллюстрирующую процесс, в варианте осуществления 8 печати оригинального листа SH6.

Подробное описание предпочтительных вариантов осуществления

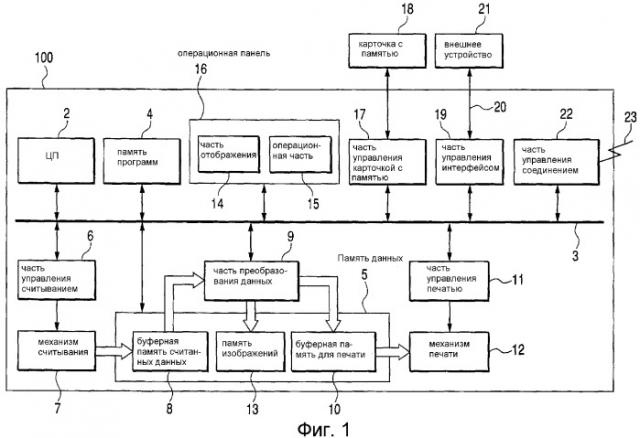

Фиг.1 изображает блок-схему устройства 100 комбинирования изображений, составляющего вариант осуществления 1 настоящего изобретения.

Устройство 100 комбинирования изображений снабжено ЦП 2, внутренней шиной 3, памятью 4 программ, памятью 5 данных, частью 6 управления считыванием, механизмом 7 считывания, частью 9 преобразования данных, частью 11 управления печатью, механизмом 12 печати, операционной панелью 16, частью 17 управления карточкой с памятью, частью 19 управления интерфейсом, интерфейсом 20 и частью 21 управления обменом.

Память 5 данных включает в себя буферную память 8 считанных данных, буферную память 10 для печати и память 13 изображений. Операционная панель 16 включает в себя часть 14 отображения и операционную часть 15.

ЦП 2 создан как микропроцессор, который функционирует согласно управляющей программе, сохраненной в памяти 4 программ, состоящей из ПЗУ, и соединенной через внутреннюю шину 3, и содержимому памяти данных, состоящей из ОЗУ. ЦП 2 управляет механизмом 7 считывания посредством части 6 управления считыванием и сохраняет данные оригинального изображения, считываемые непоказанным датчиком изображения, обеспеченным в механизме 7 считывания, в буферной памяти 8 считанных данных, обеспеченный в памяти 5 данных.

Данные оригинального изображения, сохраненные в буферной памяти 8 считанных данных, считываются частью 9 преобразования данных для преобразования в данные для печати, которые сохраняют в буферной памяти 10 для печати, обеспеченной в памяти 5 данных.

Часть 105 преобразования данных выполняет операции преобразования данных изображения, такие как анализ языка описания страниц (PDL) и вывод компьютерной графики (КГ) символьных данных.

ЦП 2 управляет механизмом 12 печати посредством части 11 управления печатью и также считывает данные для печати, сохраненные в буферной памяти 10 для печати для подачи в механизм 12 печати, и выполняет операцию печати на среде печати, таким образом выполняя операцию копирования.

Память 5 данных снабжена памятью 13 изображений, которая временно сохраняет различные данные изображения в дополнение к данным оригинального изображения, считываемым механизмом 7 считывания, и выполняет редактирование над ними. Также данные изображения, сохраненные в памяти 13 изображений, преобразуются частью 9 преобразования данных в данные печати для печати, посредством чего операция печати фотоизображения и т.п. может быть реализована в дополнение к операции копирования.

Буферная память 8 считанных данных, буферная память 10 для печати и память 13 изображений, обеспеченные в памяти 5 данных, управляются ЦП 2, и емкости этих блоков памяти динамически изменяются и назначаются пользователем согласно состоянию операции, такому как режим операций и установка.

Операционная панель 16 снабжена клавишами ввода цифр, клавишами ввода символов, клавишами набора номера телефона одним нажатием, клавишами установки режима, клавишей определения, клавишей отмены и т.д. и состоит из операционной части, которую пользователь должен использовать для выбора адресата при передаче изображения и для регистрации различных регистрационных данных или режима сохранения энергии, различных ключей, LED (светоизлучающих диодов) и ЖК-экрана (дисплея на жидких кристаллах), таким образом используемых пользователем для различных операций ввода и для отображения операционных состояний устройства 100 комбинирования изображений.

Часть 17 управления карточкой с памятью управляет доступом к карточке 18 с памятью, служа в качестве носителя хранения данных, и считывает и записывает данные изображения и т.п.сохраненные в карточке 18 с памятью. Таким образом, данные фотоизображения, сохраненные в карточке 18 с памятью, считываются, затем сохраняются в памяти 13 изображений, далее преобразуются в данные для печати и распечатываются.

Часть 19 управления интерфейсом управляет процессом обмена посредством интерфейса 20, таким образом выполняя обмены данными с внешним устройством 21.

В качестве внешнего устройства 21 может быть подсоединен персональный компьютер для приема данных для печати, подготовленных драйвером принтера, функционирующим на компьютере, и печати таких данных для печати. Также цифровой фотоаппарат или подобное устройство могут быть подсоединены для считывания данных фотоизображения для сохранения в памяти 13 изображений и преобразования в данные печати для печати.

Часть 22 управления обменом, включающая в себя модем (модуль модуляции-демодуляции) и NCU (модуль управления сетью), связана с аналоговой линией 23 связи и выполняет управление обменом и управление линией, например, создания вызова или приема вызова.

Со ссылками на фиг.9 показаны подробности операционной панели 16, показанной на фиг.1. Операционная панель 16 оборудована ЖК-дисплеем 201, клавишей 202 включения, клавишей 203 режима копирования, клавишей 204 режима пленки, клавишей 205 режима сканирования, клавишей 206 режима фотографии, клавишей 207 меню, клавишей 208 печати листа, клавишей 209 сканирования листа, клавишей 210 "минус", клавишей 211 "плюс", клавишей 212 установки, клавишей 213 слайд-шоу, клавишей 214 установки листа, клавишей 215 выбора подающего бумагу лотка, клавишей 216 останова, клавишей 217 начала монохроматической печати и клавишей 218 начала цветной печати.

ЖК-дисплей 201 используется для отображения различной информации, такой как сообщение и запрос операции.

Клавиша 202 включения используется для включения/выключения источника питания устройства 100 обработки изображения.

Клавиша 203 режима копирования используется для установки устройства 100 обработки изображения в состояние, в котором оно способно к операции копирования, и устройство 100 обработки изображения переходит в режим копирования, когда нажата клавиша 203 режима копирования.

Клавиша 204 режима пленки используется для установки устройства 100 обработки изображения в состояние, в котором оно способно к операции печати с пленки, и устройство 100 обработки изображения переходит в режим пленки, когда нажата клавиша 204 режима пленки.

Клавиша 205 режима сканирования используется для установки устройства 100 обработки изображения в состояние, в котором оно способно к операции сканирования, и устройство 100 обработки изображения переходит в режим сканирования, когда нажата клавиша 205 режима сканирования.

Клавиша 206 режима фотографии используется для установки устройства 100 обработки изображения в состояние, в котором оно способно к операции непосредственной печати посредством сигнала от платы цифровой фотографии или цифровой камеры, и устройство 100 обработки изображения переходит в режим фотографии, когда нажата клавиша 206 режима фотографии.

Клавиша 207 меню используется для отображения элементов установки, например, при выполнении операции копирования, факсимильной операции или непосредственной печати с платы. Нажатие клавиши 207 меню вызывает отображение элементов установки для выполнения на ЖК-дисплее 201, и такие элементы установки могут быть выбраны клавишей 211 "плюс" и клавишей "минус" 210 и установлены клавишей 212 установки.

Клавиша 208 печати листа используется для печати оригинального листа SH1, как показано на фиг.3.

Клавиша 209 сканирования листа используется для считывания листа SH1. В устройстве 100 обработки изображения информация, записанная на листе, напечатанном клавишей 208 печати листа, считывается частью 107 считывания для выполнения задания, и клавиша 209 сканирования листа используется для выдачи команды такого считывания листа.

Клавиша 210 "минус" и клавиша 211 "плюс" используются пользователем для выбора из множества кандидатов в меню или при регистрации пользователя. "Плюс" и "минус" соответственно указывают сдвиг вперед и сдвиг назад. Клавиша 212 установки используется для определения выбранного элемента. Клавиша 213 показа слайдов используется для отображения изображений с карточки с памятью (КП, MC) в последовательности на дисплее операционной панели 16.

Клавиша 214 установки листа нажимается для установки листа во время операции копирования или другой печати. Клавиша 215 выбора лотка подачи бумаги используется в случае, если часть 114 подачи листа имеет множество частей для подачи бумаги по листам для переключения устройства подачи бумаги по листам.

Клавиша 216 останова используется для завершения операции, такой как операция факсимильной приема-передачи, копирования или других операций. Клавиша 217 начала монохроматической печати используется для начала монохроматической факсимильной передачи или монохроматического копирования. Клавиша 218 начала цветной печати используется для начала цветной факсимильной передачи или печати цветной фотографии.

Фиг.2 показывает оригинальный лист SH1 в варианте осуществления 1.

Оригинальный лист SH1 используется в случае синтеза рукописного изображения с фотоизображением, служащим в качестве эталонного (ссылочного, базового) изображения, и включает в себя область 30 установки, область 40 эталонного изображения, область 50 рукописного изображения и штриховой код 60.

Область 30 установки обеспечивается для выбора размера среды печати, меткой 31 для выбора A4 размера, меткой 32 для выбора размера открытки и меткой 33 для выбора размера L. Пользователь выбирает (помечает) одну из меток 31 для выбора A4 размера, метки 32 для выбора открытки и метки 33 для выбора L-размера, таким образом выбирая размер среды печати, который нужно использовать для печати комбинированного результата.

В области 40 эталонного изображения печатают эталонное изображение 41. Эталонное изображение соответствует фотоизображению, выбранному пользователем, и не является фотоизображением непосредственно, но печатается из такого фотоизображения.

Область 50 рукописного изображения является областью, где пользователь записывает рукописное изображение 51, подлежащее комбинированию с эталонным изображением 41.

Область 40 эталонного изображения и область 50 рукописного изображения имеют, по существу, одинаковые размеры и, по существу, одинаковую форму, и область 50 рукописного изображения обеспечивается близко к области 40 эталонного изображения.

Часть 6 управления считыванием, механизм 7 считывания, память 5 данных, часть 11 управления печатью и механизм 12 печати составляют пример средства печати оригинального листа для печати оригинального листа SH1.

Как показано на фиг.2, под областью 40 эталонного изображения, несущего эталонное изображение 41, обеспечивается область 50 рукописного изображения того же самого размера, как эталонное изображение 41, и пользователь может рисовать рукописное изображение 51 произвольной принадлежностью для записи в области 50 рукописного изображения.

Штриховой код 60 используется для указания изображения, сохраненного в карточке 18 с памятью, и является, например, именем файла изображения, сохраненного в карточке 18 с памятью.

Ниже поясняется процесс согласно варианту осуществления 1, в котором ЦП 1 устройства 100 комбинирования изображений печатает оригинальный лист SH1.

Фиг.3 изображает последовательность операций, показывающую процесс согласно варианту осуществления 1, в котором ЦП 1 устройства 100 комбинирования изображений печатает оригинальный лист SH1.

Процесс, показанный на фиг.3, выполняется, когда пользователь выбирает "печать оригинального листа" в меню, отображенном на операционной панели 16.

Сначала на этапе S1 считывают файл данных фотоизображения в карточке 18 с памятью и отображают его на части 14 отображения. На этапе S2 контролируют ключевую операцию на операционной части 15 и различают, выбрано ли фотоизображение. В случае, если фотоизображение выбрано, на этапе S3 считывают выбранное фотоизображение (эталонное изображение 41) с карточки 18 с памятью и комбинирует его с данными для печати, сохраненными заранее в памяти 4 программ, для печати в области 30 установки, таким образом подготавливая данные печати для оригинального листа SH1.

На этапе S4 управляют механизмом 12 печати на основании таким образом подготовленных данных печати, таким образом печатая оригинальный лист SH1.

Ниже поясняется операция согласно варианту осуществления 1 для считывания оригинального листа SH1, несущего рукописное изображение, и печатают эталонное изображение 41 и рукописное изображение 51 в комбинированном изображении.

Фиг.4 изображает последовательность операций, показывающую функции ЦП 2 в варианте осуществления 1 в случае считывания оригинального листа SH1, несущего рукописное изображение, и печати эталонного изображения 41 и рукописного изображения 51 в комбинированном изображении.

Процесс, показанный на фиг.4, выполняют, когда пользователь выбирает "считывание оригинального листа и печать комбинированного" в меню, отображенном на операционной панели 16.

Сначала на этапе S11 управляют механизмом 7 считывания, таким образом считывая оригинальный лист SH1. На этапе S12 извлекают из данных изображения считанного оригинального листа SH1 данные области 30 установки и анализируют отмеченное состояние меток 31, 32 и 33 в области 30 установки, таким образом получая информацию относительно размера выбранной среды печати.

На этапе S13 извлекают из данных изображения считанного оригинального листа SH1 изображение области 50 рукописного изображения в качестве данных рукописного изображения. Извлечение области 50 рукописного изображения выполняют, например, посредством обнаружения линии кадра, указывающей область 50 рукописного изображения оригинального листа SH1 в операции считывания, и посредством извлечения данных в пределах такой обнаруженной линии кадра.

На этапе S14 анализируют штриховой код 60 на считанном оригинальном листе SH1 и считывает фотоизображение то же самое, что и фотоизображение (эталонное изображение 41), выбранное пользователем с карточки 18 с памятью. Штриховой код 60 указывает, например, имя файла изображения, сохраненного в карточке 18 с памятью. Считанное изображение комбинируется с данными рукописного изображения, извлеченными на этапе S13, для получения данных комбинированного изображения.

На этапе S15 выполняют на основании информации выбора размера среды печати, полученной на S12, процесс расширения или уменьшения данных комбинированного изображения, и управляют механизмом 12 печати, чтобы печатать комбинированное изображение на среде печати для вывода (S16).

Фиг.5 изображает пример результата комбинированного вывода 70 в варианте осуществления 1.

Вариант осуществления 1

В результате комбинированного вывода 70, как показано на фиг.5, эталонное изображение 41 и рукописное изображение 51, вписанное в области 50 рукописного изображения, комбинируют способом наложения и расширяют или уменьшают, чтобы согласовать с размером среды печати, выбранным в области 30 установки, и таким образом расширенные или уменьшенные комбинированные данные (результат комбинирования) выдают на среду 71 печати.

В варианте осуществления 1 пользователь может наблюдать при написании рукописного изображения 51 в области 50 рукописного изображения оригинального листа SH1 эталонное изображение 41, обеспеченное в соседней позиции того же размера, и может поэтому рисовать рукописное изображение 51, в то же время распознавая позиционное соотношение эталонного изображения 41 и рукописного изображения 51, когда оба комбинируют с наложением.

В варианте осуществления 1 эталонное изображение 41 и область 50 рукописного изображения выравнены вдоль вертикального направления на оригинальном листе SH1, но они могут быть выравнены в боковом направлении. В варианте осуществления 1 эталонное изображение 41 и область 50 рукописного изображения обеспечиваются в одном и том же и во взаимно соседнем соотношении, но эталонное изображение 41 и область 50 рукописного изображения не обязательно должны иметь один и тот же размер, пока позиционное соотношение не станет очень неясным.

Вариант осуществления 2

Фиг.6 изображает конфигурацию оригинального листа SH2 в варианте осуществления 2 настоящего изобретения.

Оригинальный лист SH2 включает в себя область 30 установки, область 40 эталонного изображения, область 50 рукописного изображения и штриховой код 60.

Область 30 установки обеспечивается для выбора размера среды печати меткой 31 для выбора A4 размера, меткой 32 для выбора размера открытки и меткой 33 для выбора L-размера и для выбора размещения печати меткой 34 для выбора всей области и меткой 35 для выбора половины области.

Пользователь выбирает одну из меток 31 для выбора A4 размера, метки 32 для выбора размера открытки и метки 33 для выбора L-размера, таким образом выбирая размер среды печати, которую нужно использовать для печати комбинированного результата. Также когда пользователь помечает метку 34 для выбора всей области (выбирая размещение по всей области), изображение, сформированное наложением эталонного изображения 41, и рукописное изображение 51 печатают на всей области среды 71 печати, в то время как если пользователь выбирает метку 35 для выбора половинной области (выбирая размещение в половине области), эталонное изображение 41 печатают на половине области среды 71 печати, и рукописное изображение 51 печатают на остающейся половине области среды 71 печати.

Фиг.7 иллюстрирует пример результата вывода комбинированного изображения, когда пользователь выбирает размещение половинной области в варианте осуществления 2.

В этом случае эталонное изображение 41 и рукописное изображение 51, нарисованное в области 50 рукописного изображения, комбинируются бок о бок (то есть взаимно примыкающая комбинация фотоизображения, соответствующего эталонному изображению, и рукописного изображения), затем комбинированное изображение расширяют или уменьшают согласно размеру среды печати, выбранному посредством области 30 установки, и печатают с размещением согласно указанию пользователем.

Результат вывода комбинированного изображения в случае, если пользователь выбирает размещение по всей области, является тем же самым, как результат 70 в варианте осуществления 1.

В варианте осуществления 2 эталонное изображение 41 и область 50 рукописного изображения располагаются на оригинальном листе SH2 так, как показано на фиг.6, и когда выбрано размещение по всей области, эталонное изображение 41 и рукописное изображение 51, нарисованное в области 50 рукописного изображения, комбинируют способом наложения, в то время как если выбрано размещение на половинной области, эталонное изображение 41 и рукописное изображение 51, нарисованное в области 50 рукописного изображения, выравниваются в одном и том же позиционном соотношении. Пользователь при вписывании рукописного изображения 51 в области 50 рукописного изображения оригинального листа SH2 может легко распознавать результат комбинирования эталонным изображением 41.

Также вариант осуществления 2 позволяет достигать размещения по полной области и размещения на половине области посредством единственного оригинального листа SH2.

Вариант осуществления 1 показывает случай, когда оригинальное фотоизображение (эталонное изображение 41) является прямоугольным с длинной горизонтальной стороной, так называемое альбомное изображение, но в случае, когда оригинальное фотоизображение (эталонное изображение 41) является прямоугольным с длинной вертикальной стороной, так называемое портретное изображение, эталонное изображение 41 печатается в положении с длинной горизонтальной стороной, так чтобы пользователь мог удобно понимать направление изображения.

Вариант осуществления 3

Фиг.8 изображает конфигурацию оригинального листа SH3 в варианте осуществления 3 настоящего изобретения.

Оригинальный лист SH3 включает в себя область 30а установки, область 40а эталонного изображения, область 50а рукописного изображения и штриховой код 60.

Область 30а установки является той же, как та, что показана на фиг.6.

Затем в области 40а эталонного изображения печатают эталонное изображение 41, которое снабжается линией 42 кадра, линиями 43 шкалы и линиями 44 координатной сетки.

Линия 42 кадра окружает область 40 эталонного изображения. Линии 43 шкалы обеспечиваются для разделения вертикальных и горизонтальных линий для линии 42 кадра, и линии 44 координатной сетки обеспечиваются, чтобы сформировать сетку, включающую в себя линии 43 шкалы.

Область 50а рукописного изображения используется пользователем для вписывания рукописного изображения 51 и обеспечивается линией 52 кадра и линиями 53 шкалы.

Линия 52 кадра окружает область 50а рукописного изображения. Линии 53 шкалы обеспечиваются для разделения вертикальных и горизонтальных линий для линий 52 кадра.

Линии 42 и 52 кадра имеют, по существу, одинаковые формы, и линии 43, 53 шкалы обеспечиваются во взаимно приблизительно одинаковых позициях линий кадра.

Механизм 12 печати и часть 11 управления печатью составляют пример средства печати оригинального листа, которое служит для печати линии 42 кадра эталонного изображения на эталонном изображении 41, также для печати линии 52 кадра области рукописного изображения на области 50 рукописного изображения, печати также линий шкалы, разделяющих линию 43 кадра эталонного изображения, и также печати линий 53 шкалы в позициях на линии 52 кадра области рукописного изображения, по существу, соответствуя таковым линиям 43 шкалы на линии 42 кадра эталонного изображения.

Средство печати оригинального листа также печатает на эталонном изображении 41 линии координатной сетки, включающие в себя линии 43 шкалы на линии 42 кадра эталонного изображения.

В варианте осуществления 3 линии кадра, линии шкалы и линии координатной сетки привязаны к области 50 рукописного изображения и эталонному изображению 41 на оригинальном листе SH3, таким образом дополнительно облегчая понимание позиционных соотношений во время операции комбинирования изображения.

Вариант осуществления 3 иллюстрирует случай добавления всех линий 42 кадра, линий 43 шкалы и линий 44 координатной сетки, но также возможно добавить только линии 42 кадра и линии 43 шкалы.

Вариант осуществления 4

В варианте осуществления 4 изобретения при печати оригинального листа в любом из вариантов осуществления 1-3 эталонное изображение 41 печатают с пониженной плотностью печати.

Поскольку заключительный вывод комбинированного изображения использует изображение, считанное с карточки 18 с памятью, в то время как эталонное изображение 41, напечатанное на оригинальном листе, используется пользователем только временно как ссылка для рисования рукописного изображения 51, так что плотность эталонного изображения 41 не отражается на результирующем выводе. Поэтому эталонное изображение 41 может быть напечатано с пониженной плотностью печати, пока это позволяет подтверждать взаимные позиционные соотношения рукописного изображения 51 и эталонного изображения 41 при комбинировании изображения, и такая пониженная плотность печати эффективна для сокращения потребления чернил в случае, если устройство струйной печати чернилами используется в качестве механизма 12 печати.

При выводе комбинированного результата эталонное изображение, которое должно быть напечатано в эталонной области, может быть напечатано вместо понижения плотности печати с меньшем количеством цветов или как одноцветное изображение. Другими словами, при выдаче комбинированного результата печать может быть выполнена с качеством изображения, отличным от такового при нормальной операции печати. Такое "качество изображения" означает параметры, управляющие качеством изображения, такие как плотность чернил, количество цветов, одноцветное (монохроматическое) или цветное и разрешение изображения.

Вариант осуществления 5

В варианте осуществления 5 настоящего изобретения в любом из вариантов осуществления с 1 по 4 данные фотоизображения вводят не с карточки 18 с памятью, а из средства считывания, того же самого, что было использовано для считывания оригинала.

Данные фотоизображения могут также быть получены не от средства считывания, используемого для считывания оригинала, а от внешнего оборудования по линии 23 связи или через интерфейс 20.

Также возможно в любом из вариантов осуществления с 1 по 4 подтверждать результат комбинирования изображений посредством отображения на части дисплея операционной панели 16 или сохранять комбинированный результат на носителе для записи, таком как карточка 18 с памятью, или передавать комбинированный результат на другое оборудование по линии 23 связи или через интерфейс 20. Таким образом, изображение после операции комбинирования может быть отредактировано в таком другом оборудовании.

Фиг.10-1 и 10-2 иллюстрируют оригинальный лист SH4, который должен быть надписан пользователем в варианте осуществления 6.

Более конкретно фиг.10-1 показывает оригинальный лист SH4, используемый в варианте осуществления 6, и фиг.10-2 показывает пример комбинированного вывода 90 в варианте осуществления 6.

Оригинальный лист SH4 включает в себя область 30 установки, область 40 эталонного изображения, область 50 рукописного изображения и штриховой код 60.

Оригинальный лист SH4 печатают, используя операционную панель 16 устройства 100 обработки изображения, и фотоизображение, сохраненное в карточке с памятью, КП, соединенной с USB-частью 117 управления главного компьютера, и содержимое, надписанное на оригинальном листе SH4, подвергают процессу комбинирования.

Более конкретно сначала выполняется установка (настройка) для печати оригинального листа SH4 в устройстве 100 обработки изображения посредством операционной панели 16, и часть 113 записи выполняет операцию печати согласно такой установке. При такой печати область 50 рукописного изображения для вписывания содержимого для синтеза изображения печатается на оригинальном листе SH4, затем часть 107 считывания считывает такую область 50 рукописного изображения оригинального листа SH4 для синтеза с фотоизображением PI, соответствующим эталонному изображению 41, и результат такого синтеза печатают частью 113 записи, чтобы достичь процесса комбинирования изображения.

В варианте осуществления 6 клавишу 208 печати листа нажимают для печати листа SH4 записи. Ниже описаны подробности операции печати оригинального листа SH4 со ссылками на Фиг.11-1 и 11-2 и подробности операций считывания оригинального листа SH4 и выполнения комбинирования изображений описаны со ссылками на фиг.12.

Область 30 установки используется для обозначения размера листа для печати изображения, комбинированного с использованием оригинального листа SH4. В варианте осуществления 6 такое обозначение размера выполняют посредством пометки листа напечатанными метками, соответствующими различным размерам листа. Во время операции комбинирования изображения часть 107 считывания считывает область 30 установки, в то же время считывая оригинальный лист SH4, и размер вывода комбинированного изображения определяют согласно отмеченному размеру в области 30 установки.

В области 40 эталонного изображения печатают в качестве выборки изображение, то же самое, что фотоизображение PI, и при операции комбинирования изображения, использующей оригинальный лист SH4, комбинируют данные, полученные посредством считывания изображения, нарисованное в области 50 рукописного изображения, и фотоизображение, соответствующее эталонному изображению 41, напечатанному в области 40 эталонного изображения. Эталонное изображение 41 указывает изображение-объект (цель) для комбинирования, которое должно быть использовано в качестве эталонного, когда пользователь выполняет надпись в области 50 рукописного изображения, но данные для фактической операции комбинирования не извлекают из оригинального листа SH4, а получают из фотоизображения, сохраненного в цифровой камере ЦК.

Область 50 рукописного изображения используется для вписывания содержимого, подлежащего комбинированию с фотоизображением PI, соответствующим эталонному изо
