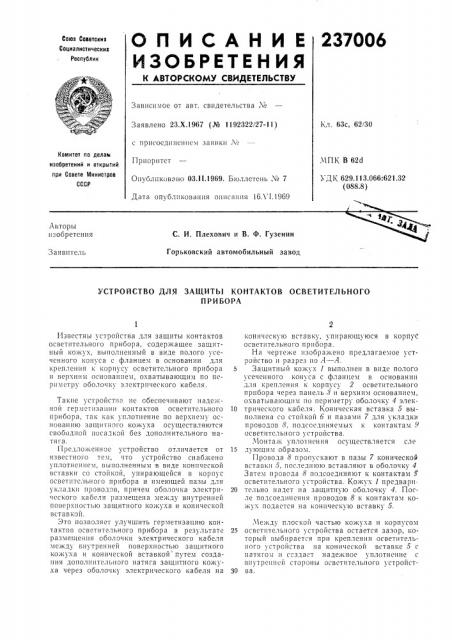

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

237006

Союз Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства «¹

Кл. 63с, 62/30

Заявлено 23.Х.1967 (№ 1192322!27-11) с присоединением заявки М

Нем итет по делов! изобретений и открытий при Совете Министров

СССР

МПК В 62d

Ъ ДК 629.113.066:621.32 (088.8) Приоритет

Опубликовано 03.ll.1969. Бюллетень че 7

Дата опубликования описания 16Л 1.1969 +E.

3gy

Авторы изобретения

С. И. Плехович и В. Ф. Гузенин

Горьковский автомобильный завод

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЩИТЬ| КОНТАКТОВ ОСВЕТИТЕЛЬНОГО

ПРИБОРА

Известны устройства для защиты контактов осветительного прибора, содержащее защитный кожух, выполненный в виде полого усеченного конуса с фланцем в основании для крепления к корпусу осветительного прибора и верхним основанием, охватывающим по периметру оболочку электрического кабеля.

Такие устройства не обеспечивают надежной герметизации контактов осветительного прибора, так как уплотнение по верхнему основанию защитного кожуха осуществляются свîоолиой поcàлкой без дополнительного натяга.

Предложенное устройство отличается от известного тем, что устройство снабхкено уплотнением, выполненным в виде конической вставки со стойкой, упирающейся в корпус осветительного прибора и имеющей пазы для укладки проводов, причем оболочка электрического кабеля размещена между внутренней поверхностью защитного кожуха и конической вставкой.

Это позволяет улучшить герметизацию контактов осветительного прибора в результате размещения оболочки электрического кабеля между внутренней поверхностью защитного кожуха и конической вставкой путем создания дополнительного натяга защитного кожуха через оболочку электрического кабеля на коническую вставку, упирающуюся в корпуС осветительного приоора.

На чертеже изображено предлагаемое устройство и разрез по А — А.

5 За1цитный кожу.: 1 выполнен в виде полосо усеченного конуса с фланцем в основании лля крепления к корпусу 2 осветительного прибора через панель 8 и верхним основанием, охватывающим по периметру оболочку 4 элек10 трического кабеля. Коническая вставка 5 выполнена со стойкой 6 и пазами 7 лля укладки проводов 8, подсоединяемых к контактам 9 осветительного устройства.

Монтаж уплотнения осуществляется сле

15 лу1ощим образом.

Провола 8 пропускают в пазы 7 конической вставки 5, послелнюю вставляют в оболочку 4

Затем провода 8 подсоединяют к контактам У осветительного устройства. Кожух 1 прелвари.

20 тельно надет на защитную оболочку 4. Пос;10 полсоелинения проводов 8 к контактам кожсх поластся на кони,1еск1 ю Вставк, 5.

Межлу плоско и частью кож ха и корпу сок!

25 освстительного устройства остается зазор, который выбирается при креплении осветительного устройства на конической вставке 5 с натяго.! и ссзласт надежное уплотнение с внутренней стороны осветительного устройст30 ва.

237006

Предмет изобретения

А -A

С ости витез и Ь. Севостья нов

Редактор В. Ф. Смирягина Тсхрсд Л. Я. Левина Корректор Т. Д. Чунаева

Заказ 1153114 Тир а гк 480 Подписное

Цг1ИИГ111 Когиитсга по дслаги изобретений и открытий ири Сопстс Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2

Устройство для защиты контактов осветительного прибора, содержащее защитный кожух, выполненный в виде полого усеченного конуса с фланцем в основании для крепления к корпусу осветительного прибора и верхним основанием, охватывающим по периметру оболочку электрического кабеля, orëèrràrorrIñåñë тем, что, с целью герметизации контактов осветительного прибора, устройство снабжено уплотнением, выполненным в виде конической вставки со стойкой, упирающейся в корпус

5 осветительного прибора, и имеющей пазы дл>-: укладки проводов, причем оболочка электрического кабеля размещена между внутренней поверхностью защитного кожуха и конической вставкой.
