Складной якорь

Складной якорь

Иллюстрации

Показать все

Реферат

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах.

Известны технические решения (а.с. №872374, №901150, №953233, №965880 №1024352, №1030245 №1087409, №1119914, №113466, №1421603 МКИ В63В 21/36), содержащие веретено, крестовину со складывающимися лапами.

Основными недостатками их являются сложность изготовления.

Наиболее близким по технической сущности является устройство (а.с. №901150 МКИ B63B 21/36) содержащее веретено, имеющее нижнюю головку и крестовину с шарнирно установленными складными составными лапами с ограничением угла их раскрытия.

Основными недостатками этого устройства являются сложность изготовления конструкции.

Задачей, решаемой заявителем, является упрощение изготовления и эксплуатации устройства.

Указанная цель достигается тем, что крестовина устройства выполнена в виде цилиндрической пластины, на которой с одной стороны жестко закреплено веретено, а на другой шарнирно установлены с возможностью изменения положения в вертикальной плоскости две пары противолежащих лап, причем в каждой паре лапы шарнирно соединены между собой, при этом обе пары фиксируются посредством резьбовых соединений, расположенных в пазах верхних лап и жестко закрепленных на корпусе.

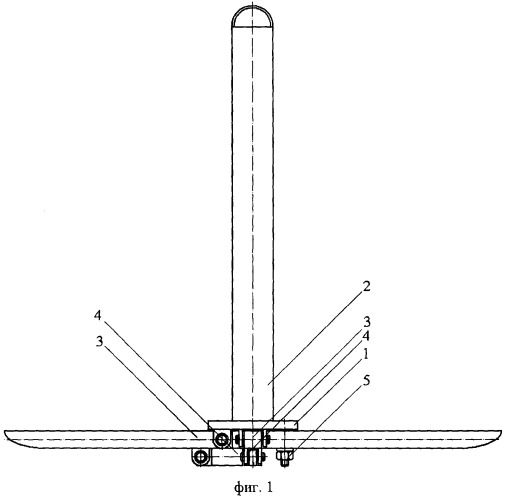

Предлагаемое изобретение поясняется чертежами, где на фиг.1 показан вид сбоку в рабочем состоянии; на фиг.2 - вид сбоку в сложенном состоянии; на фиг.3 - вид снизу в рабочем состоянии.

В предлагаемом изобретении крестовина 1 устройства выполнена в виде цилиндрической пластины, на которой с одной стороны жестко закреплено веретено 2, а на другой шарнирно установлены с возможностью изменения положения в вертикальной плоскости две пары противолежащих лап, причем в каждой паре нижняя 3 и верхняя лапы 4 шарнирно соединены между собой, при этом обе пары фиксируются посредством резьбовых соединений 5, расположенных в пазах 6 верхних лап и жестко закрепленных на крестовине 1.

Устройство монтируется следующим образом. Если якорь находится в транспортном положении (в сложенном положении), то для приведения его в рабочее состояние поочередно каждая пара лап поворачивается в нижнее положение, при этом шпильки резьбовых соединений должны войти в пазы 6 верхних лап каждой пары. Затем накидывают гайки и заворачивают их до полной фиксации. Якорь готов к работе.

При этом затрачивается минимальное время на подготовку якоря к работе и на его разборку, а в сложенном виде оно компактно и удобно для транспортировки.

Складной якорь, содержащий веретено, крестовину с шарнирно установленными складными лапами с ограничением угла их раскрытия, отличающийся тем, что крестовина устройства выполнена в виде цилиндрической пластины, на которой с одной стороны жестко закреплено веретено, а на другой шарнирно установлены с возможностью изменения положения в вертикальной плоскости две пары противолежащих лап, причем в каждой паре лапы шарнирно соединены между собой, при этом обе пары фиксируются посредством резьбовых соединений, расположенных в пазах верхних лап и жестко закрепленных на крестовине.
