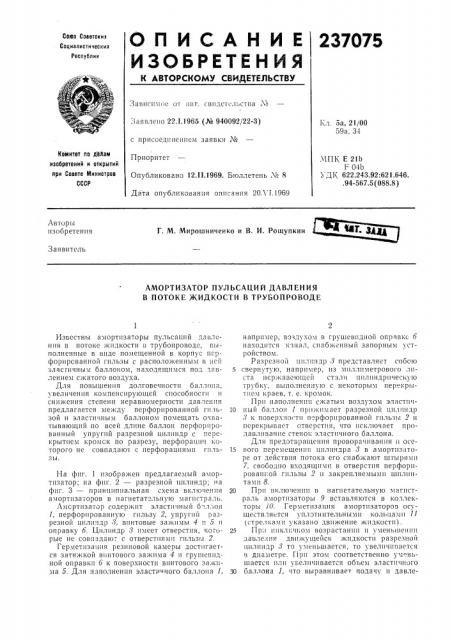

О П И С А Н И Е 237075

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Со1оз Советских

Социалистических

Республик

Записях ое от;шт, свидетельства №

Заявлено 22.1.1965 (¹ 940092/22-3) Кл. 5а, 21/00

59а. 34 с присоединением заявк11 М

Приоритет

Опубликовано 12.11.1969. Бюллетень ¹ 8

Дата опубликования описания 20Л I.1969

Комитет по дедам изобретений и открытий при Совете Министров

СССР."т1ПК E 21Ь

F 04t>

УДК 622.243.92:621.646..94-567.5 (088.8) Г. М. Мирошниченко и В. И. Рощупкин +l Щф

Авторы изобретения

Заявитель

АМОРТИЗАТОР ПУЛЬСАЦИЙ ДАВЛЕНИЯ

В ПОТОКЕ хКИДКОСТИ В ТРУБОПРОВОДЕ

Известны амортизаторы пульсаций давления в потоке жидкости в трубопроводе, выполненные в виде помещенной в корпус перфорированной гильзы с располо>кенным в III II эласгичным баллоном, находящимся под д,влением сжатого воздуха.

Для повышения долговечности баллона, увеличения компенсирующей способности и снижения степени неравномерности давпе предлагается ме>кду перфорированной ги lьзой и эластичным баллоном помещать охватывающий по всей длине баллон перфорированный упругий разрезной цилиндр с перекрытием кромск по разрезу, перфорации которого не совпадают с перфорациями тз1льЗI>I.

На фиг. 1 изобра>кен предлагаемый амортизатор; на фиг. 2 — разрезной цилиндр; иа фиг. 3 — принципиальная схема включения амортизаторов в нагнетательную магистраль.

Амсртизатор содержит эластичный бзл,-он

I, перфорированную гильзу 2, упругий разрезной цилиндр 3, винтовые за>кимы 4 и 5 и оправку 6. Цилиндр 8 имеет отверстия, которые не совиадато-.. с отверстиями гильзы 2.

Герметизация резиновой камеры достигаетCkI 33TH>KKOII BlIkITOBOI O зажима 4 и гp> IIIOBII3,ной оправки 6 к поверхности винтового зажима 5. Для наполнения эласти ного баллона 1, например, воздухом в грушевидной оправке 6 находится кзнал, снабженный запорным устройством.

Разрезной цилиндр 8 представляет собсю

5 свернутую, например, из миллиметрового листа 11сржаве1ощс11 стали IIII.1!Ikkä(>ll÷eo у1о трубку, выполненную с некоторым перекрытиехl краев, т. е. кромок.

При наполнении сжатым воздухом эластич10 ный баллон 1 прижимает разрезной цилштдр

8 к поверхности и рфорированной гильзы 2 и перекрывает отверстия, что исключает продавливание стенок эластичного баллона.

Для предотвращения проворачивания и осе15 Bolo перемещения цилиндра 8 в амортизаторе от действия потока его снабжают штырями

7, свободно входящими в отверстия перфорирован QA гильзы 2 и закрепляемыми шплтштами 8.

20 При вк;цочении в нагнетательную магистраль амортизаторы 9 вставляются в коллекторы 10, Герметизация амортизаторов осуществляется уплотнительными кольцами 11 (стре.тках1и указано движение жидKocTII I.

25 Пр;1 11икл11игом возрастании и уменьшении давлении движущейся жидкости разрезной цилиндр 8 то уменьшается, то увеличигается в диаметре. При этом соответственно уменьшается изи увеличивается объем эластичного

30 баллона 1, что выравнивает подачу и давле237075

I

9uz l

Составитель И, Почепаев

Типография, пр. Сапунова, 2 ние и исключает проникновение пульсации в нагие гательную магистраль.

Предмет изобретения

Амортизатор пульсаций давления в потоке жидкости в трубопроводе, выполненный з виде помещенной в корпуc перфорированной гильзы с расположенным в ией эласти шым баллоном, находящимся под давлением сжатого газа, отяичагощайвя тем, что, с целью IIOвышения долговечности баллона, увеличения компенсирующей способности и снижсния степени неравномерности давления, между перфорированной гильзой и эластичным баллоном помещен охватывающий по всей длине баллон перфорированный упругий разрезной цилиндр с перекрытием кромок по разре1у, перфорации которого не совпадают с перфорациями п1льзы.
