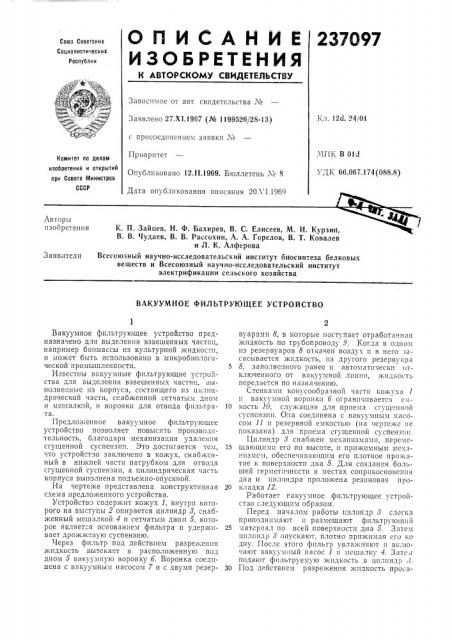

О П И С А Й Й Е 237О97

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресоублин

Зависимое от авт. свидетельства М

Кл, 12d, 24/01

Заявлено 27.Х1.1967 (№ 1199626/28-13) с присоединением заявки №

МП1; В 013

УДК 66.067.174(088.8) Приоритет

Опубликовано 12.II.1969. Бюллетень ¹ Я

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

Дата опубликования описания 20Л I.1969

Авторы изобретения

К. П, Зайцев, Н. Ф. Бахирев, В. С. Елисеев, М. И. Курзин, В. В. т1удаев, В. В. Рассохин, А. А. Горелов, В. T. Ковалев и Л. К. Алферова

Всесоюзный научно-исследовательский институт бносинтеза белковых веществ и Всесоюзный научно-исследовательский институт электрификации сельского хозяйства

Заявители

ВАКУУМНОЕ ФИЛЬТРУЮЩЕЕ УСТРОЙСТВО

Вакуумное фильтрующее устройство предназначено для выделения взвешенных частиц, например биомассы из культурной жидкости, и может быть использовано в микробиологической промышленности.

Известны вакуумные фильтрующие устройства для выделения взвешенных частиц, выполненные из корпуса, состоящего из цилиндрической части, ckIàáæåííîé сетчатым дном и мешалкой, и воронки для отвода фильтрата.

Предложенное вакуумное фильтрующее устройство позволяет повысить производительность, благодаря механизации удаления сгущенной суспензии. Это достигается тем, что устройстзо заключено в кожух, снабженный в ни>к»ей части патрубком для отвода сгущенной суспензии, а цилиндрическая часть корпуса выполнена подъемно-опускной.

На чертеже представлена конструктивная схема ilðåäëoæåíного устройства.

Устройство содержит кожух 1, внутри которого на выступы 2 опирается цилиндр 8, снаб>кенный мешалкой 4 и сетчатым дном 5, которое являет=я основанием фильтра и удер>кивает дрожжевую суспензию.

Через фильтр под действием разрежения жидкость вытекает в расположенную под дном 5 вакуумную воронку б. Воронка соединена с вакуумным насосом 7 и с двумя резервуарами 8, в которые поступает отработанная жидкость по трубопроводу 9. Когда в одном из резервуаров 8 откачен воздух и в него:асасывается жидкость, из другого резервуара

5 8, заполненного ранее и автоматически отключенного от вакуумной линии, жидкость передается по назначению.

Стенками конусообразной части кожуха 1 и вакуумной воронки б ограничиваетс» см10 кость 10, служащая для приема сгущенной суспензии. Она соединена с вакуумным насосом 11 и резервной емкостью (на чертеж" ие показана) для приема сгущенной суспензии.

Цилиндр 8 снабжен механизмами, переме15 щающими его по высоте, и прижимным меха»пзмсм, обеспечивающим его плотное прижатие к поверхности дна 5. Для создания большей гермети IHGcTII в местах соприкосновения дна и цилиндра проложена резиновая про20 кладка 12.

Работает гакуумное фильтрующее устройство следующим образом, Перед началом работы цил|шдр 3 слегка приподнимают и размещают фильтрующий

25 материал по всей поверхности дна 5. Затем цилиндр 8 опускают, плотно прижимая его ко дну. После этого фильгр увлажняют и включают вакуумный насос 1 и мешалку 4. Затс.( подают фильтруемую жидкость в цилиндр, .

30 Под действием разрежения жидкость проса237097

Предмет изобретения

Сосгапптслв и. Селиверстова

Редактор С, А, Сюткина Ti5(peg Л. Я. Левина Корпзктор 0. Б. 1 юринаг

Заказ 1320г4 1 иратк 180 11одппспсс

1111ИИПИ Комитета по делам пзовр(тс. ii i: с;крыгий прп Соиле Мп.петров С(.(Ч

Москва, I5 птр, пр. Серова. д. 4

T5iIl()I оаг17пи, пр. г.,п попа. 2 сывается в воронку б, оттуда идет в резервуары 8 и дальше по назначению.

Сгустив взвешенные частицы до нужной концентрации, вакуумный насос выключают, а цилиндр с помощью механизмов приподнимают на высоту, обеспечивающую переме1цсние суспензии в приемную емкость 10. С помощью мешалки 4 ускоряют эвакуацию суспензии в емкость 10, откуда она самотеком поступает в резервный сборник и дальше по назначению. Если сток суспензии в резерш1ый сборник будет задерживаться, то в момеггг фильтрации жидкости включают вакууь1111,1й насос 11.

По окончании фильтрации мешалку и вакуумный насос выключают, фильтр заменяют на:1овый или используют его повторно.

Так как подготовка фильтрующего устройства занимает какое-то время, то для непрерывности" процесса целесообразно иметь 1ссколько таких устройств, например три. В этом случае одно из них мо.кно использовать

Q.I5I ()II 7bTp3IIIIII жидкости, II3 spy 1010 B 3TO время может осуществляться эвакуация суc5 пензии, а третье может быть резервным, 11спо.7ьзуемьп| по назначению в случае необхоцимостп

10 В а куу ми о е фильтрую щее устройство, г ыполнепное в виде корпуса, состоящего из цигишдрической части, снабженной сетчатым дном и мешалкой, и воронки для отвода фильтрата, от.гичагои ееся тем, что, с целью

15 увеличения производительности путем механизашш удаления сгущенной суспензпи, olio

3BI(7IoiIe11o B кожу:(, снабакенный B нижней части патрубком для отвода сгущенной суспензии, а цилиндрическая часть корпуса вы20 по;шсна подьемпо-опускпой.
