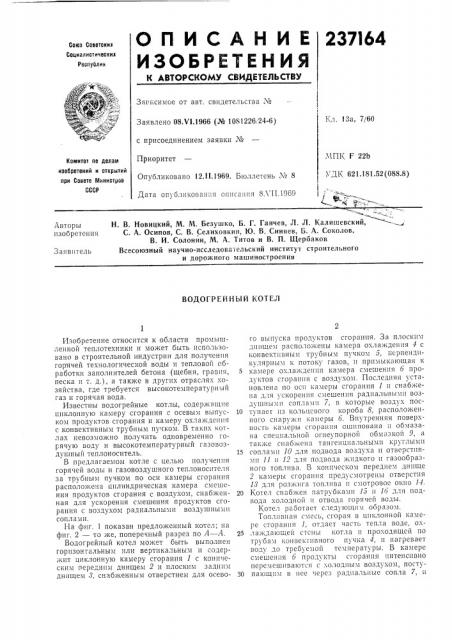

О П И С А Н И Е 237164

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокик

Социалистическик

Республик

Зависимое от авт. свидетельства ¹

Кл, 13а, 7160

Заявлено 08Х1.1966 (№ 1081226, 24-6) с присоединением заявки №

Приоритет

Опубликовано 12.11.1969. Бюллетень № 8

Дата опубликования описания 8Л Н.1969

ЧПК F 22b

Комитет оо делам изобретений и открытий при Совете Министров

СССР

УДК 621.181.52(088.8)

1 1 -"

Ф»:,-.

4 -,.!

H. В. Новицкий, М. М. Безушко, Б. Г. Ганчев, Л. Л. Калишевский, С. А. Осипов, С. В. Селиховкин, Ю. В. Синяев, Б. A. Соколов, В. И. Солонин, М. А. Титов и В. П. Щербаков

Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения

Авторы изобретения

3 аявитель

ВОДОГРЕЙНЫЙ КОТЕЛ

Изобретение относится к области промышленной теплотехники и может быть использовано в строительной индустрии для получения горячей технологической воды и тепловой обработки заполнителей бетона (щебня, гравия, песка и т. д.), а также в других отраслях хозяйства, где требуется высокотемпературный газ и горячая вода.

Известны водогрейные котлы, содержащие циклонную камеру сгорания с осевым выпуском продуктов сгорания и камеру охлаждения с конвективным трубным пучком. В таких котлах невозможно полу чить одновременно горячую воду и высокотемпературный газовоздушный теплоноситель, В предлагаемом котле с целью получения горячей воды и газовоздушного теплоносителя за трубным пучком по оси камеры сгорания расположена цилиндрическая камера смеи ения продуктов сгорания с воздухом, снабженная для ускорения смешения продуктов сгорания с воздухом радиальными воздушными соплами.

На фиг. 1 показан предложенный котел; на фиг. 2 — то же, поперечный разрез по Л вЂ” Л.

Водогрейный котел может быть выполнен горизонтальным или вертикальным и содержит циклонную камеру. сгорания 1 с коническим передним днищем 2 и плоским задним днищем 8, снабженнь1м отверстием для осевого выпуска продуктов сгорания. За плоским днищем расположены камера охлаждения 4 с конвективным трубным пучком 5, перпендикулярным к потоку газов, и примыкающая к

5 камере охлаждения камера смешения 6 продуктов сгорания с воздухом. Последняя установлена по оси камеры сгорания 1 и снабжена для ускорения смешения радиальными воздушными соплами 7, в которые воздух пос10 тупает из кольцевого короба 8, расположенного снаружи камеры 6. Внутренняя поверхность камеры сгорания ошипована и обмазана специальной огнеупорной обмазкой 9, а также сиаожсна тангенциальными круглыки!

15 соплами 10 для подвода воздуха и отверстиями 11 и 12 для подвода жидкого и газообразного топлива. В коническом переднем днище

2 камеры сгорания предусмотрены отверстия

13 для розжига топлива и смотровое окно 11.

20 I oTe, cHao» ен патр юбками lа tt 16 gля подвода холодной и отвода горячей воды.

Котел работает следующим образом, Топливная смесь, сгорая в циклонной камере сгорания 1, отдает часть тепла воде, ох25 лаждающей стены котла и проходящей по трубам конвективного пучка 4, и нагревает воду до требуемой температуры. В камере смешения 6 продукты сгорания интенсивно перемешиваются с холодным воздухом, посту30 пающим в исе через радиальные сопла 7, и

237164 й,,-" еавк-ор А. Пепсовенко i".ос воитель В. Оогородсккй Ко ))окто О, И. Попова р

1l 1,е

3",«;u I3I8 10 Tr,ð;iæ 480 Г1 ! одппспое

3 !ИИПИ Комптетв го дело ll ll3oUIlololil!!i и откр»ITH!i врп Совете 1i!IoicTpoo СССР

Моск:и, Псклр, I к Серов ь д. -!

lot!o! o!iôi.ii. iip. Св« повп. 2 охлаждаются до необходимой температуры, например, для тепловой обработки ".àïîëí!!òåлей бетона.

Предмет изобретения

Водогрейный котел, например, для тепловой обработки заполнителей бетона, содержащий циклонную камеру сгорания с осев:ям выпуском продуктов сгорания и камеру охлаждения с конвективны а трубным пучком, отличающийся тем, что, с целью получения горячей воды и газовоздушного теплоносите5 ля, за трубным пучком по оси камеры cropa»ns расположена цилиндрическая камера схешсния продуктов сгорания с воздухом, снабжен:;ая радиальными воздушными colIëàìII.
