Носитель информационной записи, способ конфигурирования его информации о версии, способ записи и воспроизведения с их использованием и устройство для его осуществления

Носитель информационной записи, способ конфигурирования его информации о версии, способ записи и воспроизведения с их использованием и устройство для его осуществления

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к носителю информационной записи, в частности к оптическому диску, способу записи на него информации о версии диска, способу записи и/или воспроизведения информации с использованием версии диска, а также к соответствующему устройству записи и воспроизведения.

Уровень техники

В общем случае, носители информационной записи, например оптические диски, на которые можно записывать большие объемы данных, широко используются в качестве оптических носителей записи. В последнее время большие усилия были предприняты для разработки новых оптических носителей записи высокой плотности записи (HD-DVD), на которых можно записывать и хранить видеоданные высокого разрешения, аудиоданные высокого качества, программные разработки большого объема, одним из примеров которых являются диски Blu-ray и подобные устройства.

Диск Blu-ray представляет собой разновидность нового поколения HD-DVD технологий и является решением по оптической записи следующего поколения, обеспечивающим значительное превосходство по данным по сравнению с предыдущим решением в виде DVD, причем в целях глобальной стандартизации дисков Blu-ray одновременно создаются технологические требования и другое цифровое оборудование.

Разрабатываются различные технические требования, связанные с дисками Blu-ray. В частности, были разработаны технические требования для двухскоростных (и более) дисков Blu-ray многократной записи, появившихся после дисков с одной скоростью записи, однократно записываемых дисков Blu-ray (BD-WO) и дисков Blu-ray формата только для чтения (BD-ROM).

Независимо от разновидности диска Blu-ray версия конкретного содержимого для каждого типа диска Blu-ray обновляется с целью приведения в соответствие с технологическими улучшениями. Например, технические требования для односкоростного многократно записываемого диска Blu-ray улучшаются так же, как для двухскоростного (или более) многократно записываемого диска Blu-ray. Однако расширением конкретного содержимого необходимо управлять, как информацией о версии диска.

На фиг.1 показан способ представления информации о версии диска DVD в соответствии с известным техническим решением, в котором в целях отображения информации о версии диска в области управления диска размещается 4 бита. Всякий раз, когда внедряется новая версия, для ее отображения назначаются дополнительные биты.

Информация о версии диска используется для определения, может или нет данное устройство записи и воспроизведения воспроизводить данные диска с записью. Однако версию диска необходимо записывать более унифицированным и расширяемым способом. При обсуждении технических требований к дискам формата BD-RE, BD-R или BD-ROM обсуждается и способ записи информации о версии диска.

Таким образом, срочно необходимо найти эффективное решение для записи информации о версии на оптическом диске с высокой плотностью записи, которое должно быть представлено в виде стандартизированной информации, обеспечивающей взаимную совместимость.

Сущность изобретения

Соответственно, настоящее изобретение направлено на разработку оптического диска, способа записи на него информации о версии диска, способа записи на него и/или воспроизведения с него с использованием информации о версии данного диска и соответствующего устройства записи и/или воспроизведения, которые, по существу, устранили бы одну или более проблем, связанных с ограничениями известных технических решений.

Задачей настоящего изобретения является разработка оптического диска, способа записи на него информации о версии диска, способа записи на него и/или воспроизведения с него данных с использованием информации о версии диска и соответствующего устройства записи и/или воспроизведения, с помощью которых новый способ записи информации о версии диска как стандартизированной информации обеспечивал бы эффективную запись и/или воспроизведение записанной на оптический диск информации о версии диска.

Другой задачей настоящего изобретения является разработка оптического диска, способа записи на него информации о версии диска, способа записи на него и/или воспроизведения с него информации с использованием данной информации о версии диска и устройства записи и/или воспроизведения для их осуществления, с помощью которых определялась бы новая структура данных, предназначенная для выбора конфигурации информации о версии диска.

Еще одной задачей настоящего изобретения является разработка оптического диска, способа записи на него информации о версии диска, способа записи на него и/или воспроизведения с него информации с использованием данной информации о версии диска и устройства записи и/или воспроизведения для их осуществления, с помощью которых определенная информация о версии диска записывается в конкретную область управления диска с помощью стандартизованного способа, обеспечивающего взаимную совместимость между дисками одного и того же типа.

Задачей настоящего изобретения также является разработка оптического диска, способа записи на него информации о версии диска, способа записи на него и/или воспроизведения с него информации с использованием информации о версии диска и соответствующего устройства записи и/или воспроизведения информации, с помощью которых записываются реальные данные с целью их воспроизведения с оптического диска с использованием записанной на диск информации о версии.

Другие преимущества, цели и особенности настоящего изобретения будут раскрыты в приведенном ниже описании и будут очевидны специалисту в данной области техники из нижеизложенного или практических аспектов применения изобретения. Цели и другие преимущества настоящего изобретения могут быть реализованы и достигнуты с помощью структур, частично указанных в описании и формуле изобретения, а также в прилагаемых чертежах.

Для достижения этих целей и других преимуществ в соответствии с целью данного изобретения, отображаемых и подробно описываемых в его рамках, при записи информации о версии диска в области управления диска используется способ записи информации о версии оптического диска в соответствии с настоящим изобретением, который отличается тем, что информация о версии диска разделена на первую информацию о версии и вторую информацию о версии, которые подлежат записи, как минимум, соответственно, в две отдельные области.

В другом аспекте настоящего изобретения при записи на диск информации, включающей в себя информацию о версии диска в пределах области управления диска, способ записи на диск информации о версии оптического диска включает в себя операцию записи информации о размере диска, указывающей размер диска, и информации, различающей версию диска в пределах информации диска, при этом информация о версии диска разделена на первую информацию о версии и вторую информацию о версии, которые подлежат записи, как минимум, соответственно, в две отдельные области.

В следующем аспекте настоящего изобретения при выборе конфигурации информации о версии диска структура данных информации о версии оптического диска характеризуется тем, что информация о версии диска содержит первую информацию о версии, как о старшей версии диска, и вторую информацию о версии, как о младшей версии.

В другом аспекте настоящего изобретения в диске, имеющем записанные на нем сведения, касающиеся информации о версии, оптический диск характеризуется тем, что информация о версии диска содержит первую информацию о версии, как о старшей версии, и вторую информацию о версии, как о младшей версии.

В другом аспекте настоящего изобретения способ записи информации о версии носителя записи включает в себя шаги генерирования информации о версии, включающей в себя первую информацию о версии и вторую информацию о версии, причем, как минимум, одна или первая, или вторая информация о версии предназначена для определения обратной совместимости по отношению к воспроизведению с носителя записи или записи на носитель записи; а также запись информации о версии в конкретную область носителя записи.

В другом аспекте настоящего изобретения способ записи информации о версии носителя записи включает в себя шаги назначения информационного байта информации о версии, включающего в себя первую информацию и вторую информацию в составе управляющей информации, причем, по крайней мере, одна или первая или вторая информация определяет совместимость носителя записи, и запись информационного байта в конкретную область информационного носителя записи.

В другом аспекте настоящего изобретения способ записи информации о версии носителя записи включает в себя шаги назначения в составе управляющей информации единого информационного байта информации о размере диска, отражающей диаметр диска, и информации о версии диска, отражающей версию диска, причем информация о версии диска разделена на первую информацию и вторую информацию и запись назначенного информационного байта в конкретную область оптического диска.

В другом аспекте настоящего изобретения способ записи информации о версии носителя записи включает в себя шаги генерирования информации о версии диска, включающей первую информацию о версии, совместимой с информацией о предыдущей версии и информацией о действующей версии; и запись информации о совместимой версии и информации о действующей версии, как минимум, соответственно, в две отдельные области.

В другом аспекте настоящего изобретения структура данных для информации о версии носителя записи отличается тем, что информация о версии содержит первую информацию о версии и вторую информацию о версии, причем одна или первая, или вторая информация о версии используется для определения обратной совместимости по отношению к воспроизведению с носителя записи или ее записи на носитель.

В другом аспекте настоящего изобретения структура данных информации о версии носителя записи отличается тем, что информация о версии содержит первую информацию о версии и вторую информацию о версии, причем вторая информация о версии предназначена для указания старшей версии, которая не указана в первой информации о версии, при этом вторая информация о версии содержит первый разряд и второй разряд, где первый разряд предназначен для индикации "X", а второй разряд - для индикации "Y" с целью соответствующего представления версии "X.Y" в двоичной системе счисления.

В другом аспекте настоящего изобретения способ записи информации о версии носителя записи включает в себя шаги записи информации о версии в конкретную область оптического носителя записи, причем информация о версии включает в себя первую информацию о версии и вторую информацию о версии, где вторая информация о версии предназначена для указания старшей версии, которая не указана в первой информации о версии, при этом вторая информация о версии содержит первый разряд и второй разряд, где первый разряд предназначен для индикации "X", а второй разряд - для индикации "Y" с целью соответствующего представления "X" и "Y" для версии "X.Y" в двоичной системе счисления.

В другом аспекте настоящего изобретения способ записи данных на носитель записи или воспроизведения данных с носителя записи включает в себя операции воспроизведения управляющей информации, содержащей информацию о версии, с конкретной области носителя записи, причем информация о версии включает в себя первую информацию о версии и вторую информацию о версии, где, как минимум, одна или первая, или вторая информация о версии используется для определения обратной совместимости по отношении к воспроизведению с носителя записи или записи на носитель записи; и управления записью или воспроизведением с носителя записи на основе информации о версии.

В другом аспекте настоящего изобретения способ записи данных на носитель записи или воспроизведения данных с носителя записи включает в себя операции воспроизведения информации о версии из конкретной области оптического носителя записи, причем информация о версии включает в себя первую информацию о версии и вторую информацию о версии, где вторая информация о версии предназначена для указания старшей версии, которая не указана в первой информации о версии, при этом вторая информация о версии содержит первый разряд и второй разряд, где первый разряд предназначен для индикации "X", а второй разряд - для индикации "Y" с целью соответствующего представления "X" и "Y", соответственно, версии "X.Y" в двоичной системе счисления; и запись или воспроизведение данных в или из основной области данных оптического носителя записи на основе считанной информации о версии.

В другом аспекте настоящего изобретения носитель записи содержит информацию о версии, причем информация о версии включает в себя первую информацию о версии и вторую информацию о версии, где вторая информация о версии предназначена для указания старшей версии, которая не указана в первой информации о версии, при этом вторая информация о версии содержит первый разряд и второй разряд, где первый разряд предназначен для индикации "X", а второй разряд - для индикации "Y" с целью соответствующего представления "X" и "Y", соответственно, версии "X.Y" в двоичной системе счисления.

В другом аспекте настоящего изобретения способ записи или воспроизведения данных на оптическом диске включает в себя следующие шаги: если диск загружен, то воспроизведение первой информации о версии и второй информации о версии, записанной, как минимум, в две отдельные области, соответственно, как информация о версии диска в области управления диска, принятие решения на основе считанной первой и/или второй информации о версии о том, является ли загруженный диск диском, пригодным для записи и/или игровым диском только для чтения, и выполнение записи и/или воспроизведения, если загруженный диск является диском для записи и/или игровым.

В другом аспекте настоящего изобретения устройство записи и/или воспроизведения оптического диска включает в себя блок записи и/или воспроизведения, который, если диск загружен, воспроизводит первую информацию о версии и вторую информацию о версии, записанную, как минимум, в две отдельные области, соответственно, в качестве информации о версии диска в области управления диском, при этом блок записи и/или воспроизведения решает, является ли диск диском для записи и/или для воспроизведения с учетом воспроизведенной первой и/или второй информации о версии, а блок управления принимает от блока записи и/или воспроизведения результаты решения, является ли диск диском для записи и/или для воспроизведения, при этом блок управления, выдает в блок записи и/или воспроизведения команду записи и/или воспроизведения, если загруженный диск является диском для записи и/или для воспроизведения.

Необходимо иметь в виду, что изложенное выше общее описание и последующее подробное описание настоящего изобретения даны в виде примеров и служат лишь для пояснения заявленного изобретения.

Краткое описание чертежей

Сопроводительные чертежи, прилагаемые для лучшего понимания изобретения и являющиеся неотъемлемой частью настоящей заявки, иллюстрируют осуществление(я) изобретения и вместе с описанием служат для пояснения идеи изобретения.

На чертежах:

ФИГ.1 - схема способа отображения информации о версии диска в DVD в соответствии с известным уровнем техники;

ФИГ.2 - структурная схема однослойного диска в соответствии с настоящим изобретением;

ФИГ.3 - структурная схема области управления, куда записывается информация о версии диска в соответствии с настоящим изобретением;

ФИГ.4 - схема способа записи управляющей информации диска, включающей в себя информацию о версии диска, в соответствии с настоящим изобретением;

ФИГ.5 - схема способа записи управляющей информации диска, включающей в себя информацию о версии диска, в соответствии с другим примером осуществления настоящего изобретения;

ФИГ.6 и ФИГ.7 - схемы способов записи управляющей информации диска, включающей в себя информацию о версии диска, в соответствии с очередным примером осуществления настоящего изобретения;

ФИГ.8 и ФИГ.9 - схемы способов записи управляющей информации диска, включающей в себя информацию о версии диска, в соответствии с очередным примером осуществления настоящего изобретения;

ФИГ.10 - схема устройства записи данных на оптический диск и/или воспроизведения данных с оптического диска, применимого к настоящему изобретению.

Наилучшее осуществление изобретения

Рассмотрим теперь более подробно предпочтительные примеры осуществления изобретения, иллюстрируемые прилагаемыми чертежами. По возможности, одни и те же ссылочные номера на всех чертежах означают одни и те же детали.

Кроме того, хотя термины, используемые в настоящем изобретении, по возможности, выбраны такие, которые хорошо известны, некоторые термины, выбранные заявителем, подробно разъясняются в последующем описании. Следовательно, настоящее изобретение можно будет лучше понять, если иметь в виду значения терминов, предложенные заявителем, а не обычные их значения.

Для удобства объяснения в качестве примера оптического диска в соответствии с настоящим изобретением выбран диск Blu-ray. Кроме того, очевидно, что концепция настоящего изобретения отличается тем, что оптический диск содержит свою информацию о версии, обновляемую так, чтобы быть совместимым с DVD, например, DVD-RAM/-R/-RW/+R/+RW и т.д.

Настоящее изобретение относится к способу записи информации о версии диска. Сначала объясняется заново определенное понятие информации о версии диска, а затем подробно объясняется способ.

Прежде всего, относительно понятия “информация о версии диска”, упомянутого выше: для каждого диска версия диска заново определяется всякий раз, когда добавляется новый пункт в технических требованиях в связи с развитием технологии дисков, и изготовитель дисков записывает в конкретную область диска информацию, что соответствующий диск изготовлен в соответствии с конкретной версией, благодаря чему устройство записи/воспроизведения (показано на ФИГ.10) при записи и/или воспроизведении соответствующего диска воспроизводит и идентифицирует информацию о версии диска, записанную на диске для записи/воспроизведения.

При конфигурировании “информации о версии диска” в настоящем изобретении соблюдаются следующие правила. Прежде всего, информация о версии диска делится на три части и определяется следующим образом. Первая часть информации о версии означает, что новые технические требования в том же самом формате диска не обеспечивают взаимную совместимость с предыдущей версией, например обратную совместимость по отношению к воспроизведению или записи, т.к. физические характеристики диска изменились. Вторая часть информации о версии означает, что дополнение к соответствующим техническим требованиям с тем же самым номером первой части информации о версии обеспечивает сохранение взаимной совместимости, если первая часть информации о версии осталась идентичной, независимо от того, что некоторые физические характеристики диска изменились, например, изменились условия записи на диск или воспроизведения с диска. Наконец, третья часть информации о версии означает, что взаимная совместимость всегда сохраняется путем редакторских правок в виде добавлений к техническим требованиям только в случае, когда физические характеристики диска не изменились.

Кроме того, с первой по третью части информация о версии описывается в целях их определения следующим образом. Например, если информационная версия конкретного диска представлена как "Va.bc", то "а" означает первую часть информации о версии, "b" означает вторую часть информации о версии и "с" означает третью часть информации о версии. Следовательно, если информация о версии диска представлена как "V1.00", то части информации о версии с первой по третью принимают, соответственно, значения "1", "0" и "0".

Предположим, что к версии диска "V1.00" добавлен пункт технических требований новой версии, тогда информация о версии будет представлена как "V2.00", если добавленный пункт технических требований является новой физической характеристикой, которая не позволяет обеспечить совместимость с предыдущей версией "V1.00". Информация о версии будет представлена как "V1.00", если добавленный пункт технических требований является новой физической характеристикой, поддерживающей совместимость с предыдущей версией "V1.00". Информация о версии будет представлена как "V1.01", если добавленный/измененный пункт технических требований не изменяет технических требований, относящихся к физическим характеристикам.

При записи информации о версии на диск может оказаться необходимой третья часть информации о версии. Информация о версии диска записывается на диск таким образом, чтобы устройство записи и/или воспроизведения (показано на фиг.10) могло эффективно справляться с изменением физических характеристик диска. Поскольку третья информация о версии соответствует случаю, когда физические характеристики не изменились, устройству записи/воспроизведения нет необходимости искать третью часть информации о версии. Следовательно, при представлении информации о версии диска в настоящем изобретении, главным образом, рассматриваются первая и вторая части информации о версии. Тем не менее, очевидно, что третья часть информации о версии может быть записана аналогичным образом.

То есть в настоящем изобретении информация о версии диска делится, как минимум, на первую информацию о версии и вторую информацию о версии и определяет области, где записываются первая и вторая информации о версии. Следовательно, в настоящем изобретении предложено решение, обеспечивающее возможность эффективно записывать информацию о версии диска и успешно справляться с расширением версии диска.

На ФИГ.2 и ФИГ.3 представлены структурная схема однослойного диска и схема способа записи управляющей информации диска, включающей в себя информацию о версии диска. Оптический диск, предназначенный только для воспроизведения, а также оптический диск многократной записи являются применимыми к настоящему изобретению.

Как упомянуто выше, для удобства объяснения в качестве примера оптического диска согласно настоящему изобретению взят диск Blu-ray. Однако, очевидно, что концепция настоящего изобретения характеризуется тем, что оптический диск содержит свою информацию о версии диска, обновляемую таким образом, чтобы обеспечить совместимость, например, с DVD-RAM/- RW/+RW и т.д. Кроме того, “управляющая информация диска”, включающая в себя информацию о версии диска, означает информацию или область, содержащую различные виды информации для записи и/или воспроизведения диска. Например, в случае диска Blu-ray такая информация называется “дисковой информацией”, а в случае дисков DVD-RAM/-RW/+RW она называется “информацией о физическом формате”.

Прежде всего, “Дисковая информация (ниже обозначаемая как DI)”, соответствующая варианту с диском Blu-ray, для удобства объясняется следующим образом.

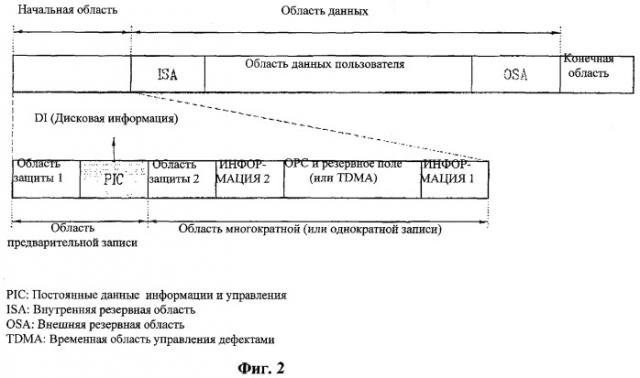

На ФИГ.2 представлена схема однослойного диска, имеющего один записывающий слой в соответствии с настоящим изобретением, в котором на диск записывается, в соответствии с настоящим изобретением, дисковая информация, включая информацию о версии диска.

Как показано на ФИГ.2, на внутренней окружности оптического диска предусмотрена начальная область, а на внешней окружности - конечная область. В частности, на внутренней окружности диска область предварительной записи и область многократной записи отделены друг от друга. Область предварительной записи - это область, где данные записаны при изготовлении диска, а пользователь или система в области предварительной записи вообще не могут выполнять запись. На диске формата BD-RE/WO область предварительной записи называется областью PIC (постоянные данные информации и управления). В область PIC записывают дисковую информацию как информацию, необходимую для записи диска. В области данных предусмотрены область данных пользователя, где записываются фактические данные пользователя, и резервные области ISA (внутренняя резервная область) и OSA (наружная резервная область) для замены появляющихся дефектных участков. В частности, в таких оптических дисках, как BD-WO предусмотрена область TDMA (временная область управления дефектами) - для записи информации о дефектах и общего управления. В случае диска многократной записи BD-RE нет необходимости в области TDMA как резервной области.

Настоящее изобретение направлено на разработку способа эффективной записи информации о версии диска, а также способа записи информации о скорости записи и/или воспроизведения и о стратегии записи (ниже обозначаемом как WS-"write strategy") в виде дисковой информации в области предварительной записи.

Очевидно, что способ записи в области предварительной записи по-разному применим к каждому типу стандартизованных дисков. Так, в случае BD-RE/WO в область PIC в качестве области предварительной записи данные записывают с использованием двухфазных высокочастотных модулированных сигналов, при этом высокочастотные модулированные сигналы в соответствующей области воспроизводятся в соответствии с конкретным способом воспроизведения, а информация запрашивается при воспроизведении (проигрывании).

На ФИГ.3 представлена структурная схема области PIC в диске, показанном на ФИГ.2. Как упомянуто выше, это означает, что информация может быть перекомпонована как структура области PIC с ФИГ.3, когда запрашивается вся информация из высокочастотных модулированных сигналов области PIC. Однако это не означает, что область PIC не имеет постоянной физической структуры, подобной структуре на ФИГ.3.

В BD-RE/WO “один кластер” представляет минимальную единицу записи, 544 кластера, будучи собраны вместе, создают один фрагмент в виде верхнего блока записи, а пять фрагментов образуют область PIC.

Дисковая информация записывается в передний головной кластер первого фрагмента IF0. Дисковая информация множественно записывается на записывающем слое и со скоростью, которая разрешена для соответствующего оптического диска, причем одна дисковая информация имеет объем в сто двенадцать байтов. В частности, дисковую информацию, состоящую из 12 байтов, иногда называют кадром дисковой информации (DI). Кроме того, одно и то же содержимое дисковой информации повторно записывают в каждый передний головной кластер остальных фрагментов, благодаря чему обеспечивается возможность предотвращения потери дисковой информации.

Информацию, представляющую соответствующий записывающий слой, скорость и стратегию записи (WS), соответствующую записывающему слою и скорости, записывают в каждую дисковую информацию оптического диска многократной записи, а также в информацию о версии диска. Следовательно, эта информация используется при записи и/или воспроизведении соответствующего оптического диска, благодаря чему обеспечивается эффективная запись и/или воспроизведение.

Если оптический диск представляет собой оптический диск только для воспроизведения, например BD-ROM, очевидно, что информация о скорости записи диска и стратегии записи в дисковую информацию не включается.

Далее с помощью различных примеров осуществления изобретения со ссылкой на ФИГ. с 4 по 10 подробно объясняется способ записи информации о версии диска, включенной в состав рассмотренной выше дисковой информации.

На ФИГ.4 представлена схема способа записи дисковой информации, включающей в себя информацию о версии диска, в соответствии с одним примером осуществления настоящего изобретения, в котором область записи информации о версии диска размещена отдельно.

Как видно из ФИГ.4, на диске записана, как минимум, одна дисковая информация, и порядок размещения каждой дисковой информации определяется в соответствии с порядковым номером, который записывается одним байтом.

Например, соответствующая информация, записываемая в пятый байт дисковой информации, называется “Порядковый номер кадра DI в блоке DI” и кратко обозначается как “00h, 01h, 02h,…,”. To есть если информация пятого байта обозначена как “00h”, это означает первую дисковую информацию. Если информация пятого байта обозначена как “03h”, это означает четвертую дисковую информацию.

В случае оптического диска многократной записи стратегия записи (WS), связанная со скоростью записи, подразумевается, что соответствующая дисковая информация записывается в область, называемую полем “параметры стратегии записи”, в виде байтов с номерами (L~111), а информация о версии диска записывается в область, называемую полем “версия диска”, в виде N-го байта.

Поле “версия диска” делится на две части, где первая информация о версии записывается в первых четырех битах, а вторые четыре бита назначаются в области для записи второй информации о версии. Таким образом, первая и вторая информация о версии, каждой из которых назначено по четыре бита, обеспечивают возможность отображения до пятнадцати версий. Другими словами, первая версия и вторая версии представляют каждое цифровое значение в двоичной системе счисления. Значение "F" в шестнадцатеричной системе счисления равно "15" в десятичной системе счисления в случае "Vx.Fx" или "VF.xx", показанном на ФИГ.4. При этом "х" - это выражение, означающее, что соответствующая информация о версии “не имеет значения”. Такие же выражения будут применяться к другим примерам осуществления настоящего изобретения, которые рассматриваются далее.

Если значение N-го байта поля “версия диска” равно "0100 0010b", то значение первой информации о версии становится равным "4", а значение второй информации о версии становится равным "2". Следовательно, версия соответствующего диска - "V4.2x".

На ФИГ.5 схематично представлен способ записи дисковой информации, включающей в себя информацию о версии диска, в соответствии с другим примером осуществления настоящего изобретения, в котором сохраняется совместимость со способом записи дисковой информации в рассматриваемом однослойном перезаписываемом диске Blu-ray (BD-RE).

Как видно из ФИГ.5, 11-й байт дисковой информации называется полем “размер/версия диска”, в это поле записываются информация о размере диска и информация о версии. Информация о размере, первая информация о версии и вторая информация о версии записываются в первые 2 бита, вторые 3 бита и третьи 3 бита, соответственно.

Что касается информации о размере диска, то поскольку рассматриваемый в данном случае диск Blu-ray имеет размер лишь 12 см, "00b" означает размер 12 см, и остальное поле является резервной областью для других размеров диска, которые будут стандартизированы позже. Например, в случае диска размером 8 см в этом поле будет установлено значение "01b". Для информации о версии диска по 3 бита из общего числа в 6 битов назначены первой информации о версии и второй информации о версии, таким образом, максимальное значение для каждой информации равно семи.

Если значение 11-го байта равно "00 001 010b", то размер диска равен 12 см, значение первой информации о версии становится равным "1", а значение второй информации о версии становится равным "2". Следовательно, версия соответствующего диска - "V1.2х". На ФИГ.6 представлена схема способа записи дисковой информации, включающей в себя информацию о версии диска, в соответствии с другим примером осуществления настоящего изобретения, в котором сохраняется совместимость со способом записи дисковой информации в рассматриваемом однослойном перезаписываемом диске Blu-ray (BD-RE), представленным на ФИГ.5.

Как показано на ФИГ.6, в отличие от примера осуществления изобретения, представленного ФИГ.5, 4 бита назначены второй информации о версии, а 2 бита назначены первой информации о версии. Даже если произошло изменение физических характеристик во второй информации о версии, взаимная совместимость сохраняется, если первая информация о версии одна и та же. Например, если имеется два вида дисков, соответственно, с версией 2.1 и 2.2, может произойти изменение физических характеристик каждого диска по отношению ко второй версии, но при этом взаимная совместимость все равно сохраняется, поскольку первая информация о версии одна и та же. В другом случае, если имеется несколько разновидностей дисков, соответственно, версии 1.1 и версии 2.1, может произойти изменение физических характеристик каждого диска по отношению к первой версии, и взаимная совместимость не сохраняется из-за различной первой информации о версии. Указанные выше случаи реально применимы к отношениям между диском и дисководом. Например, если диск версии 2.х загружают в старый дисковод, который может работать с диском версии 1.х, то дисковод не будет иметь доступа к диску версии 2.х для воспроизведения или записи данных, поскольку дисковод не снабжен оборудованием и/или программным обеспечением для управления диском версии 2.х.

В другом случае, если диск версии х.3 загружают в старый дисковод, который может работать с диском версии х.2, то дисковод будет иметь доступ к диску для воспроизведения или записи данных, поскольку первая информация о версии одна и та же.

Кроме того, поскольку существует большая вероятность того, что может произойти изменение версии, больше битов может быть назначено второй информации о версии. Если 11-й байт имеет значение "00 10 0011b", то размер диска равен 12 см, первая информация о версии принимает значение "2", а вторая информация о версии принимает значение "3". Следовательно, версия соответствующего диска - "V2.3x".

На ФИГ.7 схематично представлен способ записи дисковой информации, включающей в себя информацию о версии диска, в соответствии с другим примером осуществления настоящего изобретения, в котором сохраняется совместимость со способом записи дисковой информации в рассматриваемом односкоростном перезаписываемом диске Blu-ray (BD-RE), подобно примерам на ФИГ.5 или ФИГ.6.

Как показано на ФИГ.7, в отличие от примера осуществления изобретения, представленного на ФИГ.5 или ФИГ.6, первая информация о версии и информация о размере диска записываются вместе в 11-й байт, при этом один байт назначается для отдельной резервной области (N-й байт). Как упомянуто выше, пример осуществления, показанный на ФИГ.7, учитывает назначение большего числа битов и множество резервных областей внутри текущей дисковой информации, т.к. вероятность изменения версии для второй информации о версии выше, чем такая же вероятность для первой информации о версии. Следовательно, возможно также, что вторая информация о версии записывается в 11-й байт, а первая информация о версии записывается в N-й байт.

Если 11-й байт имеет значение "00 00001 0b", a N-й байт имеет значение "0000 0100b", то размер диска равен 12 см, вторая информация о версии принимает значение "4", а первая информация о версии принимает значение "2". Следовательно, версия соответствующего диска - "V2.4x".

На ФИГ.8 представлена схема способа записи управляющей информации диска, в которой используется информация о версии диска в соответствии с другим примером осуществления настоящего изобретения. Информация о версии настоящего изобретения означает не информацию о версии с включением технических требований диска, а информацию о версии с включением скорости записи.

Т.е. информация о версии скорости записи, записываемая в дисковую информацию, предназначена для представления скорости записи, расширенной по отношению к предыдущей скорости записи, таким же способом, как это делается для описанной выше информации о версии с включением размера диска. Например, в случае оптического диска многократной записи стратегия записи (WS) во взаимосвязи со скоростью означает, что соответствующая дисковая информация записывается в область, называемую полем “Параметры стратегии записи” в виде байтов с номерами (L~111), а информация о версии с включением скорости записи записывается в другую конкретную область, называемую полем “Версия скорости записи”, в виде N-го байта.

Поле “Версия скорости записи” делится на две части. Первые 4 бита назначаются для записи в них первой информации о версии, тогда как вторые 4 бита назначаются для записи в них второй информации о версии. Следовательно, первая и
