Способ изготовления строганого шпона

Способ изготовления строганого шпона

Иллюстрации

Показать все

Реферат

Изобретение относится к деревообрабатывающей промышленности и может быть использовано при изготовлении строганого шпона.

Известен способ изготовления строганого шпона путем формирования на кряже двух параллельных пластей из расчета получения полноформатных листов шпона с последующим срезанием по одной из пластей в поперечно-продольном или продольно-поперечном направлении листов шпона (Михеев И.И. Производство лущеного и строганого шпона. / И.И.Михеев, В.А.Воронов, В.И.Любченко. - М.: Высшая школа, 1970. - 246 с., с.189-192, рис.102).

Недостатком этого способа строгания шпона являются большие энергетические затраты в процессе производства.

Наиболее близким является способ обработки древесины, предусматривающий срезание стружки ножом, установленным на вращающемся диске (Гороховский К.Ф. Машины и оборудование лесосечных и лесоскладских работ / К.Ф.Гороховский, Н.В.Лившиц. - М.: Экология, 1991. - 528 с, с.318-319, рис.17.15., е).

Недостатком данного способа является невозможность обработки нескольких групп заготовок.

Целью изобретения является расширение технологических возможностей и повышение эффективности получения строганого шпона.

Указанная цель достигается тем, что группы заготовок устанавливаются и фиксируются в пределах площади окружности, которую описывает режущий орган в процессе вращательного движения.

Предлагаемый способ позволяет производить строгание шпона с нескольких групп заготовок в зависимости от их размеров.

В патентной и научно-технической литературе подобного способа строгания шпона нами не обнаружено.

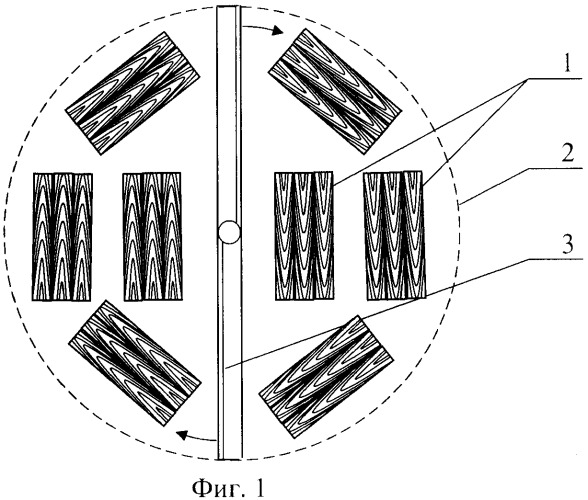

На фиг.1 изображены траектория движения режущего органа и расположение групп заготовок, а на фиг.2 - вид сбоку.

Предлагаемый способ позволяет фиксировать группы заготовок 1 в пределах окружности 2, описываемой режущим органом 3, который совершает вращательное движение и срезает с заготовок листы шпона 4.

Согласно предложенному способу строгание шпона осуществляется следующим образом.

Несколько заготовок одного типоразмера объединяют в группу 1, устанавливают и фиксируют в пределах окружности 2, описываемой режущим органом 3. Режущий орган 3 совершает вращательное движение на полоборота и срезает с заготовок листы шпона 4. После чего происходит опускание групп заготовок 1 или подъем режущего органа 3 на величину толщины срезаемого шпона. Цикл повторяется до тех пор, пока не будут обработаны установленные заготовки.

Использование данного способа позволит повысить экономическую и технологическую эффективности получения строганого шпона.

Способ изготовления строганого шпона, предусматривающий срезание листов шпона режущим органом, отличающийся тем, что объединенные в группу заготовки одного типоразмера устанавливают и фиксируют в пределах окружности, которую описывает режущий орган, посредством вращательного движения на полоборота, срезают с заготовок листы шпона, после чего опускают группы заготовок или поднимают режущий орган на величину толщины срезаемого шпона, при этом цикл повторяют до тех пор, пока не будут обработаны установленные заготовки.
