Устройство записи (варианты)

Устройство записи (варианты)

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к устройству записи, которое выбрасывает капельки чернил из портов выброса чернил, обеспеченных на головке записи, на основании данных записи, чтобы записать изображения на носитель записи.

Описание предшествующего уровня техники

Струйные устройства записи имеют головки записи, сконфигурированные так, что включают в себя матрицу портов выброса чернил и соответственно составляющих матрицу записывающих элементов. Записывающими элементами являются модули генерирования энергии для выброса капелек чернил, такие как нагреватели, пьезоэлектрические устройства и т.д. Записывающее сканирование, при котором головка записи перемещается в главном направлении сканирования, в то же время выбрасывая капельки чернил в область записи, и транспортировка носителя записи в направлении вспомогательного сканирования (которое являются направлением, ортогональным к главному направлению сканирования) повторяются, посредством чего изображение записывается на носителе записи.

Устройство, в котором капельки чернил могут быть одновременно выброшены из всех портов выброса чернил каждого из рядов портов выброса чернил (рядов записывающих элементов) головки записи, может быть трудным из-за перспективы увеличенной стоимости источника питания струйного устройства записи, из-за емкости источника питания, которая будет необходима для такого устройства. Соответственно, записывающие элементы приводятся в действие способом мультиплексирования с разделением во времени, чтобы обойти эту проблему. Приведение в действие с разделением во времени может быть описано следующим образом. В каждом ряду портов выброса чернил записывающие элементы разделены на множество групп, и записывающие элементы в каждой группе соответствуют различным блокам. Записывающие элементы, принадлежащие к одному и тому же блоку, приводятся в действие одновременно или почти одновременно, и записывающие элементы каждого блока приводятся в действие последовательно за время, протекающее между ними, когда все записывающие элементы приведены в действие последовательно, образующее один цикл. Это повторяется в главном направлении сканирования, таким образом выполняя запись одного основного сканирования (прохода) в области записи.

В настоящее время в струйных устройствах записи головка записи может быть установлена в струйном устройстве записи наклонным способом из-за увеличивающейся ошибки монтажа головки записи или ошибки сборки головки записи. В таких случаях может имеет место отклонение позиций формирования точек, соответствующих этому наклону, которое также известно как "смещение из-за наклона". Это смещение из-за наклона описано ниже со ссылками на фиг.30 и 31.

Фиг.30 иллюстрирует размещение точек, сформированных на носителе записи в ситуации, в котором головка записи идеально установлена в струйном устройстве записи и не имеется никакого смещения из-за наклона. На фиг.30 головка 11 записи установлена параллельно направлению вспомогательного сканирования, обозначенному стрелкой B, и перемещается поверх носителя 12 записи слева направо вдоль главного направления сканирования, обозначенного стрелкой A, таким образом выполняя запись. Носитель записи перемещается снизу вверх на чертеже по стрелке B, причем верхняя часть чертежа является стороной вниз по движению направления вспомогательного сканирования, и нижняя часть является стороной вверх по движению.

Теперь следует заметить, что головка 11 записи имеет 128 портов 13 выброса чернил с записывающими элементами (не показаны), расположенными соответствующим образом. Эти записывающие элементы разделены на восемь групп (группа 0 - группа 7), каждая имеет шестнадцать записывающих элементов. Записывающие элементы каждой группы назначены (соответствуют) различным блокам, и группы приводятся в действие последовательно со временем, протекающим между записывающими элементами в одном и том же блоке. Здесь записывающие элементы разделяют на группу 0 - группу 7, если брать шестнадцать записывающих элементов в порядке от стороны вниз по движению направления вспомогательного сканирования. Также, блоки 0-15 назначают в каждой группе, если брать записывающие элементы в каждой группе от стороны вниз по движению направления вспомогательного сканирования. Таким образом, записывающие элементы в группах приводятся в действие в цикле в порядке приведения в действие блок 0, блок 1, блок 2 и так далее до блока 15.

Пока не имеется никакого смещения из-за наклона, точки, сформированные за один цикл приведения в действие записывающих элементов в блоке 0 - блок 15, формируются в одном и том же столбце (область, имеющая ширину в один пиксель). Фиг.30 иллюстрирует размещение точек, сформированных на носителе 12 записи в случае, когда записывающие элементы приводятся в действие в порядке блок 0 - блок 15, и три вертикальных столбца данных записи, первый столбец - третий столбец, были назначены записывающим элементам. Таким образом, точки, которые записывающие элементы каждой группы формируют посредством приведения в действие в течение одного цикла, помещаются в один и тот же столбец, и могут быть получены изображения с высоким качеством записи.

С другой стороны, фиг.31 иллюстрирует размещение точек в случае, когда смещение из-за наклона произошло во время записи изображения с той же конфигурацией, что и на фиг.30. Как показано на фиг.31, точки, сформированные записывающими элементами, назначены одним и тем же блокам, сформированы смещенными между стороной вверх по движению и стороной вниз по движению в главном направлении сканирования. Далее, имеются точки, которые сформированы в позициях вне столбцов, в пределах которых они, как предполагалось, должны были быть сформированы. Например, в группе 2, это четыре точки от блока 0 до блока 3 сформированы в позициях вне столбцов, в пределах которых они, как предполагалось, должны были быть сформированы. Таким образом, смещение из-за наклона приводит к точкам, сформированным в позициях вне столбцов, в пределах которых они, как предполагалось, должны были быть сформированы, приводя к плохому качеству изображения.

Соответственно, был предложен способ для коррекции смещения из-за наклона с конфигурацией, включающей в себя способ обнаружения информации, относящейся к смещению из-за наклона, и изменения времени выброса головки записи на основании информации, относящейся к смещению из-за наклона. Выложенный патент Японии № 2004-09489 описывает струйное устройство записи, которое выполняет запись посредством приведения в действие с разделением во времени, причем время выброса в головке записи изменяется посредством изменения позиции данных записи, считанных из буфера записи в соответствии со смещением из-за наклона.

Способ коррекции смещения из-за наклона, описанный в выложенном патенте Японии № 2004-09489, описан со ссылками на фиг.32 и 33. Это струйное устройство записи имеет ту же конфигурацию, что показана на фиг.30, с записывающими элементами, обеспеченными на головке 11 записи, разделенными на восемь групп - группа 0 - группа 7, каждая с шестнадцатью записывающими элементами, и записывающими элементами каждой группы с назначаемыми блоками 0-15. Записывающие элементы в группах приводятся в действие в порядке приведения в действие блок 0, блок 1, блок 2 и так далее до блока 15. В этом случае описание также приводится со ссылками на пример использования всех портов 13 выброса чернил головки 11 записи, чтобы сформировать точки в области трех столбцов, которые являются первым столбцом - третьим столбцом, чтобы записать изображение.

Также, будем говорить, что головка 11 записи установлена с наклоном в направлении по часовой стрелке относительно носителя записи 12, со смещением из-за наклона, имеющим место, так что приблизительно один заслуживающий внимания столбец смещения встречается в главном направлении сканирования между позициями точек, сформированными портами 13 выброса чернил на обоих концах головки 11 записи.

Фиг.32 является схемой, иллюстрирующей номера дюз, соответствующих записывающим элементам группы 0 - группы 7, номера приведения в действие, данные записи и позиции точек. Следует заметить, что размещение точек на фиг.32 схематично иллюстрирует размещение точек, сформированных на носителе 12 записи в случае, когда не имеется смещения из-за наклона. Также, номера дюз являются номерами, воображаемо назначенными записывающим элементам, причем 0-127 назначены записывающим элементам в порядке от стороны вниз по движению в направлении вспомогательного сканирования.

В конфигурации, описанной в выложенном патенте Японии № 2004-09489, позиция данных записи, считанных из буфера записи, изменяется для каждой группы, в соответствии со смещением из-за наклона. Когда имеется один заслуживающий внимания столбец смещения из-за наклона, как показано на фиг.32, данные записи, соответствующие записывающим элементам группы 4 - группы 7, считываются измененными в главном направлении сканирования на один столбец от первоначального столбца.

В частности, записывающие элементы группы 0 - группу 3 имеют назначенные им данные записи так, что точки сформированы в области с первого столбца по третий столбец. С другой стороны, из-за изменения в позиции считывания данных записи записывающие элементы группы 4 - группы 7 имеют назначенные им данные записи так, что точки формируются в области со второго столбца по четвертый столбец.

Фиг.33 иллюстрирует размещение точек, фактически сформированных на носителе записи, посредством изменения позиции считывания данных записи, как описано со ссылками на фиг.32. На фиг.33 белые окружности, показанные в позиции групп 4-7 на носителе 12 записи, указывают позиции точек, сформированных данными записи первого столбца, соответствующего записывающим элементам групп 4-7 без описанной выше выполненной коррекции. Из-за коррекции смещения из-за наклона согласно выложенному патенту Японии № 2004-09489, точки групп 4-7 сформированы со смещением позиции на один столбец вправо в главном направлении сканирования от позиции, обозначенной белыми окружностями. Соответственно, величина смещения в главном направлении сканирования может быть подавлена для точек в одном и том же блоке в направлении сторон вниз и вверх по движению в направлении вспомогательного сканирования, как можно видеть из фиг.33.

Однако способ коррекции согласно выложенному патенту Японии № 2004-09489 изменяет позицию считывания данных записи для всех записывающих элементов в пределах группы. Соответственно, могут существовать точки в группе, относительно которых позиция считывания данных записи была изменена, которые выходят за пределы столбца, в котором они первоначально должны были быть. Например, проверяя первый столбец группы 4, можно видеть, что если коррекция смещения из-за наклона не выполнена, четыре точки блоков 12-15 позиционируются в первом столбце, и оставшиеся двенадцать точек блоков 0-11 позиционируются с левой стороны от первого столбца. Назначая данные записи первого столбца моментам времени для записи во второй столбец для всех записывающих элементов в пределах группы в соответствии с этой коррекцией смещения из-за наклона, четыре точки блоков 12-15 будут позиционированы во второй столбец вместо первого столбца, в который они первоначально должны были быть позиционированы.

Далее, в зависимости от величины наклона головки записи могут существовать группы, где никакая коррекция не выполняется, даже при том, что имеются точки в позициях вне столбцов, в которых они первоначально должны были быть, как с группами 1-3.

Таким образом, в способе коррекции согласно выложенному патенту Японии № 2004-09489, в то время как влияние ухудшения изображения из-за смещения из-за наклона может быть ослаблено, также могут существовать случаи, в которых точки сформированы в позициях вне областей, в которых они первоначально должны были быть сформированы. Также, когда величина наклона головки записи мала, имеются случаи, в которых имеются группы, относительно которых никакая коррекция не выполняется, для точек в позициях вне столбцов, в которых они первоначально должны были быть сформированы без коррекции. Таким образом может быть понятно, что способ коррекции смещения из-за наклона согласно уровню техники ограничен до степени, в которой ухудшение в качестве изображения может быть подавлено.

Сущность изобретения

Настоящее изобретение обеспечивает устройство записи, посредством которого ухудшение в качестве изображения из-за смещения из-за наклона может быть подавлено.

Согласно варианту осуществления настоящего изобретения устройство записи включает в себя: головку записи, имеющую ряд записывающих элементов, в котором расположено множество записывающих элементов, и записывающие элементы в распределенных позициях в рядах записывающих элементов в качестве блоков; модуль сканирования (прохода), сконфигурированный для сканирования (прохода) головки записи в главном направлении сканирования (прохода); модуль приведения в действие с разделением во времени, выполненный с возможностью приведения в действие записывающих элементов с приращениями в виде блоков; модуль хранения, выполненный с возможностью хранить данные записи; модуль получения, выполненный с возможностью получать информацию, относящуюся к наклону ряда записывающих элементов относительно главного направления сканирования; и модуль изменения, выполненный с возможностью изменять, с приращениями в виде отдельных записывающих элементов, позиции хранения в главном направлении сканирования данных записи, сохраненных в модуле хранения, которые должны быть поданы на записывающие элементы группы, которая сконфигурирована из последовательных записывающих элементов в каждом блоке в ряду записывающих элементов, на основании полученной информации.

Согласно другому варианту осуществления настоящего изобретения устройство записи включает в себя: головку записи, имеющую ряд записывающих элементов, в котором расположено множество записывающих элементов, и с записывающими элементами в распределенных позициях в рядах записывающих элементов в качестве блоков; модуль сканирования, выполненный с возможностью сканировать (проводить) головку записи в главном направлении сканирования; модуль приведения в действие с разделением во времени, выполненный с возможностью приведения в действие записывающих элементов с приращениями в виде блоков; модуль хранения, выполненный с возможностью хранить данные записи; модуль получения, выполненный с возможностью получать информацию, относящуюся к наклону ряда записывающих элементов относительно главного направления сканирования; и модуль считывания, выполненный с возможностью считывать данные записи, позиция хранения главного направления сканирования которых в модуле хранения отличается, чтобы управлять записывающими элементами, принадлежащими к одному и тому же блоку обычно одновременно, на основании полученной информации.

Согласно другому варианту осуществления настоящего изобретения устройство записи включает в себя головку записи, имеющую ряд записывающих элементов, в котором расположено множество записывающих элементов, и с записывающими элементами в распределенных позициях в рядах записывающих элементов в качестве приращений; модуль сканирования, выполненный с возможностью сканировать головку записи в главном направлении сканирования, и модуль приведения в действие с разделением во времени, выполненный с возможностью приведения в действие записывающих элементов с приращениями в виде блоков; модуль получения, выполненный с возможностью получать информацию, относящуюся к наклону ряда записывающих элементов относительно главного направления сканирования; и модуль, выполненный с возможностью независимо изменять позицию записи в главном направлении сканирования данных записи, соответствующих множеству записывающих элементов, подвергаемых приведению в действие с разделением во времени, независимо для каждого записывающего элемента, на основании полученной информации.

Устройство записи согласно настоящему изобретению имеет конфигурацию, в которой позиция считывания данных записи или позиция хранения могут быть независимо изменены для каждого записывающего элемента, посредством чего ухудшение в качестве изображения из-за смещения из-за наклона может быть уменьшено.

Дополнительные признаки настоящего изобретения станут очевидны из нижеследующего описания примерных вариантов осуществления (со ссылками на прилагаемые чертежи).

Краткое описание чертежей

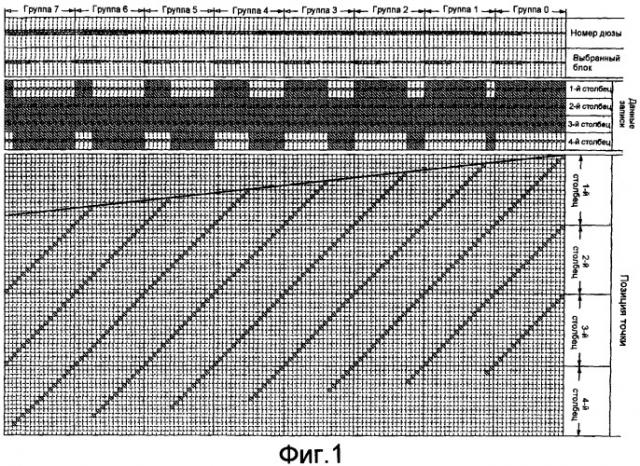

Фиг.1 изображает диаграмму, иллюстрирующую номера дюз, блоки, данные записи и размещение точек, при коррекции смещения из-за наклона согласно первому варианту осуществления.

Фиг.2 изображает диаграмму, иллюстрирующую размещение точек при коррекции смещения из-за наклона согласно первому варианту осуществления.

Фиг.3 изображает внешний вид в перспективе струйного устройства записи, к которому применимо настоящее изобретение.

Фиг.4 изображает пояснительную диаграмму головки записи, к которой применимо настоящее изобретение.

Фиг.5 изображает пояснительную диаграмму головки записи, к которой применимо настоящее изобретение.

Фиг.6A и 6B изображает пояснительные диаграммы поверхности порта выброса чернил головки записи, к которой применимо настоящее изобретение.

Фиг.7 иллюстрирует блок-схему, показывающую конфигурацию схемы управления, к которой применимо настоящее изобретение.

Фиг.8 иллюстрирует блок-схему специализированной интегральной схемы.

Фиг.9 изображает схему, иллюстрирующую размещение данных записи в первой памяти записи.

Фиг.10 изображает диаграмму, иллюстрирующую пример данных порядка приведения в действие блока, записанных в памяти данных приведения в действие блока.

Фиг.11 изображает диаграмму схемы приведения в действие для приведения в действие головки записи.

Фиг.12 изображает диаграмму, иллюстрирующую сигналы синхронизации приведения в действие для сигнала разрешения блока.

Фиг.13 изображает последовательность операций, иллюстрирующую схемы коррекции смещения из-за наклона согласно первому варианту осуществления.

Фиг.14 изображает диаграмму, иллюстрирующую пример тестового шаблона согласно первому варианту осуществления.

Фиг.15A и 15B изображают диаграммы, иллюстрирующие тестовый фрагмент в случае, когда смещение из-за наклона присутствует, и набор точек в этот момент времени.

Фиг.16 изображает диаграмму для описания смещения главного направления сканирования между точками стороны вверх по движению и точками стороны вниз по движению.

Фиг.17A и 17B изображают диаграммы для описания тестового фрагмента с однородной плотностью записи без черных или белых штрихов.

Фиг.18 изображает диаграмму, иллюстрирующую информацию коррекции, установленную в таблице в модуле хранения значения коррекции.

Фиг.19 изображает диаграмму, иллюстрирующую номера дюз, блоки, данные записи и размещение точек при коррекции смещения из-за наклона в направлении против часовой стрелки.

Фиг.20 изображает диаграмму, иллюстрирующую размещение точек при коррекции смещения из-за наклона в направлении против часовой стрелки.

Фиг.21 изображает диаграмму, иллюстрирующую номера дюз, блоки, данные записи и размещение точек при коррекции смещения из-за наклона при выполнении распределенного приведения в действие.

Фиг.22 изображает диаграмму, иллюстрирующую размещение точек при коррекции смещения из-за наклона при выполнении распределенного приведения в действие.

Фиг.23 изображает диаграмму, иллюстрирующую размещение точек в случае, когда существует одно из смещения из-за наклона или двунаправленного смещения.

Фиг.24 изображает диаграмму, иллюстрирующую размещение точек в случае, когда существует одно из смещения из-за наклона или двухпроходного смещения с двухпроходной записью или многопроходной записью с четным количеством.

Фиг.25 изображает диаграмму, иллюстрирующую размещение точек в случае, когда одно из смещения из-за наклона или двухпроходного смещения существует с двухпроходной записью или многопроходной записью с четным количеством.

Фиг.26 изображает диаграмму размещения точек в области приращения и область приращения.

Фиг.27A и 27B изображают диаграммы для объяснения того, как происходят нерегулярности полосы.

Фиг.28 изображает диаграмму размещения точек, в которой коррекция смещения из-за наклона согласно первому варианту осуществления выполняется многопроходной записью с четырьмя проходами.

Фиг.29A и 29B изображают диаграммы размещения точек в области приращения и область приращения.

Фиг.30 изображает диаграмму для описания размещения точек в случае, когда смещения из-за наклона не имеется.

Фиг.31 изображает диаграмму для описания размещения точек в случае, когда смещение из-за наклона имеется.

Фиг.32 изображает диаграмму, иллюстрирующую номера дюз, блоки, данные записи и размещение точек при коррекции смещения из-за наклона согласно выложенному патенту Японии № 2004-09489.

Фиг.33 изображает диаграмму, иллюстрирующую размещение точек при коррекции смещения из-за наклона согласно выложенному патенту Японии № 2004-09489.

Фиг.34 изображает диаграмму для описания процедур для создания тестового фрагмента.

Фиг.35 изображает диаграмму для описания операций HV преобразования.

Фиг.36 изображает схему, иллюстрирующую конфигурацию памяти записи.

Фиг.37 изображает схему, иллюстрирующую размещение данных записи, хранимых во второй памяти записи.

Фиг.38 изображает диаграмму, иллюстрирующую конфигурацию третьей памяти записи.

Фиг.39 изображает последовательность операций, иллюстрирующую выбор данных записи в схеме выбора данных.

Фиг.40 изображает последовательность операций, иллюстрирующую случай выполнения управления с единственным запоминающим модулем.

Фиг.41 изображает диаграмму, иллюстрирующую сигналы синхронизации для считывания данных записи из третьей памяти.

Фиг.42 изображает диаграмму, иллюстрирующую формирование данных передачи в моменты времени, когда количество накопленных моментов времени равно 22.

Фиг.43 изображает диаграмму, иллюстрирующую формирование данных передачи в моменты времени, когда количество накопленных моментов времени равно 34.

Описание вариантов осуществления

Термины, используемые в настоящем описании, определены ниже. Термин "запись", используемый здесь, относится не только к формированию значимой информации, такой как знаки, формы и т.д., но также и широко охватывает формирование изображений, схем, шаблонов и т.д., независимо от значения, или на носителе записи или посредством модификации носителя записи непосредственно. Это не ограничено случаями, в которых такие изображения, схемы, шаблоны и т.д. были выявлены, чтобы быть заметными человеческому глазу.

Также, термин "носитель записи" не ограничивается бумагой, используемой в обычных устройствах записи, и широко охватывает изделия, способные к приему чернил, такие как ткань, пластиковые пленки, металлические пластины, стекло, керамику, дерево, кожу и т.д.

Далее, термин "чернила" должен широко интерпретироваться наряду с определением "записи", приведенным выше, и относится к жидкости, которая может способствовать формированию изображений, эскизов, шаблонов и т.д., или модификации среды записи или обработки чернил, подаваемых на носитель записи. Примеры обработки чернил включают в себя коагуляцию, нерастворяемость и т.п. красителя в чернилах, подаваемых на носитель записи.

Кроме того, "записывающий элемент" (также называемый "дюза") в целом относится к портам чернил, каналам жидкости, сообщающимся с ними, и элементам для формирования энергии, используемой для выброса чернил, если специально не описано иначе.

Первый вариант осуществления

Конфигурация устройства записи

Струйное устройство записи, применимое к настоящему варианту осуществления, описано ниже со ссылками на фиг.3. Струйное устройство 100 записи включает в себя модуль 101 автоматической подачи для автоматической подачи носителя записи, такого как бумага или подобное в основной модуль устройства, и модуль 103 перемещения для перемещения носителя записи, поданного из модуля 101 автоматической подачи, по одному листу за раз к заранее определенной позиции записи, и затем от позиции записи к модулю 102 выброса. Струйное устройство 100 записи также включает в себя блок записи для выполнения предназначенной записи на носитель записи, перемещенном к позиции записи, и модуль 108 восстановления для выполнения обработки восстановления на блоке записи.

Блок записи содержит каретку 105, поддерживаемую валом 104 каретки так, чтобы она была подвижной в главном направлении сканирования, обозначенном стрелкой X, и головку 11 записи (не показанную здесь), съемным образом установленную на каретку 105.

Кожух каретки 106 обеспечивается на каретке 105 способом зацепления с кареткой 105 так, что головка 11 записи направляется в заранее определенную позицию установки на каретке 105. Далее, рычаг 107 установки головки обеспечивается так, чтобы зацепляться с держателем 113 резервуаров головки 11 записи (см. фиг.4) так, что головка 11 записи нажимается для установки в заранее определенную позицию установки.

Пластина установки головки (не показана), которая прижимается пружиной, обеспечивается в части зацепления вала рычага установки головки и каретки 105 наверху каретки 105 с возможностью поворота на вале рычага установки головки. Сила пружины дает возможность главному рычагу 107 установки головки нажимать на головку 11 записи так, чтобы установить (ее) на каретку 105.

Структура головки записи

Фиг.4 и 5 иллюстрируют головку записи 11, применимую к настоящему варианту осуществления. Головка 11 записи является импульсно-пузырьковой головкой записи с "выбросом" с поверхности типа, которая выбрасывает капельки в направлении, обычно перпендикулярном к подложке нагревателя. Головка 11 записи состоит из модуля 111 записывающего элемента, блока 112 подачи чернил и держателя 113 резервуаров. Также, модуль 111 записывающего элемента содержит первый записывающий элемент 114, второй записывающий элемент 115, первую пластину 116, электрическую проводную ленту 118, электрическую контактную плату 119 и вторую пластину 117. Также, блок 112 подачи чернил содержит элемент 120 подачи чернил, элемент 121 формирования прохода жидкости, резиновый соединитель 122, фильтр 123 и резиновый уплотнитель 124.

Ниже описан модуль 111 записывающего элемента. Модуль 111 записывающего элемента собирается в порядке формирования узла 125 пластин посредством соединения первой пластины 116 и второй пластины 117 и установки первых записывающих элементов 114 и вторых записывающих элементов 115 на узел 125 пластин. Далее, сборка продолжается в порядке уровней электрической проводной ленты 118, электрического соединения первого записывающего элемента 114 и второго записывающего элемента 115 и запечатывания электрических частей соединения и т.д.

Первая пластина 116 требуется, чтобы иметь точность в плоскости, так как это воздействует на направление выброса капелек, и изготавливают из материала окиси алюминия (Al₂O₃) от 0,5 до 1,0 мм по толщине. Отверстия 126 подачи чернил сформированы в первой пластине 116 для подачи чернил к первому записывающему элементу 114 и второму записывающему элементу 115.

Вторая пластина 117 является отдельным элементом, имеющим форму пластины от 0,5 до 1 мм толщиной, и имеет подобные окну отверстия 127 с большими внешними размерами, чем первый записывающий элемент 114, и второй записывающий элемент 115 сцеплен и установлен на первой пластине 116. Вторая пластина 117 нанесена в виде слоя и закреплена на первой пластине 116 липким веществом, формируя узел 125 (из) пластин.

Первый записывающий элемент 114 и второй записывающий элемент 115 зафиксированы посредством приклеивания к лицевой поверхности первой пластины 116, сформированной в отверстиях 127. Однако точность установки в это время сама по себе является трудной, и совместно с движением липкого вещества и т.п. делает точную установку чрезвычайно трудной. Это является одним фактором ошибки сборки головки записи, которой посвящено настоящее изобретение.

Первый записывающий элемент 114 и второй записывающий элемент 115, которые имеют ряды 141-144 портов выброса чернил, сформированных из множества портов выброса чернил, являются подложками с известными структурами, известными как подложки с импульсно-пузырьковой типа с "выбросом" с поверхности. Первый записывающий элемент 114 и второй записывающий элемент 115 имеют отверстие подачи чернил, сформированное из сквозного имеющего форму канавки отверстия, сформированного в кремниевой подложке от 0,5 до 1 мм толщиной, чтобы служить в качестве прохода для потока чернил, ряды нагревателей, которые являются генераторами энергии, расположенные в шахматном порядке, по одному ряду каждый с обеих сторон отверстия подачи чернил. Далее, края первого записывающего элемента 114 и второго записывающего элемента 115, которые являются ортогональными рядам нагревателей, имеют электродные части, где контактные площадки для соединения, соединенные с нагревателями, расположены на обеих внешних сторонах подложек.

Печатная лента используется как электрическая проводная лента 118. Печатная лента является многослойным элементом, состоящим из основы ленты (базовой пленки), медных проводящих межсоединений и покрывающего слоя.

Внутренние проводники 129 выступают с двух сторон соединения отверстий устройства, соответствующих электродным частям первого записывающего элемента 114 и второго записывающего элемента 115, в качестве клемм. Эта электрическая проводная лента 118 имеет свою поверхность покрывающего слоя, фиксированную посредством приклеивания к поверхности второй пластины 117 клеевым слоем из термоотверждаемой эпоксидной смолы, и базовая пленка электрической проводной ленты 118 служит в качестве гладкой покрывающей поверхности, с которой покрывающий элемент модуля 111 записывающего элемента входит в контакт.

Электрическая проводная лента 118 и два записывающих элемента 114 и 115 электрически соединены посредством ультразвуковой сварки с подогревом или анизотропной электропроводящей лентой. В случае печатной ленты является подходящим внутреннее проводящее соединение (ILB), использующее ультразвуковую сварку с подогревом. В модуле 111 записывающего элемента проводники электрической проводной ленты 118 и выводы в виде столбиков первого записывающего элемента 114 и второго записывающего элемента 115 подвергаются внутреннему проводящему скреплению.

После электрического соединения электрической проводной ленты 118 и первого записывающего элемента 114 и второго записывающего элемента 115, части электрического соединения изолируются первым уплотнителем 130 и вторым уплотнителем 131 для защиты от коррозии из-за чернил и также от внешнего удара. Первый уплотнитель 130 прежде всего изолирует периметр установленных записывающих элементов, и второй уплотнитель 131 изолирует переднюю сторону частей электрического соединения между электрической проводной лентой 118 и первым записывающим элементом 114 и вторым записывающим элементом 115.

Фиг.6A иллюстрирует матрицу портов 13 выброса чернил на поверхности 140 порта выброса чернил головки 11 записи. Ряды 141, 142, 143 и 144 портов выбросов чернил содержат матрицу из множества портов 13 выброса чернил, каждый имеет матрицу из 128 портов 13 выброса чернил, выбрасывающих черные, голубые, сиреневые и желтые капельки чернил, соответственно.

Следует заметить, что головка 11 записи может быть сконфигурирована так, что, например, ряды 141, 142, 143 и 144 портов выбросов чернил каждого цвета состоят каждый из двух рядов портов 13 выброса чернил, поочередно расположенных в направлении вспомогательного сканирования, или может использоваться конфигурация, в которой ряд 141 портов выброса черных чернил имеет большее количество портов 13 выброса чернил, чем ряды 142, 143 и 144 портов выброса чернил других цветов.

Следует заметить, что нижеследующее описание в настоящем варианте осуществления будет сделано в отношении одного ряда портов выброса чернил (например, ряда 141 портов выброса черных чернил), но коррекция смещения из-за наклона может быть выполнена таким же образом для других рядов портов выброса чернил.

Фиг.6B иллюстрирует головку записи 11, имеющую ряд 141 портов выброса чернил, состоящих из 128 портов 13 выброса чернил. Порты 13 выброса чернил к верхней стороне ряда 141 портов выброса чернил находятся на стороне вниз по движению в направлении вспомогательного сканирования, и дюзы с номерами 0-127 являются воображаемо назначенными от этого порта 13 выброса чернил, ведущего в направлении вверх по движению. Далее, порты 13 выброса чернил разделены на группу 0 - группу 7 по 16 портов 13 выброса чернил каждая, от стороны дюзы с меньшим номером, и дополнительно каждая группа имеет записывающие элементы, соответствующие портам выброса чернил, соответствующие блокам от 0 до 15 от стороны с наименьшим номером. Записывающие элементы, к которым номера блоков были поставлены в соответствие, подвергаются приведению в действие с разделением во времени, таким образом записывая изображения.

Блок-схема устройства записи

Фиг.7 иллюстрирует блок-схему, иллюстрирующую конфигурацию схемы управления устройства 100 струйной записи. В устройстве записи 100 ссылочная позиция 201 обозначает центральный процессор (ЦП), и 202 обозначает ПЗУ, хранящее управляющие программы, которые выполняет ЦП 201. Данные записи, которые принимаются от главного компьютера 200 с приращениями растра, сначала сохраняются в приемном буфере 203. Данные записи, сохраненные в приемном буфере 203, сжимают, чтобы уменьшить количество данных передачи от главного компьютера 200, и сохраняют в первой памяти 204 записи после воспроизведения. Данные записи, сохраненные в первой памяти 204 записи, подвергают HV обработке посредством схемы 205 HV преобразования и сохраняют во второй памяти 211 записи (фиг.8).

Фиг.9 схематично иллюстрирует размещение данных записи в первой памяти 204 записи. Данные записи, сохраненные в первой памяти 204 записи, являются вертикально коррелированными посредством адресов 000-0FE, соответствующих 128 записывающим элементам. Первая память 204 записи горизонтально соответствует размеру "Разрешающая способность печати x Размер носителя записи", и когда разрешающая способность печати равна 1200 точек/дюйм, например, и размер носителя записи равен 8 дюймов, она является областью памяти, способной записать 9600 заслуживающих внимания точек данных в горизонтальном направлении.

На фиг.9, b0, которая имеет адрес 000, хранит данные записи записывающего элемента дюзы с номером 0, в то время как b1, которая имеет тот же самый адрес 000, хранит данные записи следующего столбца дюзы с номером 0, причем данные, которые будут записаны в следующем столбце, хранятся в горизонтальном направлении адреса 000. Также, адрес 0FE хранит данные записи для дюзы номер 127 таким же образом.

Таким образом, один и тот же адрес в первой памяти 204 записи хранит данные одного и того же номера дюзы. Однако, в действительности, данные b0 по адресу 000 до 0FE записываются как первый столбец, и затем данные b1 по адресу 000-0FE записываются как второй столбец. Соответственно, схема 205 HV преобразования подвергает данные записи, сохраненные в порядке растра в первой памяти 204 записи, HV (горизонтально - вертикальному) преобразованию, таким образом сохраняя данные записи в порядке столбцов во второй памяти 211 записи.

Ниже операции HV преобразования описаны со ссылками на фиг.35. В данном варианте осуществления HV преобразование выполняют с приращениями в виде 16×16. Сначала данные, хранимые в b0 адреса N+0 по N+1E первой памяти 204 записи, считывают и записывают в адреса M+0 во второй памяти 211 записи. Затем, данные, хранимые в b1 по адресу N+0 по N+1E, считывают и записывают в адреса M+2 во второй памяти 211 записи. Таким же образом эту операцию повторяют 16 раз от M+0 до M+1Е, таким образом завершая HV преобразование с приращениями в
