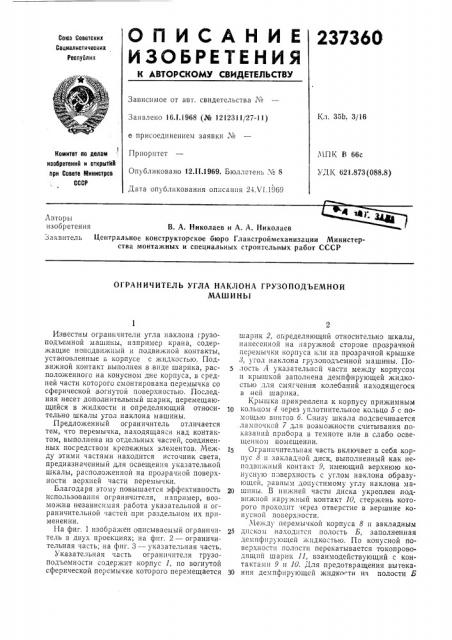

О П И С А Н И Е 237360

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 16.I.1968 (№ 1212311/27-11) е присоединением заявки ¹

Приоритет

Опубликовано 12.II.1969. Бюллетень № 8

Дата опубликования описания 24Л 1.1969

Кл. 35Ь. 3/16

Комитет по делам изобретений и открытий при Совете соинистрсв

СССР

МПК В 66с

УДК 621.873(088.8) Авторы изобретения В. А. Николаев и А. A. Николаев

Заявитель Центральное конструкторское бюро Главстроймеханизации Министерства монтажных и специальных строительных работ СССР

ОГРАНИЧИТЕЛЬ УГЛА НАКЛОНА ГРУЗОПОДЪЕМНОЙ

МАШИНЬI

Известны ограничители угла наклона грузоподъемной машины, например крана, содержащие неподвижный и подвижной контакты, установленные в корпусе с жидкостью. Подвижной контакт выполнен в,виде шарика, расположенного на конусном дне корпуса, в средней части которого смонтирована перемычка со сферической вогнутой поверхностью. Последняя несет дополнительный шарик, перемещающийся в жидкости и определяющий относительно шкалы угол наклона машины.

Предложенный ограничитель отличается тем, что перемычка, находящаяся над контактом, выполнена из отдельных частей, соединенных посредством крепежных элементов. Между этими частями находится источник света, предназначенный для освещения у.казательной шкалы, расположенной на прозрачной поверхности верхней части перемычки.

Благодаря этому повышается эффективность использования ограничителя, например, возможна независимая работа указательной и ограничительной частей при раздельном их применении.

EIa фиг. 1 изображен описываемый ограничитель в двух проекциях; на фиг. 2 — ограничительная часть; на фиг. 3 — указательная часть.

Указательная часть ограничителя грузоподъемности содержит корпус 1, по вогнутой сферической перемычке которого перемещается шарик 2, отределяющий относительно шкалы, нанесенной на наружной стороне прозрачной перемычки корпуса или на прозрачной крышке

8, угол наклона грузоподъемной машины. Полость А указательнсй части между корпусом и крышкой заполнена демпфирующей жидкостью для смягчения колебаний находящегося в ней шарика.

Крышка прикреплена к корпусу прижимным

10 кольцом 4 через уплотнительное кольцо 5 с помощью винтов 6. Снизу шкала подсвечивается лампочкой 7 для возможности считывания,показаний прибора в темноте или .в слабо оовещенном помещении.

1ч Ограничительная часть включает в себя корпус 8 11 закладной диск, выполненный как неподвижный контакт 9, имеющий Верхнюю конусную поверхность с углом наклона образующей, равным допустимому углу наклона MB20 шины. B нижней части диска укреплен лодвпжной наружный контакт 10, стержень которого проходит через отверстие в вершине конусной поверхности, Между перемычкой корпуса 8 и закладным

25 диском находится полость Б, заполненная демпфирующей жидкостью. По конусной поверхности полости перекатывается токопроводящий шарик 11, взаимодействующий с контактами 9 и 10. Для предотвращения .вытека30 нпя демпфирующей жидко-ти из полости Б

3 снизу к корпусу 8 прикреплена крышка 12 через уплотнительное кольцо 18 с помощью винтов 14.

Ограничительная и указательная части соединены между собой крепежными элементами, например винтами б. При раздельной их устано вке указательная часть крепится при помощи тех же винтов б . Указательную часть регулируют посредсгвом прокладок 15. Ограничитель угла наклона монтируют на машине также посредством крепежных элементов, например винтов ib, имеющих возможность регулировки в двух плоскостях.

Когда грузоподъемная машина стоит горизонтально, т. е. без наклона, токопроводящий шарик 11 находится в центре конусной по верхности неподвижного контакта 9 и замыкает его с подвижным пружинным контактом 10, вдавливая его своим весом в отверстие, находящееся в неподвижном контакте 9. Шарик 2 указательной. части располагается в центре шкалы„ .

При наклоне машины шарик 2, находящийся в плоскости А, начинает перемещаться по сферической поверхности, перемычки корпуса 1 и относительно шкалы указьпвает: нз сколько градусов наклонилась машина.

По достижении машиной угла наклона больше допустимого, шарик 11, .находящийся в по237360 лостп Б, скатывается в сторону наклона машины по конусной поверхности закладного диска и размыкает контакты 9 и 10, предупреждая этим о недопустимом для работы угле наклона

5 и отключая привод рабочих механизмов.

Предмет изобретения

Ограничитель угла наклона грузолодъемной машины, на пример,крана, содержащий распо10 ложенные в корпусе с жидкостью контакты неподвижный и подвижный, выполненный в виде шарика, расположенного на конусном дне корпу.са, в средней части которого смонтирована перемычка со сферической вогнутой по15 верхностью, несущей дополнительный шарик, перемещающийся в жидкости и определяющий относительно шкалы угол наклона машины, отгичагощийся тем, что, с целью повышения эффективности использования ограничителя, 20 путем осуществления независимой работы указательной и ограничительной его частей при раздельном их применении, перемычка, находящаяся над контактом, .выполнена из отдельных, соединенных посредством крепежных эле25 ментов частей, между которыми находится источник света, предназначенный для освещения указательной шкалы, расположенной на прозрачной поверхности верхней части перемычки.
