Передача управляющих сообщений при многоточечном обслуживании в беспроводной системе связи

Передача управляющих сообщений при многоточечном обслуживании в беспроводной системе связи

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение, в целом, относится к многоадресному (многоточечному) обслуживанию в системе беспроводной связи и, более конкретно, к управляющим сообщениям для многоадресного обслуживания.

УРОВЕНЬ ТЕХНИКИ

Применительно к передаче больших объемов информации, системы мобильной связи пока не достигают тех же характеристик, что и системы проводной связи. Система IMT-2000 - это система мобильной связи, призванная обеспечить передачу больших объемов информации.

Универсальная мобильная телекоммуникационная система (UMTS) представляет собой систему мобильной связи третьего поколения. которая явилась результатом развития европейского стандарта глобальной системы мобильной связи (GSM) и целью которой является предоставление услуг мобильной связи повышенного качества на основе базовой сети GSM и технологии широкополосного множественного доступа с кодовым разделением каналов (W-CDMA).

В декабре 1998 года организации Европейский институт стандартизации в области связи (ETSI) в Европе, Ассоциация радиопромышленности и Комитет по технологии связи (ARIB/TTC) в Японии, Комитет Т1 Института стандартов США и южнокорейская Ассоциация по телекоммуникационным технологиям (ТТА) организовали Проект о сотрудничестве по системам третьего поколения (3GPP) для разработки детальных технических условий на технологию универсальной системы мобильной связи «UMTS».

Для работы по стандартизации системы мобильной связи «UMTS» в рамках проекта 3GPP были созданы пять групп «TSG» по разработке технических условий с учетом независимого характера элементов сети и их работы.

Каждая группа TSG разрабатывает, утверждает и контролирует стандартные технические условия в пределах соответствующей области. В числе этих групп группа по сетевой радиосвязи - (именуемая далее «TSG-RAN») разрабатывает стандарты на функции, требуемые элементы и интерфейс в универсальной наземной сети радиодоступа системы мобильной связи «UMTS (далее, универсальная наземная сеть радиодоступа «UTRAN»), которая представляет собой новую сеть радиодоступа (то есть, интерфейсом радиосвязи) для поддержки технологии широкополосного множественного доступа с кодовым разделением каналов (W-CDMA) в универсальной системе мобильной связи «UMTS».

На фиг.1 показана блок-схема структуры сети UMTS.

Как показано на фиг.1, универсальная система мобильной связи «UMTS» содержит терминал (UE: пользовательское оборудование/устройство), универсальную наземную сеть 100 радиодоступа «UTRAN» и базовую сеть 200 «CN». Универсальная наземная сеть радиодоступа «UTRAN» включает в себя одну или несколько радиосетевых подсистем 110, 120 «RNS». Каждая из радиосетевых подсистем 110, 120 «RNS» включает в себя один контроллер 111 радиосети «RNC» и несколько базовых станций 112, 113 (называемых далее «Узел В»). Каждая базовая станция «узел В» включает в себя одну или несколько ячеек.

На фиг.2 изображена структура протокола интерфейса радиосвязи, используемого в универсальной системы мобильной связи «UMTS»..

Как показано на фиг.2, протокол интерфейса радиосвязи по горизонтали делится на физический уровень, уровень канала передачи данных и сетевой уровень. Протокол интерфейса радиосвязи по вертикали делится на плоскость пользователя, служащую для передачи данных, и плоскость управления, служащую для передачи управляющей информации. Плоскость пользователя представляет собой область, где обрабатывается информация трафика, например, речевых сигналов или пакетов Интернет-протокола (IP). Плоскость управления представляет собой область обработки управляющей информации, например, информации для обслуживания интерфейса или обслуживания вызова и управления им.

На фиг.2 уровни протокола могут быть разделены на первый уровень (L1), второй уровень (L2) и третий уровень, которые основаны на трех нижних уровнях модели взаимодействия открытых систем (OSI), хорошо известной в технологии систем связи.

Теперь рассмотрим каждый из уровней, показанных на фиг. 2.

Первый уровень (L1), то есть физический уровень. предоставляет услуги по передаче информации вышерасположенному уровню с использованием физического канала. Физический уровень соединяется посредством транспортного канала с уровнем управления доступом к среде обмена данными (именуемым далее уровнем управления доступом к среде «MAC»), расположенным выше. Сигналы передаются между уровнем управления доступом к среде «MAC» и физическим уровнем посредством транспортного канала.

Второй уровень (L2) включает в себя уровень управления доступом к среде «MAC» и уровень управления радиоканалом «RLC».

Уровень управления доступом к среде «MAC» предоставляет услуги по назначению параметров уровня управления доступом к среде «MAC» с целью распределения и перераспределения ресурсов радиосвязи. Уровень управления доступом к среде «MAC» соединен с вышерасположенным уровнем, то есть уровнем управления радиоканалом «RLC», посредством логического канала. В соответствии с типом передаваемой информации предоставляются различные логические каналы. В общем случае при передаче информации плоскости управления используется канал управления. При передаче информации плоскости пользователя используется канал трафика.

Уровень управления радиоканалом «RLC» поддерживает надежную передачу данных и может выполнять функции сегментации и последовательного объединения (конгатенации) блоков служебных данных «SDU» уровня управления радиоканалом «RLC», поступающих с вышерасположенного уровня.

В самой нижней части уровня L3 расположен уровень управления радиоресурсами «RRC».

Уровень управления радиоресурсами «RRC» определен в плоскости управления и управляет логическими каналами, транспортными каналами и физическими каналами в отношении создания, реконфигурации (повторной настройки) и прекращения использования широкополосных радиоканалов «RB». Услуга радиоканала «RB» - это услуга, предоставляемая вторым уровнем (L2) для передачи данных между терминалом и универсальной наземной сетью радиодоступа «UTRAN». Обычно создание радиоканала «RB» состоит в установке характеристик уровня протокола и канала, которые необходимы для предоставления определенной услуги по передаче данных, и задании соответствующих подробных параметров и способов функционирования

Далее подробно описывается услуга мультимедийного широковещательного/многоадресного обслуживания «MBMS».

Услуга мультимедийного широковещательного/многоадресного обслуживания «MBMS» относится к предоставлению потоковых или фоновых услуг множеству терминалов «UE» с применением широкополосного радиоканала мультимедийного широковещательного/многоадресного обслуживания только по нисходящему каналу связи. Услуга мультимедийного широковещательного/многоадресного обслуживания «MBMS» состоит из одного или нескольких сеансов, и данные мультимедийного широковещательного/многоадресного обслуживания «MBMS» передаются на несколько терминалов посредством широкополосного радиоканала мультимедийного широковещательного/многоадресного обслуживания только во время сеанса.

Наземная сеть 100 радиодоступа «UTRAN» обеспечивает предоставление услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» терминалу «UE» с использованием радиоканала «RB». В наземной сети 100 радиодоступа «UTRAN» используются радиоканалы «RB» двух типов: радиоканал прямой связи и радиоканал многоточечной связи одного абонента с несколькими. Радиоканал прямой связи представляет собой радиоканал с двухсторонней связью, включающий в себя логический канал - выделенный логический канал передачи данных (трафика) «DTCH», транспортный канал - выделенный транспортный канал «DCH» и физический канал - выделенный физический канал «DPCH» или вторичный общий физический канал управления «SCCPCH». Многоточечный радиоканал «RB» по схеме «один со многими» представляет собой однонаправленный нисходящий широкополосный радиоканал и включает в себя, как показано на Фиг.3, в качестве логического канала трафика - канал передачи данных (трафика) мультимедийного широковещательного/многоадресного обслуживания - «МТСН», в качестве транспортного канала - канал прямого доступа «FACH» и в качестве физического канала - вторичный общий физический канал управления «SCCPCH». Логический канал трафика «МТСН» конфигурируется для каждой услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», предоставляемой каждой ячейкой, и используется для передачи информации пользовательской плоскости для конкретной услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» на множество терминалов.

Логический канал управления мультимедийным широковещательным/многоадресным обслуживанием (далее, логический канал управления «МССН») на ФИГ.3 представляет собой нисходящий многоточечный канал связи одного абонента с несколькими и используется для передачи информации управления, относящейся к мультимедийному широковещательному/многоадресному обслуживанию «MBMS. Логический канал управления «МССН» отображается на транспортный канал прямого доступа «FACH», а транспортный канал прямого доступа «FACH» отображается на вторичный общий физический канал управления «SCCPCH». В каждой ячейке может существовать один логический канал управления «МССН».

Универсальная наземная сеть радиодоступа «UTRAN»), предоставляющая услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS», передает информацию логического канала управления «МССН» множеству терминалов по логическому каналу управления «МССН». Здесь информация логического канала управления «МССН» включает в себя сообщение уровня управления радиоресурсами - «RRC-сообщение», относящееся к мультимедийному широковещательному/многоадресному обслуживанию «MBMS». Например, информация логического канала управления «МССН» содержит информацию об услуге для индикации каждой услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», доступной в текущей ячейкее, информацию о радиоканале мультимедийного широковещательного/многоадресного обслуживания, которая указывает информацию для установки многоточечного радиоканала связи одного абонента с несколькими или информацию о доступе, которая обозначает, что для конкретной услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» запрошено соединение уровней управления радиоресурсами - «RRC-соединение».

На фиг.3 показана схема отображения каналов для многоадресной услуги. На фиг.4 показана схема, иллюстрирующая передачу управляющей информации.

Как показано на фиг.4, информация логического канала управления «МССН» периодически передается в соответствии с периодом изменения и периодом повтора. Информация логического канала управления «МССН» делится на критическую информацию и не критическую информацию. Не критическая информация может свободно изменяться и передаваться в каждый период изменения и каждый период повтора. Однако критическая информация может изменяться и передаваться только в каждый период изменения. То есть, критическая информация повторяется один раз и передается в каждый период повтора, а передача измененной критической информации происходит только в начале периода изменения. Критическая информация включает в себя, например, вышеописанную информацию об услуге и информацию о радиоканале, а не критическая информация включает в себя информацию о доступе. В исключительный период может передаваться только информация о доступе. Исключительный период, в который передается информация о доступе, называется периодом доступа. Длительность периода доступа равна или меньше длительности периода повтора. Период повтора кратен периоду доступа, а период изменения кратен периоду повтора.

Логический канал управления «МССН» передает «информацию о наличии изменений» в начале (заголовке) соответствующего периода изменения, чтобы заявить, как информация логического канала управления «МССН», которая изменяется (обновляется) в период изменения, соответствует услуге мультимедийного широковещательного/многоадресного обслуживания «MBMS». Информация о наличии изменений включает в себя, как минимум, один идентификатор услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», относящийся к измененной управляющей информации. Соответственно, терминал, принимающий информацию логического канала управления «МССН», сначала получает информацию о наличии изменений, переданную в начале соответствующего периода изменения, а затем, если в информации об изменениях содержится идентификатор услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», на которую подписался терминал, терминал получает информацию логического канала управления «МССН» за соответствующий период изменения. Информация о наличии изменений передается не в каждый период повтора, а только в начале соответствующего периода изменения.

Универсальная наземная сеть радиодоступа «UTRAN» периодически передает информацию физического канала «MICH» (канал индикатора уведомления мультимедийного широковещательного/многоадресного обслуживания «MBMS»), чтобы сообщить в течение периода обновленияе, изменена или нет информация логического канала управления «МССН». Информация о наличии изменений логического канала управления «МССН» относится к формированию, добавлению, изменению и/или удалению определенного элемента информации логического канала управления «МССН». При начале сеанса конкретной услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» универсальная наземная сеть радиодоступа «UTRAN» передает через канал MICH индикатор уведомления «NI» в течение определенного периода изменения, чтобы уведомить терминал, желающий принимать определенную услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS», о том, что он должен принимать логический канал управления «МССН».

Терминал, который не принимает логический канал трафика «МТСН», но присоединился к группе, получающей определенную услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS», периодически получает индикатор уведомления «NI» по каналу MICH. Терминал принимает информацию о наличии изменений канала MICH в течение периода изменения, который следует за этим определенным периодом изменения, если полученный индикатор уведомления «NI» обозначает изменение информации логического канала управления «МССН», связанной с определенной услугой мультимедийного широковещательного/многоадресного обслуживания «MBMS». После получения информации о наличии изменений терминал продолжает принимать информацию логического канала управления «МССН» в течение соответствующего периода изменения, когда информация о наличии изменений содержит идентификатор услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», к которой присоединился терминал.

С другой стороны, терминал, который уже принимает логический канал трафика «МТСН» и присоединился к определенной услуге мультимедийного широковещательного/многоадресного обслуживания «MBMS», принимает информацию о наличии изменений один раз за каждый период изменения. После приема информации о наличии изменений терминал продолжает принимать информацию логического канала управления «МССН» в течение соответствующего периода изменения, если информация о наличии изменений содержит идентификатор услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», к которой присоединился терминал. Поскольку терминал периодически получает информацию о наличии изменений из предыдущего периода изменения, то терминал может определить, изменилась или нет информация логического канала управления «МССН», относящаяся к услуге (например, услуге, к которой присоединился терминал), только посредством периодического получения информации о наличии изменений.

Из-за перехода между ячейками терминал, который не получал информацию логического канала управления «МССН» в предыдущий период изменения, может определить, изменилась или нет информация логического канала управления «МССН, относящаяся к упомянутой услуге, посредством получения информации об услугах в следующий период изменения. Как описано выше, информация о наличии изменений указывает идентификатор услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» относящийся к информации логического канала управления «МССН», которая изменена в текущий период изменения в текущей ячейке. Информация об услугах указывает идентификатор каждой из услуг мультимедийного широковещательного/многоадресного обслуживания «MBMS», доступных в текущей ячейке. Соответственно, терминал, который ранее не получил информацию логического канала управления «МССН», должен получить информацию об услугах, чтобы определить состояние (статус) каждой из услуг мультимедийного широковещательного/многоадресного обслуживания «MBMS», доступных в текущей ячейке.

Терминал, который собирается принимать определенную услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS» с использованием многоточечного широкополосного радиоканала связи одного абонента с несколькими, принимает по логическому каналу управления «МССН» информацию логического канала управления «МССН», которая включает в себя информацию о радиоканале, и создает в терминале многоточечный радиоканал связи одного абонента с несколькими с использованием этой информации. После создания многоточечного радиоканала связи одного абонента с несколькими терминал продолжает принимать вторичный общий физический канал управления «SCCPCH», на который отображается логический канал трафика «МТСН» и, таким образом, получает определенную услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS», передаваемую по логическому каналу трафика «МТСН».

Терминал, получивший информацию логического канала управления «МССН» в предыдущий период изменения, согласно традиционной технологии, может определить, изменилась или нет информация логического канала управления «МССН», относящаяся к услуге (к которой присоединился терминал), только посредством приема информации о наличии изменений в следующий период изменения. С другой стороны, терминал, не получивший информацию логического канала управления «МССН» в предыдущий период изменения из-за перехода между ячейками или по подобной причине, может определить, изменилась или нет информация логического канала управления «МССН в предыдущий период изменения посредством приема информации об услугах в следующий период изменения. Соответственно, универсальная наземная сеть радиодоступа «UTRAN» в течение одного периода изменений одновременно предоставляет информацию о наличии изменений и информацию об услугах.

Информация о наличии изменений указывает идентификатор услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», имеющий отношение к информации логического канала управления «МССН», которая изменена в текущий период изменения в текущей яячейке, тогда как информация об услугах обозначает идентификатор каждой из услуг мультимедийного широковещательного/многоадресного обслуживания «MBMS», доступных в текущей ячейке. Таким образом, идентификатор услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», относящийся к информации логического канала управления «МССН», которая изменена в текущий период изменения, не обязательно повторяется в информации о наличии изменений и информации об услугах. Соответственно, при способе передачи информации о наличии изменений по традиционной технологии передача по логическому каналу управления «МССН» может вести к затратам ресурсов.

Далее, в отличие от другой информации логического канала управления «МССН», которая повторяется и передается, информация о наличии изменений в традиционной технологии передается только в начале периода изменения. В этом случае может возникнуть проблема в отношении надежности приема информации о наличии изменений. Кроме того, когда терминал не получает информацию о наличии изменений, терминал должен получать каждую информацию логического канала управления «МССН», которая передается позже.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Техническая проблема

Соответственно, настоящее изобретение направлено на передачу управляющих сообщений для многоадресных услуг, что в существенной мере решает одну или несколько проблем, созданных ограничениями и недостатками существующей технологии.

Задачей настоящего изобретения является передача управляющих сообщений для многоадресных услуг, где информация о наличии изменений отделена от информации об отсутствии изменений.

Дополнительные свойства и преимущества изобретения частично будут представлены в описании, приведенном ниже, а частично станут очевидными для специалистов в данной области техники после изучения нижеследующего или могут быть изучены в ходе практической реализации изобретения. Цели и другие преимущества данного изобретения могут быть реализованы и достигнуты посредством структуры, конкретно рассмотренной в описании и пунктах формулы настоящего изобретения, а также в прилагаемых чертежах.

Техническое решение

Чтобы полностью или частично добиться этих и других преимуществ, а также в соответствии с задачей настоящего изобретения, которая здесь приведена и подробно описана в одном из примеров осуществления настоящего изобретения способ управления пользовательским устройством «UE», которое может принимать многоадресную услугу в системе беспроводной связи, включает в себя подписку на многоадресную услугу. Способ также включает в себя прием из сети измененной многоадресной управляющей информации в течение определенного временного интервала (периода), где многоадресная управляющая информация разделена, как минимум, на измененную многоадресную управляющую информацию и неизмененную многоадресную управляющую информацию в сети. Способ также включает в себя определение, содержит ли измененная многоадресная управляющая информация информацию, связанную с многоадресной услугой, чтобы обеспечить прием многоадресной услуги.

Упомянутый определенный временной интервал может включать в себя несколько субпериодов. Далее, упомянутый определенный временной интервал может представлять собой период изменения. Субпериоды могут представлять собой периоды повтора. Измененная многоадресная управляющая информация связи одного абонента с несколькими может включать в себя индикатор изменения и обновленную управляющую информацию, связанную с индикатором изменения. Индикатор изменения может включать в себя список многоадресных услуг, которые подвергаются изменениям в упомянутый определенный временной интервал. Неизмененная управляющая информация может включать в себя индикатор отсутствия изменения и необновленную управляющую информацию, связанную с индикатором отсутствия изменения. Индикатор отсутствия изменения может включать в себя список многоадресных услуг, которые не подвергаются изменениям в упомянутый определенный временной интервал.

Способ может дополнительно включать в себя определение, была ли правильно получена измененная многоадресная управляющая информация в предыдущий определенный временной интервал. Способ может дополнительно включать в себя определение, принимать ли обновленную управляющую информацию в упомянутый определенный временной интервал с использованием индикатора изменения, если многоадресная управляющая информация была правильно получена в предыдущий определенный временной интервал. Способ может дополнительно включать в себя определение, принимать ли обновленную управляющую информацию и необновленную управляющую информацию в упомянутый определенный временной интервал с использованием индикатора изменения и индикатора отсутствия изменения, если многоадресная управляющая информация не была правильно получена в предыдущий определенный временной интервал.

Способ может дополнительно включать в себя прием из сети неизмененной многоадресной управляющей информации в упомянутый определенный временной интервал. Способ может дополнительно включать в себя определение того факта, содержит ли неизмененная управляющая информация информацию, связанную с многоадресной услугой, чтобы обеспечить прием многоадресной услуги.

Измененная многоадресная управляющая информация может содержать информацию о многоадресной услуге. Неизмененная многоадресная управляющая информация может содержать информацию о многоадресной услуге.

Способ может дополнительно включать в себя повторный прием измененной многоадресной управляющей информации в упомянутый определенный временной интервал, если измененная многоадресная управляющая информация не была правильно получена. Способ может дополнительно включать в себя повторный прием неизмененной управляющей информации в упомянутый определенный временной интервал, если неизмененная многоадресная управляющая информация не была правильно получена.

Измененная многоадресная управляющая информация может приниматься периодически в течение упомянутого определенного временного интервала. Измененная управляющая информация связи одного абонента с несколькими может приниматься один раз в течение каждого периода повтора. Измененная управляющая информация связи одного абонента с несколькими не может изменяться в течение упомянутого определенного временного интервала. Неизмененная управляющая информация связи одного абонента с несколькими может приниматься периодически в течение упомянутого определенного временного интервала. Сеть может представлять собой универсальную наземную сеть радиодоступа «UTRAN» системы UMTS. Способ может дополнительно включать в себя установление соединения для многоадресного обслуживания между терминалом «UE» и сетью.

В другом примере осуществления способ управления пользовательским устройством «UE» в сети, которое может принимать многоадресную услугу в сети беспроводной связи, включает в себя разделение в сети управляющей информации связи одного абонента с несколькими, как минимум, на измененную управляющую информацию и неизмененную управляющую информацию. Способ также включает в себя периодическую передачу измененной управляющей информации связи одного абонента с несколькими пользовательскому устройству «UE» в течение определенного временного интервала.

Вышеприведенные и другие объекты, свойства, аспекты и преимущества настоящего изобретения станут более очевидными на основе следующего подробного описания настоящего изобретения вместе с прилагаемыми чертежами. Следует понимать, что и приведенное выше описание, и следующее далее подробное описание настоящего изобретения носят примерный и пояснительный характер, и служат для дополнительного пояснения заявляемого изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Сопроводительные чертежи, прилагаемые для лучшего понимания изобретения и составляющие часть настоящей заявки, иллюстрируют примеры осуществления изобретения, и вместе с описанием служат для пояснения принципов настоящего изобретения.

На фиг.1 показана блок-схема структуры универсальной мобильной телекоммуникационной системы (UMTS).

На фиг.2 показана блок-схема структуры протокола радиосвязи, используемого в универсальной мобильной телекоммуникационной системы (UMTS).

На фиг.3 показана схема отображения каналов для многоадресного обслуживания.

На фиг.4 показана схема, иллюстрирующая передачу управляющей информации.

На фиг.5 показана схема, иллюстрирующая передачу управляющей информации, где информация об изменениях отделена от информации об отсутствии изменений, в соответствии с одним из примеров осуществления настоящего изобретения.

На фиг.6 показана схема, иллюстрирующая работу пользовательского устройства, которое получило управляющую информацию в течение предыдущего периода изменения, в соответствии с еще одним примером осуществления настоящего изобретения.

На фиг.7 показана схема, иллюстрирующая работу пользовательского устройства, которое не получило управляющей информации в течение предыдущего периода изменения, в соответствии с еще одним примером осуществления настоящего изобретения.

На фиг.8 показана схема, иллюстрирующая передачу управляющей информации, где информация об изменений отделена от информации об отсутствии изменений, в соответствии с еще одним примером осуществления настоящего изобретения.

На фиг.9 показана схема, иллюстрирующая работу пользовательского устройства в соответствии с примером осуществления на фиг. 8.

На фиг.10 показана схема, иллюстрирующая передачу управляющей информации, где информация об изменениях отделена от информации об отсутствии изменений, в соответствии с еще одним примером осуществления настоящего изобретения.

На фиг.11 показана схема, иллюстрирующая работу пользовательского устройства, которое получило управляющую информацию в течение предыдущего периода изменения, в соответствии с еще одним примером осуществления настоящего изобретения.

На фиг.12 показана схема, иллюстрирующая работу пользовательского устройства, которое не получило управляющей информации в течение предыдущего периода изменения, в соответствии с еще одним примером осуществления настоящего изобретения.

ПРЕДПОЧТИТЕЛЬНЫЕ ПРИМЕРЫ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Ниже приводится подробное описание предпочтительных вариантов осуществления настоящего изобретения, примеры которых проиллюстрированы сопроводительными чертежами. Там, где это возможно, одинаковые ссылочные номера используются в чертежах для обозначения одинаковых или аналогичных элементов.

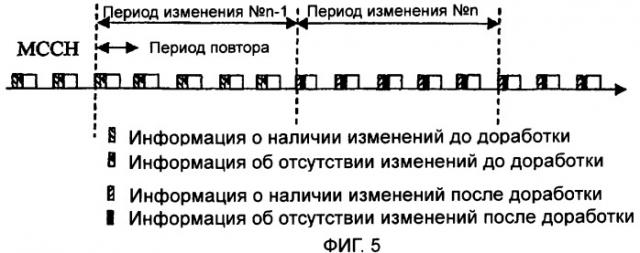

На фиг.5 показана схема, иллюстрирующая передачу управляющей информации, где информация о наличии изменений отделена от информации об отсутствии изменений, в соответствии с одним из примеров осуществления настоящего изобретения.

В соответствии с фиг.5 информация о наличии изменений и информация об отсутствии изменений передаются один раз в течение каждого периода изменения. В данном примере осуществления изобретения информация о наличии изменений передается в начале каждого периода повтора. Информация об отсутствии изменений передается после информации о наличии изменений. Информация о наличии изменений и информация об отсутствии изменений с одним содержанием несколько раз передаются в течение каждого периода изменения. Содержание информации о наличии изменений и информации об отсутствии изменений может изменяться в начале периода изменения. Обычная информация об услуге может передаваться или не передаваться.

Передача информации о том, когда передается информация о наличии изменений и информация об отсутствии изменений, осуществляется через системную информацию логического управляющего канала «МССН» (канала управления мультимедийным широковещательным/многоадресным обслуживанием). Системная информация логического управляющего канала «МССН» включает в себя смещение между началом передачи информации о наличии изменений и началом периода изменения или периода повтора. Системная информация логического управляющего канала «МССН» может также включать в себя смещение между началом передачи информации об отсутствии изменений и началом периода изменения или периода повтора.

Каждая информация о наличии изменений и информация об отсутствии изменений включает в себя один или несколько идентификаторов «ID» услуг мультимедийного широковещательного/многоадресного обслуживания «MBMS». Для каждого идентификатора «ID» услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» выделяется числовая метка.

Идентификатор «ID» услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», который содержится в информации о наличии изменений, обозначает, что информация логического управляющего канала «МССН», относящаяся к услуге, связанной с идентификатором «ID» услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», была изменена. С другой стороны, идентификатор «ID» услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», который содержится в информации об отсутствии изменений, обозначает, что информация логического управляющего канала «МССН», относящаяся к услуге, связанной с идентификатором «ID» услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», не была изменена.

Каждый идентификатор «ID» услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» содержит, как минимум, одну числовую метку. Когда значение числовой метки, переданной для услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» в определенный предыдущий период изменения, отличается от числовой метки, переданной для услуги мультимедийного широковещательного/ многоадресного обслуживания «MBMS» в текущий период изменения, то информация логического управляющего канала «МССН» канала для услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» была изменена. С другой стороны, когда значение числовой метки, переданной для услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» в определенный предыдущий период изменения, совпадает с числовой меткой, переданной для услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» в текущий период изменения, то информация логического управляющего канала «МССН» для услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» не была изменена.

Числовая метка является константой, имеющей начальное значение и максимальное значение. Когда начинается сеанс определенной услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», информация логического управляющего канала «МССН» для услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» передается в определенный период изменения. Затем универсальная наземная сеть радиодоступа «UTRAN» включает в информацию о наличии изменений, которая должна быть передана, идентификатор «ID» услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», относящийся к этой услуге мультимедийного широковещательного/многоадресного обслуживания «MBMS», а также числовую метку, соответствующую услуге мультимедийного широковещательного/многоадресного обслуживания «MBMS». В данном примере осуществления значение числовой метки равно начальному значению.

Если информация логического управляющего канала «МССН» для услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» в следующий период изменения изменяется, универсальная наземная сеть радиодоступа «UTRAN» повышает значение числовой метки на один разряд и передает установленное значение. Если числовая метка в предыдущий период изменения имела максимальное значение, а значение числовой метки в текущий период изменения должно быть повышено, универсальная наземная сеть радиодоступа «UTRAN» приравнивает значение числовой метки в текущий период изменения начальному значению и передает установленное значение.

Если информация логического управляющего канала «МССН» для определенной услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» изменена, универсальная наземная сеть радиодоступа «UTRAN» передает в течение определенного периода изменения информацию логического управляющего канала «МССН» этого отдельного периода изменения и включает идентификатор «ID» услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», относящийся к этой услуге мультимедийного широковещательного/многоадресного обслуживания «MBMS», в информацию о наличии изменений. В идентификатор «ID» услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» может быть включена числовая метка, соответствующая этой услуге.. Униве
