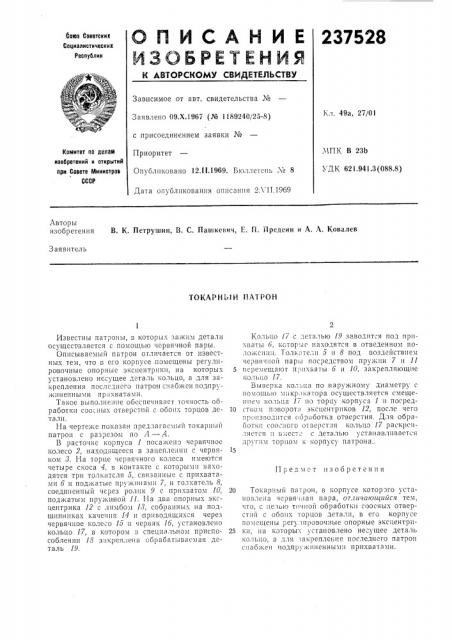

ОПИСАНИЕ

И ЗОБ РЕ 7 Е) Н ИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

237528

Согоз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 49а, 27/01

Заявлено 09.Х.1967 (№ 1189240/25-8) с присоединением заявки ¹

МПК В 23b

УДК 621.941.3(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 12.11.1969. Бюллстс»ь ¹ 8

Дата опубликования описания 2Л 11.1969

Авторы изобретения В. К. Петрушин, В. С. Пашкевич, Е. 11. Предеин и А. А. Ковалев

Заявитель

ТОКАРНЬ!Й ПАТРОН

Предмст изобретения

Известны патроны, в которых зажг;м детали осуществляется с помощью червячной пары.

Описываемый патрон отличается от известных тем, что» его корпусе погяеще ны регулиро вочные опорные эксцентрики, на которых 5 установлено несущее деталь кольцо, а для закрепления последнего патрон снабжен подпружиненными пр гхватами.

Такое IIIIIIO;l»elllle обсспеч»вает точность ооработки соосных отверстий с обоих торцов де- 10 тали.

На чертеже показан предлагаемый токарный патрон с разрезом по Л вЂ” А.

В расточкс корпуса 1 посажено червячное колесо 2, находящееся в зацеплении с червя- 15 ком 8. На торце червячного колеса имеются четыре скоса 4, в контакте с KoTopIDIII находятся три толкатсля 5, связанные с прихватами б» под:г aTыс lip))»(II»ailll 7, II Toлг<ате II) 8, соединенный через ролик 9 с прихватом 10, 20 поджатым пружиной !1. Иа два опорных эксцентрика 12 с;щмбом 18, собранных на подшипниках качеггия 14 и приводящихся через червячное колесо 15 и червяк 1б, установлено кольцо 17, в котором з специальном приспо- 25 соблении 18 закреплегга обраоатываемая деталь 19.

Кольцо 17 с деталью 19 заводится под прихваты б, ко|ор Ic находятся в отведенном положсншl. Толкатели 5 и 8 под воздействием червячной пары посредством пружин 7 и 11 перемещают прихваты б и 10, закрепляющие кольцо 17, Выверка ко":ü:öà по наружному диаметру с

»омощыо .,IIIKp .гкатора осуществляется смеще»»ем кольца 17 llo торцу корпуса 1 II посредст»ом поворота эксцентриков 12, после чего

»роггзводптся оор"ботка отверстия, Для обработк» соосггсго отверст:гя кольцо 17 раскрспляется и в:,гестс с деталью устанавливается друггя торцом к корпусу патрона.

Токарный патрон, в корпусе которого установлеrlà червя l»ая пара, отличаюгггийся тем, ITo) с целью точной обработки соосных отверстий с обоих торцов детали, в его корпусе помсще»ы регулировочные опорные эксцентрики, на которых установлено несущее деталь кольцо, а для;акрепления последнего патрон

c»aoг1 .егг подпр), жггггеннылг)l прихватами.
