Предмет обуви в виде носка на войлоке

Предмет обуви в виде носка на войлоке

Иллюстрации

Показать все

Реферат

Описание

Настоящее изобретение относится к функциональной обуви согласно новой концепции, которая сама приспосабливается к форме стопы и придает ощущение мягкости при ходьбе.

Примерами обычного предмета обуви являются ботинки и носки.

Конструкцию обычного ботинка различным образом совершенствовали в соответствии с его использованием. Обычный ботинок содержит верхнюю часть, которой укрывают верхнюю часть стопы и с помощью которой поддерживают внешний вид и форму ботинка, и подошву. В подошве последовательно уложены: подметка, осуществляющая контакт с землей; подложка, расположенная между подметкой и усиленным материалом, при этом усиленный материал выполнен из жесткого материала для поддержания внешнего вида ботинка и функционирует как соединительная часть между верхней частью и подошвой; и стелька для укрывания свободных концов нитей, наметочных нитей и гвоздей.

Кроме того, обычный носок, особенно носок по щиколотку, содержит верхнюю часть, которой укрывают верхнюю часть стопы, и нижнюю часть, которой окружают нижнюю часть стопы.

Что касается ощущений при ходьбе, то был предложен ботинок для поглощения толчков, имеющих место при ходьбе или во время тренировки под действием веса пользователя, посредством введения упругого тела в часть между усиленным материалом и подметкой или посредством формирования подложки из упругого материала. Однако для конструкции обычного ботинка, из-за того что усиленный материал нельзя изготавливать из мягкого и эластичного материала, а можно изготавливать только из жесткого материала, чтобы он функционировал как соединительная часть между верхом и подошвой, для поддержания формы ботинка и для фиксирования подложки или упругого тела, введенного в подложку, существовал предел достижения ощущения достаточной мягкости прикосновения как оценки ощущений во время ходьбы, с которой ботинок сам приспосабливается к форме стопы.

В обычном ботинке проблема жесткого усиленного материала дополнялась обычно использованием стельки. Однако даже в этом случае, из-за того что ботинок содержал жесткий усиленный материал около нижней части стельки, также существовал предел достижения достаточной мягкости прикосновения как оценки ощущений во время ходьбы.

В случае использования носка по щиколотку предпринимались усилия по уменьшению частичного толчка и по улучшению ощущения при ношении путем использования двойных тканей в нижней части носка. Однако так как носок по щиколотку принимает функции ботинка при ношении, то также был предел в достижении достаточной мягкости прикосновения как оценки ощущений во время ходьбы, с которой носок сам приспосабливается к форме стопы.

В случае использования функционального ботинка в качестве ортопедического изделия, например для коррекции, улучшения или предохранения от мышечно-костных проблем и способствования реабилитации, и для тренировки заданных частей, например для укрепления заданных мышц, эти задачи обычно решали посредством использования стельки ботинка.

Кроме того, в Европейских патентах №0999764 и №1124462 рассмотрены функциональные ботинки для ортопедических целей и для тренировки заданных частей тела человека.

Согласно патентам образована форма, включающая часть между стопой и поверхностью земли, для перехода от жесткой структуры к мягкой структуре. В результате осуществляется процесс принудительного перекатывания, основанный на желательном типе ходьбы или на дополнительной нагрузке, прикладываемой к определенной(ым) мышце(ам) при ходьбе таким образом, чтобы ботинок соответствовал определенной(ым) цели(ям), достижение которой необходимо для пользователя.

Кроме того, упомянутый выше ботинок отвечал цели имитации ощущения ходьбы, например, по неплоским поверхностям, например по песчаной равнине, лесистой почве или пастбищу, тогда как его используют при ходьбе по плоской поверхности, например асфальтированной дороге, бетонному покрытию или покрытию, вымощенному плиткой.

Однако так как упомянутый выше функциональный ботинок содержал жесткий усиленный материал или отдельную жесткую структуру для поддержания внешнего вида ботинка, существовал предел в достижении достаточной мягкости прикосновения как оценки ощущений во время ходьбы, с которой ботинок сам приспосабливается к форме стопы.

Кроме того, так как функциональный ботинок действует как средство для принудительной терапии, для чего требуется определенный способ ходьбы и определенная осанка пользователя, пользователь должен поддерживать равновесие, используя требуемые органы движения, например мышцы и костную систему. Способ ходьбы или регулирование осанки при ходьбе определяют с помощью жесткого или мягкого вводимого материала, обладающего структурой низа предварительно определенной формы. Ортопед осознанно определяет, как пользователь специальной обуви должен действовать и на что он должен обращать внимание, и в соответствии с этим ортопед определяет предварительно определенную форму структуры низа.

Однако заданная форма структуры низа может оказаться неподходящей для отдельных симптомов и может представлять опасность тем, что для осанки окажется неправильной в течение продолжительного периода времени из-за неправильного диагноза ортопеда.

При использовании обычных ботинок в качестве функциональной обуви часто необходимо, чтобы ботинки сами приспосабливались к походке пользователя и к структуре его органов движения, для обеспечения хорошего эффекта в достижении ортопедических целей или для тренировки определенных частей тела. Однако вообще, как и в случае, если пользователь выбирает неправильную структуру обуви, так и если ортопед ставит неточный диагноз, функциональные ботинки сначала не удобны в носке, их сложно носить, и в худшем случае они могут вызвать сильное неудобство. Такая ситуация возникает, когда пользователи должны сами приспосабливаться к обуви.

Не только пользователи сами приспосабливаются к обуви, но и обувь также приспосабливается к форме стопы пользователя и походке пользователей в обуви с усиленным материалом, изготовленными простым способом из кожи или текстильного материала.

Однако волокно, пластики и резина, используемые в настоящее время в качестве синтетических материалов, обладают базовым пределом приспособляемости мягких материалов к стопе пользователя из-за их свойств и конструкций упомянутых выше ботинок.

Кроме того, было изучено и подтверждено экспериментально, что благодаря обеспечению удобства стопе пользователя и обеспечению максимальной степени свободы достигают и ортопедического лечебного эффекта благодаря последовательности движений пользователя. Это имеет связь с отчетами, утверждающими, что люди из сельской местности, которые ходят босиком по мягкой натуральной земле, поддерживают органы движения в гораздо лучшем состоянии, чем городские жители, носящие стандартизованную обувь.

Таким образом, необходимо создание обуви, соответствующей новой концепции, которая сама приспосабливается к пользователю для обеспечения полной комфортности при ходьбе и обеспечения максимальной степени свободы стоп даже при отказе от некоторых или всех структур для поддержания внешнего вида обуви.

Соответственно, было предложено настоящее изобретение для решения упомянутых выше проблем, имевших место в аналогах и прототипе, и целью настоящего изобретения является создание обуви, обладающей простой конструкцией, посредством которой можно создавать ощущение ходьбы босиком по пористому мату (войлоку) или по лужайке, подобной мягкому ковру, для обеспечения полного удобства пользователя при ходьбе.

Другой целью настоящего изобретения является создание обуви, при носке которой можно легко изменять ощущение и обеспечивать ее корректирующую функцию при ходьбе, если это необходимо.

Еще одной целью настоящего изобретения является создание обуви, при носке которой обеспечивается полное удобство пользователя при ходьбе и максимальная степень свободы стоп.

Для достижения упомянутых выше целей создан предмет обуви, содержащий верх обуви для укрывания и фиксации верхней части стопы и подошву обуви, прикрепленную к верху обуви для поддержания нижней части стопы, причем подошва содержит упругую вставку, имеющую мягкое упругое тело, которое может быть деформировано в соответствии с формой стопы.

Обычный ботинок, по существу, содержит жесткий усиленный материал или жесткую структуру для поддержания внешнего вида ботинка, но согласно настоящему изобретению ботинок не содержит жесткий усиленный материал или отдельную структуру для поддержания внешнего вида ботинка для улучшения ощущения при ходьбе.

Согласно настоящему изобретению, несмотря на частичное исключение аспекта поддержания внешнего вида ботинка, ботинок согласно настоящему изобретению не только обладает относительно простой конструкцией и посредством его можно создавать ощущение ходьбы босиком по губчатому мату или по лужайке, как по мягкому ковру, для обеспечения полного удобства пользователя при ходьбе, но также можно обеспечивать максимальную степень свободы стопы посредством приспособления части, контактирующей со стопой, к форме низа стопы.

Предпочтительно подошва обуви дополнительно содержит защитную оболочку, которой укрывают часть или все части наружной поверхности мягкой упругой вставки и которой ее прикрепляют.

В соответствии со структурой упругая вставка, сформированная из упругого тела, может быть защищена и ее можно легко вводить и фиксировать, и упругая вставка (упругое тело, размещаемое в камере в случае, когда из защитной оболочки образована камера) может быть заменена при сохранении внешнего вида ботинка, содержащего верх обуви и защитную оболочку, и первоначальной формы.

Подошва предпочтительно содержит нижнюю часть, сформированную на наружной поверхности защитной оболочки для предотвращения скольжения ботинка при его контакте с землей. Нижнюю часть выполняют за одно целое с защитной оболочкой посредством формования контактирующей с землей части, защитной оболочки большей толщины, чем другие части, или ее изготавливают отдельно и приклеивают. К тому же нижняя часть может быть сформирована путем нанесения покрытия, по меньшей мере, на контактирующую с землей часть защитной оболочки.

Предпочтительно часть для введения и извлечения упругой вставки формируют на поверхности защитной оболочки.

В соответствии со структурой можно легко вводить и извлекать только упругую вставку без отделения подошвы от верха обуви.

Более предпочтительно, защитную оболочку прикрепляют, с возможностью отсоединения, к верху обуви так, чтобы подошву обуви можно было прикреплять к верху обуви.

В соответствии со структурой подошва обуви может быть прикреплена к верху обуви различными способами без каких-либо ограничений типа и формы упругой вставки только посредством частичного деформирования защитной оболочки и верха обуви для получения взаимодействующей части; и подошва обуви может быть прикреплена и отсоединена, а мягкая упругая вставка внутри защитной оболочки может быть заменена, если это необходимо. Прикрепление защитной оболочки к упругой вставке не ограничено упомянутым выше прикреплением с возможностью отсоединения к верху обуви; а защитная оболочка может быть выполнена за одно целое с упругой вставкой или может быть выполнена отдельно и прочно прикреплена к упругой вставке приклеиванием и т.п.

Кроме того, как было упомянуто выше, защитная оболочка может содержать часть, которую можно раскрывать и закрывать и использовать для введения и извлечения из нее упругой вставки, для замены упругой вставки без отсоединения всей защитной оболочки от верха обуви.

Защитная оболочка предпочтительно содержит, по меньшей мере, одну камеру для введения упругого тела.

Соответственно, посредством введения упругих тел, обладающих различными упругими свойствами, в камеры с помощью упругих тел можно обеспечить ощущение при ходьбе, отвечающее требованиям пользователя, и упругое тело может быть заменено для того, чтобы легко изменить упругие свойства в соответствии с контактирующими частями стопы.

Упругая вставка предпочтительно разделена на множество отделений, каждое из которых содержит упругое тело.

В соответствии со структурой ощущение при ношении и корректирующую функцию при ходьбе можно модифицировать так, чтобы они отвечали требованиям пользователя посредством регулирования формы и/или материала отделений.

Кроме того, в качестве упругого тела можно использовать «открытое» или рыхлое упругое тело, закрытое упругое тело или оба их вида.

При этом под «открытым» упругим телом понимают упругое тело, например вспененный материал или структуру, изготовленное из губчатого, резинового материала или натурального/синтетического каучука, которые содержат внутри себя воздух, или тело, структура которого обладает упругостью благодаря выпуску воздуха при приложении давления и при сжимании упругого тела, которое вновь вбирает в себя воздух при уменьшении давления, прикладываемого к нему.

В случае выполнения упругой вставки из открытого или рыхлого упругого тела, если упругое тело сжимают, то воздух, находящийся во внутреннем пространстве материала или структуры, может быть выведен во внутреннее пространство верха обуви; при этом стопа пользователя вентилируется благодаря потоку воздуха, образующего во время сжатия и расширения воздуха, что также способствует созданию ощущения мягкости при ходьбе благодаря упругому телу.

Под закрытым эластичным телом понимают упругое тело, например наполненное тело, имеющее форму закрытого мешка, который наполнен наполнителем, например воздухом, жидкостью и гелем или резиной со свойством упругости, при котором может быть изменена только форма посредством прилагаемого давления, тогда как воздух или наполняющие материалы не вводятся или не выводятся. Наполняемое тело в форме мешка снабжено клапаном (не показан), для того чтобы можно было регулировать упругость, если это необходимо, посредством выпуска или повторного дополнения заполняющего материала внутрь тела.

Упругая вставка предпочтительно разделена на верхнюю часть, содержащую, по меньшей мере, одно открытое упругое тело, и нижнюю часть, содержащую закрытое эластичное тело.

Благодаря двойной структуре упругой вставки с помощью нижней части обеспечивают относительно стабильную упругость, а в верхней части используют открытое упругое тело для улучшения вентиляционной способности предмета обуви во время ходьбы путем использования потока воздуха, создаваемого при сжатии и ослаблении давления на упругую вставку.

Более предпочтительно, если упругое тело, составляющее упругую вставку, содержит внутри жесткие упругие частицы.

В соответствии со структурой упругие частицы, находящиеся внутри мягкого упругого тела, могут функционировать как амортизатор, посредством которого смягчают влияние явления, заключающегося в том, что мягкое упругое тело быстро сжимают во время носки обуви и предотвращают ощущение жесткости земли, передаваемое стопе, когда мягкое упругое тело сжимают в наибольшей степени. Кроме того, ощущение при носке обуви или ощущение при ходьбе можно регулировать посредством регулирования количества, размера и типа вводимых при изготовлении упругого тела жестких упругих частиц, таким образом регулируя скорость сжатия и максимальную величину сжатия.

Предмет обуви согласно настоящему изобретению предпочтительно содержит нижнюю часть, прикрепленную к наружной поверхности подошвы для ее защиты и содержащую упругую вставку, и для предотвращения скольжения при контакте с землей.

Нижняя часть может быть сформирована только из контактирующей с землей части, но не ограничена этим. Нижняя часть выступает и покрывает, по меньшей мере, одну из сторон: переднюю, заднюю, правую и левую стороны стопы, для дополнительного взаимодействия подошвы обуви с верхом обуви, или выступает для дополнительного фиксирования части или всей стопы.

Кроме того, верх обуви формируют из мягкого материала, и он имеет форму носка. Мягкий материал включает в себя натуральное или синтетическое волокно, как в обычном носке, и какой-либо материал, достаточно гибкий, для прикрепления или отсоединения предмета обуви, например натуральный или синтетический латекс и синтетический полимер.

Так как верх обуви имеет форму обычного носка, его можно легко прикреплять или отсоединять, и можно максимизировать ощущение при носке и ощущение мягкости при ходьбе в сравнении с обычным ботинком.

Предпочтительно, верх обуви имеет форму носка из текстильного материала, и его прикрепляют к защитной оболочке у верхней краевой части стопы так, чтобы он была сформирован за одно целое с защитной оболочкой. В этом случае защитная оболочка может быть прикреплена различными способами, например пришиванием, приклеиванием и т.д. Защитная оболочка может быть соткана за одно целое с верхом обуви, особенно в случае, когда материал защитной оболочки является тем же самым, что и материал верха обуви, или может быть изготовлена отдельно и затем прикреплена к верху обуви посредством пришивания и т.д. так, чтобы она имела форму двойного носка, содержащего приемное пространство около его нижнего конца.

Более предпочтительно, участок части взаимодействия верха обуви и защитной оболочки может быть открываемым и закрываемым для извлечения и замены упругой вставки. Кроме того, форма верха обуви не ограничена формой носка, и могут быть использованы различные формы: ботинка, сандалии и т.д.

Упомянутые выше и другие цели, отличительные особенности и преимущества настоящего изобретения станут более понятны при ознакомлении со следующим подробным описанием, приведенным в сочетании с прилагаемыми чертежами, на которых:

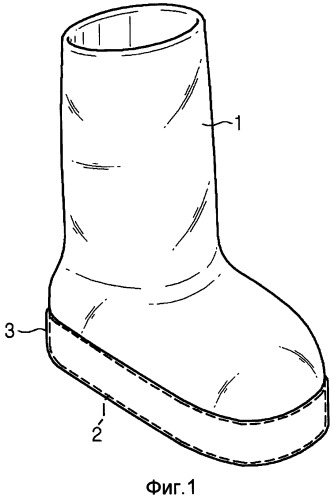

Фиг.1 - вид в перспективе первого предпочтительного варианта исполнения предмета обуви согласно настоящему изобретению;

Фиг.2 - вид в перспективе второго предпочтительного варианта исполнения предмета обуви согласно настоящему изобретению;

Фиг.3 - вид в перспективе третьего предпочтительного варианта исполнения предмета обуви согласно настоящему изобретению;

Фиг.4 - вид в перспективе четвертого предпочтительного варианта исполнения предмета обуви согласно настоящему изобретению;

Фиг.5a-5f - виды конструкции соединения верха обуви и подошвы обуви согласно настоящему изобретению;

Фиг.6а-6g - виды, поясняющие способы формирования подошвы обуви в соответствии со структурой и способом формования упругой вставки, защитной оболочки и нижней части согласно настоящему изобретению;

Фиг.7а и 7b - виды в перспективе предпочтительных вариантов исполнения в случаях, когда упругая вставка разделена;

Фиг.8а и 8b - виды конструкций защитной оболочки в случаях, когда упругие тела введены в камеры, сформированные посредством разделения упругой вставки; и

Фиг.9 и 10 - виды для пояснения соотношения степеней сжатия при ношении обуви согласно настоящему изобретению до и после введения вводимого материала в упругое тело упругой вставки.

Ниже подробно описаны предпочтительные варианты исполнения настоящего изобретения со ссылками на прилагаемые чертежи. На чертежах одинаковые элементы обозначены одинаковыми ссылочными позициями.

На Фиг.1 изображен вид предпочтительного варианта исполнения предмета обуви в виде ботинка согласно настоящему изобретению. В основном ботинок согласно настоящему изобретению содержит: верх 1 обуви для укрывания и фиксирования верхней части стопы и подошву обуви, прикрепленную к верху обуви, с помощью которой фиксируют стопу, для поддержания нижней части стопы. В предпочтительном варианте исполнения настоящего изобретения подошва содержит: мягкую упругую вставку 2, которая может быть деформирована в соответствии с формой низа стопы, защитную оболочку 3, выполненную за одно целое с упругой вставкой 2 или отдельно прикрепленную к упругой вставке 2 для фиксации упругой вставки 2, и нижнюю часть (не показана), сформированную на контактирующей с землей поверхности, для предотвращения скольжения ботинка.

Как можно понять из описания предпочтительного варианта исполнения, поскольку ботинок согласно настоящему изобретению не содержит жесткого усиленного материала и отдельной части для поддержания внешнего вида ботинка, отличающегося от обычного ботинка, ощущение соприкосновения с мягкой упругой вставкой 2 передается стопе во время ходьбы, и таким образом, пользователь ощущает удобство, испытываемое при ходьбе босиком по мягкому губчатому ковру или лужайке.

Кроме того, нижняя часть (не показана) подошвы может быть сформирована выборочно для предотвращения скольжения контактирующей с землей поверхности. Нижняя часть может быть исключена, если в ней нет необходимости, при использовании соответствующих материала и формы упругой вставки 2 или места, где предполагается носить обувь. В случае если нижняя часть исключена, то упругая вставка 2 одна образует подошву обуви. Кроме того, в случае если защитную оболочку 3 применяют в обуви в соответствии с настоящим изобретением, то нижнюю часть можно формировать за одно целое с защитной оболочкой при формировании защитной оболочки или ее можно отдельно прикреплять к контактирующей с землей поверхности защитной оболочки.

Кроме того, как описано ниже, нижняя часть (не показана) может выступать вверх для прикрепления подошвы к верху обуви, или ее можно использовать для фиксирования стопы в ботинке при ходьбе.

В предпочтительном варианте исполнения настоящего изобретения мягкая упругая вставка 2 может быть прикреплена к верху 1 обуви одним из хорошо известных способов сопряжения, например приклеиванием клеем, пришиванием и соединением с помощью застежки-липучки, застежки-молнии или кнопочной застежки. В случае когда защитная оболочка 3 используется с упругой вставкой 2, упругая вставка 2 может быть прикреплена с использованием части взаимодействия защитной оболочки 3 в соответствии с известными способами. Кроме того, в некоторых случаях нижняя часть (не показана) может выступать для прикрепления.

Верх 1 обуви, с помощью которого фиксируют стопу, состоит из мягкого материала и может иметь различные формы, например форму носка, резинового сапога, спортивного ботинка, сандалии, тапочек и т.п. в соответствии с предполагаемым использованием. Материал верха 1 обуви может содержать различные материалы, например мягкую резину, текстильный материал, сетку, кожу и т.п.

Кроме того, множество вентиляционных отверстий может быть сформировано в верхе обуви и дизайн верха обуви может быть модифицирован, например, посредством формирования прозрачных окошек.

Упругую вставку 2 можно формировать отдельно из мягкого упругого тела, или она может содержать защитную оболочку. И материал упругого тела можно классифицировать как открытое (рыхлое) упругое тело и как закрытое упругое тело; при этом под открытым упругим телом понимают упругое тело, например, из вспененного материала, или в виде конструкции, изготовленной из губчатого материала, или натурального/синтетического полимера, который содержит внутри себя воздух или тело, структура которого обладает эластичностью благодаря способу выпуска воздуха при приложении давления и при сжимании эластичного тела, которое вновь вбирает в себя воздух при уменьшении давления, прикладываемого к нему; а под закрытым упругим телом понимают упругое тело, например, наполненное тело, имеющее форму закрытого мешка, который наполнен наполнителем, например воздухом, жидкостью и гелем или резиной со свойством упругости, при котором может быть изменена только форма посредством прилагаемого давления и сжатия упругого тела, тогда как воздух или заполняющий материал не вводится или не выводится. В различных вариантах исполнения упругой вставки 2 могут быть использованы один или оба типа упругих тел.

Материал и структуру мягкого упругого тела выбирают таким образом, чтобы степень сжатия упругой вставки во время ношения обуви составляла 50-90%.

Кроме того, закрытое упругое тело в форме мешка снабжено клапаном (не показан) для того, чтобы можно было регулировать упругость, если это необходимо, посредством выпуска или повторного дополнения наполняющего материала внутрь тела.

Плоская форма упругой вставки 2 обычно повторяет нижнюю поверхность ботинка. Толщину (толщину самой упругой вставки в случае, когда нижняя часть не сформирована) упругой вставки 2 изменяют в соответствии с весом потребителя и в соответствии с упругостью упругого тела. Кроме того, как сказано выше, мягкое упругое тело согласно настоящему изобретению обладает степенью сжатия, составляющей 50-90%, при ношении обуви. Таким образом, в соответствии с настоящим изобретением предпочтительно, чтобы толщина упругого тела составляла, по меньшей мере, 1 см от контактирующей с землей поверхности для взрослых, и, по меньшей мере, 0,5 см в случае обуви для детей.

Защитную оболочку 3 выполняют из того же материала, что и верх обуви, или из другого материала, отличающегося от материала верха обуви. Защитная оболочка 3 может быть выполнена из мягкого упругого материала, и различные материалы, например синтетические или натуральные текстильные материалы, синтетический или натуральный латекс, полиуретан и подобные материалы можно использовать для этого.

На Фиг.2 показан вид в перспективе другого предпочтительного варианта воплощения настоящего изобретения.

Описание повторяющихся элементов предпочтительного варианта воплощения, представленного на Фиг.2, опущено, так как основной технический принцип является тем же самым, что и в предпочтительном варианте воплощения, представленном на Фиг.1.

Ботинок в предпочтительном варианте воплощения имеет форму обычного ботинка или спортивного ботинка. Упругая вставка, составляющая подошву обуви, имеет форму подошвы обычного ботинка или спортивного ботинка в состоянии, когда давление не прикладывают до ношения ботинка. Кроме того, так как степень сжатия ботинка достигает 50-90%, когда ботинок носят и сжимают, его конфигурация деформируется.

Верх 1 обуви имеет форму обычного спортивного ботинка. Материал верха 1 обуви содержит различные мягкие материалы, например мягкую резину, текстильный материал, сетку, кожу и т.п.

На Фиг.3 представлен вид в перспективе другого предпочтительного варианта воплощения настоящего изобретения и показан случай, в котором форма сандалии придана верху 1 обуви. Описание повторяющихся элементов предпочтительного варианта воплощения, представленного на Фиг.3, опущено, так как основной технический принцип является тем же самым, что и в предпочтительном варианте воплощения, представленном на Фиг.1.

Верх 1 обуви, имеющий форму сандалии, может быть прикреплен к подошве обуви различными способами, например приклеиванием и пришиванием, а упругая вставка 2, составляющая подошву обуви, имеет форму подошвы обычного ботинка или спортивного ботинка, когда давление не прикладывают до ее использования.

В случае, когда используют защитную оболочку ботинка, упругую вставку 2 прочно прикрепляют к поверхности защитной оболочки. Верх 1 обуви, имеющий форму сандалии, и упругая вставка 2, составляющая подошву обуви, могут быть заменены, если это необходимо, и могут быть прикреплены с возможностью отсоединения друг к другу.

На Фиг.4а показан вид в перспективе, поясняющий способ формирования другого предпочтительного варианта воплощения настоящего изобретения и показан предпочтительный вариант воплощения, в котором технический принцип настоящего изобретения представлен в форме носка.

На Фиг.4b проиллюстрирован способ, посредством которого заменяют упругую вставку 2.

В предпочтительном варианте воплощения верх 1 обуви, с помощью которого фиксируют стопу, и подошва обуви образуют форму носка по их внешнему виду. Пространство для введения упругой вставки 2 сформировано между верхом 1 обуви и подошвой таким образом, чтобы упругую вставку 2 можно было вводить в приемное пространство.

В предпочтительном варианте воплощения верх обуви формируют из синтетического или натурального текстильного материала, и он может быть сформирован из мягкой резины, если это необходимо. Верх обуви и подошву обуви можно выполнять за одно целое или формировать отдельно и прикреплять друг к другу посредством пришивания.

Кроме того, часть или весь верх обуви и подошву обуви можно прикреплять, с возможностью отсоединения, с помощью устройства для соединения, например застежки-липучки, застежки-молнии или кнопочной застежки так, чтобы упругую вставку 2 можно было вводить или извлекать, когда верх обуви и подошву отсоединяют друг от друга. В предпочтительном варианте весь ботинок прикреплен сшиванием, а застежка-молния установлена на пяточной части стопы таким образом, чтобы упругую вставку 2 можно было вводить и извлекать из приемного пространства, открывая застежку-молнию, как это показано на Фиг.4b.

На Фиг.5a-5f представлены виды, поясняющие соединение конструкции верха обуви и подошвы обуви согласно настоящему изобретению. В предпочтительном варианте воплощения настоящего изобретения верх 1 обуви содержит защитную оболочку 3 для покрытия части наружной поверхности мягкой упругой вставки 2 и для введения и фиксации мягкой упругой вставки 2. В этом случае верх обуви и подошву прикрепляют друг к другу посредством части защитной оболочки 3. Защитная оболочка 3 может быть выполнена за одно целое или отдельно от упругой вставки 2.

В конструкции соединения, хотя соединяемая часть показана как выступающая часть защитной оболочки 3, она может быть выступающей частью нижней части (не показана).

Ниже подробно пояснена со ссылками на чертежи конструкция соединения верха обуви и подошвы обуви.

Защитная оболочка 3 (см. Фиг.5а) упругой вставки подошвы обуви зафиксирована и прикреплена к верху обуви с помощью приклеивания или пришивания для прикрепления подошвы, содержащей упругую вставку, к верху обуви. Часть, которую можно открывать и закрывать для замены упругой вставки путем введения и извлечения упругой вставки без отсоединения всей защитной оболочки от верха обуви, сформирована на наружной поверхности защитной оболочки 3.

В предпочтительном варианте воплощения настоящего изобретения, хотя часть, которую можно открывать и закрывать посредством использования застежки-молнии 4, сформирована в пяточной части защитной оболочки 3, она может быть расположена на любой поверхности в соответствии с предполагаемым использованием и дизайном обуви.

В предпочтительном варианте воплощения настоящего изобретения путем использования части, которую можно открывать и закрывать, упругая вставка 2, сформированная из упругого тела, может быть защищена и легко введена и дополнительно зафиксирована, причем только упругая вставка может быть заменена, не меняя первоначального внешнего вида ботинка.

На Фиг.5b представлен вид, на котором показано состояние, при котором подошва обуви в форме калоши прикреплена, с возможностью отсоединения, посредством выступающей верхней части защитной оболочки 3 подошвы для укрывания и фиксации верха обуви.

В предпочтительном варианте воплощения верх обуви может быть отсоединен от подошвы обуви путем съема защитной оболочки в форме галоши. Во время отсоединения упругая вставка 2 может быть заменена, и только верх обуви может быть заменен другим или может быть вымыт.

На Фиг.5 с представлено поперечное сечение, на котором показано состояние, при котором защитная оболочка 3 выступает до щиколотки поверх верхней части стопы, которую надлежит фиксировать, а подошва зафиксирована в форме двойного носка.

В предпочтительном варианте воплощения верх обуви может быть отсоединен от подошвы путем отделения защитной оболочки от верха в форме ботика. Кроме того, во время отсоединения упругая вставка 2 может быть заменена, и только верх обуви может быть заменен на другой или может быть вымыт.

Кроме того, в этом случае, как показано на чертеже, может быть образовано пространство в пяточной части стопы, где может быть предусмотрена возможность вентиляции.

На Фиг.5d показана конструкция, в которой подошва зафиксирована в форме двойного носка посредством выступающей части защитной оболочки до щиколотки поверх верхней части стопы у передней части стопы для фиксации защитной оболочки. Задняя часть защитной оболочки выступает только до пяточной части стопы и прикреплена пришиванием. В конструкции упругая вставка 2 может быть заменена путем установки застежки-молнии у заднего края защитной оболочки и путем раскрывания и закрывания только пяточной части.

Сопрягаемая конструкция особенно подходит для случая, когда верх обуви и подошва выполнены из текстильного материала или мягкой резины и сформированы в виде носков.

На Фиг.5е показано состояние, при котором застежка-молния 4 установлена на верхнем краю защитной оболочки 3, как часть соединения, а защитная оболочка 3 прикреплена к застежке-молнии, установленной по нижнему краю соответствующего верха обуви.

Если застежку-молнию в соединяемой конструкции открывают, то подошву отсоединяют таким образом, что упругая вставка 2 может быть заменена. В предпочтительном варианте воплощения застежка-молния 4 может быть сформирована в самой упругой вставке, если защитная оболочка не использована на упругой вставке.

Нижняя часть, верхний край защитной оболочки или сама упругая вставка прикреплены к верху 1 обуви (см. Фиг.5f), посредством застежки-липучки.

В предпочтительном варианте воплощения застежка-липучка 5а прикреплена только к наружной периферической поверхности верхней части подошвы и прикреплена к части 5b застежки-липучки, прикрепленной к нижнему краю верха обуви, для предотвращения ощущения при носке опускания ботинка из-за соединения с помощью застежки-липучки. Кроме того, часть застежки-липучки может выступать не только на соединяемые поверхности верха обуви и подошвы, но также и по окружности боковых поверхностей верха обуви и подошвы для усиления взаимодействия путем использования ленты 5с застежки-липучки.

В реальных вариантах воплощения можно использовать независимо или вместе оба способа соединения.

На Фиг.6а-6g показаны виды, поясняющие способы формования подошвы в соответствии со структурой упругой вставки 2, защитной оболочки 3 и нижней части 4 согласно настоящему изобретению.

На Фиг.6а показан предпочтительный вариант воплощения, содержащий только упругую вставку 2. Упругая вставка, являющаяся упругим телом, может содержать часть для функционирования в качестве защитной оболочки, выполненную за одно целое с ней и сформированную на ее наружной поверхности в процессе изготовления. В этом случае, в зависимости от используемого способа изготовления защитную оболочку или часть, функционирующую как защитная оболочка, можно формировать из того же материала, что и упругое тело, таким образом усиливая механическое трение наружной поверхности упругого тела. Упругая вставка может быть непосредственно прикреплена к верху обуви или ее можно использовать как вводимый материал в соответствии с вариантом воплощения. Кроме того, нижнюю часть (не показана), с помощью которой предотвращают скольжение обуви, можно выборочно формировать на контактирующей с землей поверхности.

В случае, когда применяют защитную оболочку, описанную ниже, защитная оболочка может быть выполнена за одно целое с упругой вставкой при изготовлении упругой вставки. В случае, когда защитную оболочку изготавливают отдельно, ее можно прикреплять, с возможностью отсоединения, к упругой вставке так же прочно, как прикрепляют к упругой вставке приклеиванием и т.д.

На Фиг.6b показан предпочтительный вариант воплощения, в котором защитной оболочкой 3 покрывают все упругое тело. В этом случае, например, защитная оболочка должна быть, по существу, мягкой упругой мембраной или пленкой, например, из тонкой резины, упругого текстильного материала и т.д. В предпочтительном варианте ис
