Изобретение относится к мебели, предназначенной для гостиниц, общежитий, санаториев, больниц, военизированных организаций, малогабаритных квартир, к детской и подростковой мебели.

Известен диван-кровать US 3656189, который содержит основание, неподвижный матрас и подвижно закрепленную спинку. Для перевода в положение «кровать» спинка поворачивается на себя и устанавливается перед матрасом, образуя при этом спальное место вместе с матрасом. Такой диван-кровать в положении «кровать» занимает много места, поэтому его нецелесообразно использовать в указанных выше случаях. В качестве детской и подростковой мебели его нельзя использовать также потому, что при трансформации требуется совершать травмоопасные манипуляции.

Известен диван-кровать GB 875573, содержащий основание, спинку и матрас. Спинка задней стороной закреплена с помощью осевого шарнира на основании и в положении «диван» расположена над матрасом, обеспечивая опирание при сидении, а в положении «кровать» - позади заднего края матраса, освобождая верхнюю поверхность матраса, образующего при этом спальное место без спинки.

Недостатки этого устройства.

1. При указанном закреплении спинки она в положении «диван» расположена у заднего края матраса, поэтому такое устройство непригодно для диванов-кроватей с комфортным широким (более 700 мм) матрасом, так как не может обеспечить рекомендуемую для диванов ширину сиденья (около 500 мм).

2. Спинка в положении «кровать» расположена за задним краем матраса, что не позволяет устанавливать диван-кровать вплотную к стене, не отодвигая его перед переводом в это положение.

Предложен диван-кровать, содержащий основание, матрас и спинку, закрепленную подвижно с возможностью установить ее в положении «диван» над матрасом с обеспечением опирания при сидении или переместить в положение «кровать» с освобождением спальной поверхности матраса, образующего при этом спальное место без спинки, отличающийся тем, что спинка и элементы ее крепления выполнены в виде узла, позволяющего располагать спинку в положении «диван» на расстоянии 400-650 мм от переднего края матраса, а в положении «кровать» - у заднего края матраса за пределами спального места.

Предложенное устройство позволяет в положении «кровать» исключить выступание спинки за задний контур дивана-кровати, а в положении «диван» при любой ширине матраса выполнить рекомендации по ширине сиденья.

Спинка элементами крепления может крепиться шарнирно, на направляющих, на шарнирно соединенных со спинкой и основанием стержнях, за полку.

Спинка дивана-кровати может крепиться шарнирно, на направляющих, на шарнирно соединенных со спинкой и основанием стержнях, за полку.

Диван-кровать может быть снабжен устройствами фиксации спинки в положениях «диван» и/или «кровать», боковинами, задней стенкой, полкой.

Полка может быть выполнена поворотной, а спинка - жесткой или полумягкой.

Основание снабжено ложем для матраса, а матрас выполнен съемным. Это позволяет подбирать тип матраса.

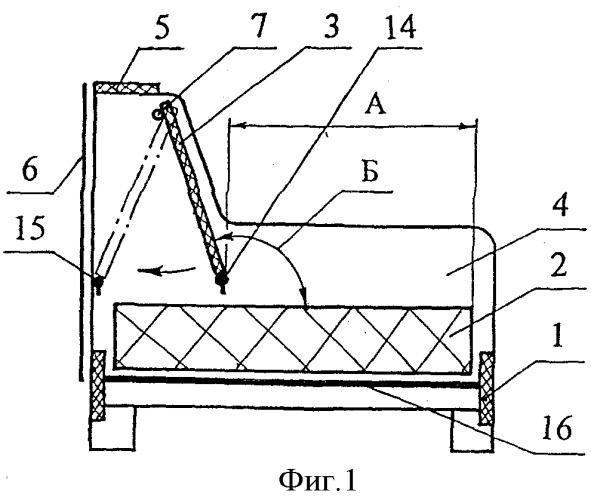

На чертежах приведены в разрезе схемы дивана-кровати в положении «диван» с закреплением спинки на шарнире (фиг.1), на направляющих (фиг.2), при помощи стержней (фиг.3), за полку (фиг.4).

Диван-кровать содержит основание 1, матрас 2, спинку 3, боковину 4, полку 5, заднюю стенку 6. Спинка расположена на расстоянии А от переднего края матраса, удобном для опирания при сидении.

Спинка крепится элементами крепления в виде шарнира 7, направляющих 8, стержней 9, в свою очередь, соединенных шарнирами 10 и 11 со спинкой и боковинами, или за полку шарниром 12. Полка шарниром 13 соединена с основанием через заднюю стенку.

Спинка на фиг.1 выполнена жесткой, на фиг.2-4 полумягкой.

Устройства фиксации 14, 15 удерживают спинку в положениях «диван» или «кровать».

Основание имеет ложе 16 для матраса.

Штрих-пунктирной линией изображена спинка в положении «кровать».

Предложенный диван-кровать удобен в эксплуатации, прост в изготовлении, имеет широкую сферу применения.

1. Диван-кровать, содержащий основание, матрас и спинку, закрепленную подвижно с возможностью установки ее в положение «диван» над матрасом с обеспечением опирания при сидении или перемещения в положение «кровать» с освобождением спальной поверхности матраса, образующего при этом спальное место без спинки, отличающийся тем, что спинка и элементы ее крепления выполнены в виде узла, позволяющего располагать спинку в положении «диван» на расстоянии 400-650 мм от переднего края матраса, а в положении «кровать» - у заднего края матраса.

2. Диван-кровать по п.1, отличающийся тем, что спинка закреплена шарнирно или при помощи направляющих.

3. Диван-кровать по п.1, отличающийся тем, что спинка закреплена при помощи стержней, шарнирно соединенных со спинкой и основанием.

4. Диван-кровать по п.1, отличающийся тем, что он снабжен полкой, за которую шарнирно закреплена спинка.

5. Диван-кровать по п.1, отличающийся тем, что он снабжен полкой.

6. Диван-кровать по п.4 или 5, отличающийся тем, что полка закреплена шарнирно.

7. Диван-кровать по п.1, отличающийся тем, что он снабжен боковинами и/или задней стенкой.

8. Диван-кровать по п.1, отличающийся тем, что спинка выполнена жесткой или полумягкой.

9. Диван-кровать по п.1, отличающийся тем, что основание содержит ложе для матраса, а матрас выполнен съемным.

10. Диван-кровать по п.1, отличающийся тем, что он снабжен устройствами фиксации спинки в положениях «диван» и/или «кровать».
