Реферат

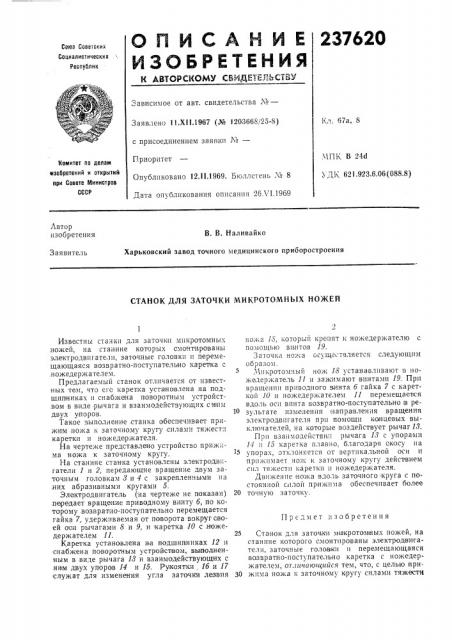

О П И С А Н И Е 237620

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕ:тЬС|ВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства _#_o—

Заявлено 11.Х11.1967 (¹ 1203668/25-8) с присоединением заявки Ы—

Приоритет

Опубликовано 12.11.1969. Бюллетень ¹ 8

Дата опубликования описания 2бЛ>1.1969

Кл. 67а, 8

ЧПК В 24d

УДК 621.923.6.06(088.8) Комитет по делаи изобретений и открытий при Совете |т|инистров

СССР

Автор изобретения

В. В. Наливайко

Заявитель

Харьковский завод точного медицинского приборостроения

СТАНОК ДЛЯ ЗАТОЧКИ МИКРОТОМНЪ|Х НОЖЕЙ

Предмет изобретения

Известны станки для заточки микрото>мных ножей, на станине которых смонтированы электродвигатели, заточные головки и перемещающаяся возвратно-поступательно каретка с .ножедержателем.

Предлагаемый станок отличается от известных тем, что его каретка уста>новлена на подшипниках и снабжена поворотным устройст.вом в виде рычага и взаимодействующих сним двух упоров.

Такое выполнение, станка обеспечивает прижтгм ножа и заточному кругу силами тяжести каретки и ножедержателя.

На чертеже представлено устройство прижима ножа к заточному кругу.

На станине станка установлены электродвигатели 1 и 2, передающие вращение двум заточным головкам 8 и 4 с закрепленными на них абразивными кругами 5.

Электродвигатель (на чертеже не показан) пе>редает вращение при водному винту б, по которому возвратно-поступательно перемещается гайка 7, удерживаемая от поворота вокругсвоей оси рычагами 8 и 9, и каретка 10 с ножедержателем 11.

Каретка установлена на подшипниках 12 и снабжена поворотным устройспвом, выотолненным в виде рычага И и взаимодействующих с ни м д>вух упоров 14 и 15. Рукоятки 1б и 17 служат для изменения угла заточки лезвия ножа >S, который крепят к ножедержателю с помощью винтов 19.

Заточка ножа Gc) ществляегся следующим образом. .Чикротоатный нож 18 устанавливают в ножвдержатель 11 и зажимают винтами 19. При вращении приводного винта б гайка 7 с кареткой 10 и ножедержателем 11 перемещается вдо1b оси винта возвратно-поступательно iB pe10 зультате изменения >направления вращения электродвигателя при помощи концевых выключателей, на которые воздействует рычаг 13.

При взаимодействи" рычага 18 с упорами

14 и 15 каретка плавно. благодаря скосу на упорах, отклоняется от вертикальной оси и прижимает нож к заточному кругу действием сил тяжести каретки и ножедержателя.

Движение ножа вдоль заточного круга с постоянной силой прижима обеспечивает более

20 точную заточку.

25 Станок для заточки микротомных ножей, на станине которого смонтированы электродвигатели, заточные головки и перемещающаяся возвратно-поступательно каретка с ножедержателем, оТ.шча>о>чийся тем, что, с целью при30 жима ножа и заточному кругу силами тяжести

23762О

Соссавптс.п. A. Лбрамушкииа

Тсхред Л. К. Малова Корректор 3. И. Чванкина

Ред; втор И. Грузова

Заказ 1311!4 Тираж 480 Подписное

11111ИГ1И Коз итст» по делим пзооретсппй и открыти1 . ири Совете Министров СССР

Моски», llei

Тппосp фпи, lip. С ill) IIOB3, 2 каретки и ножедержателя, каретка установлена на подшипниках и снабжена поворотным устройством, выполненным в виде рычага и вза в одейству ощих с ним двух упоров.
