Реферат

Область техники

Изобретение относится к предоставлению информационного и управляющего служебного портала для абонентов систем связи. В частности, настоящее изобретение относится к способу, сетевому узлу, терминалу, системе и компьютерному программному продукту, например, к мобильным системам связи 3GPP, GPRS или CDMA с возможностью доступа к характеристикам текущего соединения.

Уровень техники

До недавнего времени совершенствование систем и технологии связи было в основном сосредоточено на основных проблемах связи, то есть на передаче и переключении вызовов. При попытке обеспечить лучшие возможности связи для абонентов развитие систем связи пришло к различным архитектурным и технологическим решениям. Образцами современных систем связи в этом отношении являются, например, системы Программы сотрудничества по созданию системы третьего поколения 3GPP и 3GPP2, системы многостанционного доступа с кодовым разделением каналов CDMA, системы пакетной радиосвязи общего назначения GPRS и универсальные системы мобильной связи UMTS. Также к ним могут относиться и немобильные системы связи, такие как системы, основанные на протоколе Internet IP.

В последнее время, однако, внимание также начинает сосредоточиваться на услугах, которые такие современные системы связи и новые технологии делают возможными. Что касается общего направления развития современных систем связи, как мобильных, так и немобильных, будучи основанной на передачах с коммутацией пакетов, доставка Интернета и/или относящихся к нему услуг (мобильным) абонентам является одним из основных интересов системных и сетевых операторов.

В связи с этим стоит вспомнить одну из мобильных услуг, которая обычно называется доставкой контента (загрузкой) для (мобильных) терминалов. Кроме прочего, контент, доступный, например, через Интернет, включает музыку, игры, новости и прочее. С этой целью абоненты должны будут подсоединяться к контенту, доступному для них, и, с точки зрения оператора, абонентов нужно тарифицировать в соответствии со стоимостью доставляемого контента. Таким образом, были внедрены специализированные подсистемы внутри базовых средств связи, такие как, например, IP Мультимедийная подсистема (IP Multimedia Subsystem, IMS) или подсистема интеллектуальной доставки контента (Intelligent Content Delivery, ICD). В общем, онлайновые подсистемы управления также принадлежат этому классу подсистем.

Кроме достаточно общей информации, указанной выше, абоненты также (и, по-видимому, главным образом) интересуются информацией, предназначенной персонально для них. Например, абоненты могли интересоваться информацией относительно своего текущего соединения и личных параметров настройки. В качестве примера можно представить абонента, разговаривающего с использованием заранее оплаченной телефонной карты, когда абонент хочет знать информацию об оставшейся квоте, например, сколько времени осталось для разговора или какова стоимость его текущего соединения за единицу времени, которая будет зависеть от набора параметров текущего соединения: используемого протокола или услуги, персонального профиля абонента или качества обслуживания QoS.

С другой стороны, абонент может также желать изменить предварительно выбранные параметры настройки. Такие параметры потенциально включают используемую услугу или услугу, на которую абонент подписан в настоящее время (например, электронная почта, передача мультимедиа-сообщений, просмотр веб-страниц). Можно легко изменять такие параметры настройки и управлять ими даже во время текущего соединения, а также вновь выбранные услуги могут использоваться непосредственно в текущем соединении.

В текущих (мобильных) сетях передачи данных абоненты (мобильные или немобильные) не могут реально получать всю информацию, которая имеет к ним отношение. Абоненты могут захотеть узнать, как много текущее соединение, такое как сеанс протокола передачи пакетных данных (PDP), использовало байтов, обращений и времени. Кроме того, (мобильный) абонент потенциально может хотеть знать, какое значение составляет использование в денежных единицах. Другой релевантной информацией, вероятно, будет информация о состоянии роуминга, о наборе действующих услуг, о различных статистических данных (например, в выражении денежных единиц или времени) и обо всех общих служебных сообщениях, приходящих от оператора.

Абоненты могут также захотеть активизировать услуги или подписки, пока такое соединение как контекст PDP, является активным. Таким образом, логично, что активизация услуг и подписок принадлежит вышеупомянутому контексту.

Для обеспечения этих услуг, соответствующей системой или сетевыми операторами в существующих системах связи традиционно предоставляются так называемые информационные порталы.

На фиг.1 показана блок-схема, иллюстрирующая основную структуру мобильной системы связи согласно известному уровню техники.

Согласно фиг.1, терминал 12 подсоединяется к сети связи 11 с коммутацией пакетов в соответствии с техническими требованиями 3GPP и/или 3GPP2. Потенциально терминал может быть пользовательским оборудованием и, таким образом, обозначается как UE, или как мобильная станция MS. Потенциально также сеть связи может быть сетью, основанной на стандартах CDMA или GPRS, или на стандартах, им подобных. Также возможно, что пунктирный прямоугольник на фиг.1 иллюстрирует только часть подсети из состава основной сети. В этом смысле пунктирный прямоугольник может также представлять подсистему IMS или подсистему ICD, или основную часть подсистемы, основанной на пакетной передаче данных. С целью упрощения сеть связи иллюстрируется только посредством тех объектов, которые являются наиболее уместными для понимания состояния известной техники в отношении настоящего изобретения.

На фиг.1 терминал 12 подсоединяется к межсетевому узлу сети связи 11. Хотя соединение проиллюстрировано как прямое соединение, один или более других сетевых узлов могут также располагаться в промежутке между терминалом 12 и межсетевым узлом (шлюзом) 111, такие как, например, обслуживающий узел поддержки GPRS (SGSN). Межсетевой узел 111 потенциально может быть шлюзовым узлом поддержки GPRS (GGSN), межсетевым узлом пакетных данных (PDG node), функциональным узлом плоскости трафика (TPF node) согласно техническим требованиям 3GPP, а также может быть узлом пакетной передачи данных PDSN согласно техническим требованиям 3GPP2 и/или CDMA, или узлом или функциональными средствами системы онлайновой тарификации OCS. В общем, проиллюстрированный межсетевой узел 111 является любым сетевым элементом управления, обеспечивающим сопряжение между как минимум двумя сетями связи, предпочтительно - с коммутацией пакетов, основной (мобильной) системы связи. Например, на фиг.1 обеспечивается устройство сопряжения между сетью 3GPP и другими сетями 13 передачи данных, такими как Интернет или сеть, основанная на протоколе Х.25. Кроме того, межсетевой узел 111 обеспечивает терминал 12 (и, соответственно, его пользователя или абонента) соединением к любым сетям 13 передачи данных через сеть 11 системы 3GPP.

С этой целью межсетевой узел 111 (такой, как например, анализатор трафика ТА, изготовленный корпорацией Nokia Corporation®) соединяется с другими сетевыми узлами сети связи 11 системы 3GPP. На изображенном примере ими являются узел 112, управляющий профилями подписки абонентов сети, узел 113, представляющий систему тарификации (составления счетов) абонентов сети за используемые услуги и/или подписки и узел 114 предоставления портала. Узел 114 предоставления портала обеспечивает пользователя или абонента терминала 12, как упоминалось выше, информационным порталом. Как один из примеров узла предоставления портала, как проиллюстрировано на фиг.1, может подразумеваться анализатор контента СА, изготовленный корпорацией Nokia Corporation®.

Функционирование изображенной системы совместно с использованием информационного портала для известной техники проиллюстрировано на фиг.2. Кроме того, фиг.2 показывает пример реализации информационного портала для известной техники.

Согласно фиг.2 терминал 12 инициирует (то есть активирует) сеанс с межсетевым узлом 111 (шаг S21). Сеанс, активируемый таким образом, является типичным контекстом PDP. На шаге S22 шлюз 111 запрашивает узел 112 профиля подписки для определения активных услуг абонента терминала 12. На шаге S23 шлюз 111 запрашивает узел 113 системы тарификации для определения доступной квоты для абонента терминала 12. На этой основе обычное использование услуги терминалом 12 (и, таким образом, его абонентом) во взаимосвязанных сетях передачи данных 13 осуществляется (шаг S24) через шлюз 111 в случае, если на шагах S22 и S23 определяется, что абонент терминала имеет такую активную услугу и достаточную квоту в наличии.

При желании получить доступ к информационному порталу для, например, приобретения информации об активированных услугах и доступной квоте абонент терминала 12 должен получить доступ к узлу 114 предоставления портала. Это должно выполняться помимо текущего обычного использования услуги и независимо от него согласно шагу S24.

На шаге S25 терминал осуществляет подключение к порталу в узле 114 предоставления портала через межсетевой узел 111 таким образом, чтобы вызвать по меньшей мере одну из информационных и управляющих служб через служебный портал. Для получения разрешения на доступ к требуемому порталу терминал / абонент 12 сначала должен аутентифицировать себя в узле 114 предоставления портала (шаг S26). Так как узел 114 предоставления портала согласно известной технике является дискретным сетевым элементом, обособленным от шлюза и других сетевых элементов, узел 114 предоставления портала должен выполнить операцию по информационному запросу (шаг S27) при обращении абонента для обеспечения информационного портала. Согласно известной технике подобный информационный запрос должен быть выполнен в межсетевом узле, в узле 12 профиля подписки и в узле 113 системы тарификации. Только после опроса всех этих сетевых узлов узел 114 предоставления портала способен ответить через межсетевой узел 11 абоненту 12 (шаг S28) и предоставить, таким образом, требуемый информационный портал.

Кроме того, следующее должно быть отмечено по отношению к информационным порталам согласно настоящему уровню техники.

Существующие порталы для активации информации, услуги и подписки имеют ограниченную поддержку для текущих соединений, например, контекстов PDP. Портал обычно предоставляется в некотором особом сетевом элементе управления. Информационный портал будет затем требовать аутентификации; таким образом, обычно абонент нуждается в еще одном пароле для этой цели. Когда услуга или подписка активированы, они обычно не являются непосредственно доступными, потому что потребуется некоторое время перед тем, как информация об активированной услуге или подписке достигнет действующего шлюза, а затем абонента.

Кроме того, узел предоставления портала, такой как узел Nokia® СА, имеет следующие недостатки:

Существует необходимость в дополнительной сигнализации и в устройстве сопряжения дополнительной сигнализации между узлом предоставления портала и действующим шлюзом.

Узел предоставления портала все еще нуждается в поддержке связи с системой тарификации, когда затраты на новые услуги и/или подписки должны быть учтены.

Распределение квоты для разнообразных устройств в дальнейшем увеличивает сложность системы.

Узел предоставления портала не может обеспечить так много информации о текущем соединении, например, о контексте PDP, как межсетевой узел. Таким образом, невозможно реализовать полные функциональные возможности и характеристики информационного портала в узле предоставления портала.

Узел предоставления портала не может обеспечить полный контроль за управлением соединением, например, для контекста PDP, без явного сообщения с другим межсетевым узлом. То есть, он поддерживает только ограниченную поддержку для текущих соединений.

Специалистам также известны некоторые другие подобные существующие системы в пределах структуры, обсуждаемой выше. Однако такие системы известной техники обычно имеют некоторые недостатки. Например, пользователь должен отдельно аутентифицироваться при попытке доступа к информационному порталу. То есть, дополнительная процедура регистрации в портале - требуемое дополнение к процедуре активации соединения. Для достижения этой цели пользователю нужно иметь другой пароль. Кроме того, в традиционных системах требуются отдельные серверы портала и поэтому должна быть выполнена соответствующая сигнализация для индивидуальных сетевых элементов. Так как требуется, чтобы информация искалась в различных базах данных и регистрах прежде, чем она будет предоставлена пользователю через портал, требуется дальнейшая сигнализация и вносится задержка в предоставление информационных услуг. Кроме того, согласно существующим решениям, в пределах структуры интеллектуальной доставки контента (ICD) существуют способы, в которых требуются отдельные порталы для различных услуг, которые могут также располагаться в различных сетевых узлах, таким образом, в дальнейшем увеличивая сложность системы и уменьшая полную пропускную способность системы. Например, это могут быть отдельные порталы самообслуживания с задачами обслуживания информационных запросов или управления подписками.

Следовательно, для решения вышеупомянутых проблем и устранения вышеупомянутых недостатков требуется предоставление информационного портала для абонентов, который может обеспечить информацией об активном текущем соединении.

Сущность изобретения

Следовательно, предметом настоящего изобретения является устранение вышеупомянутых недостатков, присущих настоящей технике, и обеспечение соответствующим образом сконфигурированных способа, сетевого узла, терминала, системы и компьютерного программного продукта.

В соответствии с первым аспектом изобретения эта цель достигается способом обеспечения абонента системы связи возможностью доступа к характеристикам текущего соединения между терминалом абонента и межсетевым узлом системы связи, где межсетевой узел образует устройство сопряжения по меньшей мере между двумя сетями связи с коммутацией пакетов в системе связи, способ включает шаги предоставления в межсетевом узле служебного портала, предлагающего информационные и управляющие службы, относящиеся к регистрации по меньшей мере одной характеристики текущего соединения; и вызов абонентским терминалом по меньшей мере одной информационной и управляющей службы непосредственно через служебный портал в течение текущего соединения.

Согласно дальнейшим предпочтительным вариантам, используется по меньшей мере одно из следующего:

шаг вызова по меньшей мере одной информационной и управляющей службы также включает шаг адресации служебного портала, основываясь на адресе унифицированного указателя информационного ресурса, URL;

шаг вызова по меньшей мере одной информационной и управляющей службы также включает шаги передачи запроса абонентским терминалом по меньшей мере одной информационной и управляющей службы в служебном портале; поиск по меньшей мере одной запрашиваемой услуги в межсетевом узле и предоставление по меньшей мере одной услуги абоненту;

шаг поиска по меньшей мере одной запрашиваемой услуги также включает шаг проверки в межсетевом узле того, будет ли по меньшей мере одна информационная и управляющая услуга, запрашиваемая абонентским терминалом, разрешена абоненту;

способ также включает шаг отказа абонентскому терминалу в запрашиваемой услуге, если будет обнаружено на шаге проверки, что услуга не разрешена абоненту;

шаг предоставления услуги также включает шаг предоставления уведомительной услуги абонентскому терминалу, предоставляемая уведомительная услуга зависит от причины отказа в запрашиваемой услуге;

шаг вызова выполняется без требования аутентификации абонента;

по меньшей мере одна услуга включает запрос информации, относящейся к характеристикам режима работы и параметров настройки соединения;

характеристики режима работы и параметров настройки соединения включают характеристики тарификации, относящиеся к текущему соединению;

по меньшей мере одна услуга включает управление свойствами параметров настройки подписки абонента и/или

текущее соединение является активным сеансом контекста протокола пакетных данных PDP.

В соответствии со вторым аспектом изобретения эта цель достигается сетевым узлом системы связи, конфигурированным для обеспечения абонента системы связи возможностью доступа к характеристикам текущего соединения между терминалом абонента и сетевым узлом, где сетевой узел является межсетевым узлом, образующим устройство сопряжения по меньшей мере между двумя сетями связи с коммутацией пакетов в системе связи, сетевой узел, включающий приемопередающие устройства, конфигурируется для осуществления передач по соединению между терминалом и сетевым узлом; обеспечивающие устройства конфигурируются для предоставления в межсетевом узле служебного портала, предлагающего информационные и управляющие службы, относящиеся к регистрации по меньшей мере одной характеристики текущего соединения.

Согласно дальнейшим предпочтительным вариантам, используется по меньшей мере одно из следующего:

обеспечивающие устройства также включают запрашивающие устройства, конфигурированные для обработки запроса абонентским терминалом по меньшей мере одной информационной и управляющей службы в служебном портале; устройства поиска, конфигурированные для поиска по меньшей мере одной запрашиваемой услуги, и устройства предоставления услуг, конфигурированные для предоставления по меньшей мере одной услуги абоненту;

устройства поиска также конфигурируются для проверки того, будет ли по меньшей мере одна информационная и управляющая служба, запрашиваемая абонентским терминалом, разрешена абоненту;

устройства поиска также конфигурируются, чтобы отказать абонентскому терминалу в запрашиваемой услуге, если она будет определена устройствами поиска, как услуга, не разрешенная абоненту;

устройства предоставления услуг также конфигурируются для предоставления уведомительной услуги абонентскому терминалу, предоставляемая уведомительная услуга зависит от причины отказа запрашиваемой услуги;

сетевой узел также включает устройства базы данных, конфигурированные для хранения данных абонента и данных соединения, связанных с текущим соединением;

обеспечивающие устройства также конфигурируются для запроса информации, относящейся к характеристикам режима работы и параметров настройки соединения;

характеристики режима работы и параметров настройки соединения включают информацию тарификации, относящуюся к текущему соединению;

обеспечивающие устройства также конфигурируются для управления характеристиками параметров настройки подписки абонента;

сетевой узел является элементом межсетевого узла согласно техническим требованиям 3GPP;

сетевой узел является элементом межсетевого узла согласно техническим требованиям 3GPP2 и/или

сетевой узел является элементом межсетевого узла согласно функциональным средствам системы тарификации OCS.

Также согласно этому аспекту предлагается сетевой узел для обеспечения абонента системы связи возможностью доступа к характеристикам текущего соединения между терминалом абонента и сетевым узлом, где сетевой узел является межсетевым узлом системы связи, образующим устройства сопряжения по меньшей мере между двумя сетями связи с коммутацией пакетов системы связи, сетевой узел включает средства для осуществления передач по соединению между терминалом и сетевым узлом; средства для предоставления в межсетевом узле служебного портала, предлагающего информационные и управляющие службы, относящиеся к регистрации по меньшей мере одной характеристики текущего соединения.

В соответствии с третьим аспектом изобретения цель достигается терминалом системы связи, сконфигурированным для обеспечения абонента системы связи, использующего терминал, возможностью доступа к характеристикам текущего соединения между терминалом абонента и межсетевым узлом, где межсетевой узел образует устройство сопряжения по меньшей мере между двумя сетями связи с коммутацией пакетов в системе связи, терминал включает приемопередающие устройства, конфигурированные для осуществления передач по соединению между терминалом и межсетевым узлом, и вызывающие устройства, конфигурированные для вызова по меньшей мере одной из информационных и управляющих служб, обеспеченной межсетевым узлом, непосредственно через служебный портал межсетевого узла в течение текущего соединения.

Согласно дальнейшим предпочтительным вариантам, используется по меньшей мере одно из следующего:

вызывающие устройства также включают адресующие устройства, конфигурированные для адресации служебного портала, основываясь на адресе унифицированного указателя информационного ресурса, URL;

вызывающие устройства также включают запрашивающие устройства, конфигурированные для запроса по меньшей мере одной из информационных и управляющих служб в служебном портале; и исполняющие устройства, конфигурированные для выполнения по меньшей мере одной предоставляемой услуги;

терминал основывается на технических требованиях 3GPP и/или

терминал основывается на технических требованиях 3GPP2.

Также согласно этому аспекту предлагается терминал для обеспечения абонента системы связи, использующего терминал, возможностью доступа к характеристикам текущего соединения между терминалом абонента и межсетевым узлом системы связи, где межсетевой узел образует устройство сопряжения по меньшей мере между двумя сетями связи с коммутацией пакетов в системе связи, терминал включает средства для осуществления передач по соединению между терминалом и межсетевым узлом и средства для вызова по меньшей мере одной информационной и управляющей службы, обеспеченной межсетевым узлом, непосредственно через служебный портал межсетевого узла в течение текущего соединения.

В соответствии с четвертым аспектом изобретения, его цель достигается системой, обеспечивающей абонента системы связи возможностью доступа к характеристикам текущего соединения между терминалом абонента и межсетевым узлом системы связи, где межсетевой узел образует устройство сопряжения по меньшей мере между двумя сетями связи с коммутацией пакетов в системе связи, система включает:

по меньшей мере один сетевой узел системы связи, в которой по меньшей мере один сетевой узел является межсетевым узлом, включающим приемопередающие устройства, конфигурированные для осуществления передач по соединению между терминалом и сетевым узлом;

обеспечивающие устройства, конфигурированные для предоставления в межсетевом узле служебного портала, предлагающего информационные и управляющие службы, относящиеся к регистрации по меньшей мере одной характеристики текущего соединения, и

по меньшей мере один абонентский терминал системы связи, в которой абонент использует по меньшей мере один абонентский терминал, включающий: приемопередающие устройства, конфигурированные для осуществления передач по соединению между терминалом и межсетевым узлом; и вызывающие устройства, конфигурированные для вызова по меньшей мере одной информационной и управляющей службы, обеспеченной межсетевым узлом, непосредственно через служебный портал межсетевого узла в течение текущего соединения.

Согласно дальнейшим предпочтительным вариантам, используется по меньшей мере одно из следующего:

система конфигурируется для осуществления шагов обеспечения в межсетевом узле служебного портала, предлагающего информационные и управляющие службы, относящиеся к регистрации по меньшей мере одной характеристики текущего соединения, и вызова абонентским терминалом по меньшей мере одной информационной и управляющей службы непосредственно через служебный портал;

система связи включает пакетную базовую систему и/или система связи включает IP мультимедийную подсистему, IMS. В соответствии с пятым аспектом изобретения, его цель достигается компьютерным программным продуктом, загружаемым в память средств цифровой обработки, который включает блоки системной программы для выполнения, когда указанный продукт выполняется в указанных средствах цифровой обработки, шагов предоставления в межсетевом узле служебного портала, предлагающего информационные и управляющие службы, относящиеся к регистрации по меньшей мере одной характеристики текущего соединения, и вызова абонентским терминалом по меньшей мере одной информационной и управляющей службы непосредственно через служебный портал в течение текущего соединения.

Преимуществом настоящего изобретения является то, что предоставляется портал, который может обеспечить информацией об активном текущем соединении.

Также, в соответствии с вариантами настоящего изобретения абоненты могут преимущественно получать информацию о динамическом состоянии активного соединения. Следовательно, в качестве дополнительного экономического преимущества увеличивается доверие к поставщику услуг и оператору.

Дополнительным преимуществом является то, что информационный портал предоставляется оператором как дополнительная услуга для абонентов.

Другим преимуществом настоящего изобретения является то, что портал предлагает информационные и/или управляющие службы для абонентов систем связи, информационные и/или управляющие службы, относящиеся к регистрации по меньшей мере одной характеристики текущего соединения.

Следовательно, другим преимуществом является то, что активация услуги и подписки может быть осуществлена без задержки текущих соединений.

Кроме того, в системе связи требуется меньший обмен сигнализацией с порталом, предоставленным непосредственно в межсетевом узле. И поэтому, пропускная способность может быть сохранена.

Также еще одним предпочтительным аспектом вариантов настоящего изобретения является то, что абоненту не нужно регистрироваться в служебном портале отдельно, и поэтому не требуется дополнительный или аналогичный пароль.

Краткое описание чертежей

Ниже настоящее изобретение будет описываться более детально с обращением к прилагаемым чертежам, на которых:

Фиг.1 показывает блок-схему, иллюстрирующую основную структуру мобильной системы связи согласно известной технике.

Фиг.2 показывает образец реализации информационного портала согласно известной технике.

Фиг.3 показывает блок-схему, иллюстрирующую основную структуру мобильной системы связи согласно варианту настоящего изобретения.

Фиг.4 показывает схематическое представление хранилища активного сеанса в межсетевом узле согласно варианту настоящего изобретения.

Фиг.5 показывает реализацию информационного портала согласно варианту настоящего изобретения.

Фиг.6 показывает терминал, использующий страницу портала согласно варианту настоящего изобретения.

Фиг.7 показывает схематический вид терминала, управляющего параметрами настройки подписки абонента, использующего страницу портала согласно варианту настоящего изобретения.

Фиг.8 показывает блок-схему, иллюстрирующую конфигурацию системы, включающей терминал и межсетевой узел согласно варианту настоящего изобретения.

Подробное описание вариантов осуществления изобретения

Настоящее изобретение описывается здесь со ссылкой на отдельный пример, которым изобретение не ограничивается. Специалист в данной области техники должен принимать во внимание, что изобретение не ограничивается этим или любыми другими примерами и может использоваться более широко.

В частности, настоящее изобретение описывается относительно сценария и реализации на примере 3GPP. По существу, описание вариантов, данных здесь, ссылается на терминологию, которая непосредственно относится к техническим требованиям 3GPP. Такая терминология, однако, используется только в контексте представленных примеров и не ограничивает изобретение.

Фиг.3 показывает блок-схему, иллюстрирующую основную структуру мобильной системы связи согласно варианту настоящего изобретения.

С целью упрощения система связи иллюстрируется только через те объекты, которые наиболее уместны для понимания настоящего изобретения. (Необходимо отметить, что подобным образом это используется и на других фигурах.)

Согласно фиг.3, терминал 32 подсоединяется к сетям передачи данных 33 через межсетевой узел, являющийся частью сети связи. Терминал 32 может быть пользовательским оборудованием, соответственно обозначается UE, мобильной станцией MS или любым другим оборудованием терминала, приспособленным для используемой сети связи. Сеть связи потенциально является сетью, основанной на стандартах 3GPP, 3GPP2, CDMA или GPRS, или на стандартах, им подобных. Сети 33 передачи данных могут быть сетью Интернет, сетью, основанной на протоколе Х.25, или любой другой сетью передачи данных, функционирующей предпочтительно в режиме с коммутацией пакетов. Что касается других частей сети связи, в промежутке между терминалом 32 и сетями 33 передачи данных иллюстрируются межсетевой узел 311, узел 312 профиля подписки и узел 313 системы тарификации, причем каждый из узлов 312 и 313 подсоединяется к межсетевому узлу 311.

В межсетевом узле согласно иллюстрируемому варианту предоставляются объект предоставления 3111 портала и хранилище (база данных) 3112 активных сеансов. Как можно понять из фиг.4, показывающей схематическое представление хранилища активных сеансов в пределах межсетевого узла, показанного на фиг.3, хранилище активных сеансов включает информацию об активных сеансах 3112а, счетчики использования 3112b, подсчитывающие, например, время, количество данных или им подобные сведения, информацию о доступной квоте 3112с и информацию о качестве обслуживания (QoS) и/или состоянии роуминга 3112d. Вся эта информация логически связывается с активными сеансами, управляемыми в хранилище 3112 активных сеансов. Поэтому, хранилище 3112 активных сеансов сохраняет запись по меньшей мере одной характеристики (т.е. информации состояния) об активном соединении и предоставляет любую информацию, требуемую объекту 3111 портала для предоставления служебного портала согласно настоящему варианту.

Объект 3111 портала по существу является функциональным объектом в межсетевом узле 311. Согласно иллюстрируемому варианту на фиг.3, он включает по меньшей мере один из прокси-серверов WAP, функционирующих согласно протоколу беспроводного доступа (WAP), и HTTP прокси-серверов, функционирующих согласно протоколу передачи гипертекста (HTTP). Прокси-серверы используются для формирования страниц портала согласно соответствующему протоколу. Таким образом, при желании получить доступ к служебному порталу, предоставляемому объектом 3111 портала, абонент или пользователь терминала 32 способен связаться со шлюзом 311 во время текущего соединения и использовать обычные WAP (например, WAP 2.0) и/или HTTP протоколы для поиска информации или управления информацией. В этом случае абонент или пользователь должен, например, знать специальный адрес, такой как адрес унифицированного указателя ресурса (URL), и искомая или управляемая информация будет логически обеспечиваться по этому (URL) адресу в межсетевом узле. Обеспечение поиска информации и/или управления информацией в межсетевом узле 311 в основном выполняется с использованием объекта портала 31111, содержимого хранилища 3112 активных сеансов. Узел 312 профилей подписки и узел 313 системы тарификации не требуются непосредственно для предоставления запрашиваемого портала. Эти узлы просто служат источниками данных для базы данных 3112.

Согласно настоящему изобретению существует информация, обеспеченная таким образом, и/или служебный портал, предлагающий информационные и управляющие службы в межсетевом узле основной системы связи. Предлагаемые услуги обычно имеют отношение к регистрации по меньшей мере одной характеристики текущего соединения. Также поддерживается подобный портал в традиционно известных сетевых узлах (служащих межсетевыми узлами), таких как, например, интеллектуальный служебный узел (ISN) или узел системы тарификации реального времени (OCS).

Абонент или пользователь в (мобильной) системе связи может, таким образом, управлять текущими соединениями, например, активными PDP контекстами через такой информационный и/или служебный портал. Услуги и подписки могут активизироваться немедленно для текущего (PDP контекст) соединения. Портал может также использоваться для наблюдения за состоянием качества обслуживания (QoS) текущего соединения и абонентам разрешается даже попытаться изменить состояние QoS текущего соединения через предоставляемый портал.

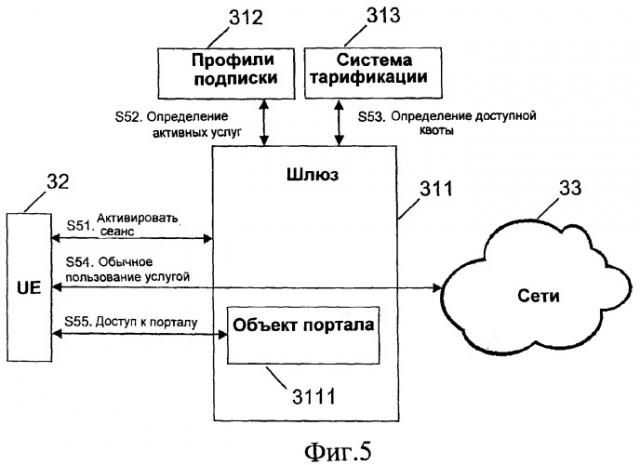

Фиг.5 показывает реализацию информационного портала согласно варианту настоящего изобретения. То есть, здесь показан способ обеспечения абонента таким порталом, как портал ранее описанной системы связи.

На шаге S51 на фиг.5 абонент или пользователь терминала 32 выполняет активацию сеанса / соединения с межсетевым узлом 311 (что также имеет место в процедуре согласно вышерассмотренной фиг.2). Затем межсетевой узел 311 запрашивает узел 312 профиля подписки для определения активных услуг абонента терминала 32 (шаг S52) и узел 313 системы тарификации для определения квоты, доступной абоненту терминала 32 (шаг S53). За этим опять осуществляется (шаг S54) обычное пользование услугой во взаимосвязанных сетях 33 передачи данных, в случае, как это определено шагами S52 и S53, когда абонент терминала имеет такую активную услугу и достаточное значение доступной квоты. То есть, базируясь на принятых квоте и услугах, межсетевой узел 311 разрешает трафик от терминала 32 к сетям 33 передачи данных.

На шаге S55 абонент или пользователь терминала 32 осуществляет доступ к объекту 3111 портала в межсетевом узле 311 и, таким образом, вызывает желаемые услуги, предлагаемые информационным и служебным порталом, который обеспечивается деятельностью объекта портала. Согласно существующему варианту изобретения это может быть выполнено в течение текущего соединения и для текущего соединения, активизированного на шагах S51 и S53.

Коротко, когда терминал получает доступ к порталу, объект портала может обеспечить большую часть требуемой информации уже с информацией, сохраненной в местном хранилище активных сеансов.

Таким образом, согласно настоящему изобретению предлагается способ обеспечения абонента системы связи возможностью доступа к характеристикам текущего соединения между терминалом абонента и межсетевым узлом системы связи, в которой межсетевой узел образует устройство сопряжения по меньшей мере между двумя сетями связи с коммутацией пакетов системы связи, способ включает предоставление в межсетевом узле служебного портала, предлагающего информационные и управляющие службы, относящиеся к регистрации по меньшей мере одной характеристики текущего соединения; и вызов абонентом по меньшей мере одной информационной и управляющей службы непосредственно через служебный портал в течение текущего соединения.

По сравнению с устройством известной техники на фиг.2, можно сделать вывод, что согласно настоящему варианту изобретения используется меньший обмен сообщениями. Следовательно, требуется меньшая передача сигналов и гарантируется заблаговременное предоставление услуг и требуемой информации. А именно, шаг аутентификации может быть пропущен, потому что терминал был уже удостоверен при создании сеанса передачи данных. Шаг "Info request" (запрос информации) на фиг.2 может быть также пропущен, как минимум, в большинстве случаев, потому что межсетевой узел уже имеет всю требуемую информацию в наличии.

Согласно варианту настоящего изобретения выгодно, когда портал (т.е. объект портала) реализуется в межсетевом узле, таком как интеллектуальный служебный узел (ISN). Таким образом, нет необходимости обеспечивать какую бы то ни было аутентификацию абонента, получающего до
