Устройство перемещения листов, печатающее устройство, устройство получения корректирующей информации, печатающая система, способ перемещения листов и способ получения корректирующей информации

Устройство перемещения листов, печатающее устройство, устройство получения корректирующей информации, печатающая система, способ перемещения листов и способ получения корректирующей информации

Иллюстрации

Показать все

Реферат

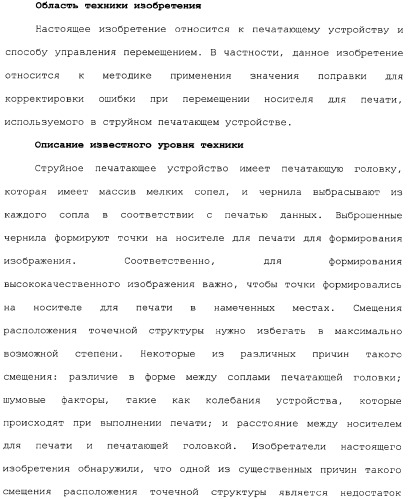

Текст описания приведен в факсимильном виде.

1. Устройство перемещения листов, содержащеемножество вращательно перемещающихся элементов, действующих отдельно или в комбинации для перемещения листов по маршруту перемещения, по меньшей мере, в первой и второй фазах перемещения; исредство корректировки перемещения, которое использует в течение указанной первой фазы перемещения первую корректирующую информацию для корректировки ошибки перемещения в этой фазе и использует в течение указанной второй фазы перемещения вторую корректирующую информацию, отличающуюся от указанной первой корректирующей информации, для корректировки ошибки перемещения в этой фазе.

2. Устройство перемещения листов по п.1, в которомвращательно перемещающийся элемент или комбинация вращательно перемещающихся элементов, используемых для перемещения листов в указанной первой фазе перемещения, отличается от вращательно перемещающегося элемента или комбинации вращательно перемещающихся элементов, используемых для перемещения листов в указанной второй фазе перемещения, и средство корректировки перемещения в течение указанной первой фазы перемещения использует указанную первую корректирующую информацию для корректировки ошибки перемещения, по меньшей мере, одного вращательно перемещающегося элемента, используемого в этой фазе, и в течение указанной второй фазы перемещения использует указанную вторую корректирующую информацию для корректировки ошибки перемещения, по меньшей мере, одного вращательно перемещающегося элемента, используемого в этой фазе.

3. Устройство перемещения листов по п.1, которое имеет рабочее средство, размещенное в предопределенном расположении по маршруту перемещения и которое выполняет операции в первой области такого перемещаемого листа в течение указанной первой фазы перемещения и операции во второй области перемещаемого листа, которая отличается от первой области, в течение указанной второй фазы перемещения.

4. Устройство перемещения листов по п.1, в котором, по меньшей мере, одна указанная фаза перемещения является объединенной фазой перемещения, в которой два или большее количество из указанного множества вращательно перемещающихся элементов используют в комбинации для перемещения листов, и корректирующая информация для указанной объединенной фазы перемещения содержит отдельную корректирующую информацию для одного такого используемого вращательно перемещающегося элемента и отдельную корректирующую информацию для другого такого используемого вращательно перемещающегося элемента, средство корректировки перемещения действует в течение указанной объединенной фазы перемещения для корректировки ошибки перемещения двух используемых вращательно перемещающихся рассматриваемых элементов, используя для этого соответствующую отдельную корректирующую информацию.

5. Устройство перемещения листов по п.1, в котором корректирующая информация, по меньшей мере, для одной указанной фазы перемещения содержит корректирующую информацию первого и второго типов, корректирующая информация первого типа используется для корректировки ошибок перемещения первого типа в рассматриваемой фазе, и корректирующая информация второго типа используется для корректировки ошибок перемещения второго типа в рассматриваемой фазе.

6. Устройство перемещения листов по п.5, в котором корректирующая информация первого типа является информацией поправки на эксцентриситет, которая используется для корректировки ошибок перемещения, являющихся результатом эксцентриситета вращательно перемещающегося элемента, и корректирующая информация второго типа является информацией поправки на внешний диаметр, которая используется для корректировки ошибок перемещения, являющихся результатом изменения внешнего диаметра вращательно перемещающегося элемента.

7. Устройство перемещения листов по п.5, в котором средство корректировки перемещения в одной указанной фазе перемещения корректирует ошибки указанных и первого, и второго типа, и ему запрещается корректировать ошибки одного из указанных первого и второго типов в другой указанной фазе перемещения.

8. Устройство перемещения листов по п.1, которое имеет три или большее количество таких фаз перемещения, причем средству корректировки перемещения запрещают выполнение любой корректировки ошибки, по меньшей мере, в одной указанной фазе перемещения.

9. Устройство перемещения листов по п.1, в котором в указанной первой фазе перемещения листы перемещают исключительно с помощью первого множества вращательно перемещающихся элементов, в указанной второй фазе перемещения листы перемещают с помощью указанного первого вращательно перемещающегося элемента и второго вращательно перемещающегося элемента из множества вращательно перемещающихся элементов в комбинации, а в третьей фазе перемещения листы перемещают исключительно с помощью второго вращательно перемещающегося элемента.

10. Устройство перемещения листов по п.1, которое имеет последовательность из трех последовательных фаз перемещения, состоящую из фазы перед тем, как лист начинают или прекращают перемещать с помощью заданного одного из множества вращательно перемещающихся элементов, и фазы после того, как лист начали или прекратили перемещать таким образом, и промежуточной переходной фазы между другими двумя фазами последовательности, при этом корректирующая информация для промежуточной фазы отличается от при этом корректирующей информации для каждой из двух других фаз.

11. Печатающее устройство, содержащее устройство перемещения листов по п.1, в которомперемещаемые листы являются листами носителя для печати;множество вращательно перемещающихся элементов является множеством роликов для перемещения носителя для печати;средство корректировки перемещения управляет перемещением носителя для печати на основе значения поправки для корректировки ошибки перемещения для каждого из множества роликов; исредство корректировки перемещения используется для управления перемещением носителя для печати на основе, по меньшей мере, одного значения поправки для корректировки ошибки перемещения, по меньшей мере, для одного из множества роликов, которые фактически участвуют в перемещении.

12. Печатающее устройство по п.11, в котором печатное изображение печатают с помощью сканирования печати, которое делает отпечаток, побуждая печатающую головку, которая включает в себя массив сопел для выброса чернил на носитель для печати, выполнять сканирование в направлении, отличающемся от направления массива, и с помощью перемещения носителя для печати в направлении, ортогональном к направлению сканирования печати.

13. Печатающее устройство по п.11, в котором носитель для печати делят на множество областей в направлении перемещения, и средство корректировки перемещения выполняет различное управление перемещением для соответствующих областей.

14. Печатающее устройство по п.11, дополнительно содержащеесредство для формирования на носителе для печати тестового образца, используемого для определения ошибки перемещения для каждого из множества роликов; исредство для получения с помощью использования тестового образцазначения поправки для корректировки ошибки перемещения.

15. Печатающее устройство по п.11, в котором значения поправки включают в себяпервое значение поправки, которое исправляет ошибку перемещения, которая зависит от эксцентриситета каждого из множества роликов, первое значение поправки связано с углом вращения ролика от эталонного положения; ивторое значение поправки для корректировки ошибки перемещения, которая зависит от внешнего диаметра ролика.

16. Печатающее устройство по п.15, в котором первое значение поправки связано с синусоидальной функцией соответствующего угла поворота ролика от эталонного положения.

17. Печатающее устройство по п.15, в котором второе значение поправки получают, используя тестовый образец и первое значение поправки.

18. Печатающее устройство по п.15, в котором средство корректировки перемещения управляет перемещением задней области носителя для печати на основе одного второго значения поправки.

19. Печатающее устройство по п.15, в котором средство корректировки перемещения управляет перемещением стороны входа носителя для печати на основе одного второго значения поправки.

20. Печатающее устройство, содержащее устройство перемещения листов по п.1, в котороммножество вращательно перемещающихся элементов является множеством роликов для перемещения носителя для печати,средство корректировки перемещения управляет перемещением носителя для печати на основе значения поправки для корректировки ошибки перемещения для каждого из множества роликов; иноситель для печати делят на множество областей в направлении перемещения, и средство корректировки перемещения управляет перемещением носителя для печати на основе различных значений поправки для соответствующих областей.

21. Устройство получения корректирующей информации для использования с устройством перемещения листов, которое имеет множество вращательно перемещающихся элементов, действующих отдельно или в комбинации, для перемещения листов по маршруту перемещения, по меньшей мере, в первой и второй фазах перемещения, содержащеесредство для получения первой корректирующей информации, используемой устройством перемещения листов для корректировки ошибок перемещения в указанной первой фазе перемещения; исредство для получения второй корректирующей информации, отличающейся от указанной первой корректирующей информации и используемой устройством перемещения листов для корректировки ошибок перемещения в указанной второй фазе перемещения.

22. Печатающее устройство, содержащее устройство перемещения листов по п.1 и/или устройство получения корректирующей информации по п.21.

23. Система печати, содержащаяпечатающее устройство по п.11;устройство получения корректирующей информации по п.21; исредство для доставки первой и второй корректирующей информации, полученной устройством получения корректирующей информации, на средство корректировки перемещения печатающего устройства.

24. Способ перемещения листов, содержащий этапы, в соответствии с которымииспользуют множество вращательно перемещающихся элементов отдельно или в комбинации для перемещения листов по маршруту перемещения, по меньшей мере, в первой и второй фазах перемещения; ив течение указанной первой фазы перемещения используют первую корректирующую информацию, которая корректирует ошибки перемещения в этой фазе, и в течение указанной второй фазы перемещения используют вторую корректирующую информацию, отличающуюся от указанной первой корректирующей информации, для корректировки ошибок перемещения в этой фазе.

25. Способ получения корректирующей информации для использования устройством перемещения листов, которое имеет множество вращательно перемещающихся элементов, действующих отдельно или в комбинации, для перемещения листов по маршруту перемещения, по меньшей мере, в первой и второй фазах перемещения, способ содержит этапы, в соответствии с которымиполучают первую корректирующую информацию, используемую с помощью устройства перемещения листов для корректировки ошибок перемещения в указанной первой фазе перемещения; иполучают вторую корректирующую информацию, отличающуюся от указанной первой корректирующей информации и используемую с помощью устройства перемещения листов для корректировки ошибок перемещения в указанной второй фазе перемещения.
