Устройство для соединения канатов

Устройство для соединения канатов

Иллюстрации

Показать все

Реферат

Предлагаемое устройство может быть использовано для соединения канатов, которые составляют основу материально-технического оснащения лесосплава и применяются на самых разнообразных работах.

Известны технические решения для соединения канатов (а.с. №523214, а.с. №842302, а.с. №1677410, МКИ В66В 7/06), содержащие корпус, прижимные элементы, фиксаторы.

Основными недостатками их являются высокая металлоемкость и громоздкость конструкции, низкая ремонтопригодность.

Наиболее близким по технической сущности является устройство (а.с. №1633178, МКИ F16C 11/00), содержащее охватывающий и охватываемый полые цилиндры с осевыми упорами, при этом охватывающий цилиндр выполнен разъемным в продольной плоскости симметрии и с окнами для прохождения каната.

Основными недостатками данного устройства являются сложность в изготовлении, а также невысокая его ремонтопригодность.

Задача, решаемая заявителем, - упрощение конструкции и повышение надежности соединения канатов.

Указанная цель достигается тем, что корпус устройства выполнен в виде полого цилиндра, внутри которого размещены соединяемые канаты, а на одном из свободных концов нарезана резьба, при этом параллельно центральной оси корпуса выполнен сквозной прямоугольный паз, в который вмонтированы треугольные клинья с прямоугольными пазами в основании, на которых установлена шайба и зафиксирована на них посредством прижимной гайки.

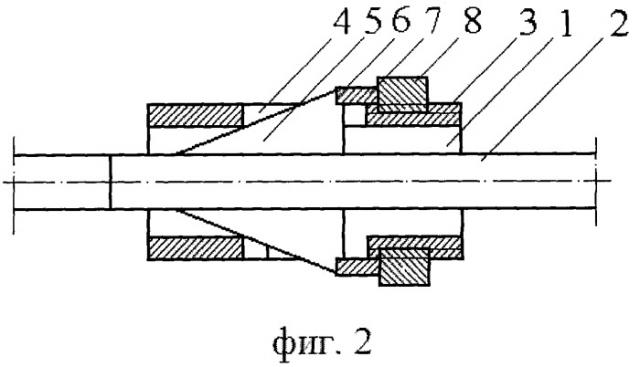

Предлагаемое изобретение поясняется чертежами, где на фиг.1 показан вид сбоку, сечение, на фиг.2 - вид в поперечном направлении.

В предлагаемом изобретении корпус 1 устройства выполнен в виде полого цилиндра, внутри которого размещены соединяемые канаты 2, а на одном из свободных концов нарезана резьба 3, при этом параллельно центральной оси корпуса выполнен сквозной прямоугольный паз 4, в который вмонтированы треугольные клинья 5 с прямоугольными пазами 6 в основании, на которых установлена шайба 7 и зафиксирована на них посредством прижимной гайки 8.

Устройство собирается следующим образом. Берут канаты 2 и их свободные концы пропускают через сквозное отверстие корпуса 1, затем с противоположных сторон в прямоугольный паз 4 устанавливают клинья 5. Затем на свободный конец корпуса 1 со стороны резьбового соединения надевают шайбы 7 и сдвигают к центру до того положения, когда они будут установлены на пазах 6 клиньев 5. В завершение посредством прижимной гайки 8 клинья 5 внутри корпуса 1 сдвигаются. В результате канаты 2 соединены и зафиксированы от смещения относительно друг друга, образуя надежное соединение.

Данная конструкция позволяет быстро соединять канаты большой длины, и в любой момент времени в случае обрыва одного из них можно без особых сложностей заменить, кроме этого устройство без особого труда легко изготовить в условиях любых производственных мастерских.

Устройство для соединения канатов, содержащее корпус, прижимы, отличающееся тем, что корпус устройства выполнен в виде полого цилиндра, внутри которого размещены соединяемые канаты, а на одном из свободных концов нарезана резьба, при этом параллельно центральной оси корпуса выполнен сквозной прямоугольный паз, в который вмонтированы треугольные клинья с прямоугольными пазами в основании, на которых установлена шайба и зафиксирована на них посредством прижимной гайки.
