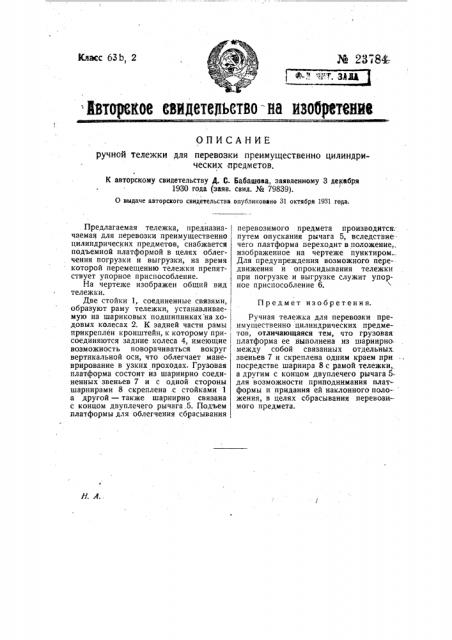

ОПИСАНИЕ ручной тележки для перевозки преимущественно цилиндрических предметов.

К авторскому свидетельству д. С. Баба1пова, заявленному 3 декабря

1930 года (заяв. свид. № 79839).

О выдаче авторского свидетельства опубликовано 31 октября 1931 года.

Н. А..

Предлагаемая тележка, предназначаемая для перевозки преимущественно цилиндрических предметов, снабжается подъемной платформой в целях облегчения погрузки и выгрузки, на время которой перемещению тележки препятствует упорное приспособление.

На чертеже изображен общий вид тележки.

Две стойки 1, соединенные связями, образуют раму тележки, устанавливаемую на шариковых подшипниках на ходовых колесах 2. К задней части рамы прикреплен кронштейн, к которому присоединяются задние колеса 4, имеющие возможность поворачиваться вокруг вертикальной оси, что облегчает маневрирование в узких проходах. Грузовая платформа состоит из шарнирно соединенных звеньев 7 и с одной стороны шарнирами 8 скреплена .с стойками а другой — также шарнирно связана с концом двуплечего рычага,5. Подъем платформы для облегчения сбрасывания перевозимого предмета производится;. путем опускания рычага 5, вследствие" чего платформа переходит в положение„ изображенное на чертеже пунктиром...

Для предупреждения возможного пере-движения и опрокидывания тележки при погрузке и выгрузке служит упорное приспособление 6.!

Предмет изобретения.

Ручная тележка для перевозки пре1 имущественно цилиндрических предме тов, отличающаяся тем, что грузовая платформа ее выполнена из шарнирно . между собой связанных отдельных. звеньев 7 и скреплена одним краем при посредстве шарнира 8 с рамой тележки, а другим с концом двуплечего рычага 5для возможности приподнимания платформы и придания ей наклонного поло- жения, в целях сбрасывания перевозимого предмета.
