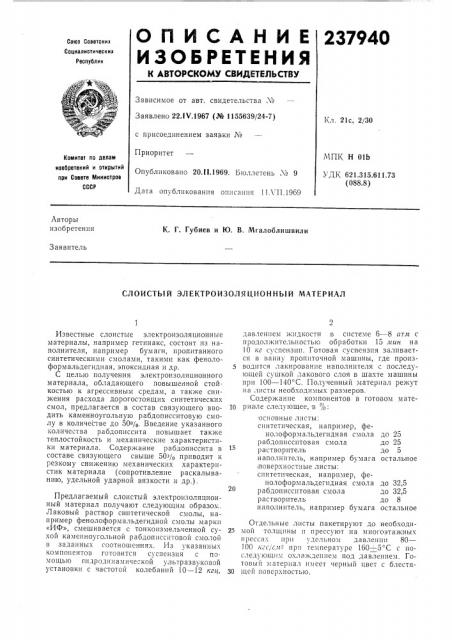

О П И С А Н И Е 237940

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветскин

Социалистическин

Республик

Зависимое от авт. свидетельства М

Заявлено 22.IV,1967 (№ 1155639/24-7) Кл 21с, 2/30 с присоединением заявки ¹

Приоритет

Опубликовано 20.11.1969. Ьюллетень ¹ 9

Дата опубликования описания 11Л 11.1969

МПК H Olb

УДК 621.315,611.73 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

К. Г. Губиев и Ю, В. Мгалоблишвили

Заявитель

СЛОИСТЬ! Й ЭЛЕКТРОИЗОЛЯЦ!!ОННЫЙ МАТЕРИАЛ до 25 до 25 до 5 остальное до 32,5 до 32,5 до 8 остальное

Известные слоистые электроизоляционные материалы, например гетинакс, состоят из наполнителя, например бумаги, пропитанного синтетическими смолами, такими как фенолоформальдегидная, эпоксидная и др.

С целью получения электроизоляционного материала, обладающего повышенной стойкостью к агрессивным средам, а также снижения расхода дорогостоящих синтетических смол, предлагается в состав связующего вводить каменноугольную рабдописситовую смолу в количестве до 50%. Введение указанного количества рабдописсита повышает также теплостойкость и механические характеристики материала. Содержание рабдописсита в составе связующего свыше 50% приводит к резкому снижению механических характеристик материала (сопротивление раскалыванию, удельной ударной вязкости и др.).

Предлагаемый слоистый электроизоляционный материал получают следующим образов;.

Лаковый раствор синтетической смолы, например фенолоформальдегидной смолы марки

«ИФ», смешивается с тонкоизмельченной сухой каменноугольной рабдописситовой смолой в заданных соотношениях. Из указанных компонентов готовится суспензия с помощью гидродинамической ультразвуковой установки с частотой колебаний 10 — 12 кги, давлением жидкости в системе 6 — 8 ат,я с продолжительностью обработки 15,вин на

10 кг суспензии. Готовая суспензия заливается в ванну пропцточной машины, где производится лакирование наполнителя с последующей сушкой лакового слоя в шахте машины при 100 — 140 С. Полученный материал режут на листы необходимых размеров.

Содержание компонентов в готовом мате10 риале следующее, в,/О,. основные листы: синтетическая, например, фенолоформальдегидная смола рабдописситовая смола растворитель наполнитель, например бумага поверхностные листы: синтетическая, например, фенолоформальдегидная смола рабдописситовая смола растворптель наполнитель, например бумага

Отдельные листы пакетируют до необходи25 мой толщины и прессуют на многоэтажных прессах при удельном давлен|ш 80—

100 кгc, c.II- при температуре 160 5 С с последующим охлаждением под давлением. Готовый материал имеет черный цвет с блестя30 щей поверхностью.

237940

Предмет изобретения

Составитель Л. Аснович

Техред Л. Я. Левина

Редактор Э. Рубан

Корректор Н. В. Дятлова

Заказ 1435/1б Тнрахк 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва. Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Слоистый электроизоляционный материал, содержащий наполнитель, например бумагу, пропитанный связующим составом на основе синтетической смолы, например фенолоформальдегидной, отличающийся тем, что, с целью повышения стойкости к агрессивным средам, связующий состав содержит каменноугольную рабдописситовую смолу в количест5 ве до 50а!<.
