Реферат

Изобретение относится к строительству и может быть использовано при устройстве фундаментов высотных зданий в сейсмических районах.

Известны сплошные свайные поля («Механика грунтов, основания и фундаменты». М., «Высшая школа», 2002, группа авторов под ред. С.Б.Ухова, с.307). Недостатком такого решения является неучет особенностей сжимаемости грунтов, заключенных внутри ограждаемого сваями контура.

Известны «Расчеты осадок и прочности оснований зданий и сооружений». Гольдштейн М.Н., Кушнер С.Г., Шевченко М.И. «Будивельник», 1977, с.19, рис.1.6. Сжимаемость во многом определяется возможностью расширения грунта в стороны.

Известно техническое решение, где возведение свайно-плитного фундамента предусматривает устройство свайного ростверка, имеющего вид плиты (СП 50-102-2003, М., 2004, с.30-31, п.7.4.10), где предполагается, что примерно 85% нагрузки на фундамент воспринимают сваи и примерно 15% приходится на плиту. Все здания и сооружения рассчитывают по второму предельному состоянию, т.е. на осадки. Если забивать или погружать сваи под все здание или сооружение, то сваи в середине поля будут не нужны и можно существенно сократить расход свай, если учесть, что сжимаемость под плитой ростверка в средней части поля повысится за счет невозможности расширения грунта, нагруженного вертикальной нагрузкой и работающего в замкнутом пространстве. Величина осадки здания будет меньшей.

Задачей изобретения является уменьшение числа свай, погружаемых при устройстве полей под все здание или сооружение.

Поставленная задача достигается тем, что в способе возведения свайно-плитного фундамента, включающем устройство свайного поля и плиты-ростверка, согласно изобретению сваи погружают по периметру фундамента, а плиту-ростверк выполняют из двух частей - внешней, имеющей уступы кверху, сразу опирающейся на сваи, и внутренней - с уступами книзу, которая опирается на внешнюю, при этом после достижения расчетной осадки внешнюю и внутреннюю части плиты-ростверка жестко объединяют, обеспечивая совместную работу свайно-плитного фундамента.

Новизна предложения заключается в том, что при устройстве комбинированных свайно-плитных фундаментов (КСП) сваи погружаются только по периметру фундамента и создают огражденное пространство, чтобы при перемещении внутренней плиты-ростверка не происходило расширение грунта в стороны. Модуль деформации за счет этого в огороженной части повышается.

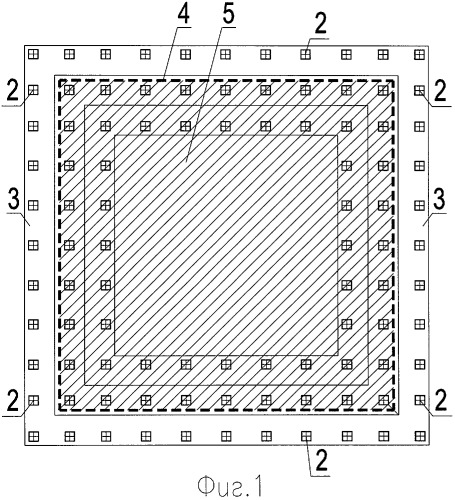

Сущность изобретения поясняется чертежом, где на фиг.1 представлен план фундамента, возводимого на первом этапе строительства, с показом заштрихованного контура проектируемого здания. На фиг.2 показано сечение свайно-плитного фундамента с частью надземной конструкции, где представлена суть стыковки отдельных частей свайно-плитного фундамента.

Последовательность способа возведения фундамента осуществляется следующим образом. Сначала подготавливают поверхность грунта 1 на разную глубину для устройства отдельных частей свайно-плитного фундамента. Затем по периметру фундамента погружают сваи 2 и возводят внешнюю часть 3 плиты-ростверка, имеющую выступы кверху, после чего на подготовленной поверхности грунта 1 возводят внутреннюю часть 4 плиты комбинированного свайно-плитного фундамента с уступами книзу, которая в период строительства должна претерпеть осадку, равную 1/2 осадки от допустимого значения для возводимого типа здания 5 (см. Табл. Е1, Приложение Е «Предельные деформации оснований» в СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений», с.120), объединившись при этом в процессе развития осадки с уступами внешней части 3 плиты. После этого будет работать комбинированный свайно-плитный фундамент. При достижении в процессе строительства внутренней частью 4 плиты осадки необходимо произвести объединение внешней 3 и внутренней 4 частей плиты-ростверка для обеспечения совместной работы конструкции. При этом грунт, находящийся внутри свайного контура, будет иметь измененные деформационные характеристики, что позволит снизить осадку единой свайно-плитной конструкции и, как следствие, уменьшить вертикальные перемещения всего возводимого сооружения.

Способ возведения свайно-плитного фундамента, включающий устройство свайного поля и плиты-ростверка, отличающийся тем, что сваи погружают по периметру фундамента, а плиту-ростверк выполняют из двух частей - внешней, имеющей уступы кверху, сразу опирающейся на сваи, и внутренней - с уступами книзу, которая опирается на внешнюю, при этом после достижения расчетной осадки внешнюю и внутреннюю части плиты-ростверка жестко объединяют, обеспечивая совместную работу свайно-плитного фундамента.
