Реферат

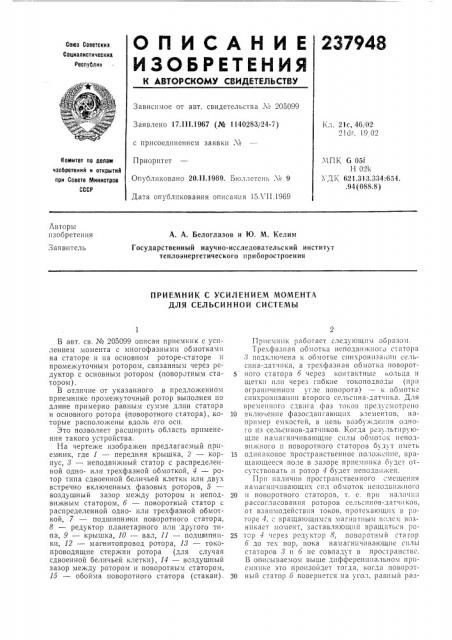

О П И С А Н И Е 237948

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 205099

Заявлено 17.III.1967 (№ 1140283/24-7) Кл. 21с, 46,02

21d-, 19,02 с присоединением заявки ¹,ЧПК 6 05f

Н 021

УДК 621.313.334:654, .94 (088.8) Приоритет

Опублтп овано 20.11.1969. Бюллетень ¹ 9

Дата опубликования описания 15. 3 П.1969

Комитет по делам чзобретений и открытиЯ при Совете Министров

СССР

Авторы изобретения

А. А. Белоглазов и Ю. М. Келим

Государственный научно-исследовательский институт теплоэнергетического приборостроения

Заявитель

ПРИЕМНИК С УСИЛЕНИЕМ МОМЕНТА

ДЛЯ СЕЛЬСИННОЙ СИСТЕМЫ

В акт. св. № 205099 описан приемник с усилением момента с многофазными обмотками на статоре и на основном роторе-статоре и промежуточным ротором, связанным через редуктор с основным ротором (поворотным статором).

В отличие от указанного,в предложенном приемнике промежуточный ротор выполнен по длине примерно равным сумме длин статора и основного ротора (поворотного статора), которые расположены вдоль его осп.

Это позволяет расширить область применения такого устройства.

На чертеже изображен предлагаемый приемник, где 1 — передняя крышка, 2 — корпус, 8 — неподви)кный статор с распределенной одно- или трехфазной обмоткой, 4 — ротор типа сдвоенной беличьей клетки или двух встречно включенных фазовых роторов, 5 воздушный зазор между ротором и HBïîäвижным статором, 6 — поворотный статор с распределенной одно- или трехфазной обмоткой, 7 — подшипники поворотного статора, 8 — редуктор планетарного или другого типа, 9 — крышка, 10 — Ba;I, 11 — подш1ипники, 12 — магнитопровод ротора, 18 — токопроводящие стержни ротора (для случая сдвоенной беличьей клетки), 14 — воздушный зазор между ротором и поворотным статором, 15 — обойма поворотного статора (стакан).

Приемник работает следу)ощим ооразом.

Трехфазпая обмотка неподвижного статора

8 подкгиочена к обмотке синхрониза ип1 сельсина-датчика, а трехфазиая обмотка поворот5 Hollo cTaropa 6 LIepea кol)TaI TH BIB кольца ii щетки или через гибкие токоподводы (при ограниченном угле поворога) — к обмотке синхронизашш второго ссльсина-датчика. Для

13ремеин010 сдвига фаз тоl .Ов пред" с)IOTi)cHO

10 включение фазосдвигающllx элементов, например емкостей, в цепь возбужде" ия одного из сельсинов-дaT иков. Когда рез.льтирующие иамагничивающие силы обмоток исподвижного и поворотного статоров будут иметь

15 одинаковое пространствсниос положение, вращающееся поле в зазоре приемника будет отсуTcTBOBBTb и ротор 4 будет неподв 1жен.

При наличии пространственного смещения намагии швающих сил обмоток иеиодг1ь)иного

20 и поворотного статоров, т. с. при Hàл31ч)ги рассогласования рОтОрОв ссльси130в-датчик013, от взаимодействия токов, протекающих B роторе 4, с вращающимся магнитным полем 1303никаст момент, заставляющий вращаться ро25 тор 4 чсрез редуктор 8, позоротный статор

6 до тех пор, пока намагничива1ощие силы статоров 8 и 6 не совпадуT в простраистьс.

В описываемом выше дифференциальном приемнике это произойдет тогда, когда поворот30 иый статор 6 повернется на угол, равный раз237948

Предмет изобретения

7 9. ф /5 71

Составитель В. Ратайко

Редактор Б. С. Наикииа Техрсд T. П. Курилко Корректор О. И. Попова

Заказ 1460,11 Тираж 480 Подписное

ЦНИИПИ Комитета по делам пзсбретешш и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ности или сумме углов поворота роторов сельсинов-датчиков.

Сдвоенная беличья клетка может, в частности, иметь следующую конструкцию: стеряни обеих беличьих клеток выполняются общими, сред41ие и крайние кольца клеток — из токопроводящего материала. Как указано было выше, вместо сдвоенной беличьей клетки могут быть применены два ротора с фазнымп обмотками, включенными встречно.

Приемник с усилением момента для сельсинной системы по авт. св. № 205099, отлича ощийся тем, что, с целью расширения области применения,,промежуточный ротор выполнен по длине примерно равным сумме длин статора и основного ротора (поворотного статора), которые располохкены вдоль его оси.
