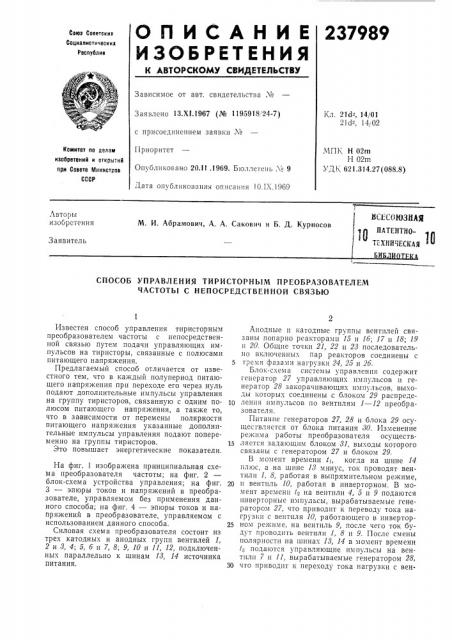

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

237989

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 13.Х!.1967 (№ 1195918 24-7) с присоединением заявки ¹

Приоритет

Опубликовано 20.It .1969. Бюллетень ¹ 9

Дата опубликования описания !0.IX.!969

Кл. 21d -, 14/01

2 I II -, 14102

МПЕ, Н 02m

Н 02m

УД К 621.314.27 (088.8) Комитет по долам изобретений и открытий при Совете Министров

СССР

ВС1-.С(1Н)ЗЯЯ пАтентлО- хникия

БИБ"

Авторы изобретения

М. И. Абрамович, A. A. Сакович ч Б. Д. Курносов

Заявитель

CH ОСОБ УПРАВЛ ЕН ИЯ ТИ P И СТОР Н Ъ1М П P ЕОБРАЗОВАТЕЛ ЕМ

ЧАСТОТЫ С НЕПОСРЕДСТВЕННОЙ СВЯЗЬЮ

Известен способ управления тиристорным преобразователем частоты с непосредственной связью путем подачи управляющих импульсов на тиристоры, связанные с полюсами питающего напряжения.

Предлагаемый способ отличается от известного тем, что в каждый полупериод питающего напряжения при переходе его через нуль подают дополнительные импульсы управления на группу тиристоров, связанную с одним полюсом питающего напряжения, а также то, что в зависимости от перемены полярности питающего напряжения указанные дополнительные импульсы управления подают попеременно на группы тиристоров.

Это повышает энергетические показатели.

На фиг. 1 изображена принципиальная схема преобразователя частоты; на фиг. 2— блок-схема устройства управления; на фиг.

3 — эпюры токов и напряжений в преобразователе, управляемом без применения данного способа; на фиг. 4 — эпюры токов и напряжений в преобразователе, управляемом с использованием данного способа.

Силовая схема преобразователя состоит из трех катодных и анодных групп вентилей 1, 2и8,4;5, би 7,8;9,10и11,12, подключенных параллельно к шинам 18, 14 источника питания.

Анодные и катодные группы вентилей связаны попарно реакторами 15 и 1б; 17 и 18; 19 и 20. Общие точки 21, 22 и 28 последовательно включенных пар реакторов соединены с

s тремя фазами нагрузки 24, 25 и 2б.

Блок-схема системы управления содержит генератор 27 управляющих импульсов и генератор 28 закорачивающих импульсов, выходы которых соединены с блоком 29 распреде10 ления импульсов по вентилям 1 — 12 преобразователя.

Питание генераторов 27, 28 и блока 29 осуществляется от блока питания 80. Изменение режима работы преобразователя осуществ13 ляется задающим блоком 81, выходы которого связаны с генератором 27 и блоком 29.

В момент времени tI, когда на шине 14 плюс, а на шине 18 минус, ток проводят вентили 1, 8, работая в выпрямительном режиме, 2Q и вентиль 10, работая в инверторном. В момент времени t на вентили 4, 5 и 9 подаются инверторные импульсы, вырабатываемые генератором 27, что приводит к переводу тока нагрузки с вентиля 10, работающего в инвертор25 ном режиме, на вентиль 9, после чего ток будут проводить вентили 1, 8 и 9. После смены полярности на шинах 18, 14 в момент времени подаются управляющие импульсы на вентили 7 и 11, вырабатываемые генератором 28, 30 что приводит к переходу тока нагрузки с вен237989 тиля 8 на вентиль 7. При этом нагрузка от сети отключается, и, следовательно, возврата в сеть реактивной мощности, запасенной в индуктивностях нагрузки, не происходит. Ток в нагрузке при этом не прерывается, поддерживаясь за счет э.д.с. самоиндукции, и замыкается через вентили 1, 7, 9 и общую шину 14.

Вентиль 11, хотя и не проводит тока нагрузки, но после подачи на него управляющего импульса остается открытым за счет тока, протекающего под действием э.д.с. самоиндукции реактора 19, наводимой спадающим током нагрузки. Ток этот замыкается в контуре, состоящем из реакторов 19 и 20, вентилей 9 и 11 и общей шины 14, В момент времени 4 выпрямительный импульс, вырабатываемый генератором 27 с требуемым углом регулирования, подается на вентиль 2. При этом ток нагрузки переходит с вентиля 1 на вентиль 2, что обеспечивает вновь подключение нагрузки к шинам источника питания, через вентили

2, 7 и 9 до момента времени t;, когда ток нагрузки перейдет с вентиля 9 на открытый вентиль 11, а вентиль 9 закроется.

В момент времени 16 на вентили 8, б и 10 подаются инверторные импульсы, вырабатываемые генератором 27, но так как вентили 2, 7 и 11 проводят ток нагрузки, работая в выпрямительном режиме, то подача инверторного импульса на вентили 8, б и 10 не изменяет направления протекания рабочего тока. Затем при новой смене полярности, когда на шине

14 будет плюс, а на шине 18 минус, на вентили 1 и 5 подаются выпрямительные импульсы, вырабатываемые генератором 28 (момент времени f,). Ток нагрузки переходит с вентиля 2 на вентиль 1, вентиль 7 будет продолжать проводить ток, работая в инверторном режиме, вентиль 5 откроется и будет поддерживаться в открытом состоянии под действием тока, создаваемого э.д.с. самоиндукции реактора 18. При этом нагрузка вновь отключается от сети, а ее ток замыкается через вентили 1, 7 и 11 и общую шину 14 до момента времени 1, когда будет подан управляющий

1о выпрямительный импульс, вырабатываемый генератором 27, на вентиль 12 с требуемым углом р е гул ир ов ания.

При этом три фазы 24, 25 и 2б нагрузки вновь подключаются к сети, и ток нагрузки

15 протекает через вентили 1, 7 и 12. Аналогично осуществляется подача управляющих импульсов на вентили схемы и в последующие полупериоды питающего напряжения, обеспечивая в начальной части полупериода под2о ключение нагрузки к общей шине источника с последующим подключением к сети при угле, равном требуемому углу регулирования.

25 Предмет изобретения

Способ управления тиристорным преобразователем частоты с непосредственной связью путем подачи управляющих импульсов на тиЗО ристоры, соединенные с полюсами сети, отличающийся тем, что, с целью повышения энергетических показателей, в каждый полупериод питающего напряжения при .переходе его через нуль подают дополнительные импульсы

З5 управления на группу тиристоров, соединенную с одним полюсом сети.
