Эмаль на основе сополимера трифторхлорэтилена и винилиденфторида

Эмаль на основе сополимера трифторхлорэтилена и винилиденфторида

Иллюстрации

Показать все

Реферат



I о!с: !! .з г !.. т . j(1: н.

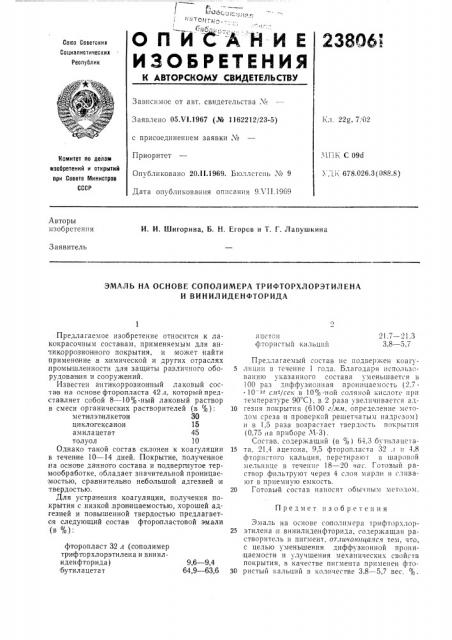

ОПЙСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Л"

Кл, 22@, 7, 02

Заявлено 05Х1.1967 (№ 1162212! 23-5) с присоединением заявки М. 1ПК С 09с1

У, j,), 678.026.3(088.8) Приоритет

Опубликовано 20.!!.1969. Бюллетень Хо 9

Дата опубликования описания 9дт11.1969

Комитет по делам изобретений и открытий ари Совете Министров

СССР

Авторы изобретения

И. И. Шигорина, Б. H. Егорсв и T. Г. Лапушкина

Заявитель

ЭМАЛЬ НА ОСНОВЕ СОПОЛИМЕРА ТРИФТОРХЛОРЭТИЛЕНА

И ВИНИЛИДЕНФТОРИДА

21,7 — 21,3

3,8 вЂ,7 ацетон фтористый h3льций

Предмет изобретения фторопласт 32 л (сополимер три!фторхлорэтилена и винилиденф тор!ида) бутилацетат

9,6 — 9,4

64,9 — 63,6

Предлагаемое изобретение относится,к лакокрасочным соста!вам, применяемым для антикоррозион!ного покрытия, и может найти применение,B химической и других отраслях ,промышленности для защиты различного оборудован ия и сооружений.

Известен антикоррозионный лаковый состав на основе фторопласта 42л, который представляет собой 8 — 10% -ный лаковый раствор в смеси органических растворителей (в %): мети<лэтилкетон 30 циклогексанон 15 амилацетат 45 толу ол 10

Однако такой состав склонен к коагуляции в течение 10 — 14 дней. Покрытие, полученное на основе данного состава и подвергнутое термообработке, обладает значительной проницаемостью, сравнительно небольшой адгезией IH твердостью.

Для устранения коагуляции, получения по.крытия с,низкой,про!ницаемостью, хорошей адгезией:и повышенной твердостью предлагается следующий состав фторопластовой эмали (В %):

Предлагаемый состав не подвержен коагу5 ляции в течение 1 года. Благодаря использованию указанного состава уменьшается в

100 раз диффузионная проницаемость (2,7

° 10 т- слт- /сск в 10%- ной соляной кислоте прн температуре 90 С), в 2 раза увеличивается ад10 гезия покрытия (6100 г/лм, определение методом среза и проверкой решетчатым надрезом) и в 1,5 раза возрастает твердость покрытия (0,75 на приборе М-З).

Состав. содержащий (в % ) 64,3 бутилацста15 та, 21,4 ацетона, 9,5 фторопласта 32 .i и 4,8 фтористого кальция, перетираю г в шаровой мельнице в течение 18 — 20 «ас. Готовый ðàствор фильтруют через 4 слоя марли и сливают в приемную емкость.

20 Готовый состав наносят обычным мето том.

Эмаль на основе сополнмера трпфторхлор25 этилена л винилиденфторида, содержащая растворитель и пигмент, от.тича!ощаяся тем, что, с целью уменьшения диффузионной прони цаемости и улучшения механических свойств покрытия, в качестве пигмента применен фто30 ристый кальций в количестве 3,8 — 5,7 вес,
