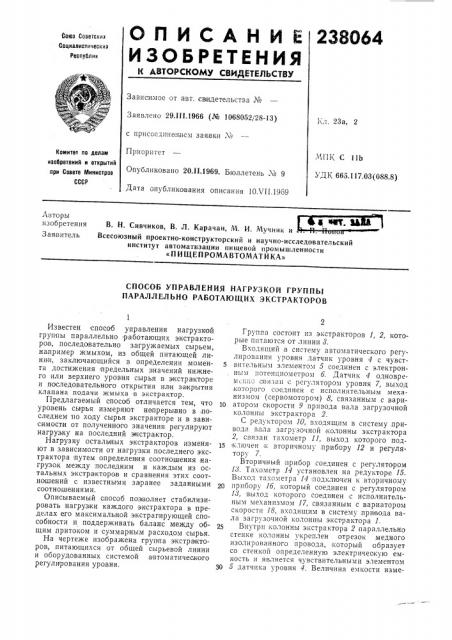

О П И С А Н И Е 238Î64

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Социалистических

Республик

Зависимое от авт. саидетельства №

Заявлено 29Л1!.1966 (Л" 1068052/28-13) Кл. 23а, 2 с присоедпнесвием заявки №

Приоритет

Опубликовано 20Л1.1969. Бюллетень № 9

Дата опубликования описания 10Х11.1969

МПК С 11b

УДК 66э.117.03(088.8) Комитет по делам изооретеиий и открытий при Совете Министров

СССР

4 ЮТ.

В. Н. Сивчиков, В. Л. Карачаи, М. И. Мучник и

Всесоюзный проектно-конструкторский и научно-исследовательский институт автоматизации пищевой промышленности

«П ИЩЕПРОМАВТОМАТИКА»

Авторы изобретения

Заявитель

СПОСОБ УПРАВЛЕНИЯ НАГРУЗКОЙ ГРУППЫ

ПАРАЛЛЕЛЬНО РАБОТАЮЩИХ ЭКСТРАКТОРОВ

Известен способ управления нагрузкой группы параллельно работающих экстракторов, последо вательно загружаемых сырьем, например жмыхом, из общей питающей линии, заключающийся в определении момента достижения предельных значений нижнего или верхнего уровня сырья в экстра кторе и последовательного открытия ил и закрытия клапана подачи жмыха в экстрактор.

Предлагаемый способ отличается тем, что уровень сырья измеряют непрерывно в последнем по ходу сырья экстракторе и в зависимости от полученного значения регулируют нагрузку на последний зкстрактор.

Нагрузку остальных экстракторов изменяют в зависимости от нагрузки последнего экстрактора путем определения соотношения нагрузок между последним и каждым из остальных экстра кторов и сравнения этих соотношений с известными за ранее заданными соотношениями.

Описываемый способ позволяет стабилизировать нагрузочки каждого экстрактора в пределах его максимальной экстрагирующей способности и поддерживать баланс между общим,притоком и суммарным расходом сырья.

На чертеже изображена группа экстра кторов, питающихся от общей сырьевой линии и оборудованных системой автоматического регулирования уровня.

Группа состоит из экстракторов 1, 2, которые питаются от линии 8.

Входящий в систему автоматического регулирования уровня датчик уровня 4 с чу вст5 вительным элементом 5 соединен с электрон. ным потенцпометром 6. Датчик 4 одновременно связан с регулятором уровня 7, выход которого соединен с исполнительным механизмом (сервомотором) 8, связанным с вари1р атором скорости 9 привода вала загрузочной колонны экстрактора 2.

С редуктором 10, входящим в систему привода вала загрузочной колонны экстракгора

2, сзязан тахометр 11, выход которого подIs ключен к вторичному прибору 12 и регулятору 7.

Вторичный прибор соединен с регулятором

18. Тахометр 14 установлен на редукторе 15.

Выход тахометра 14 подключен к вторичному

20 прибору 16, который соединен с регулятором

18, выход которого соединен с исполнительным механизмом 17, связанным с вариатором скорости 18, входящим в систему привода вала загрузочной колонны эксграктора 1.

25 Внутри .колонны экстрактора 2 параллельно стенке колонны укреплен отрезок медного изолированного провода, который образует со стенкой определенную электрическую емкость и является чувствительными элементом

80 5 датчика уровня 4. Величина емкости изме238064

55 няется в зависимости от степени засыпки чувствительного элемента жмыхом и измеряется с помощью ВЧ-генератора, смонтированного в корпусе датчика 4.

Таким образом, в колонне последнего по ходу сырья экстрактора (в,данном случае экстрактора 2) непрерывно измеряют уровень жмыха.

На выходе датчика 4 формируется э.д.с. постоянного тока, за висяшая от уровня жмыха, которая измеряется электронным автоматическим потенциометром 6, шкала которого проградуирована непосредственно,в единицах уровня, Потенциометр снабжен трехпозиционным контактным устройством, при помоши которого ситнализируются крайние значения уровня и производится автоматическое отключение электродвигателя привода вала загрузочной колонны при нижнем а варийном значении уровня.

Одновременно э.д.с. датчика уровня подается на вход, электронноге регулятора 7 системы автоматического регулирования уровня.

С помощью тахометра 11, связанного с одним из,валов редуктора 10 привода вала загрузочной колонны, измеряют нагрузку (производительность) экстрактора 2, которая пропорц иональна скорости врашения вала его загрузочной колонны, Указанный тахометр,имеет вторичный прибор — электронный самопи шуший потенциометр 12, шкала которого проградуирована в единицах производительности экстрактора.

С выхода тахометра снимается э.д.с., пропорциональная,производительности, и подается на другой вход электронного регулятора 7, в котором:происходит непрерывное сра внение э.д,с., снимаемой с датчика уровня, и э.д.с., снимаемой с тахометра,,которая пропорциональна производительности экстрактора.

В случае соответствия заданного значвния уровня заданному значению производительности экстрактора обе э.д.с. равны и система находится в равновесиями. При повышении уровня жмыха э.д.с., поступающая с датчика уровня, увеличивается, измерительная схема регулятора разбалансируется и напряжение небаланса усиливается электронным усилителем регулятора. Это пр иводит к срабатыванию одного из его .выходных реле, которое включает сервомотор 8, воздействующий на,вариатор окорости вала загрузочной колонны в сторону увеличения скорости враше ния вала колонны.

У величение скорости вращения вала при водит к увеличению выходного э.д.с. тахометра, которая, будучи подведенной к входу регулятора, уменьшает степень разбаланса. От5

35 ключение сервомотора произойдет в момент равенства обеих э.д.с. Та ким образом, система придет к новому равновесию, где увеличенный уровень жмыха скомпенсируется увеличенной скоростью вращения вала загрузочной колонны.

Автоматическое распределение нагрузки между:параллельно работающими экстракторами происходит следующим образом.

Выход тахометра 11 подключен та кже к входу электронного регулятора соотношений

18. К другому его входу подключен выход тахометра 14, измеряющего скорость врашения вала загрузочной колонны (производительность) экстрактора 1.

В регуляторе сравниваются в заданном соотношении э.д.с., снимаемые с обоих тахометров. Значение коэффициента соотношений устанавливается имеющимся в регуляторе задатчиком соотношений.

В случае равенства соотношений производительности экстракторов заданному значению система находится ia равновесии.

При изменении производительности экстрактора 2 (который является ведущим и Вроизводителыность которого изменяется в за висимости от уровня жмыха) баланс э.д.с. нарушается и в регуляторе, происходит аналогичный описанному процеос усиления разбаланса, приводящий к отработке сервомотора 17, воздействующего на вариатор 18 до тех пор, пока скорость вращения вала экспрактора 1, а следовательно, и,производительность установятся в заданном соотношении с производительностью экстрактора 2.

Предмет изобретения

Способ управления нагрузкой труппы параллельно работающих экстракторов, последовательно загружаемых, сырьем, например жмыхом, из общей питающей .пинии, заключаюшийся в измерении уровня сырья,в экстракторе, отличающийся тем, что, с целью стабилиза ции нагрузки, каждого экстра ктора в пределах его максимальной экстрагируюшей способности и поддержания баланса между общим притоком и суммарным расходом сырья, измерение уровня жмыха производят непрерывно в последнем по ходу сырья в экстракторе и в зависимости от получаемого значения уровня регулируют его нагрузочку, при этом нагрузку остальных экстракторов изменяют ia зависимости от нагрузки последнего экстрактора путем определения соотношения нагрузок между последним и каждым из остальных экстракторов и сравнения этих соотношений с известными заранее заданными.
