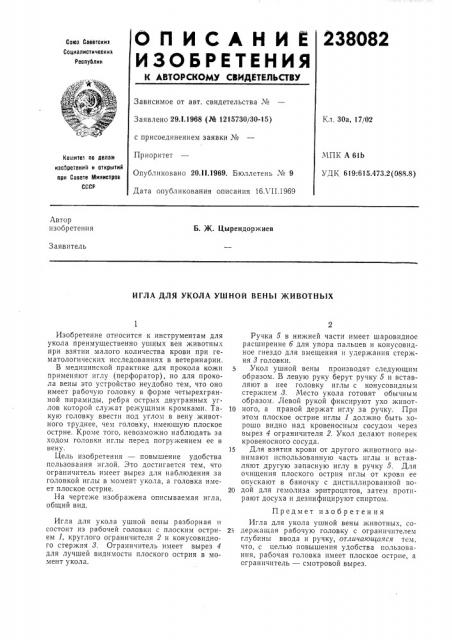

О П И С А Н И Е 238082

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическик

Республик

Зависимое от авт. свидетельства №

Кл. 30а, 17102

Заявлено 29.I.1968 (№ 1215730/30-15) с присоединением заявки №

Приоритет

Опубликовано 20.II.1969. Бюллетень № 9

Дата опубликования описания 16Л II.1969

МП1; А 61Ь

УДК 619:615.473.2(088.8) коюите по делам изобретений и открытий при Совете Мииистрое

СССР

Автор изобретения

Б. Ж. Цырендоржиев

Заявитель

ИГЛА ДЛЯ УКОЛА УШНОЙ ВЕНЪ| ЖИВОТНЪ|Х

Изобретение относится к инструментам для укола преимущественно ушных вен животных при взятии малого количества крови при гематологических исследованиях в ветеринарии.

B .медицинской практике для прокола кожи применяют иглу (перфоратор), но для прокола вены это устройство неудобно тем, что оно имеет рабочую головку в форме четырехгранной пирамиды, ребра острых двугранных углов которой служат режущими кромками. Такую головку ввести под углом в вену животного труднее, чем головку, имеющую плоское острие. Кроме того, невозможно наблюдать за ходом головки иглы перед погружением ее в вену.

Цель изобретения — повышение удобства пользования иглой. Это достигается тем, что ограничитель имеет вырез для наблюдения за головкой иглы в момент укола, а головка имеет плоское острие.

На чертеже изображена описываемая игла, общий вид.

Игла для укола ушной вены разборная и состоит из рабочей головки с плоским острием 1, круглого ограничителя 2 и конусовидного стержня 8. Ограничитель имеет вырез 4 для лучшей видимости плоского острия в момент укола.

Ручка 5 в нижней части имеет шаровидное расширение б для упора пальцев и конусовидное гнездо для вмещения и удержания стержня 8 головки.

Укол ушной вены производят следующим образом. В левую руку берут ручку 5 и вставляют в нее головку иглы с конусовидным стержнем 8. Место укола готовят обычным образом. Левой рукой фиксируют ухо живот10 ного, а правой держат иглу за ручку. При этом плоское острие иглы 1 должно быть хорошо видно над кровеносным сосудом через вырез 4 ограничителя 2. Укол делают поперек кровеносного сосуда.

1б Для взятия крови от другого животного вынимают использованную часть иглы и вставляют другую запасную иглу в ручку 5. Для очищения плоского острия иглы от крови ее огускают в баночку с дистиллированной во20 дой для гемолиза эритроцитов, затем протирают досуха и дезинфицируют спиртом.

Предмет изобретения

Игла для укола ушной вены животных, со21 держащая рабочую головку с ограничителем глубины ввода и ручку, отличающаяся тем, что, с целью повышечия удобства пользования, рабочая головка имеет плоское острие, а ограничитель — смотровой вырез.

238082

Редактор В. Сорокин

Заказ 1456i14 Тираж 480 Подписное

ЦНИИПИ 1(омитета по делам изобретений и открытий при Совете Министров СС Р

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Ссll) íoâà, 2

Составитель В. Тумакова

Техред Л. Я. Левина

1(орректоры: В, Петрова и А. Николаева
