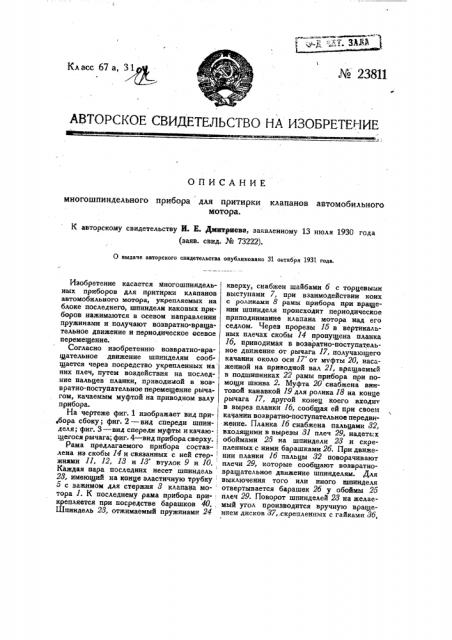

И 23811

Класс 67 а, 31

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ многошпиндельного прибора для притирки клапанов автомобильного мотора.

К авторскому свидетельству И. Е. Дмитриева, заявленному 13 июля 1930 года (заяв. свид. № 73222).

О выдаче авторского свидетельства опубликовано 31 октября 1931 года.

Изобретение касается многошпиндельных приборов для притирки клапанов автомобильного мотора, укрепляемых на блоке последнего, шпиндели каковых приборов нажимаются в осевом направлении пружинами и получают возвратно-вращательное движение и периодическое осевое перемещение.

Согласно изобретению возвратно-вращательное движение шпинделям сообщается через посредство укрепленных иа них плеч, путем воздействия на последние пальцев планки, приводимой в возвратно-поступательное перемещение рычагом, качаемым муфтой на приводном валу прибора.

На чертеже фиг. 1 изображает вид приабора сбоку; фиг. 2 — вид спереди шпинделя; фиг. 3 — вид спереди муфты и качающегося рычага; фиг. 4 — вид притвора сверху.

Рама предлагаемого прибора составлена из скобы 14 и связанных с ней стержнями 11, 12, 18 и 13 втулок 9 и. 10.

Каждая пара последних несет шпиндель

28, имеющий на конце эластичную трубку

5 с зажимом для стержня 8 клапана мотора 1. К последнему рама прибора прикрепляется при посредстве барашков 40.

Шпиндель 28, отжимаемый пружинами 24! кверху, снабжен шайбами б с торцевыми выступами 7, при взаимодействии коих с роликами 8 рамы прибора при вращении шпинделя происходит периодическое приподнимание клапана мотора над его седлом. Через прорезы 15 в вертикальных плечах скобы 14 пропущена планка

1б, приводимая в возвратно-поступательное движение от рычага 17, получающего качания около оси 17 от муфты 20, насаженной на приводной вал 21, вращаемый в подшипниках 22 рамы прибора при помощи шкива 2. Муфта 20 снабжена винтовой канавкой 19 для ролика 18 на конце рычага 17, другой конец коего входит в вырез планки 1á, сообщая ей при своем

i качании возвратно-поступательное передви жение. Планка 1б снабжена пальцами 32, входящими в вырезы 31 плеч 29, надеть:х обоймами 25 на шпиндели 28 и скрепленных с ними барашками 2б. При движении планки 1б пальцы 82 поворачивают плечи 29, которые сообщают возвратновращательное движение шпинделям. Для

: выключения того или иного шпинделя

: отвертывается барашек 26 у обоймы 25 плеч 29. Поворот шпинделей 23 на желае, мый угол производится вручную вращением дисков 37,.скрепленных с гайками Зб,
