Система машин для обработки банкнот, машина для обработки банкнот и способ ее эксплуатации

Система машин для обработки банкнот, машина для обработки банкнот и способ ее эксплуатации

Иллюстрации

Показать все

Реферат

Изобретение относится к системе машин для обработки банкнот, к машине для обработки банкнот и к способу ее эксплуатации.

Машины для обработки банкнот применяются для проверки свойств банкнот, таких как подлинность, состояние, тип банкноты и т.д. В зависимости от результата проверки банкноты могут быть, например, приняты, рассортированы, отправлены на хранение, уничтожены и т.д. Для обеспечения работы машин для обработки банкнот необходимо выполнить множество настроек, актуализировать или обновить данные и т.д. с целью обеспечить выполнение машиной для обработки банкнот требуемых видов обработки. Подобные настройки и данные выполняются и предоставляются либо при изготовлении машин для обработки банкнот, либо обслуживающим персоналом, который выполняет соответствующие настройки и предоставляет данные на месте установки машин для обработки банкнот в том случае, если необходимо внести какие-либо изменения.

Однако было установлено, что выполнение подобных настроек и предоставление актуальных данных связаны с очень высокими расходами, поскольку для выполнения каждой настройки и каждого предоставления актуальных данных на место установки машины для обработки банкнот должно выезжать обслуживающее лицо (мастер по обслуживанию и ремонту). Аналогичные проблемы возникают в том случае, когда в работе машин для обработки банкнот возникают ошибки или сбои. И в этих случаях должно приезжать обслуживающее лицо, способное устранить ошибки или сбои.

В основу настоящего изобретения была положена задача разработки такой системы машин для обработки банкнот, машины для обработки банкнот и способа ее эксплуатации, которые позволяли бы значительно сократить расходы, необходимые для эксплуатации машин для обработки банкнот.

Указанная задача решается согласно изобретению с помощью системы машин для обработки банкнот, а также с помощью машины для обработки банкнот и способа ее эксплуатации, охарактеризованных в независимых пунктах формулы изобретения.

При применении предлагаемой в изобретении системы машин для обработки банкнот, предлагаемой в изобретении машины для обработки банкнот и при осуществлении предлагаемого в изобретении способа ее эксплуатации между машинами для обработки банкнот и устройством централизованного обслуживания организован обмен данными, необходимыми для работы машин для обработки банкнот.

Такой обмен данными позволяет выполнять множество необходимых для обеспечения работы настроек из устройства централизованного обслуживания, не требуя посещения обслуживающим лицом места установки машины для обработки банкнот. Кроме того, из устройства централизованного обслуживания можно устранять ошибки или сбои в работе машин для обработки банкнот, если обрабатывать и анализировать данные, формируемые в машинах для обработки банкнот при их работе, чтобы на основе результатов анализа делать выводы о наличии тех или иных ошибок, сбоев или неисправностей.

Другие преимущества настоящего изобретения представлены в зависимых пунктах формулы изобретения, а также более подробно рассмотрены ниже на примере вариантов его осуществления со ссылкой на прилагаемые чертежи, на которых показано:

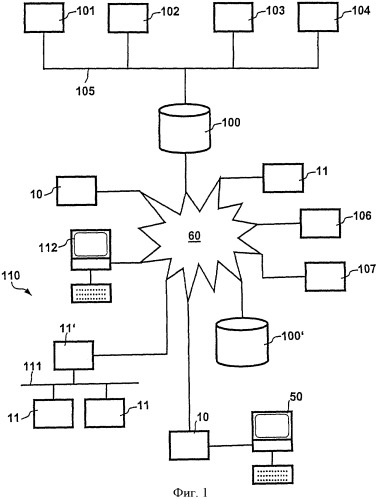

на фиг.1 - принципиальная схема системы машин для обработки банкнот, выполненной в одном из вариантов,

на фиг.2 - принципиальная схема машины для обработки банкнот, выполненной в первом варианте и подходящей для совершения платежей и приема банкнот, и

на фиг.3 - принципиальная схема машины для обработки банкнот, выполненной во втором варианте и подходящей для проверки и сортировки банкнот.

Структура системы

На фиг.1 показана принципиальная схема одного из вариантов системы машин для обработки банкнот, включающей устройство централизованного обслуживания.

Система может состоять из одной или нескольких машин 10, 11 для обработки банкнот, конструкция которых (машин) более подробно описана ниже. Через сеть 60, например, проводную и/или беспроводную телефонную сеть, локальную вычислительную сеть, сеть Интернет и т.д. машины 10, 11 для обработки банкнот соединены с устройством 100 централизованного обслуживания, состоящим, например, из памяти или банка данных, т.е. имеющим компьютер с носителем данных. Сеть 60 можно также реализовать в другом виде, например, в виде беспроводной сети или сети, обеспечивающей передачу данных по сети электроснабжения.

Конструкция машин для обработки банкнот

На фиг.2 показана принципиальная схема машины 10 для обработки банкнот, которая выполнена в первом варианте, подходит для совершения платежей и приема банкнот и может быть выполнена в виде автоматической кассы или автоматического кассового аппарата. Однако машина 10 для обработки банкнот может представлять собой составную часть торгового автомата.

Автоматическая касса 10 имеет загрузочный карман 1, в который укладываются принимаемые от плательщика или клиента, соответственно укладываемые оператором банкноты BN. Транспортировочная система 2 извлекает банкноты BN из загрузочного кармана 1 и транспортирует их через сенсорную систему 3. Сенсорная система 3 проверяет защитные признаки каждой отдельной банкноты, существенные, например, для определения подлинности банкноты, ее типа (вид валюты, номинал), состояния и т.п. Подобные защитные признаки можно определять, например, различными механическими, акустическими, оптическими, электрическими и/или магнитными датчиками. К известным признакам подлинности и методам защиты относятся, например, печатные краски, обладающие особыми оптическими и/или магнитными свойствами, металлические или магнитные защитные нити, использование неотбеленной бумаги для банкнот, запись информации в электрической схеме или в чипе и т.д. Тип банкноты определяется, например, по ее размерам, печатному рисунку, краскам и т.д., а состояние банкноты может быть определено, например, по оптическому внешнему виду (загрязнение). Сенсорная система 3 регистрирует эти защитные признаки и передает соответствующие им данные в управляющее устройство 4.

Управляющее устройство 4 сравнивает данные, характеризующие зарегистрированные защитные признаки, со сравнительными данными, позволяющими идентифицировать подлинные, соответственно поддельные и/или сомнительные (т.е. предположительно поддельные) банкноты, тип банкнот, их состояние и т.д. Сравнительные данные, а также необходимые для обеспечения работы автоматической кассы 10 программы представляют собой программное обеспечение и сохранены в управляющем устройстве 4, соответственно в соединенном с ним энергонезависимом запоминающем устройстве 5. Энергонезависимое запоминающее устройство 5 может представлять собой, например, электрически перепрограммируемое ПЗУ или флэш-память, жесткий диск и т.д. Кроме того, не показанное оперативное запоминающее устройство может быть соединено с управляющим устройством 4 и используется этим устройством для обеспечения функционирования программного обеспечения.

С учетом результатов проведенной управляющим устройством 4 проверки соответствующей банкноты приводятся в действие имеющиеся в транспортировочной системе 2 не показанные стрелки, чтобы обеспечить выклад, например, поддельных и/или сомнительных банкнот BF в накопительный карман 8, а банкноты ВА, идентифицированные как подлинные, могут быть выложены для хранения еще в один карман 9, например, в кассету. Банкноты BR, которые не удалось распознать или обработать по иным причинам, например, вследствие прерывания процесса платежа плательщиком, транспортируются и выкладываются в карман 7 возврата банкнот.

С управляющим устройством 4 соединено устройство 12 ввода-вывода, предоставляющее клиенту или плательщику возможность управлять автоматической кассой 10 и выбирать, например, определенные режимы работы, соответственно режим информирования плательщика о ходе процесса обработки проводимого платежа. Устройство 12 ввода-вывода обычно имеет клавиатуру и дисплей, но может также иметь сенсорный экран (сенсорный дисплей) или указанные средства в любом ином сочетании. Кроме того, устройство 12 ввода-вывода может быть оснащено печатающим устройством. Кроме того, устройство 12 ввода-вывода может также иметь устройство 13 идентификации, например, устройство считывания информации с чип-карты или карты 14 с магнитной полоской. Путем введения своей личной карты 14 плательщик может инициировать процесс своей идентификации автоматической кассой 10 и ввести команду на внесение на его (плательщика) счет суммы, соответствующей суммарной стоимости принятых от него банкнот.

Через интерфейс 6, предусмотренный в автоматической кассе 10 и соединенный с управляющим устройством 4, соответственно с энергонезависимым запоминающим устройством 5, сохраненное программное обеспечение и/или сохраненные сравнительные данные, и/или иные данные можно полностью или частично заменять и/или расширять за счет дополнительных компонентов, и/или обмениваться этим программным обеспечением и/или сохраненными сравнительными данными, и/или иными данными через показанную на фиг.1 сеть 60, например, с устройством 100 централизованного обслуживания или можно обеспечивать связь. Интерфейс 6 может представлять собой, например, модем, сетевой интерфейс, интерфейс для подсоединения к сети Интернет и т.д.

На фиг.3 показана принципиальная схема машины 11 для обработки банкнот, выполненной во втором варианте и подходящей для проверки и сортировки банкнот.

Машина 11 для обработки банкнот имеет загрузочный карман 20 для приема подлежащих обработке банкнот BN, в который входит узел 22 поштучного отделения банкнот от стопки. Узел 22 захватывает по одной из подлежащих обработке банкнот BN и передает отдельную банкноту в транспортировочную систему 23, транспортирующую отдельную банкноту через сенсорную систему 30. Сенсорная система 30 проверяет у каждой отдельной банкноты наличие защитных признаков, существенных, например, для определения подлинности банкноты, ее типа (вид валюты, номинал), состояния и т.п. Подобные защитные признаки можно определять, например, различными механическими, акустическими, оптическими, электрическими и/или магнитными датчиками. К известным признакам подлинности и методам защиты относятся, например, печатные краски, обладающие особыми оптическими и/или магнитными свойствами, металлические или магнитные защитные нити, использование неотбеленной бумаги для банкнот, запись информации в электрической схеме или в чипе и т.д. Тип банкноты определяется, например, по ее размерам, печатному рисунку, краскам и т.д., а состояние банкноты может быть определено, например, по оптическому внешнему виду (загрязнение). Сенсорная система 30 регистрирует эти защитные признаки и передает соответствующие им данные в управляющее устройство 40.

Управляющее устройство 40 сравнивает данные, характеризующие зарегистрированные защитные признаки, со сравнительными данными, позволяющими идентифицировать подлинные, соответственно поддельные и/или сомнительные банкноты, тип банкнот, их состояние и т.д. Сравнительные данные, а также необходимые для обеспечения работы машины 10 для обработки банкнот программы представляют собой программное обеспечение и сохранены в управляющем устройстве 40, соответственно в соединенном с ним энергонезависимом запоминающем устройстве 41. Энергонезависимое запоминающее устройство 41 может представлять собой, например, электрически перепрограммируемое ПЗУ, флэш-память или жесткий диск и т.д. Кроме того, не показанное оперативное запоминающее устройство может быть соединено с управляющим устройством 40 и используется этим устройством для обеспечения функционирования программного обеспечения.

С учетом результатов проведенной управляющим устройством 40 проверки соответствующей банкноты приводятся в действие имеющиеся в транспортировочной системе 23 стрелки 24, 26, чтобы обеспечить выклад, например, поддельных и/или сомнительных банкнот в карман 25 выклада, а банкноты, идентифицированные как годные, могут быть выложены в другой карман 27 выклада. Кроме того, транспортировочную систему 23 можно "нарастить", чтобы обеспечить возможность подавать банкноты на дополнительную обработку 28, например, в дополнительные карманы выклада, в сейф или в кассеты, в которых банкноты можно надежно хранить и транспортировать, в систему измельчения (шреддер) и т.д.

С управляющим устройством 40 соединено устройство 45 ввода-вывода, предоставляющее оператору возможность управлять машиной 11 для обработки банкнот и выбирать, например, определенные режимы работы, соответственно информирующее оператора о ходе процесса обработки банкнот BN. Для этой цели устройство ввода-вывода может иметь клавиатуру и дисплей. Равным образом возможно применение сенсорного экрана (сенсорного дисплея) или указанных средств в любом другом сочетании. Кроме того, можно предусмотреть печатающее устройство с целью обеспечить, например, печатание расчетных данных банкнот, обработанных машиной 11. Кроме того, устройство 45 ввода-вывода может иметь устройство считывания, пригодное для считывания информации с карты с магнитной полоской или с чипом. Подобные карты можно применять, например, для идентификации оператора машиной 11 для обработки банкнот, например, для указания определенного счета, на который следует перевести сумму, соответствующую суммарной стоимости обработанных банкнот. Можно также предусмотреть дополнительное введение оператором секретного пароля для обеспечения возможности его идентификации.

Кроме того, имеется интерфейс 42, позволяющий через показанную на фиг.1 сеть 60 поддерживать связь с управляющим устройством 40, соответственно полностью или частично заменять и/или расширять за счет дополнительных блоков сохраненные в энергонезависимом запоминающем устройстве 41 программное обеспечение и/или сравнительные данные, и/или иные данные, и/или считывать их через интерфейс 42. Для достижения этой цели в качестве интерфейса 42 можно использовать, например, модем, сетевой интерфейс, интерфейс для подсоединения к сети Интернет и т.д.

Согласно еще одной модификации описанных вариантов выполнения машин 10, 11 для обработки банкнот можно предусмотреть соединение управляющего устройства 4, 40, энергонезависимого запоминающего устройства 5, 41, сенсорной системы 3, 30 и т.д. одной или несколькими информационными шинами, а не непосредственно друг с другом, как это описано выше.

Следующую модификацию описанных вариантов можно получить, если для сенсорной системы 3, 30 предусмотреть применение такого отдельного управляющего устройства и/или отдельного энергонезависимого запоминающего устройства, которое проводит проверку банкнот и передает результат проверки банкнот в управляющее устройство 4, 40, чтобы обеспечить ему возможность описанным выше путем управлять машиной 10, 11 для обработки банкнот. В этом случае можно предусмотреть отдельную поставку и загрузку программного обеспечения и/или данных для управляющего устройства 4, 40 и отдельное управляющее устройство сенсорной системы 3, 30. Равным образом можно поставлять и загружать программное обеспечение и/или данные для обоих управляющих устройств вместе.

Равным образом очевидно, что банкноты BN можно транспортировать вдоль их длинных или коротких кромок в транспортировочной системе 2, 23 при их обработке в машинах 10, 11 для обработки банкнот. В зависимости от конструкции транспортировочной системы 2, 23 необходимо предоставлять для использования, например, соответствующие сравнительные данные, поскольку сравнительные данные зависят от направления транспортировки банкнот.

Структура системы машин для обработки банкнот

Показанная на фиг.1 система, в состав которой входят машины 10, 11 для обработки банкнот, сеть 60 и устройство 100 централизованного обслуживания, может иметь множество описанных машин 10, 11 для обработки банкнот, а также других машин для обработки банкнот. Кроме того, определенные компоненты или блоки машин 10, 11 для обработки банкнот могут быть также напрямую соединены с устройством 100 централизованного обслуживания, например, сенсорная система 3, 30 может быть напрямую соединена с собственным управляющим устройством.

Пример 1

Как показано на примере машины 10 для обработки банкнот, она может быть соединена с компьютером 50, который используется оператором или обслуживающим лицом для запуска и/или управления процессами, осуществляемыми между машиной 10 для обработки банкнот и устройством 100 централизованного обслуживания. Существует также возможность отказаться от использования компьютера 50, вместо которого обслуживающее лицо может использовать устройство 12 ввода-вывода. В этом случае можно предусмотреть идентификацию обслуживающего лица с помощью специальной карты 14. При использовании компьютера 50 его связь с сетью 60 можно устанавливать через интерфейс компьютера 50, например, можно устанавливать беспроводную связь через глобальную систему мобильной связи (GSM) или универсальную мобильную телекоммуникационную систему (UMTS). В этом случае отпадает необходимость в интерфейсе 6 машины 10 для обработки банкнот.

Пример 2

Машины 10, 11 для обработки банкнот могут соединяться по отдельности через сеть 60 с устройством 100 централизованного обслуживания, однако можно также соединять с устройством 100 централизованного обслуживания несколько машин 11, соединенных друг с другом напрямую или информационной шиной либо через локальную сеть 111, через машину 11' для обработки банкнот и сеть 60. При этом подсоединенная через сеть 60 машина 11' для обработки банкнот осуществляет обмен данными, соответственно поддерживает связь с устройством 100 централизованного обслуживания. Имеющиеся в устройстве 100 централизованного обслуживания данные и/или программное обеспечение предоставляются через локальную сеть 111 другим машинам 11 для обработки банкнот. Аналогичным образом имеющиеся в других машинах 11 для обработки банкнот данные и/или программное обеспечение передаются через локальную сеть 111 машине 11' для обработки банкнот, чтобы она могла передать данные и/или программное обеспечение далее в устройство 100 централизованного обслуживания. При соединении машин 11 для обработки банкнот напрямую друг с другом можно предусмотреть выполнение соединения каскадного типа. Таким путем обеспечивается особо быстрая передача данных и/или программного обеспечения, поскольку их передача в каскаде может осуществляться лавинообразно. Локальная сеть 111 может быть также выполнена в виде беспроводной сети или сети, передающей данные по сети электроснабжения.

Машины 11, 11' для обработки банкнот могут относиться к определенному эксплуатирующему предприятию 110, например, определенному банку, инкассаторскому транспортному предприятию и т.д. Для контроля функционирования отдельных машин 11, 11' для обработки банкнот эксплуатирующее предприятие 110 может иметь контрольное устройство 112, например, компьютер. Компьютер 112 соединен через соответствующий интерфейс с сетью 60 и с устройством 100 централизованного обслуживания. Тем самым предприятие 110 может использовать компьютер 112 также для обеспечения обмена данными и/или программным обеспечением между устройством 100 централизованного обслуживания и машинами 11', 11 для обработки банкнот. Равным образом компьютер 112 можно соединять напрямую с локальной сетью 111 или с отдельными машинами 11, 11' для обработки банкнот.

Очевидно, что предприятие 110 может эксплуатировать различные машины 10, 11 для обработки банкнот, соединенные описанным выше путем через одну единственную машину 11' для обработки банкнот и сеть 60 с устройством 100 централизованного обслуживания. Равным образом отдельные машины 10, 11 для обработки банкнот, находящиеся у эксплуатирующего предприятия 110, могут напрямую соединяться через сеть 60 с устройством 100 централизованного обслуживания. Локальную сеть 111 можно также соединять с сетью 60 через соответствующий интерфейс.

Устройство централизованного обслуживания

Устройство 100 централизованного обслуживания принимает и обрабатывает данные и запросы машин 10, 11 для обработки банкнот и эксплуатирующих предприятий 110. Устройство 100 централизованного обслуживания может инициировать выполнение операций, например, передачи программного обеспечения.

К данным и/или программному обеспечению, имеющимся в устройстве 100 централизованного обслуживания, может иметь доступ ряд учреждений или отделений 101-104 через соответствующее соединение 105, например, через локальную вычислительную сеть, соответственно отделения 101-104 предоставляют данные и/или программное обеспечение. Вместо доступа через локальную сеть 105 отделения 101-104 могут быть также соединены с устройством 100 централизованного обслуживания через сеть 60.

Пример 3

Под отделением 101 может пониматься, например, отделение 101 разработок, которое принадлежит изготовителю машин 10, 11 для обработки банкнот, разрабатывает и выпускает, например, программное обеспечение, необходимое для обеспечения работы машин 10, 11 для обработки банкнот, передаваемое и записываемое в памяти устройства 100 централизованного обслуживания.

Пример 4

Кроме того, через локальную сеть 105 с устройством 100 централизованного обслуживания может быть соединено отделение 102 адаптации сравнительных данных. В отделении 102 адаптации сравнительных данных формируются и после этого сохраняются в памяти устройства 100 централизованного обслуживания сравнительные данные для банкнот BN, подлежащих обработке машинами 10, 11. С этой целью проверяют подлежащие обработке банкноты, относящиеся к различным видам валют, и для каждого номинала каждого вида валюты формируют соответствующие сравнительные данные. При этом можно учитывать, например, обнаруживаемые в процессе обработки подделки.

Пример 5

Равным образом можно предусмотреть экспертное отделение 103, предоставляющее устройству 100 централизованного обслуживания данные и/или программное обеспечение, необходимые при ремонте и/или обслуживании машин 10, 11 для обработки банкнот.

Пример 6

Кроме того, можно предусмотреть отделение 104 сбыта, предоставляющее информацию общего характера клиентам, будущим клиентам или предприятиям, эксплуатирующим машины 10, 11 для обработки банкнот. Так, например, отделение 104 сбыта может предоставлять сведения о ценах в устройство 100 централизованного обслуживания, при этом цены могут относиться также к данным и/или программному обеспечению, и/или к определенным сервисным услугам.

Очевидно, что отдельные отделения 101-104 могут предоставлять друг другу свои соответствующие данные, соответственно отдельные отделения 101-104 могут иметь доступ к данным любого другого отделения 101-104, сохраняемым в памяти устройства 100 централизованного обслуживания.

Равным образом очевидно, что отдельные отделения 101-104 могут также обрабатывать данные, полученные машинами 10, 11 для обработки банкнот и сохраненные в устройстве 100 централизованного обслуживания, с целью обеспечить выполнение своих соответствующих задач, например, разработку нового программного обеспечения при появлении ошибок или выставление счетов при передаче программного обеспечения отдельным машинам 10, 11 для обработки банкнот. Если для этого требуются дополнительные данные, формируемые машинами 10, 11 для обработки банкнот и отсутствующие в памяти устройства 100 централизованного обслуживания, то отделения 101-104 могут запросить соответствующие данные через устройство 100 централизованного обслуживания и сеть 60 у соответствующих машин 10, 11 для обработки банкнот.

Пример 7

Для разгрузки устройства 100 централизованного обслуживания можно предусмотреть подсоединение к сети 60 дополнительных устройств 100' централизованного обслуживания или, по меньшей мере, запоминающих устройств. Дополнительные устройства 100' централизованного обслуживания можно размещать, например, в различных странах и использовать для распределения, а тем самым и для снижения нагрузки на устройство 100 централизованного обслуживания в виде многочисленных запросов, получаемых от машин 10, 11 для обработки банкнот. Таким образом можно обеспечить более быструю обработку запросов. Кроме того, в соответствующих странах можно обеспечивать, например, связь на соответствующем государственном языке, благодаря чему такая связь не создает дополнительных затруднений для пользователей. Обычно предусматривают применение дополнительных устройств 100' централизованного обслуживания с запоминающими устройствами, соответствующими памяти устройства 100 централизованного обслуживания. В этом случае данные и/или программное обеспечение, сохраняемые в памяти устройства 100 централизованного обслуживания, передаются в определенные моменты времени в дополнительные устройства 100' централизованного обслуживания с целью актуализации или обновления их данных и/или программного обеспечения.

Пример 8

Через сеть 60 к данным и/или программному обеспечению, сохраненным в устройстве 100 централизованного обслуживания, могут также иметь доступ обслуживающая организация 106, соответственно обслуживающий персонал, например, с помощью описанного выше компьютера 50. При этом можно предусмотреть выполнение обслуживающей организацией 106 таких задач и функций, которые соответствуют задачам и функциям устройства 100 централизованного обслуживания или дополнительных устройств 100' централизованного обслуживания, т.е. обслуживающие организации 106 имеют, в частности, память, соответствующую памяти устройства 100 централизованного обслуживания.

Пример 9

Кроме того, к данным и/или программному обеспечению, сохраненным в устройстве 100 централизованного обслуживания, могут также иметь доступ потенциальные новые эксплуатирующие предприятия 107, соответственно клиенты для получения информации, например, о предлагаемых изготовителем в текущий момент времени машинах 10, 11 для обработки банкнот.

Таким образом в описанной системе благодаря применению устройства 100 централизованного обслуживания можно обеспечивать доступ к новому программному обеспечению, новым данным, сравнительным данным и т.д. Это программное обеспечение, а также эти данные, сравнительные данные и т.д. можно также предоставлять в виде демонстрационной версии или демонстрационного варианта, т.е. версии, пригодной к применению лишь в течение ограниченного промежутка времени или имеющей ограничение по числу сеансов использования.

Система позволяет также направлять имеющиеся предложения продукции эксплуатирующим предприятиям 110 или предприятиям 107 - потенциальным пользователям машин 10, 11 для обработки банкнот. Для обслуживающего персонала, эксплуатирующих предприятий 110 или потенциальных эксплуатирующих предприятий 107 имеется возможность использовать, например, функции поиска для обзора имеющегося предложения, например, новых версий программного обеспечения и т.д.

Предприятие может также равным образом устанавливать связь с устройством 100 централизованного обслуживания, если необходимы особые сервисные услуги или рекомендации. Устройство 100 централизованного обслуживания, соответственно описанные выше отделения 101-104 могут предлагать и оказывать или передавать по сети 60 соответствующие сервисные услуги или рекомендации. Так, в частности, можно также предусмотреть предоставление указаний в звуковом формате и/или видеоформате устройством 100 централизованного обслуживания, соответственно одним или несколькими из отделений 101-104. Для этой цели машину 10, 11 для обработки банкнот можно оснастить, например, громкоговорителем в дополнение к дисплею. Существует также возможность предоставлять информацию в звуковом формате и/или видеоформате, принимаемую компьютером 50, 112 или иным мобильным устройством, например, мобильным видеотелефоном.

Кроме того, устройство 100 централизованного обслуживания может информировать обслуживающую организацию 106 или непосредственно обслуживающее лицо об определенных услугах, которые необходимо исполнить при обслуживании определенной машины 10, 11 для обработки банкнот. Кроме того, при подготовке к получению услуг, оказываемых обслуживающей организацией 106 или обслуживающим лицом, может быть предоставлена информация о необходимых особых запасных и быстроизнашивающихся частях, которые обслуживающее лицо должно принести или привезти перед ремонтом или обслуживанием машины 10, 11 для обработки банкнот. Существует также возможность того, что устройство 100 централизованного обслуживания сделает заказ на отправку необходимых запасных и быстроизнашивающихся частей в обслуживающую организацию 106 или к месту установки машины 10, 11 для обработки банкнот. В простых случаях предприятие или оператор машины 10, 11 для обработки банкнот могут сами установить полученные запасные и быстроизнашивающиеся части. Таким образом в других случаях устройство 100 централизованного обслуживания, соответственно обслуживающая организация 106 приглашают обслуживающее лицо для обслуживания машины 10, 11 для обработки банкнот лишь в том случае, когда уже получены или имеются необходимые запасные и быстроизнашивающиеся части.

Передача данных

В предпочтительном варианте для обеспечения связи, соответственно обмена данными между устройством 100 централизованного обслуживания, машинами 10, 11 для обработки банкнот, обслуживающей организацией 106 и т.д. в качестве протокола связи используется стандартный протокол.

Пример 10

При использовании, например, протокола передачи гипертекста (HTTP) устройством централизованного обслуживания и машинами 10, 11 для обработки банкнот не требуется никакое дополнительное программное обеспечение для обеспечения связи, соответственно обработки данных, полученных машинами 10, 11. Кроме того, надежную передачу данных можно обеспечить путем использования протокола защищенной передачи гипертекста (HTTPS).

Пример 11

Для обеспечения связи равным образом можно использовать протокол передачи данных в сети Интернет (TCP/IP). В этом случае между устройством 100 централизованного обслуживания и соответствующей машиной 10, 11 для обработки банкнот можно устанавливать соединение через стандартный порт (порт 21). Порт, используемый для связи, т.е. тот порт, через который должен обеспечиваться обмен данными, выделяется динамически, например, при каждом установлении связи и/или по истечении определенного периода времени. Тем самым значительно снижается вероятность незаконного "подслушивания" или хакерской атаки.

Пример 12

По запросу через устройство 100 централизованного обслуживания можно получать различные данные и информацию о состоянии машин 10, 11 для обработки банкнот. Равным образом можно задавать или изменять режим работы или состояние машины 10, 11 для обработки банкнот. Так, например, можно запросить и отобразить в устройстве 100 централизованного обслуживания и/или обработать информацию о статусе машины 10, 11 для обработки банкнот. При этом могут быть запрошены и отображены так называемые основные данные, такие, например, как информация о серийных номерах машины 10, 11 для обработки банкнот или отдельных компонентов, например, сенсорной системы 3, 30, версия сохраненного в энергонезависимом запоминающем устройстве 5, 41 машины 10, 11 для обработки банкнот программного обеспечения, состояние машины 10, 11 для обработки банкнот, например, степень заполнения карманов 25, 27 выклада, соответственно кассет, в которые помещаются банкноты, состояние неисправности или готовность к работе и т.д.

Пример 13

Равным образом может быть запрошена и отображена информация о сенсорной системе 3, 30, а также о ее отдельных датчиках и об их статусе.

Пример 14

Еще одна возможность состоит в управлении исполнительными элементами машины 10, 11 для обработки банкнот, предусматривающем, например, определение путем опроса состояния фотоэлектрических барьеров, расположенных вдоль пути 2, 23 перемещения банкнот, управление электромагнитами, приводящими в действие, например, стрелки 24, 26.

Пример 15

Согласно наиболее предпочтительному варианту устройство 100 централизованного обслуживания осуществляет опрос и отображение файлов системного журнала и/или статистических данных машин 10, 11 для обработки банкнот. При этом речь идет о данных, собранных в особых файлах и накапливающихся в процессе работы машины 10, 11 для обработки банкнот, и, например, по команде управляющего устройства 4, 40 сохраняемых в энергонезависимом запоминающем устройстве 5, 41. Благодаря обработке этих данных в устройстве 100 централизованного обслуживания становится возможным, например, делать выводы об ошибках, обнаруженных в процессе работы машины 10, 11 для обработки банкнот.

Пример 16

Файлы, содержащие информацию, можно исключительно легко обрабатывать в устройстве 100 централизованного обслуживания, когда файлы генерируются и передаются в универсальном формате, например, в формате расширенного языка разметки (XML). Благодаря использованию универсального формата становятся возможными исключительно легкие в исполнении визуализация и обработка или дополнительная обработка, такая, например, как переписывание в другой банк данных, например, при применении браузера, используемого для работы в сети Интернет. Обработку или дополнительную обработку, такую, например, как переписывание в другой банк данных, можно выполнять исключительно простым путем, например, с использованием стандартного синтаксического анализатора.

Пример 17

Соединение машин 10, 11 для обработки банкнот с устройством централизованного обслуживания через сеть 60 целесообразно также использовать для осуществления машиной 10, 11 для обработки банкнот запроса программного обеспечения или данных. Для этого машина 10, 11 для обработки банкнот может запросить в устройстве 100 централизованного обслуживания новую версию определенного программного обеспечения или ранее не выпускавшегося программного обеспечения, например, для реализации особого режима управления. Далее соответствующее программное обеспечение пересылается в соответствующую машину 10, 11 для обработки банкнот и сохраняется в ее энергонезависимом запоминающем устройстве 5, 41. В том случае, когда программное обеспечение относится к платным программным продуктам, может быть выполнена идентификация соответствующей машины 10, 11 для обработки банкнот, например, по ее серийному номеру, благодаря чему становится возможным провести соответствующий расчет за приобретенное программное обеспечение.

Пример 18

Для обеспечения работы машин 10, 11 для обработки банкнот обычно требуется выполнить множество предварительных настроек различных параметров, необходимых для обеспечения работы в соответствующих индивидуальных условиях применения машины 10, 11 для обработки банкнот. Эту предварительную настройку параметров можно выполнять с помощью устройства 100 централизованного обслуживания и можно создавать файл, содержащий предварительные настройки, и передавать его в соответствующую машину 10, 11 для обработки банкнот по сети 60. При этом согласно наиболее предпочтительному варианту файл, содержащий предварительные настройки, создается в универсальном формате, например, формате XML, поскольку имеются программы обработки, например, уже указанный выше стандартный синтаксический анализатор, которые можно использовать для обработки файла в формате XML. В машине 10, 11 для обработки банкнот гарантированы автоматическое распознавание нового файла, содержащего измененные предварительные настройки, и немедленное применение измененных предварительных настроек. Указанные операции могут быть выполнены, например, в результате проверки управляющим устройством 4, 40 номера версии и/или даты создания файла, содержащего предварительные настройки.

Пример 19

Одной из указанных выше предварительных настроек может быть, например, язык, который должен использоваться при эксплуатации машины 10, 11 для обработки банкнот. Для этого должна быть обеспечена многоязычная поддержка работы машины 10, 11 для обработки банкнот. Поддержка соответствующих языков может быть сохранена в энергонезависимом запоминающем устройстве 5, 41 и выбор языка может быть реализован путем применения
